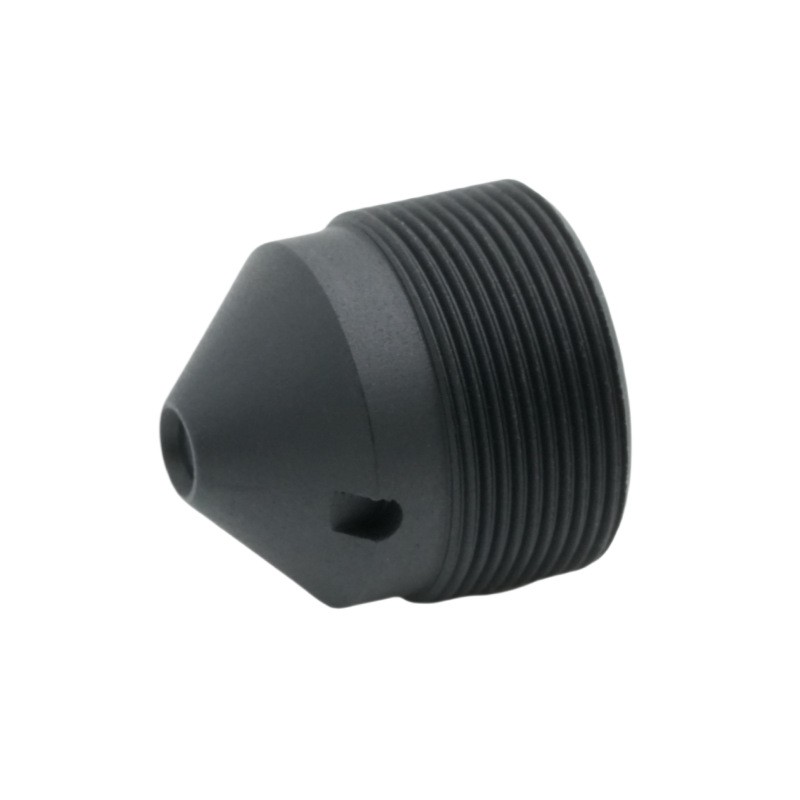

Lente conica M7 da 6,2 mm

Breve descrizione del prodotto

Prodotto daTecnologia ottica BOSHI, questo affidabile obiettivo focale fisso da 6,2 mm è progettato per progetti di sicurezza OEM su larga scala e ottimizzato per lo standard del sensore da 1/2,7 pollici. Dotata di apertura fissa F2.6, questa ottica miniaturizzata compatta bilancia la capacità di raccolta della luce e la profondità di campo utilizzabile per le implementazioni di ottiche di sorveglianza di medio raggio. Questo obiettivo professionale per scheda M7 adotta un design dell'obiettivo con angolo di raggio principale inferiore a 15 gradi e offre prestazioni di illuminazione relative elevate per migliorare i difetti comuni come la vignettatura degli angoli e lo spostamento del colore frequentemente riscontrati nei normali componenti della mini telecamera IP. Offre un campo visivo diagonale di 74 gradi per supportare il riconoscimento degli oggetti e l'identificazione del corpo umano, mentre la sua ampia tolleranza del cerchio dell'immagine compensa la deviazione dell'assemblaggio durante la produzione di moduli ad alta velocità. La tecnologia ottica BOSHI esegue verifiche ottiche e meccaniche a batch completo per ciascuna lente della scheda di sicurezza OEM, per ottenere immagini stabili 24 ore su 24 per hardware di monitoraggio commerciale e residenziale per interni. Ottimizzato per le catene di montaggio automatizzate, questo componente ottico è adatto a telecamere Wi‑Fi, moduli IP compatti e molteplici dispositivi di sorveglianza per uso generale.

Descrizione dettagliata del prodotto

Analisi dei parametri

1. Obiettivo focale fisso da 6,2 mm con EFL 6,2±5%.Questa lunghezza focale fissa media è calibrata appositamente per le ottiche di sorveglianza di fascia media. Non creerà gravi distorsioni dei bordi come le ottiche ultra-wide, né sacrificherà la copertura della scena come fanno i teleobiettivi compatti. Con l'altezza di installazione del monitoraggio con montaggio a parete convenzionale, questa lunghezza focale supporta una chiara identificazione della figura umana e delle merci entro una distanza di osservazione di 3-8 metri. Funziona bene per ingressi, uffici e locali commerciali ed evita i compromessi in termini di prestazioni portati da obiettivi compatti ultragrandangolari o teleobiettivi.

2. Apertura fissa F2,6 con F/NO 2,6±5%.Questa specifica a diaframma fisso si adatta agli scenari di utilizzo quotidiano della sorveglianza. Questa apertura fissa F2,6 garantisce una ricezione della luce stabile in condizioni di normale illuminazione ambientale interna, pur mantenendo una profondità di campo soddisfacente. Bersagli multipli a distanze variabili all'interno dell'inquadratura possono mantenere la nitidezza contemporaneamente. Evita i rischi di sfocatura causati da un'apertura eccessiva delle ottiche miniaturizzate compatte.

3. Ottimizzazione dell'obiettivo in formato 1/2,7 pollici.Il sistema ottico completo ottiene simulazione e messa a punto mirando al sensore da 1/2,7 pollici. Il suo cerchio immagine massimo di Ø7,0 mm crea un margine di sicurezza sufficiente oltre l'area di lavoro attiva del sensore. Quando si integra questa lente della scheda M7 nei moduli della fotocamera, un piccolo offset di posizione generato dalle apparecchiature SMT automatizzate non può causare vignettatura meccanica e aumenta efficacemente la resa della produzione di massa per i clienti OEM di fotocamere.

4. Specifiche del campo visivo con diagonale di 74 gradi, orizzontale di 62 gradi e verticale di 33,5 gradi.Questo parametro dell'angolo è calibrato per applicazioni di sicurezza reali. La vista orizzontale a 62 gradi soddisfa la maggior parte dei requisiti di monitoraggio con montaggio a parete per uffici e negozi al dettaglio. Il suo angolo verticale adatta l'altezza di installazione standard e previene lo spreco di risorse di pixel su un'area dell'immagine ridondante a soffitto o a terra.

5. Obiettivo con angolo di raggio principale basso con CRA <15 gradi.Ciò rappresenta uno dei principali vantaggi competitivi di questo componente della mini telecamera IP. Molti obiettivi compatti a basso costo presentano un valore CRA elevato. Se abbinato ai tradizionali sensori CMOS, un CRA elevato produrrà una dominante di colore negli angoli, un calo della sensibilità e una luminosità non uniforme. Controllato al di sotto dei 15 gradi, il design di questa lente riduce notevolmente tali difetti ottici.

6. Specifiche meccaniche per l'obiettivo della scheda M7.Il TTL raggiunge 13,42±0,3 mm e il BFL raggiunge 6,5±0,2 mm. La lunghezza totale della traccia e la lunghezza focale posteriore seguono una rigorosa gestione delle tolleranze. Le dimensioni complessive compatte consentono la progettazione di moduli miniaturizzati altamente integrati. Tolleranze meccaniche precise garantiscono prestazioni ottiche costanti dopo l'assemblaggio automatizzato di avvitamento per ordini di massa di lenti per schede di sicurezza OEM.

7. Indice di distorsione e illuminazione.La distorsione TV è pari al 12,00% e l'illuminazione relativa raggiunge il 58,0%. Il livello di distorsione viene regolato per la registrazione di videosorveglianza e impedisce l'allungamento innaturale della scena. Le prestazioni dell'obiettivo con illuminazione relativa elevata del 58,0% mantengono la luminosità adeguata agli angoli dell'immagine e riducono il carico di lavoro dell'algoritmo ISP per la correzione dei bordi scuri.

Principali vantaggi prestazionali della tecnologia ottica BOSHI

1. Il design abbinato dell'obiettivo focale fisso maturo da 6,2 mm e dell'apertura fissa F2,6 offre prestazioni ottiche bilanciate per le ottiche di sorveglianza di fascia media. L'obiettivo mantiene un'emissione stabile in condizioni di luce diurna e in ambienti interni poco illuminati. Può sbloccare completamente la capacità di imaging degli obiettivi in ​​formato 1/2,7 pollici senza una forte dipendenza dalla correzione del software ISP.

2. Essendo un'ottica miniaturizzata compatta dotata di cerchio immagine ingrandito da 7,0 mm, questa lente per scheda M7 offre tolleranza agli errori di assemblaggio. Una leggera deviazione della posizione durante l'assemblaggio del modulo di massa non forma angoli scuri dell'immagine e riduce il rapporto di prodotto difettoso per i produttori OEM di fotocamere.

3. La caratteristica nativa della lente con angolo di raggio principale basso coopera con indici di illuminazione relativi elevati della lente. Il prodotto garantisce luminosità e uniformità cromatica favorevoli dal centro dell'immagine verso gli angoli. Risolve in modo efficiente l'ombreggiatura degli angoli e i problemi di spostamento del colore che affliggono molti componenti delle telecamere mini IP concorrenti.

4. La struttura meccanica viene ottimizzata per le procedure automatizzate di produzione di massa. La tecnologia ottica BOSHI implementa l'ispezione a campione che copre gli indici ottici e le dimensioni meccaniche per ogni lotto di lenti per schede di sicurezza OEM. È possibile garantire prestazioni stabili del prodotto per progetti di sorveglianza OEM e ODM di grandi volumi.

5. Il livello moderato di distorsione TV e le prestazioni di illuminazione dei bordi riducono le richieste di algoritmi complessi di correzione delle immagini. Le telecamere assemblate con questo obiettivo possono riprodurre riprese video di sorveglianza naturale e risparmiare risorse di elaborazione dei chip per altri moduli funzionali.

Scenari applicativi target

1. Apparecchiature di sorveglianza per interni commerciali.Sono incluse le telecamere antifurto per negozi, i moduli di monitoraggio degli uffici e le telecamere IP compatte per i corridoi. Essendo un'ottica di sorveglianza di fascia media, questa lente per scheda di sicurezza OEM si abbina perfettamente all'obiettivo in formato 1/2,7 pollici. Essendo un componente mini telecamera IP qualificato, cattura dettagli chiari di oggetti e corpo umano per aree pubbliche di medie dimensioni.

2. Dispositivi di sicurezza domestica intelligenti.La gamma di applicazioni comprende telecamere di monitoraggio Wi‑Fi domestiche e moduli telecamera ausiliaria per ingressi di edifici. Beneficiando di una struttura ottica miniaturizzata compatta e di un angolo di raggio basso, questo obiettivo per scheda M7 può adattare l'hardware della fotocamera domestica con spazio di installazione interno limitato.

3. Mini sistemi di visione integrati.Supporta telecamere ausiliarie per il controllo degli accessi e moduli di raccolta immagini di piccole dimensioni che adottano l'interfaccia M7. L'obiettivo focale fisso da 6,2 mm offre un ingrandimento adeguato per il lavoro di osservazione di oggetti a breve e media distanza.

4. Progetti di telecamere di sorveglianza OEM ad alto volume.Si applica alle telecamere di sicurezza analogiche e IP prodotte in serie. BOSHI Optical Technology fornisce soluzioni ottiche convenienti. Questo obiettivo ad apertura fissa F2.6 può essere incorporato nell'hardware della fotocamera finita per marchi di prodotti di sicurezza globali.
