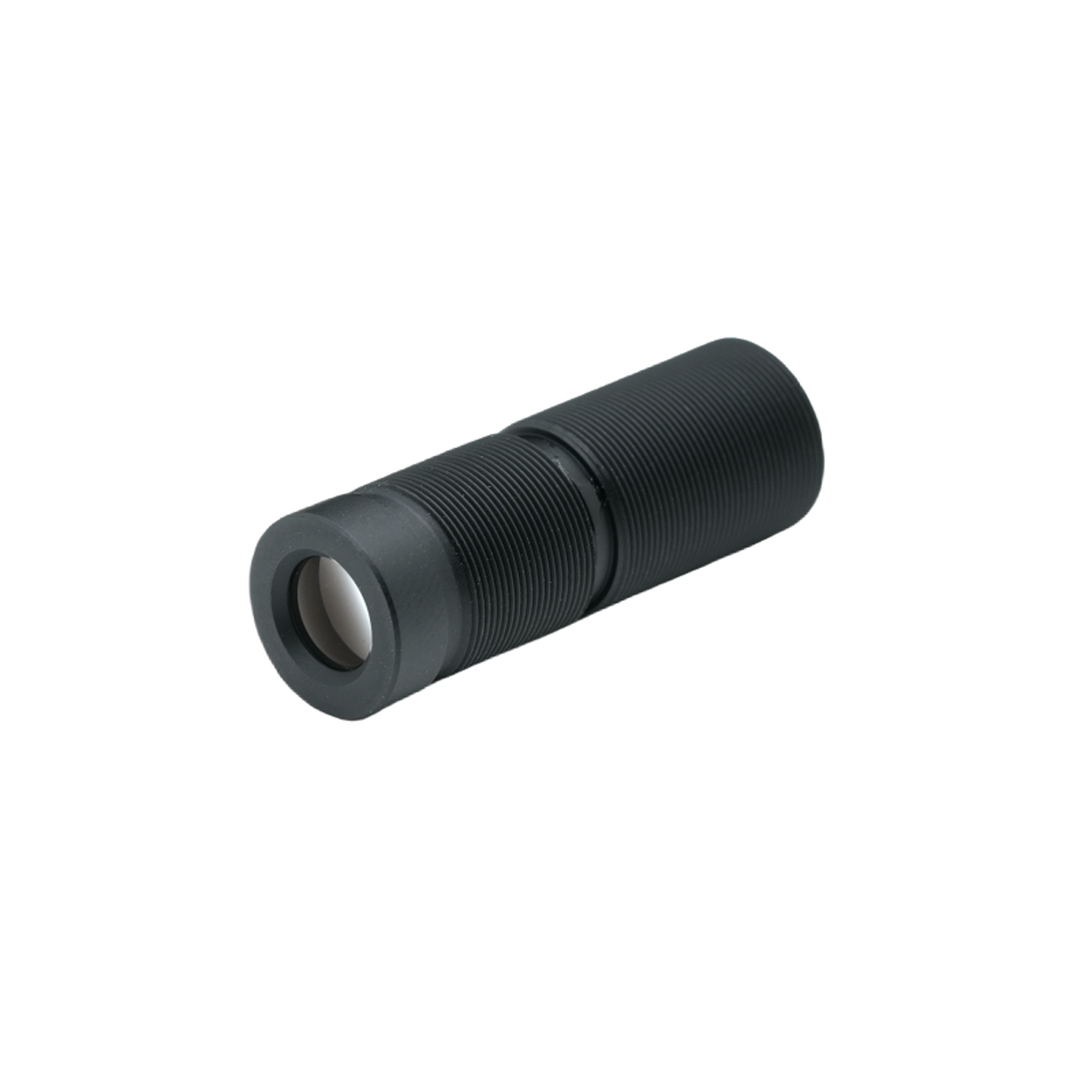

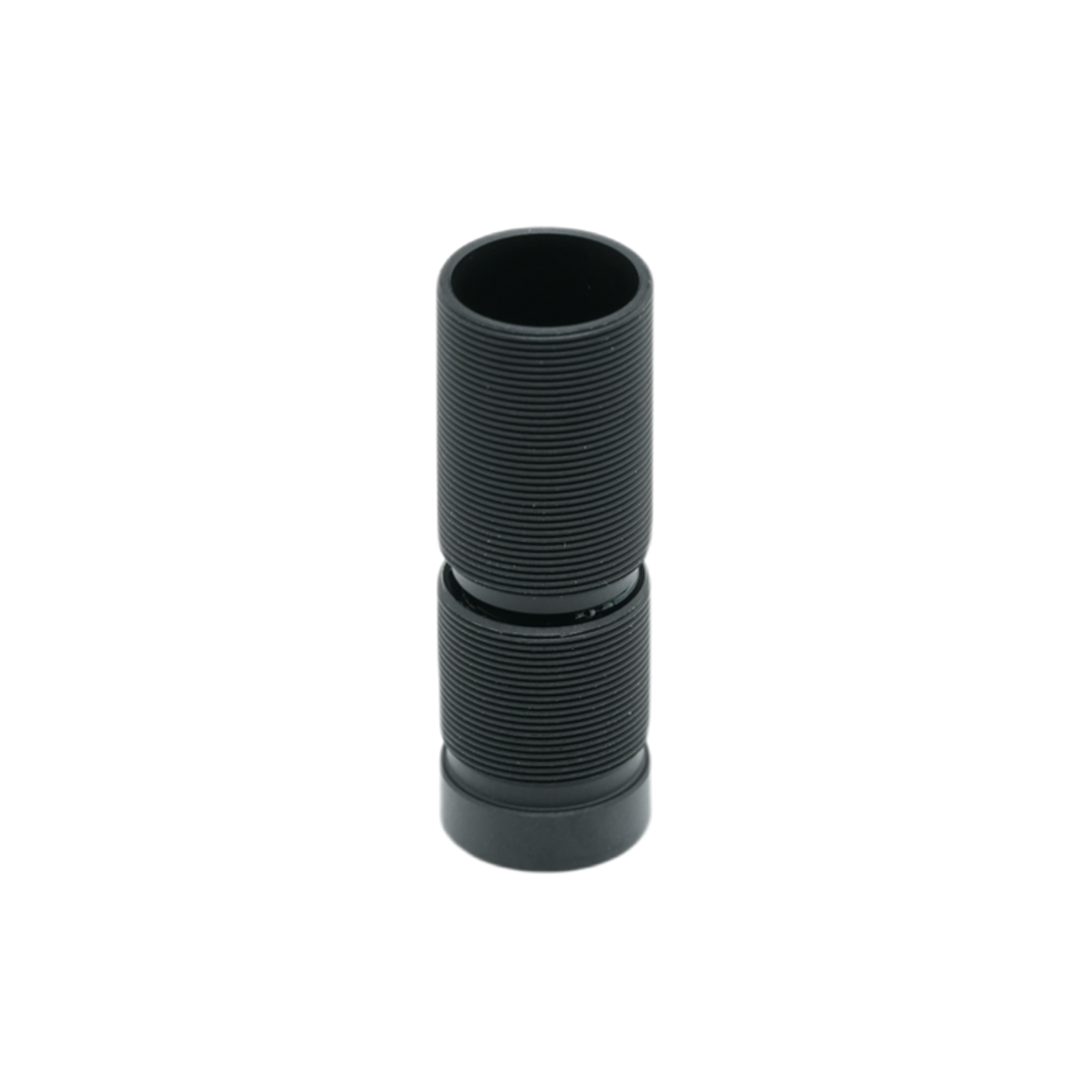

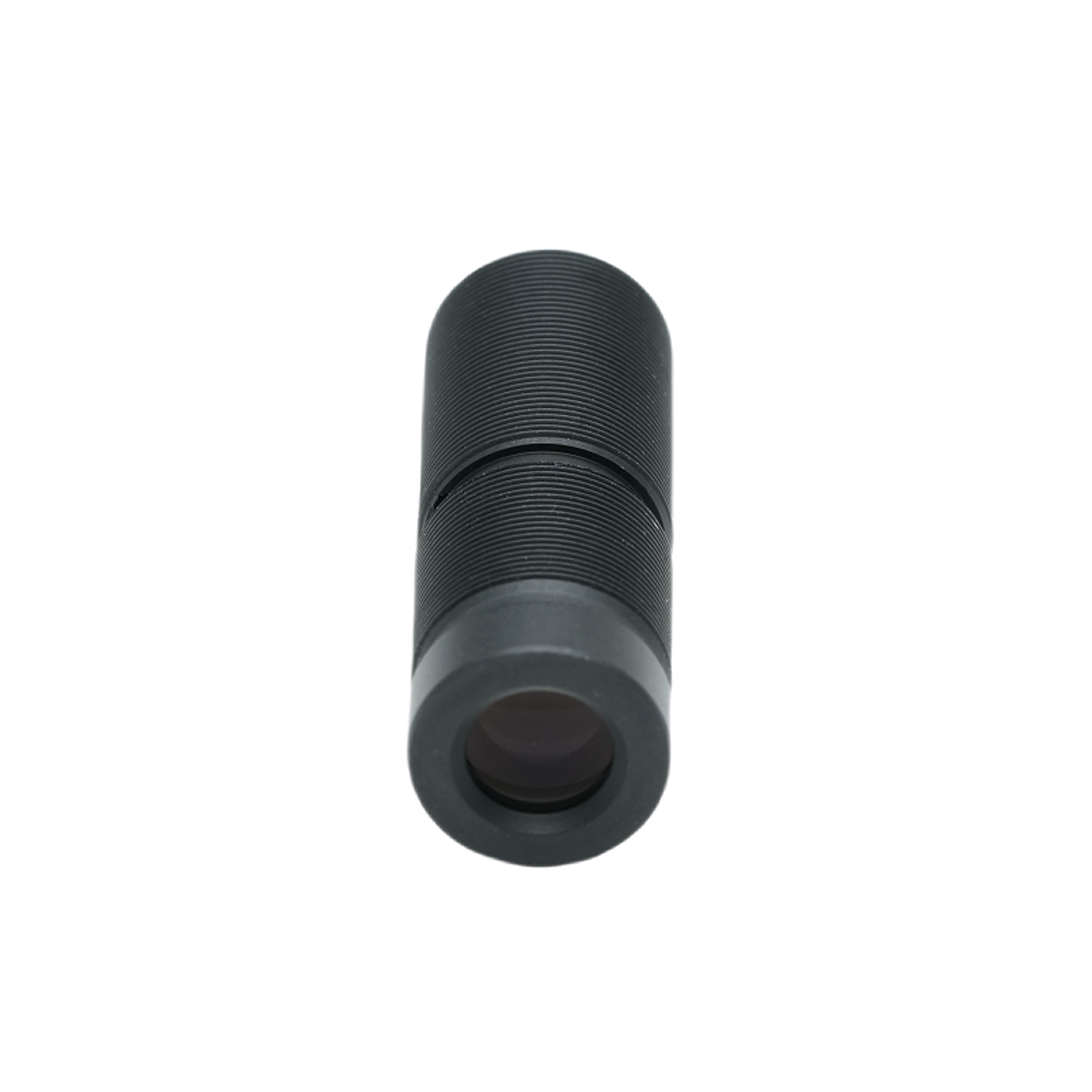

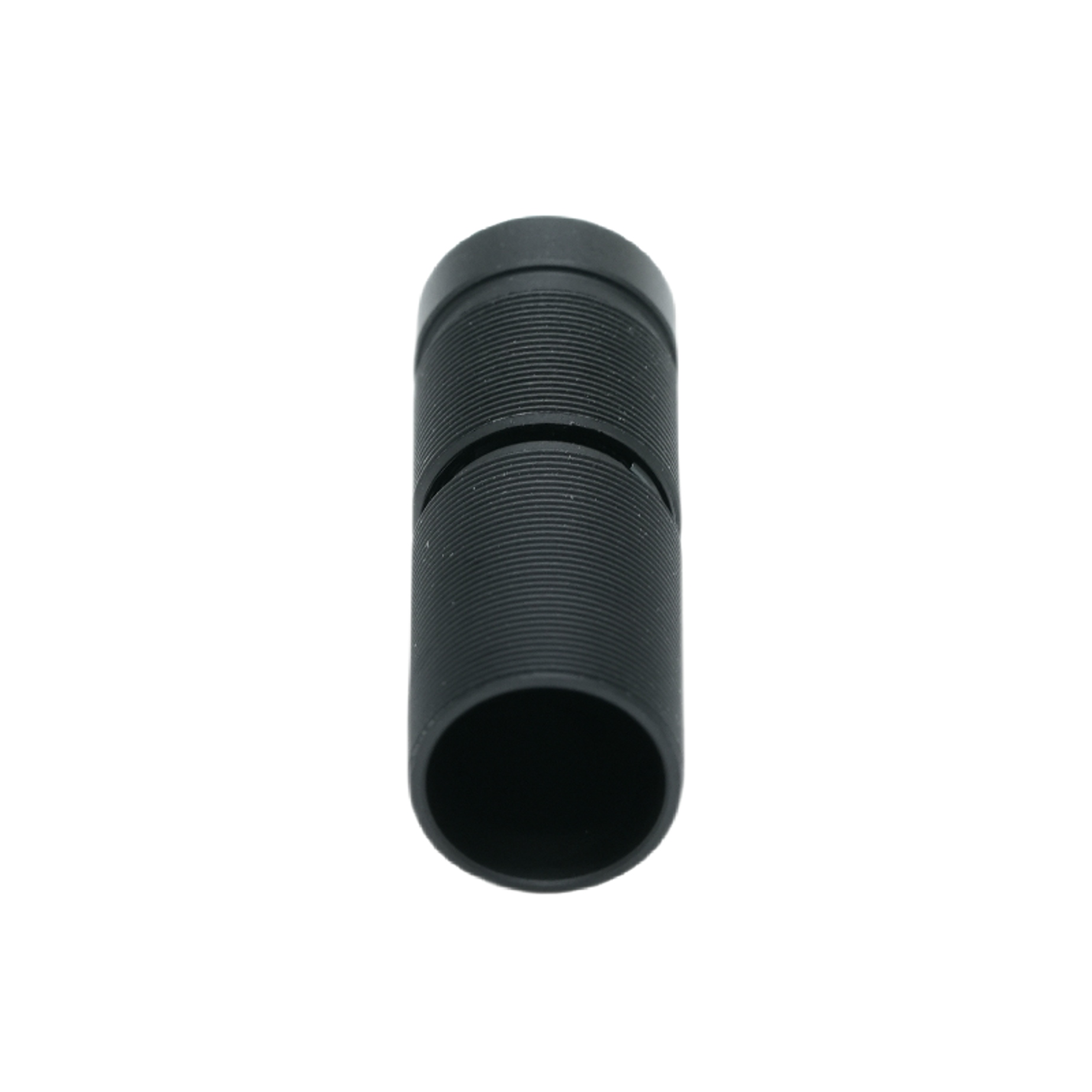

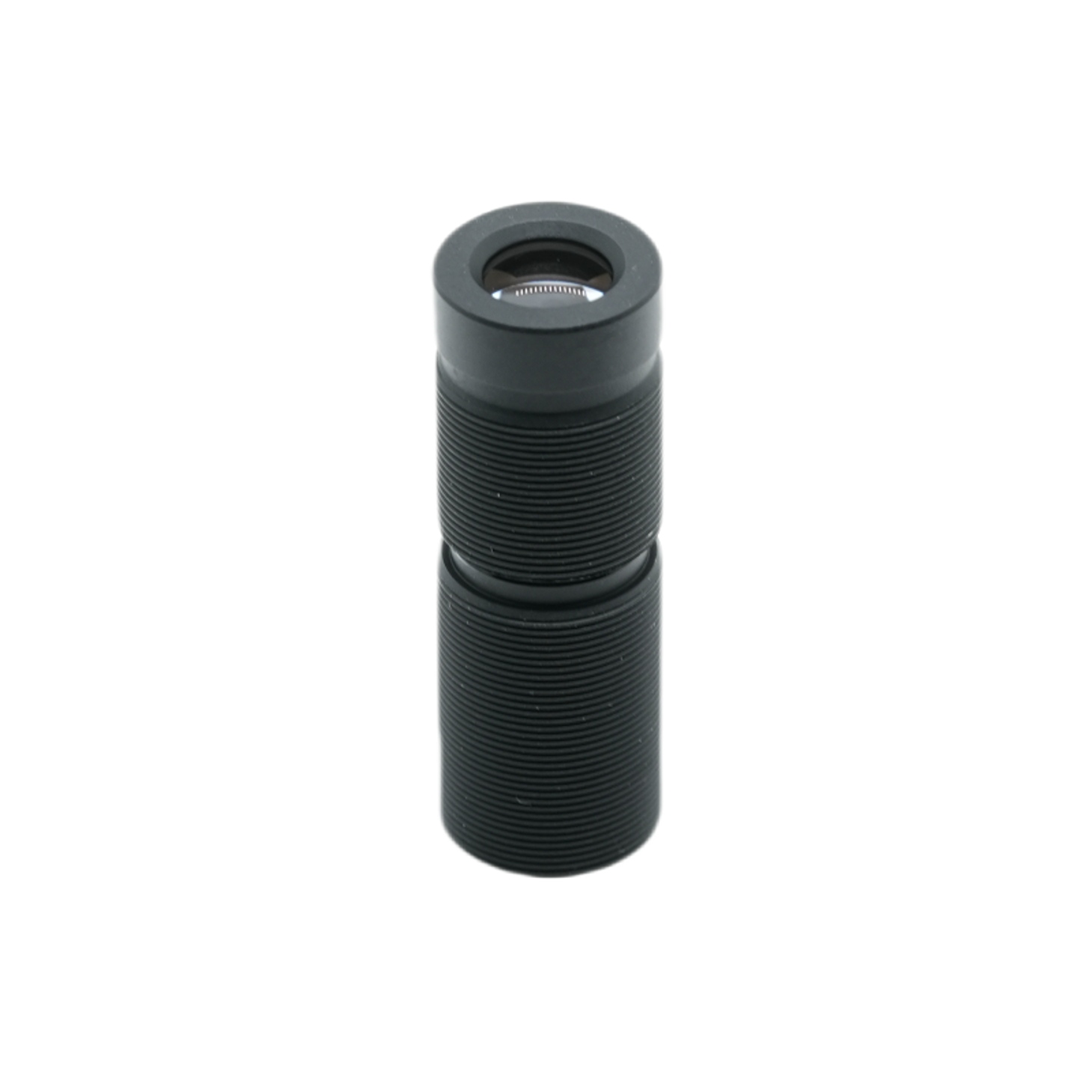

Lente conica affusolata da 24 mm

Breve descrizione del prodotto

Il PL-2445D-M9 è un obiettivo compatto a focale fissa progettato da BOSHI Optical Technology per l'imaging industriale ad alta risoluzione. Con una lunghezza focale di 24 mm e un'apertura F/4,5, questo obiettivo offre chiarezza eccezionale e luminosità uniforme su un sensore da 1/2,5", coprendo un cerchio massimo dell'immagine di Ø7,4 mm. La sua struttura interamente in vetro (3 elementi) garantisce stabilità termica e trasmissione superiore, mentre l'attacco filettato M9 (P0,35) fornisce un'integrazione meccanica affidabile in sistemi con vincoli di spazio. L'obiettivo offre un campo visivo ristretto (diagonale 16,7°) ideale per l'ispezione a lunga distanza, con un Distorsione TV di appena -0,05% e illuminazione relativa del 97,0%: valori che garantiscono una riproduzione geometrica fedele e una vignettatura minima. L'angolo del raggio principale (CRA) rimane inferiore a 6,6°, garantendo un'eccellente compatibilità con i moderni gruppi di microlenti del sensore. Sia che venga utilizzato nell'ispezione ottica automatizzata, nella metrologia di precisione o nella sorveglianza, questo obiettivo con lunghezza focale da 24 mm di BOSHI Optical Technology mantiene la nitidezza dal centro ai bordi scelta affidabile per gli integratori OEM che richiedono una qualità di imaging ripetibile senza compromettere dimensioni o costi.

Descrizione dettagliata del prodotto

BOSHI Optical Technology presenta PL‑2445D‑M9, una lente ottica di precisione su misura per piattaforme di sensori da 1/2,5". Di seguito è riportata un'analisi completa delle sue specifiche, vantaggi prestazionali e scenari applicativi.

1. Parametri ottici chiave

Lunghezza focale: 24 mm ±5% – fornisce una prospettiva teleobiettivo moderata, consentendo l'ingrandimento di soggetti distanti mantenendo distanze di lavoro gestibili.

Apertura (F/NO.): F/4,5 ±5%: bilancia il flusso luminoso con la profondità di campo, adatto per stabilimenti ben illuminati e ambienti esterni.

Lunghezza totale della traccia (TTL): 27,7±0,3 mm – ingombro ultracompatto per moduli fotocamera miniaturizzati.

Lunghezza focale posteriore (BFL): 17,65 mm: offre ampio spazio per l'installazione del filtro o del vetro di copertura.

Cerchio massimo dell'immagine: Ø7,4 mm: copre completamente l'area attiva di un sensore da 1/2,5" senza ritagli.

Campo visivo: diagonale 16,7°, orizzontale 13,4°, verticale 10,7° – geometria ad angolo stretto ideale per l'ispezione dettagliata di piccoli target a distanza.

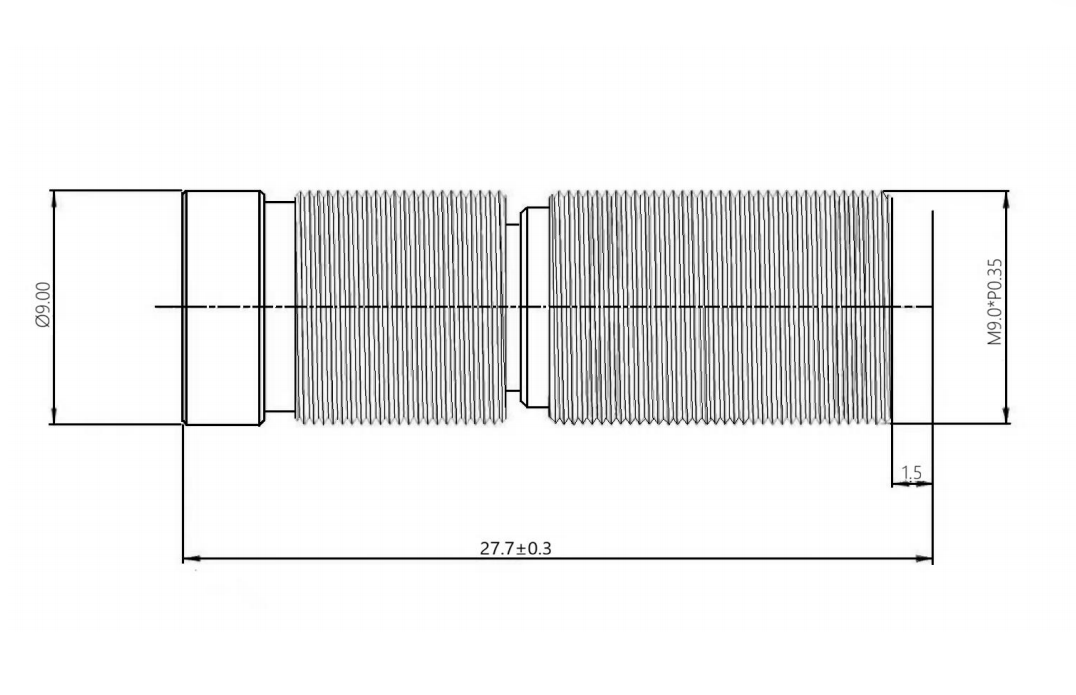

Attacco: M9×P0,35: una filettatura standard per obiettivi miniaturizzati, che garantisce una facile intercambiabilità con gli alloggiamenti basati su M9 esistenti.

2. Vantaggi prestazionali

Distorsione eccezionalmente bassa: la distorsione TV è specificata a -0,05%, quasi eliminando gli effetti a barile o a cuscinetto. Ciò garantisce una misurazione dimensionale accurata e il mantenimento della linea retta, fondamentali per le attività di metrologia e allineamento.

Illuminazione relativa elevata: al 97,0%, l'obiettivo mantiene una luminosità uniforme su tutto il sensore, riducendo la necessità di correzione dell'ombreggiatura post-elaborazione e migliorando il rapporto segnale-rumore nella periferia.

Angolo del raggio principale ottimizzato: il CRA di <6,6° corrisponde all'inclinazione della microlente della maggior parte dei sensori da 1/2,5", riducendo al minimo gli spostamenti di colore e la perdita di sensibilità ai bordi. Questa compatibilità migliora l'efficienza quantica complessiva del sistema.

Design interamente in vetro (3 elementi): la struttura in vetro a 3 elementi offre stabilità termica, resistenza ai graffi e resistenza ai raggi UV superiori rispetto alle alternative in plastica. Garantisce una messa a fuoco ripetibile in un ampio intervallo di temperature (da -20°C a +70°C).

Filettatura M9 di precisione: l'attacco M9 a passo fine consente una regolazione accurata della messa a fuoco e un bloccaggio sicuro, prevenendo il decentramento accidentale durante vibrazioni o urti.

3. Aree di applicazione

Visione artificiale e ispezione automatizzata: con la sua lunghezza focale di 24 mm e la bassa distorsione, questo obiettivo eccelle nell'ispezione PCB, nel rilevamento di difetti superficiali e nell'allineamento di componenti in miniatura. Il campo visivo ristretto si accoppia bene con i sensori da 1/2,5" ad alta risoluzione per risolvere i dettagli più fini (ad esempio, caratteristiche da 5‑10 µm).

Metrologia industriale: la distorsione prossima allo zero e l'elevata illuminazione relativa lo rendono ideale per misurazioni di misuratori, scansioni 3D e sistemi di calibrazione in cui la precisione assoluta è fondamentale.

Sicurezza e sorveglianza: per il monitoraggio a lungo raggio in corridoi, tunnel o recinzioni perimetrali, la caratteristica del teleobiettivo combinata con l'apertura F/4.5 offre una profondità di campo sufficiente per mantenere i soggetti a fuoco su un'ampia gamma di distanze.

Sistemi di visione integrati: le dimensioni compatte (TTL <28 mm) e la filettatura M9 consentono l'integrazione in droni, robotica e dispositivi di ispezione portatili dove peso e spazio sono fondamentali.

Imaging scientifico e di laboratorio: le sue prestazioni ottiche stabili supportano l'imaging ausiliario al microscopio, la profilazione del fascio e la documentazione ad alto contrasto di campioni piatti.

BOSHI Optical Technology ha progettato PL‑2445D‑M9 per soddisfare le rigorose esigenze della moderna ottica industriale. Ogni unità viene sottoposta a test individuali di collimazione e risoluzione per garantire che la lunghezza focale di 24 mm e l'apertura F/4,5 offrano una qualità costante. Il basso CRA dell’obiettivo e la distorsione minima riducono ulteriormente la complessità algoritmica nelle pipeline di elaborazione delle immagini, accelerando i cicli di implementazione per gli integratori di sistema. Sia che venga utilizzato in linee di produzione ad alta velocità o in stazioni di misurazione fisse, questo obiettivo offre una soluzione affidabile ed economica che sfrutta decenni di esperienza nella produzione di BOSHI Optical Technology. Per adattamenti di montaggio personalizzati o varianti di rivestimento AR, la fabbrica fornisce un supporto OEM flessibile, garantendo che il PL‑2445D‑M9 si adatti perfettamente all'architettura ottica esistente.
