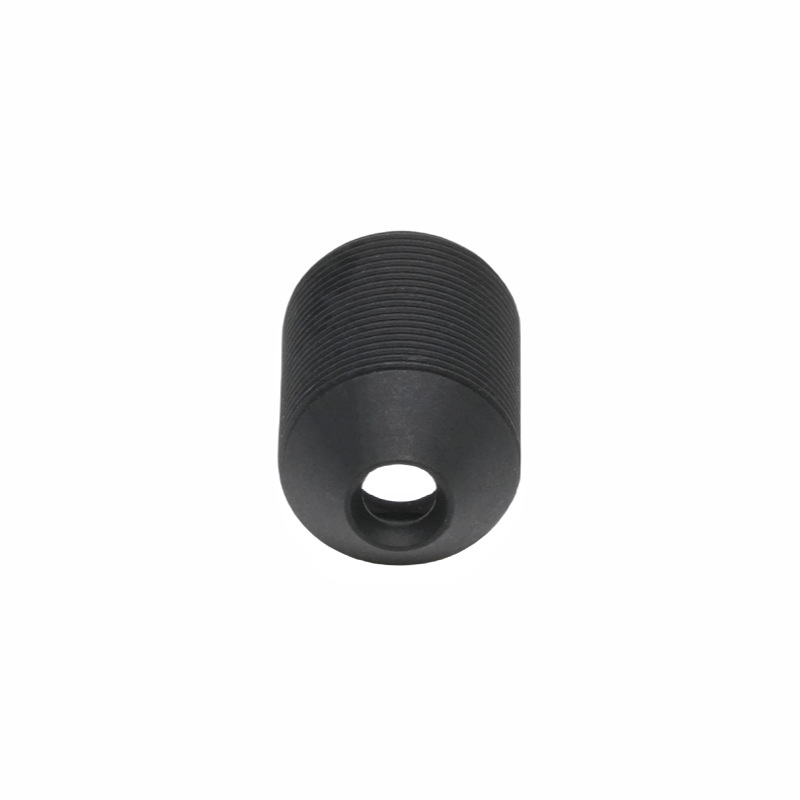

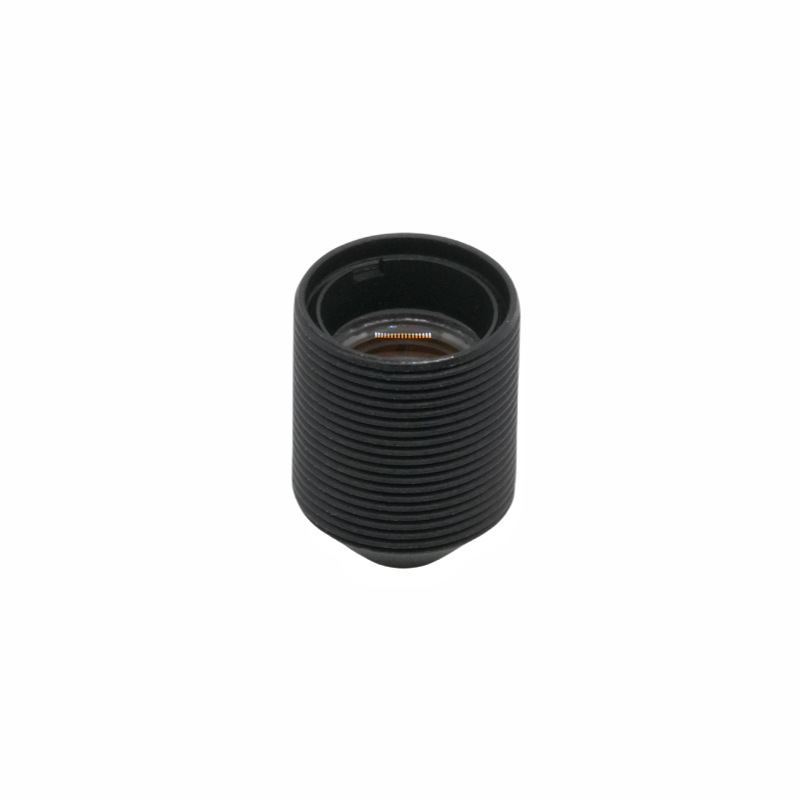

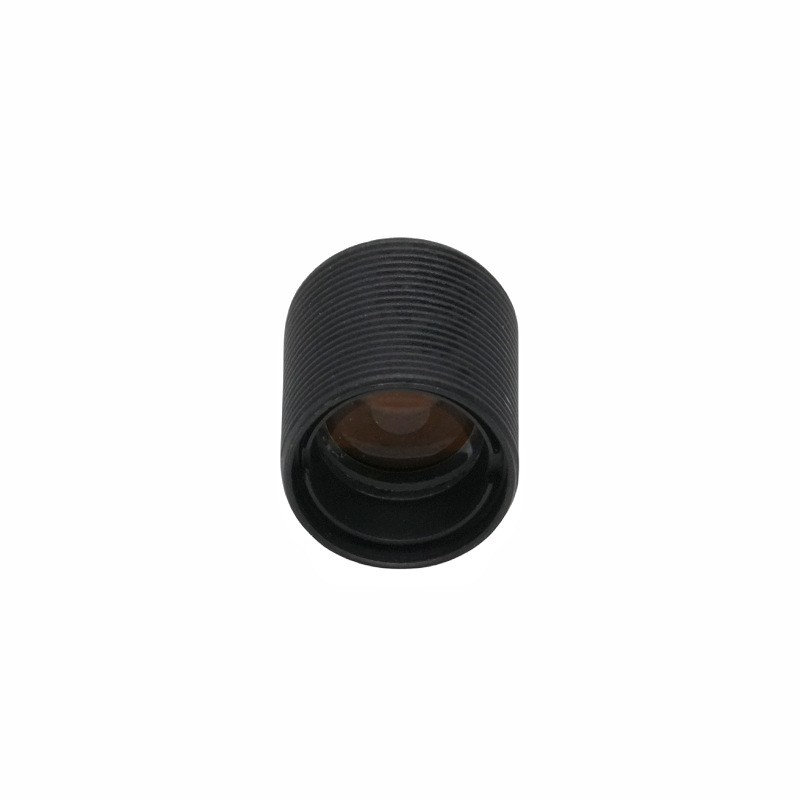

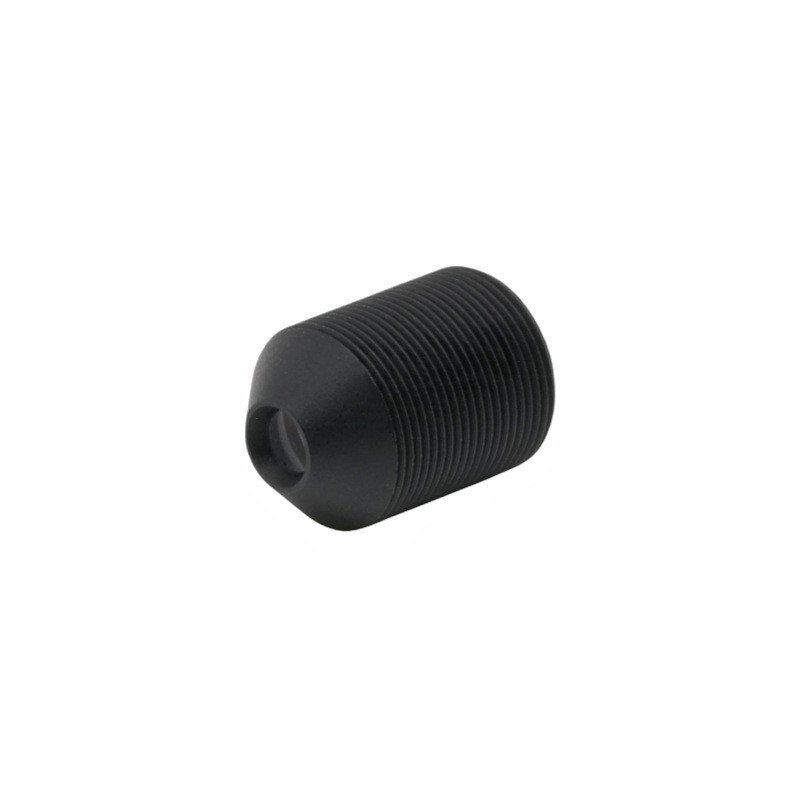

Lente conica affusolata da 6,2 mm

Breve descrizione del prodotto

ShangHai SILK Optical Technology CO., LTD offre l'obiettivo M7, un obiettivo ottico compatto progettato per l'integrazione di obiettivi per fotocamere di piccolo formato con sensori di immagine da 1/2,7". Questo obiettivo a focale fissa da 6,2 mm adotta un design del gruppo obiettivo a 4 gruppi, offrendo prestazioni di imaging bilanciate per l'hardware della fotocamera in miniatura. Dotato di un cerchio massimo dell'immagine di Ø7,0 mm, questo obiettivo in miniatura grandangolare supporta un campo visivo diagonale di 74° per catturare una copertura sufficiente della scena. Essendo un obiettivo CRA basso con raggio principale inferiore a 15°, si adatta perfettamente ai comuni sensori CMOS e riduce il rischio di vignettatura, abbinato a un'illuminazione relativa elevata del 58,0% per mantenere una luminosità uniforme su tutto il fotogramma. Costruito con attacco compatto M7, questo obiettivo ottico di sorveglianza presenta una lunghezza totale ridotta di 13,42±0,3 mm, ideale per l'alloggiamento di dispositivi con vincoli di spazio. Prodotto da ShangHai SILK Optical Technology CO., LTD, questo obiettivo ottico compatto è sottoposto a severi test ottici per garantire un output coerente. dispositivi di visione incorporati prodotti in serie.

Descrizione dettagliata del prodotto

1. Analisi dei parametri

- Prestazioni focali: questo obiettivo focale fisso da 6,2 mm fornisce una lunghezza focale effettiva di 6,2±5%mm, con apertura F/NO di 2,6±5%, bilanciando l'ingresso di luce e la profondità di campo per scenari di imaging quotidiani interni-esterni.

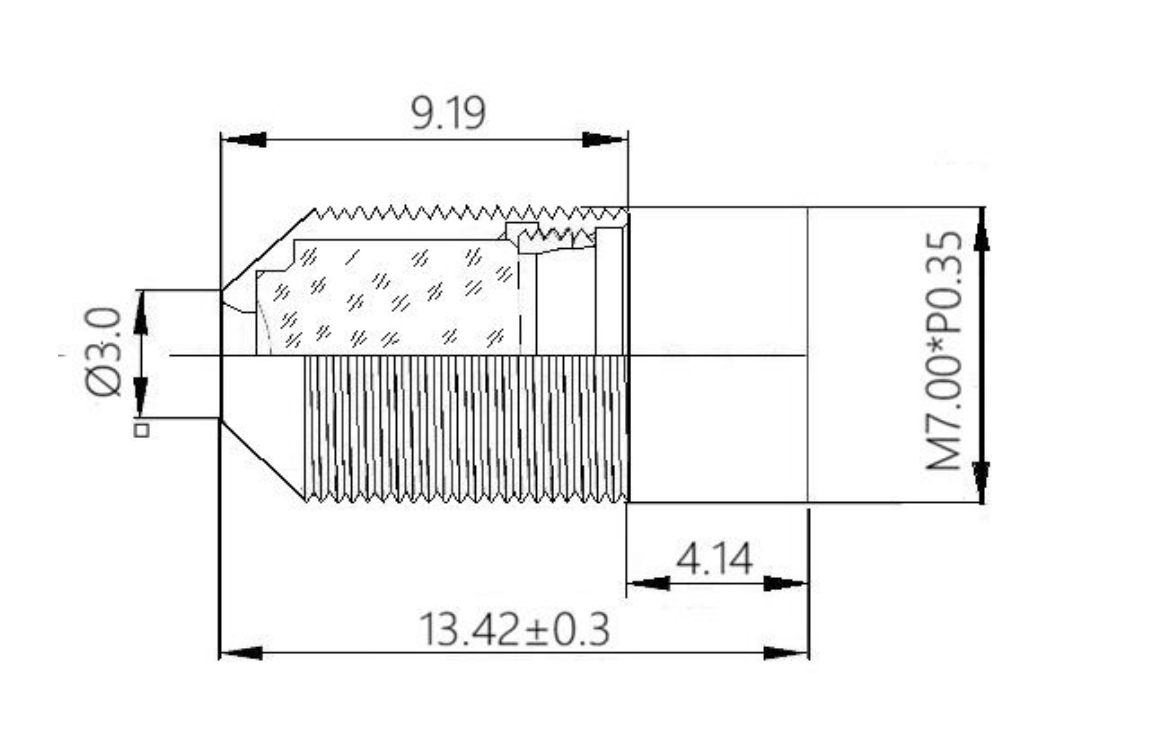

- Dimensione meccanica: il TTL totale raggiunge 13,42±0,3 mm, il BFL è 6,5±0,2 mm; L'attacco M7 garantisce un facile assemblaggio per moduli telecamera di piccole dimensioni.

- Struttura ottica: il gruppo lenti a 4 gruppi realizza un layout ottico compatto, cerchio massimo dell'immagine Ø7,0 mm, si adatta perfettamente alla dimensione target del sensore da 1/2,7".

- Campo visivo: l'obiettivo miniaturizzato grandangolare offre un campo visivo di 74° in diagonale, 62° in orizzontale e 33,5° in verticale. La distorsione TV è del ‑12,00%, adatta per il monitoraggio generale senza requisiti di distorsione ultrabassa.

- Indici ottici: illuminazione relativa 58,0%; come obiettivo a basso CRA, CRA<15°, che riduce notevolmente il problema degli angoli bui per i sensori CMOS.

ShangHai SILK Optical Technology CO., LTD controlla rigorosamente la tolleranza per ogni parametro chiave per mantenere la coerenza del lotto di questo obiettivo M7.

2. Vantaggi prestazionali

- Fattore di forma compatto: essendo un obiettivo ottico compatto, la lunghezza complessiva estremamente ridotta si adatta alle strutture dei moduli fotocamera altamente miniaturizzati, risparmiando spazio interno al dispositivo.

- Compatibilità del sensore: ottimizzato per soluzioni con obiettivi per fotocamere di piccolo formato da 1/2,7"; la caratteristica dell'obiettivo a basso CRA evita la caduta di sensibilità del sensore ai bordi dell'immagine.

- Luminosità uniforme dello schermo: l'elevata illuminazione relativa mantiene la luminosità utilizzabile su tutto il formato, riducendo il carico di lavoro di post-elaborazione per i sistemi di visione integrati.

- Pratica copertura grandangolare: questo obiettivo miniaturizzato grandangolare fornisce un campo visivo decente per acquisire più informazioni sulla scena con un numero limitato di telecamere.

- Assemblaggio affidabile: il supporto M7 standard garantisce un posizionamento meccanico stabile; ShangHai SILK Optical Technology CO., LTD completa l'ispezione ottica completa prima della consegna di questo obiettivo ottico di sorveglianza.

3. Campi di applicazione

- Telecamere di sorveglianza in miniatura: questo obiettivo ottico di sorveglianza si adatta a piccole telecamere di sicurezza domestica, moduli telecamera IP compatti per il monitoraggio interno.

- Apparecchiature di visione integrate: l'obiettivo ottico compatto funziona con telecamere ausiliarie industriali di piccole dimensioni integrate all'interno di dispositivi domestici intelligenti.

- Terminali visivi IoT: obiettivo focale fisso da 6,2 mm si integra in telecamere per porte intelligenti, dispositivi di controllo visivo degli accessi che adottano sensori da 1/2,7".

- Imaging in miniatura di consumo: questo obiettivo per fotocamera di piccolo formato si applica all'hardware compatto di raccolta visiva che richiede una visione grandangolare moderata.

- Moduli ottici miniaturizzati personalizzati: la struttura del gruppo lenti a 4 gruppi supporta l'abbinamento secondario personalizzato per progetti speciali di visione in miniatura di ShangHai SILK Optical Technology CO., LTD.
