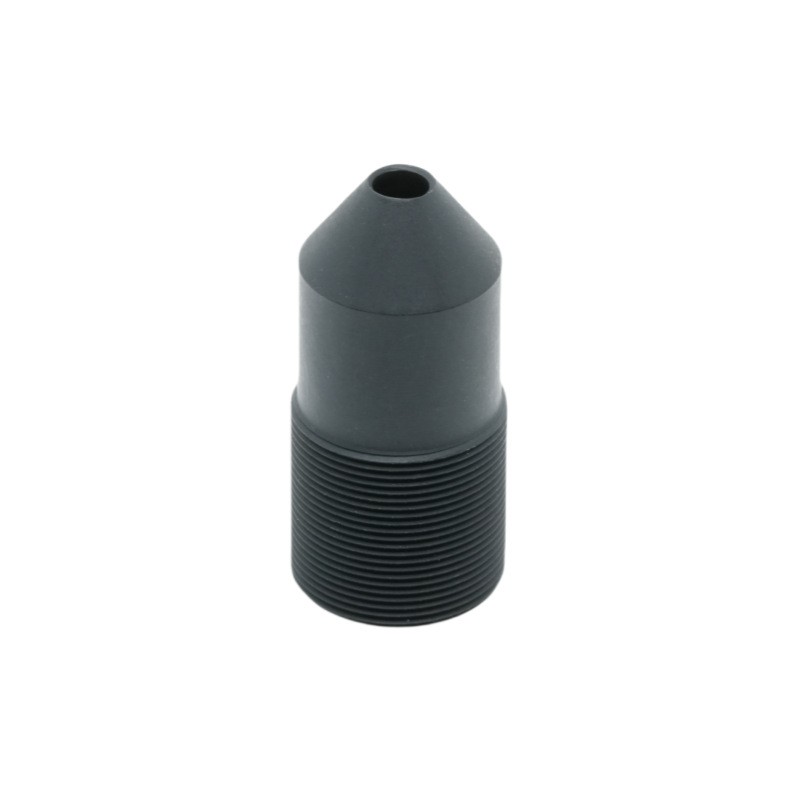

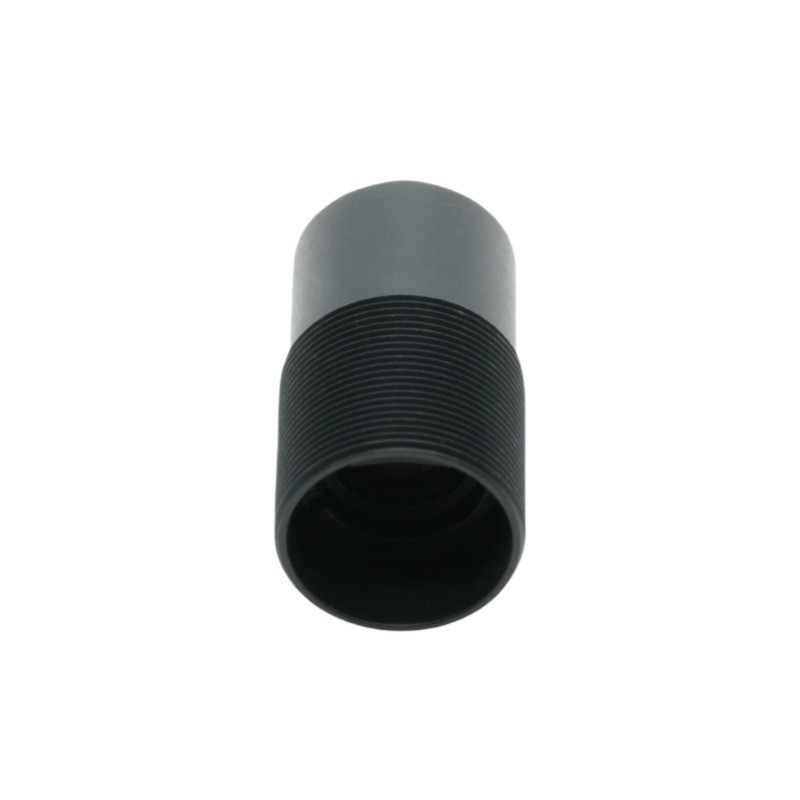

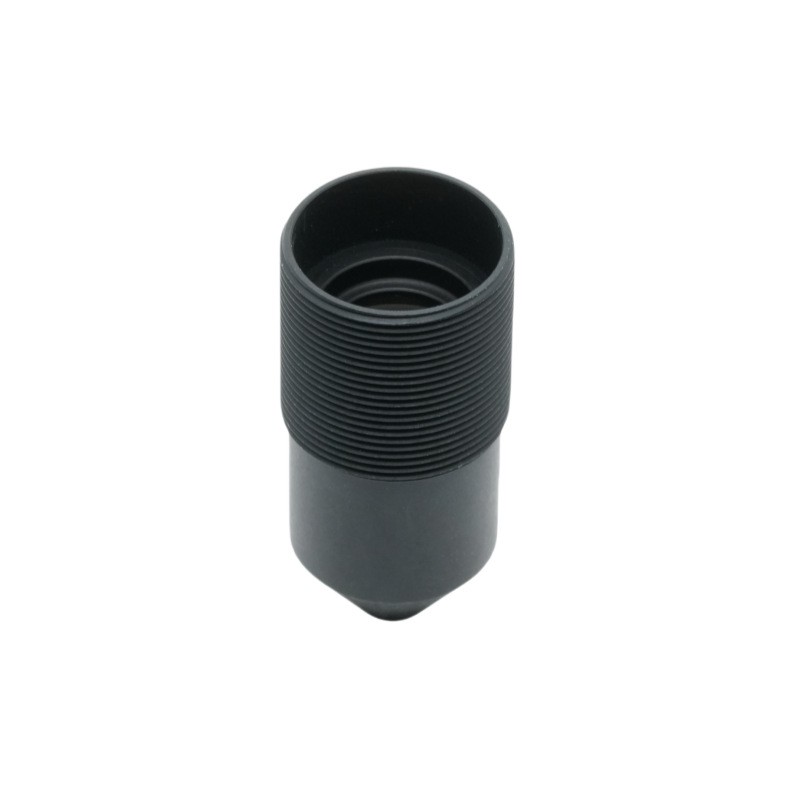

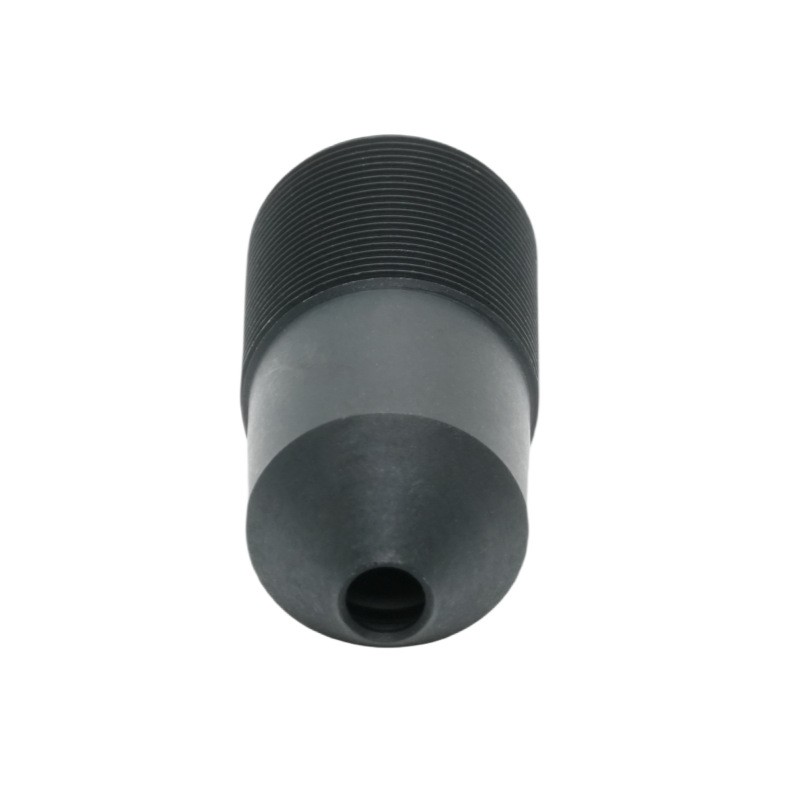

Lente conica affusolata da 16 mm

Breve descrizione del prodotto:

Il PL-1645F-M12 di BOSHI Optical Technology è un obiettivo a focale fissa compatto con lunghezza focale di 16 mm e apertura F4,5, progettato specificamente per sensori di formato 1/2". Progettato con una struttura interamente in vetro a 4 elementi in vetro, questo obiettivo con attacco M12 offre un campo visivo diagonale di 28,3° e supporta un cerchio massimo dell'immagine di Ø8,5 mm, rendendolo un abbinamento ideale per imager da 1/2" e più piccoli in sistemi di visione con vincoli di spazio. Con una lunghezza focale posteriore meccanica di 3,65 mm e una lunghezza totale della traccia di soli 28,65 mm, il PL-1645F-M12 si integra perfettamente nei moduli telecamera a livello di scheda per ispezioni industriali, identificazione biometrica e applicazioni di imaging integrate. La tecnologia ottica BOSHI ha ottimizzato questo obiettivo da 16 mm F4,5 per un'illuminazione superiore da bordo a bordo, raggiungendo un'illuminazione relativa del 95% e una distorsione TV ultra-bassa pari a -0,25%, garantendo una riproduzione fedele dell'immagine anche in scene ad alto contrasto. L'angolo del raggio principale è rigorosamente controllato al di sotto di 8°, riducendo al minimo la vignettatura e lo spostamento del colore se abbinato ai moderni sensori CMOS. Sia che venga utilizzato nell'automazione industriale, nei lettori di codici a barre logistici o nei dispositivi di imaging medicale, questo obiettivo con sensore da 1/2" offre una combinazione equilibrata di risoluzione, compattezza e convenienza. Affidati alla tecnologia ottica BOSHI per offrire prestazioni ottiche affidabili per il tuo prodotto di visione di prossima generazione, con il PL-1645F-M12 che stabilisce il punto di riferimento per la precisione nella categoria degli obiettivi M12.

Descrizione dettagliata del prodotto:

1. Parametro dettagliato

Lunghezza focale (EFL):16mm ±5% - Fornisce una prospettiva teleobiettivo moderata, ideale per il riconoscimento di oggetti a distanze di lavoro comprese tra 100 mm e 2000 mm.

Apertura (F/NO):F4,5 ±5% - Bilancia il flusso luminoso con la profondità di campo, adatto per ambienti interni ed esterni ben illuminati senza sacrificare la risoluzione.

Costruzione ottica:4G (elementi interamente in vetro) - Garantisce stabilità termica, elevata trasmittanza e resistenza al degrado ambientale rispetto ai design ibridi plastica-vetro.

Cerchio immagine:Ø8,5 mm max: copre completamente i sensori da 1/2" (diagonale ~8 mm) ed è retrocompatibile con i formati da 1/2,3" e 1/3".

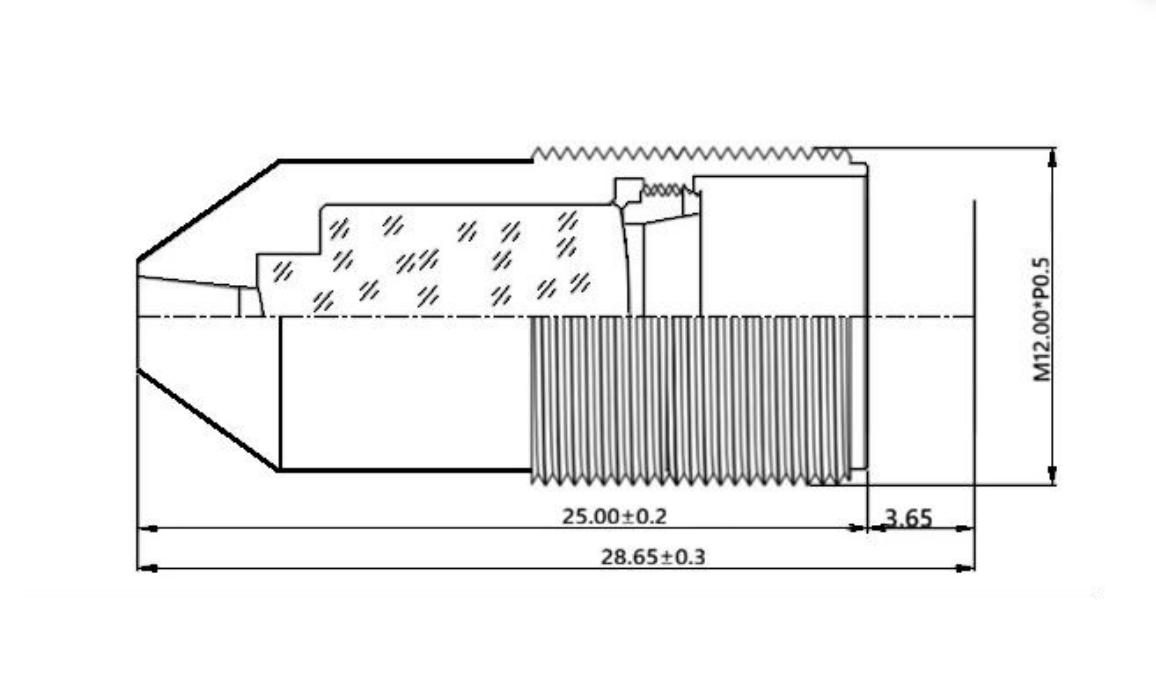

Lunghezza focale posteriore meccanica:3,65 mm ±0,2 - Consente un'integrazione semplice con schede sensore M12 standard e portafiltri IR-cut opzionali.

Lunghezza totale della traccia:28,65 mm ±0,3 - Profilo ultracompatto per telecamere miniaturizzate in droni, dispositivi portatili e nodi di sorveglianza.

Distorsione televisiva:-0,25% - Distorsione a barilotto quasi invisibile, fondamentale per le applicazioni di misurazione e OCR.

Illuminazione relativa:95,0% - Uniformità eccezionale, riducendo la necessità di correzione flat-field in post-elaborazione.

CRA (angolo del raggio principale):<8°- Si adatta alla gamma di microlenti della maggior parte dei sensori Sony, ON Semi e OmniVision da 1/2", prevenendo l'ombreggiatura dei colori.

Montare:M12×P0.5 - Filettatura standard del settore per una rapida intercambiabilità e un allineamento attivo.

2. Vantaggi prestazionali

Elevata uniformità e bassa distorsione: l'illuminazione relativa del 95% e la distorsione del -0,25% assicurano che l'obiettivo con apertura F4.5 con lunghezza focale di 16 mm produca immagini geometricamente accurate con una caduta minima, riducendo il sovraccarico di correzione algoritmica nelle pipeline di visione artificiale.

CRA ottimizzato per i sensori moderni: con un angolo del raggio principale inferiore a 8°, questa lente del sensore da 1/2" elimina gli artefatti cromatici periferici, consentendo un bilanciamento del bianco coerente e una fedeltà dei colori nell'intero campo: un vantaggio fondamentale per il riconoscimento facciale e l'ordinamento basato sul colore.

Robustezza interamente in vetro: la struttura 4G resiste allo spostamento della messa a fuoco dovuto alle fluttuazioni di temperatura (da -20°C a +70°C), rendendo l'obiettivo industriale con attacco M12 affidabile negli stabilimenti, nei chioschi all'aperto e nelle telecamere ausiliarie del settore automobilistico.

Design meccanico compatto: con una lunghezza di soli 28,65 mm, si adatta a custodie sottili mentre il BFL da 3,65 mm offre ampio spazio per il vetro di copertura o le pile di filtri, semplificando la progettazione meccanica per gli integratori di sistema.

Compatibilità plug-and-play: la filettatura M12 e la distanza focale posteriore standard consentono la sostituzione diretta degli obiettivi esistenti senza riprogettazione meccanica, riducendo il time-to-market per gli OEM di fotocamere.

3. Dominio dell'applicazione

Visione artificiale industriale: la configurazione da 16 mm F4,5 eccelle nel rilevamento dei difetti sulle linee di produzione (ad esempio, ispezione PCB, analisi dei graffi superficiali) dove un ingrandimento moderato e una bassa distorsione sono fondamentali.

Biometria e controllo degli accessi: la lente del sensore da 1/2" offre iris e caratteristiche facciali nitide a distanze di lavoro di 30-50 cm, mentre il CRA <8° garantisce la compatibilità con i sensori NIR potenziati per l'illuminazione IR attiva.

Logistica e lettura di codici a barre: il FOV di 28,3° e l'elevata illuminazione relativa consentono la decodifica affidabile di codici 1D/2D su confezioni di dimensioni diverse, anche in condizioni di illuminazione non uniforme.

Sistemi OEM integrati: dall'elusione degli ostacoli dei droni all'endoscopia medica, l'obiettivo con attacco M12 offre un fattore di forma collaudato per la produzione in serie, con la tecnologia ottica BOSHI che fornisce documentazione ottica e meccanica completa per una rapida integrazione.

Monitoraggio intelligente della vendita al dettaglio e degli scaffali: il profilo a bassa distorsione supporta una stima accurata delle dimensioni del prodotto e la conformità del planogramma, mentre l'alloggiamento compatto si adatta a telecamere discrete montate a soffitto o sul bordo dello scaffale.
