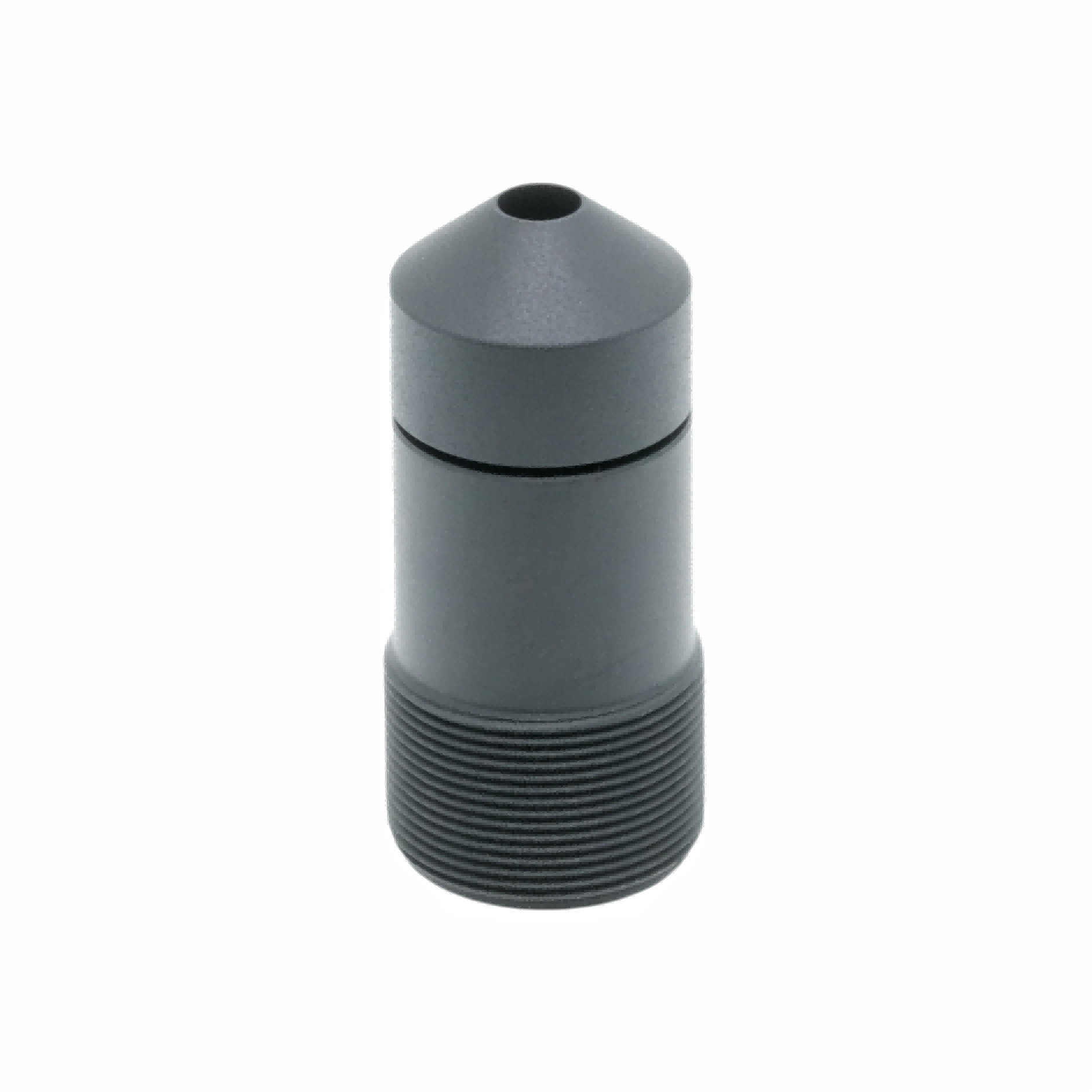

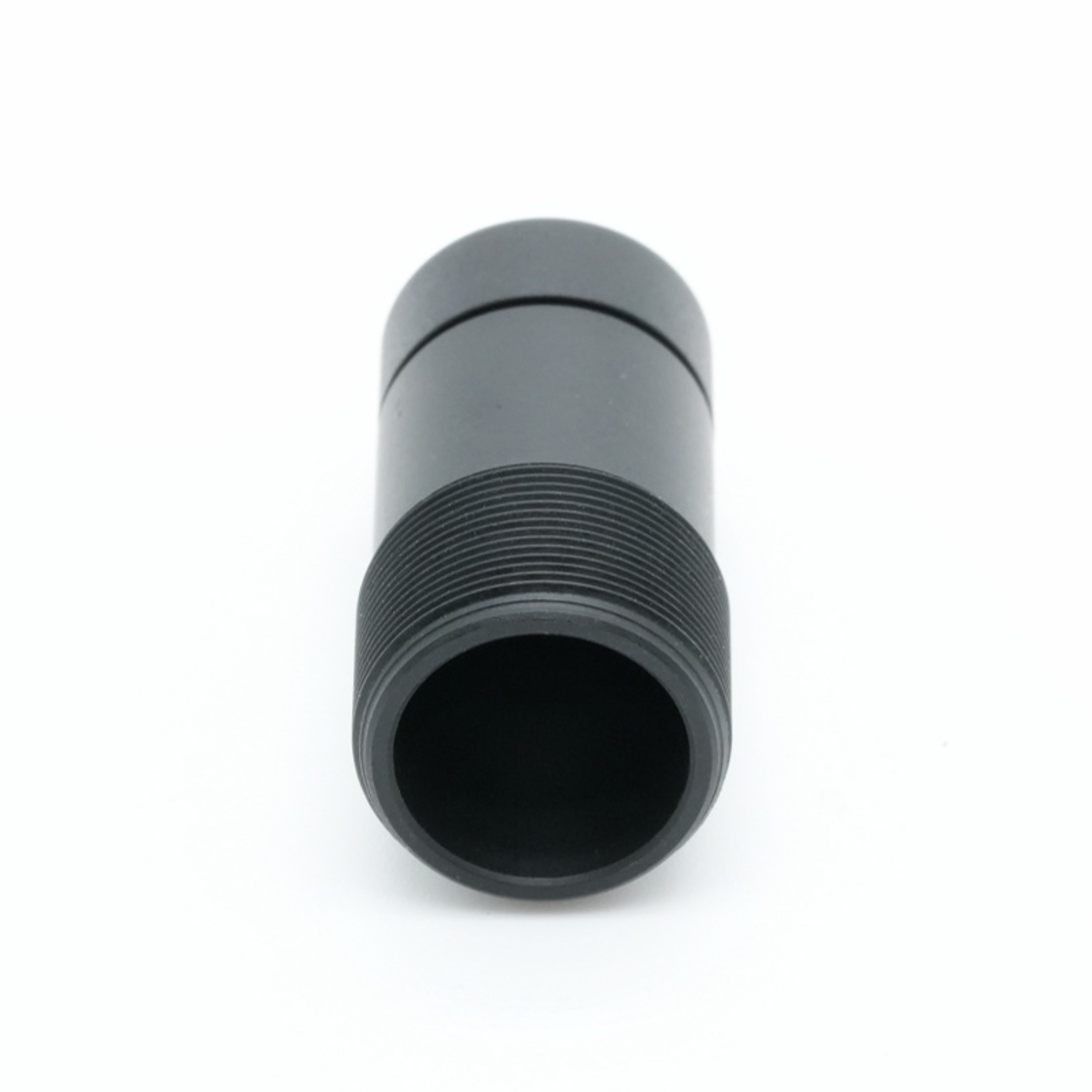

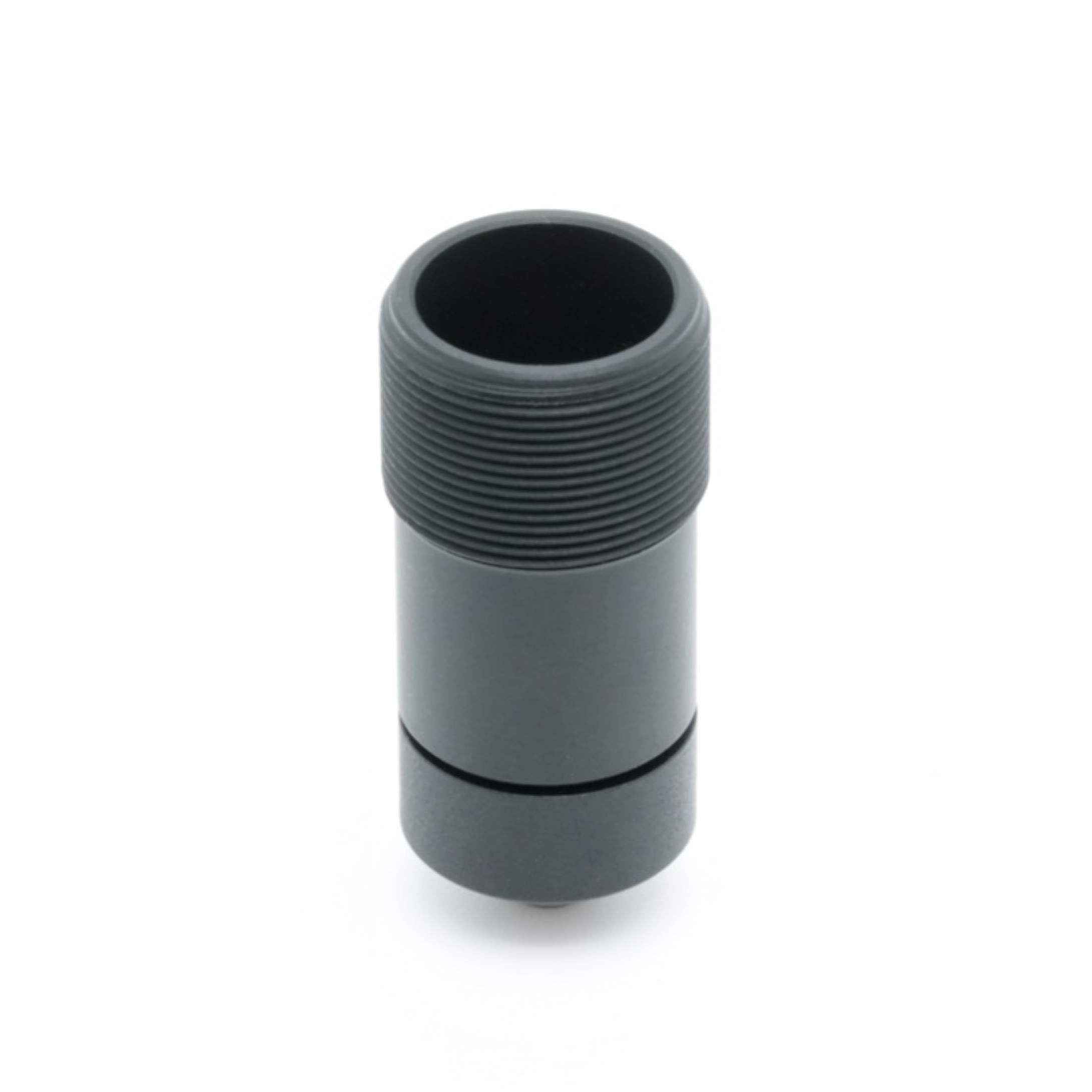

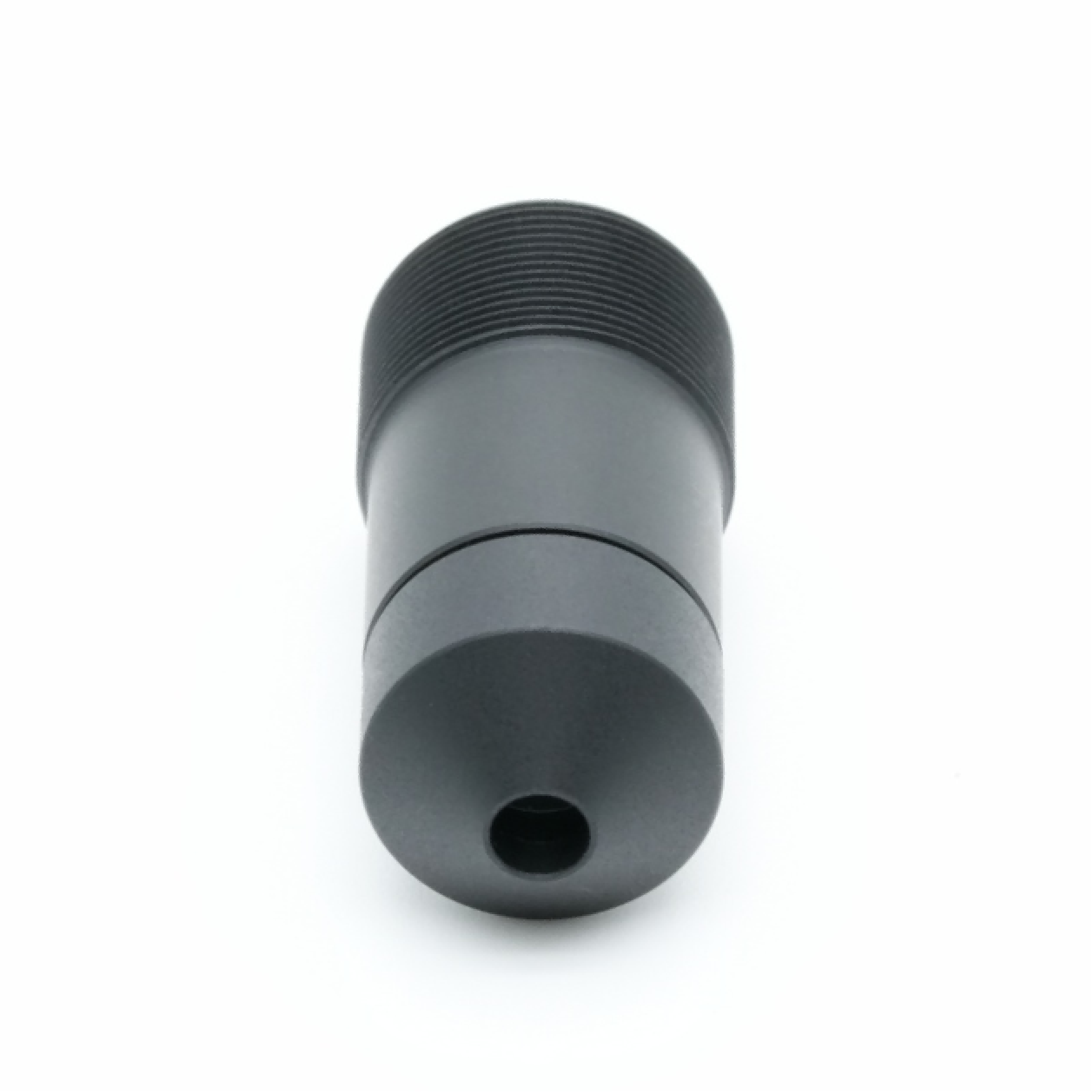

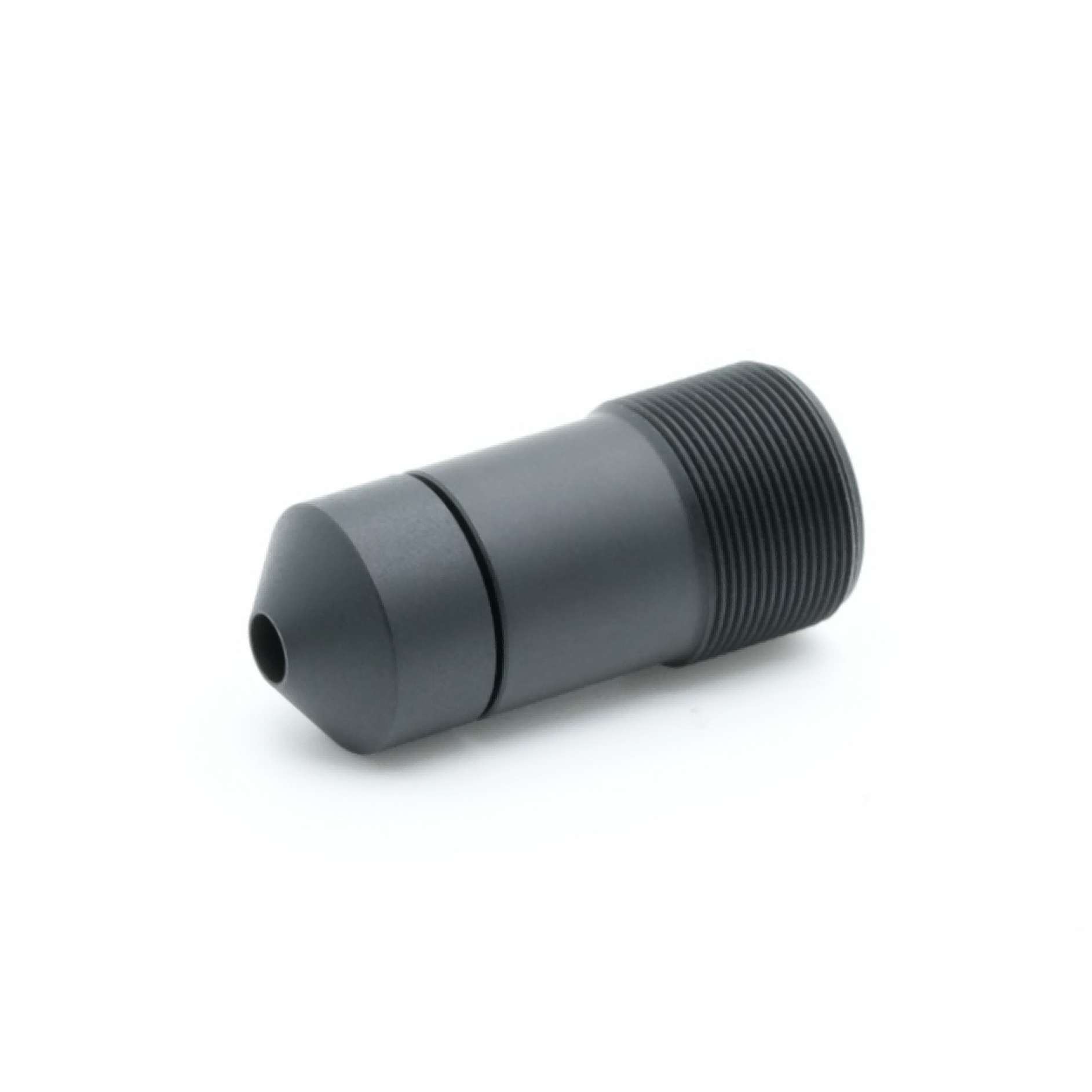

Lente conica da 24 mm

Breve descrizione del prodotto

BOSHI otticoLa tecnologia introduce un obiettivo fisso premium da 24 mm realizzato per immagini affidabili di alta qualità in scenari professionali e industriali. Questo obiettivo con apertura F4,5 è ottimizzato per la piena compatibilità con i dispositivi con sensore da 1/2,0 pollici, offrendo prestazioni ottiche uniformi dal centro al bordo della cornice dell'immagine. Dotato di un attacco M12 standard e di una struttura compatta, l'obiettivo si integra perfettamente in vari sistemi di fotocamere e design di dispositivi compatti senza ulteriori lavori di adattamento.

L'obiettivo vanta una distorsione TV estremamente bassa e un'illuminazione relativa elevata del 97%, garantendo una deformazione geometrica minima e una luminosità costante nell'intero cerchio dell'immagine. Il suo design ottico dà priorità alla nitidezza, all'accuratezza del colore e alla chiarezza dei bordi, rendendolo una scelta solida per le applicazioni che richiedono una riproduzione visiva precisa. Con una struttura meccanica robusta e un rigoroso controllo di qualità, questa lente con sensore da 1/2,0 pollici mantiene prestazioni stabili anche durante il funzionamento continuo a lungo termine.

Adatto sia per l'impiego in ambienti interni che esterni, questo obiettivo con attacco M12 offre una soluzione ottica conveniente per integratori di sistemi, produttori di fotocamere e fornitori di soluzioni in tutto il mondo. La tecnologia ottica BOSHI esegue test ottici completi su ogni unità prima della consegna per garantire l'accuratezza dei parametri e una durata di servizio durevole e supporta quantità di ordini flessibili per adattarsi a diverse scale di progetto.

Descrizione dettagliata del prodotto

Analisi dettagliata dei parametri

1. Essendo un obiettivo fisso da 24 mm, questo prodotto presenta una lunghezza focale nominale di 24 mm con una tolleranza del 5%, offrendo un ingrandimento stabile e un campo visivo prevedibile per un output di immagini coerente. La sua apertura F4.5 bilancia efficacemente l'ingresso della luce e la profondità di campo, riducendo il rischio di sovraesposizione e mantenendo gli oggetti a diverse distanze chiaramente a fuoco.

2. Questo obiettivo con sensore da 1/2,0 pollici supporta un cerchio massimo dell'immagine di 8,4 mm, che copre completamente l'area attiva dei sensori da 1/2,0 pollici ed evita la vignettatura degli angoli. Il back focus meccanico è di 3,5 mm con una tolleranza di 0,2 mm, garantendo un preciso allineamento della distanza della flangia per garantire una messa a fuoco nitida sulla superficie del sensore.

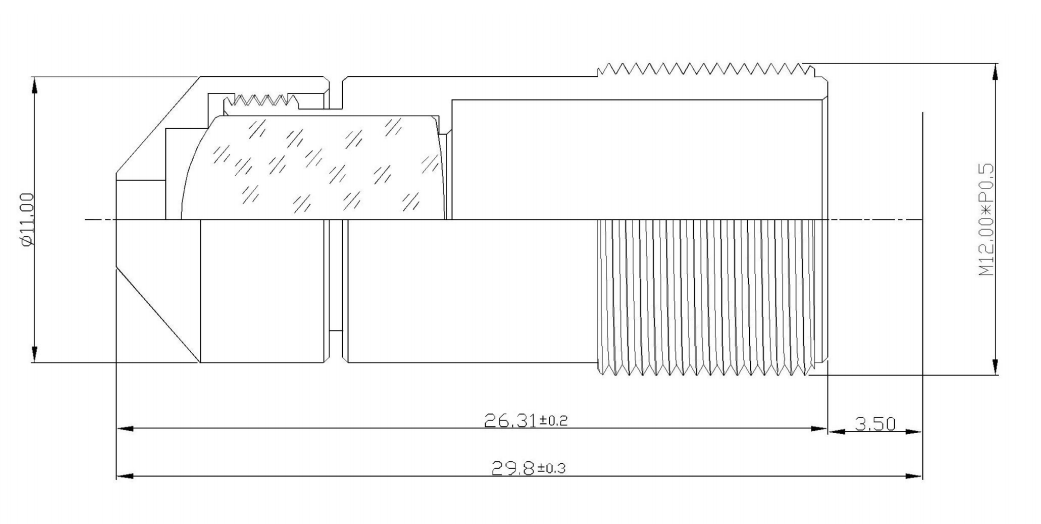

3. L'obiettivo adotta un attacco M12 universale, un'interfaccia tradizionale per i sistemi di fotocamere compatti, che consente l'installazione diretta sulla maggior parte dei corpi macchina e dei moduli sensore con attacco M12. La sua lunghezza totale è di 29,8 mm, mantenendo un fattore di forma compatto ideale per progetti di dispositivi con spazio limitato.

4. Le specifiche ottiche principali includono un campo visivo diagonale di 19,3 gradi, una distorsione TV di -0,05%, un'illuminazione relativa del 97,0% e un angolo del raggio principale inferiore a 6,6 gradi. BOSHI Optical Technology conduce test completi sui parametri per ciascun obiettivo per garantire che tutti i valori soddisfino gli standard pubblicati.

Vantaggio prestazionale

1. Il design a bassissima distorsione di questo obiettivo con apertura F4.5 riduce efficacemente la flessione geometrica delle linee rette nell'immagine, che è essenziale per attività di misurazione e scenari che richiedono un accurato ripristino della scena. Il suo livello di distorsione è significativamente migliore rispetto agli obiettivi medi nella stessa gamma di lunghezze focali.

2. Con un'illuminazione relativa elevata del 97%, questo obiettivo fisso da 24 mm offre una distribuzione della luminosità altamente uniforme dal centro dell'immagine ai bordi. Ciò elimina il problema comune degli angoli bui, migliora la qualità complessiva dell'immagine e riduce il carico di lavoro della correzione del software in post-elaborazione.

3. L'angolo del raggio principale inferiore a 6,6 gradi garantisce un'eccellente corrispondenza con i sensori da 1/2,0 pollici, riducendo al minimo lo spostamento del colore e il degrado della nitidezza alla periferia dell'immagine. Questa caratteristica rende l'obiettivo particolarmente adatto per sensori ad alta risoluzione che hanno requisiti rigorosi per l'angolo di luce incidente.

4. La tecnologia ottica BOSHI applica processi di produzione e assemblaggio ottico di precisione per garantire prestazioni costanti nella produzione di massa. La struttura compatta con attacco M12 supporta installazione e sostituzione rapide, riducendo i costi di manutenzione per gli utenti finali e gli integratori di sistema.

Campo di applicazione

1. Questa lente per visione artificiale è perfettamente adatta per i sistemi di ispezione industriale, compreso il rilevamento dei difetti del prodotto, la misurazione delle dimensioni e il monitoraggio della catena di montaggio. La bassa distorsione e l'elevata uniformità dell'immagine supportano un'analisi accurata delle immagini e risultati di misurazione affidabili.

2. Essendo un obiettivo per telecamera di sicurezza ad alte prestazioni, funziona bene in scenari di sorveglianza a punti fissi come il monitoraggio perimetrale, il controllo di ingressi e uscite e l'osservazione di aree interne. La lunghezza focale di 24 mm offre un campo visivo moderato per il monitoraggio a medio raggio con acquisizione di dettagli ricchi.

3. Questa lente di ispezione industriale è adatta anche a dispositivi di imaging medicale, sistemi di trasporto intelligenti e apparecchiature di imaging portatili. Le sue dimensioni compatte e le prestazioni ottiche stabili supportano l'integrazione in vari dispositivi compatti e portatili.

4. Questa lente con sensore da 1/2,0 pollici funge da componente ottico standard per i produttori di moduli fotocamera e i fornitori di soluzioni di sistema, supportando sia la prototipazione di piccoli lotti che l'implementazione della produzione su larga scala. BOSHI Optical Technology fornisce schemi di fornitura flessibili e supporto tecnico professionale per diverse esigenze applicative.
