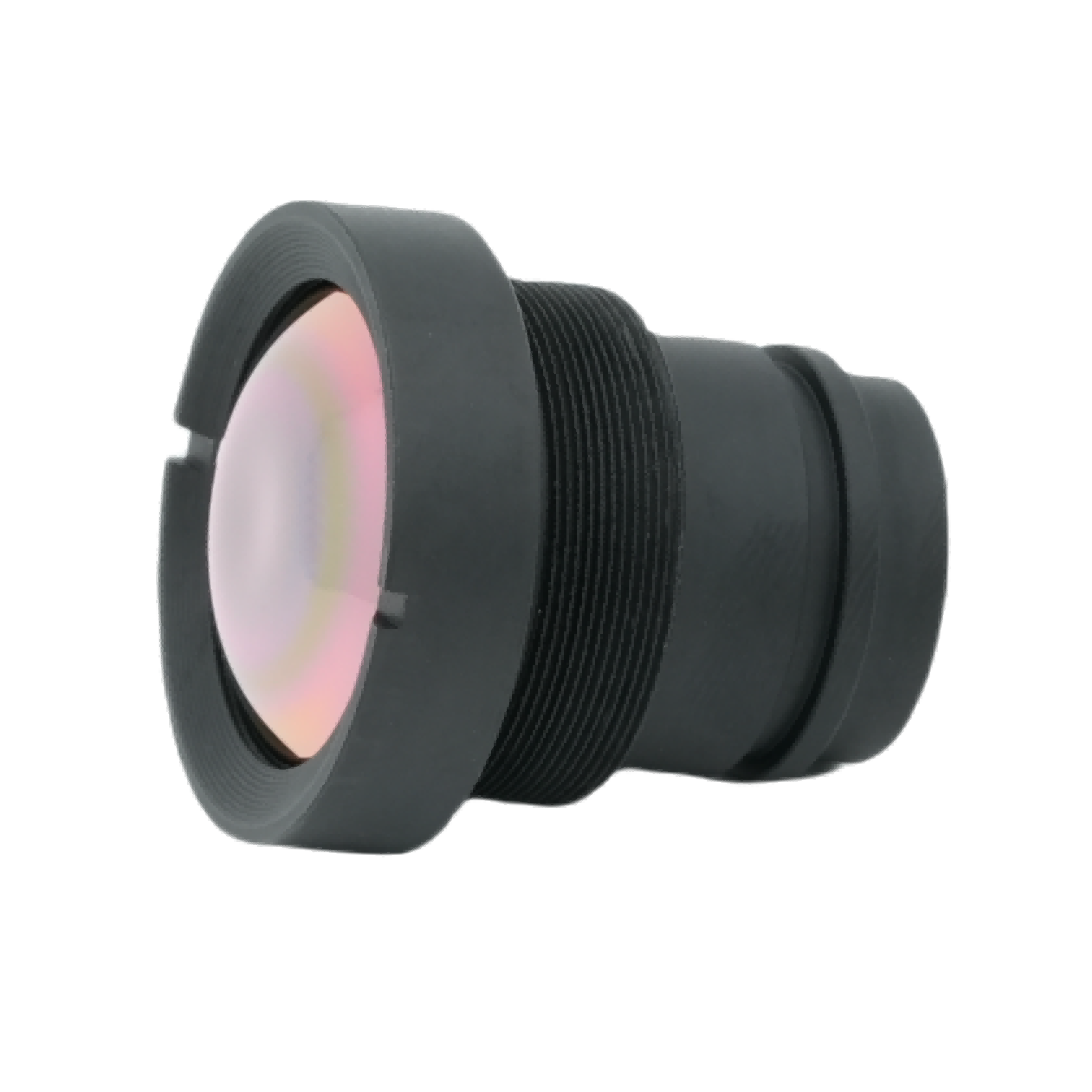

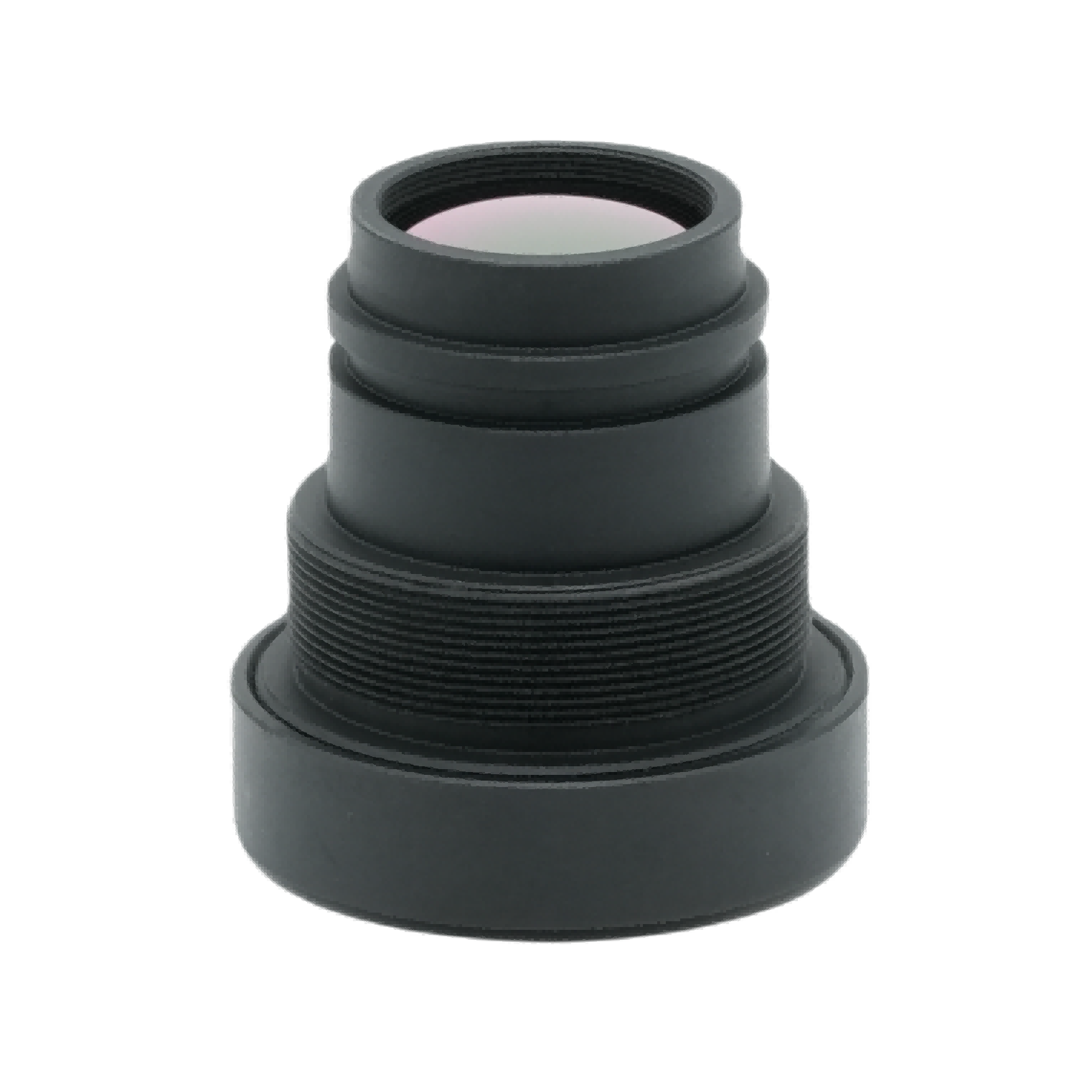

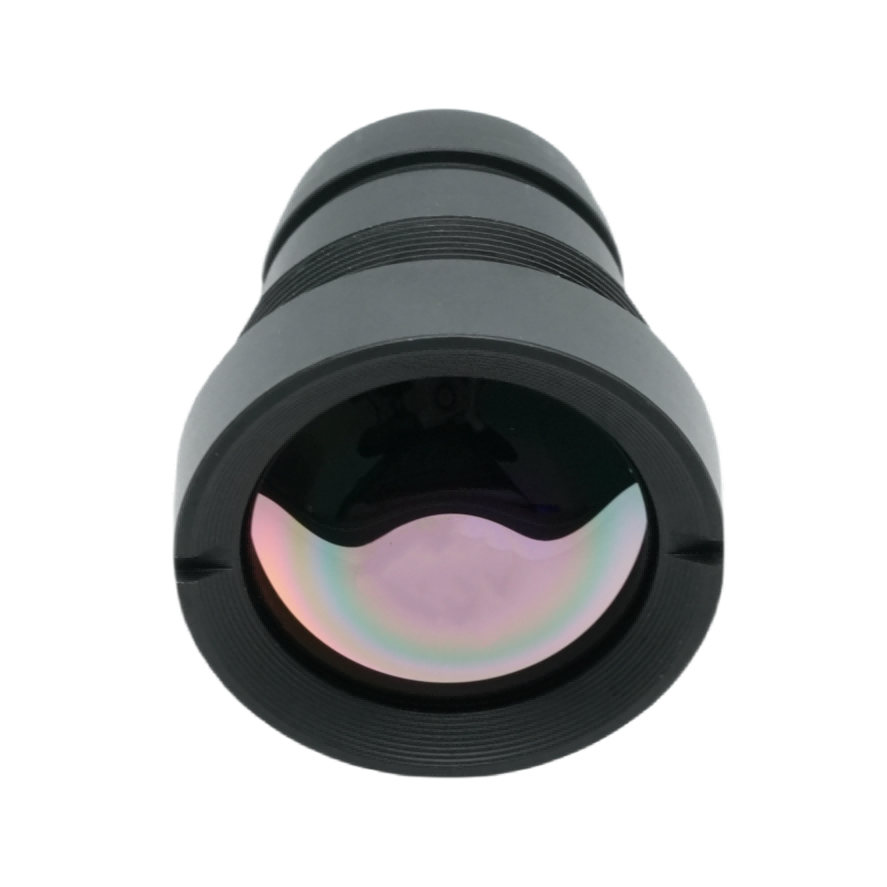

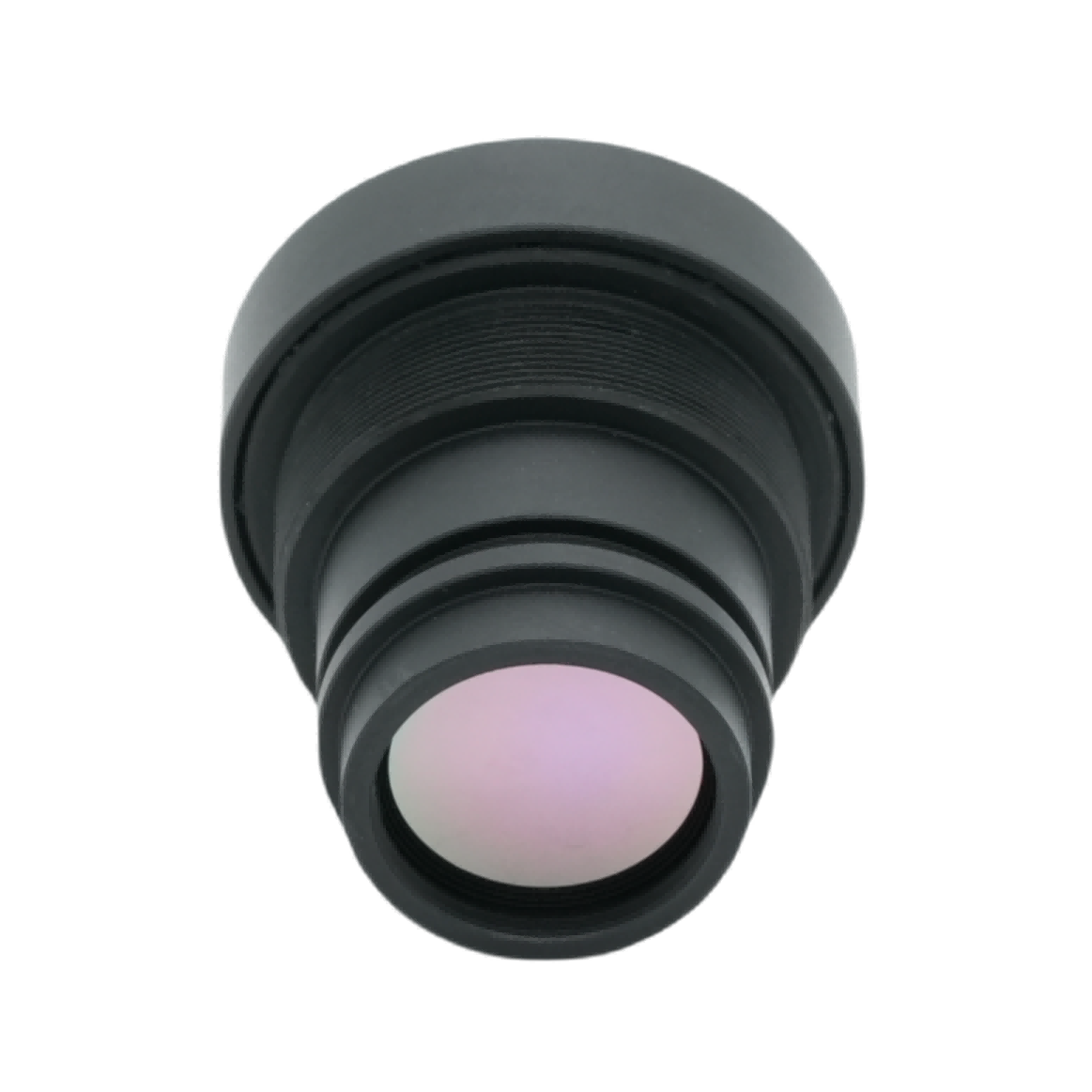

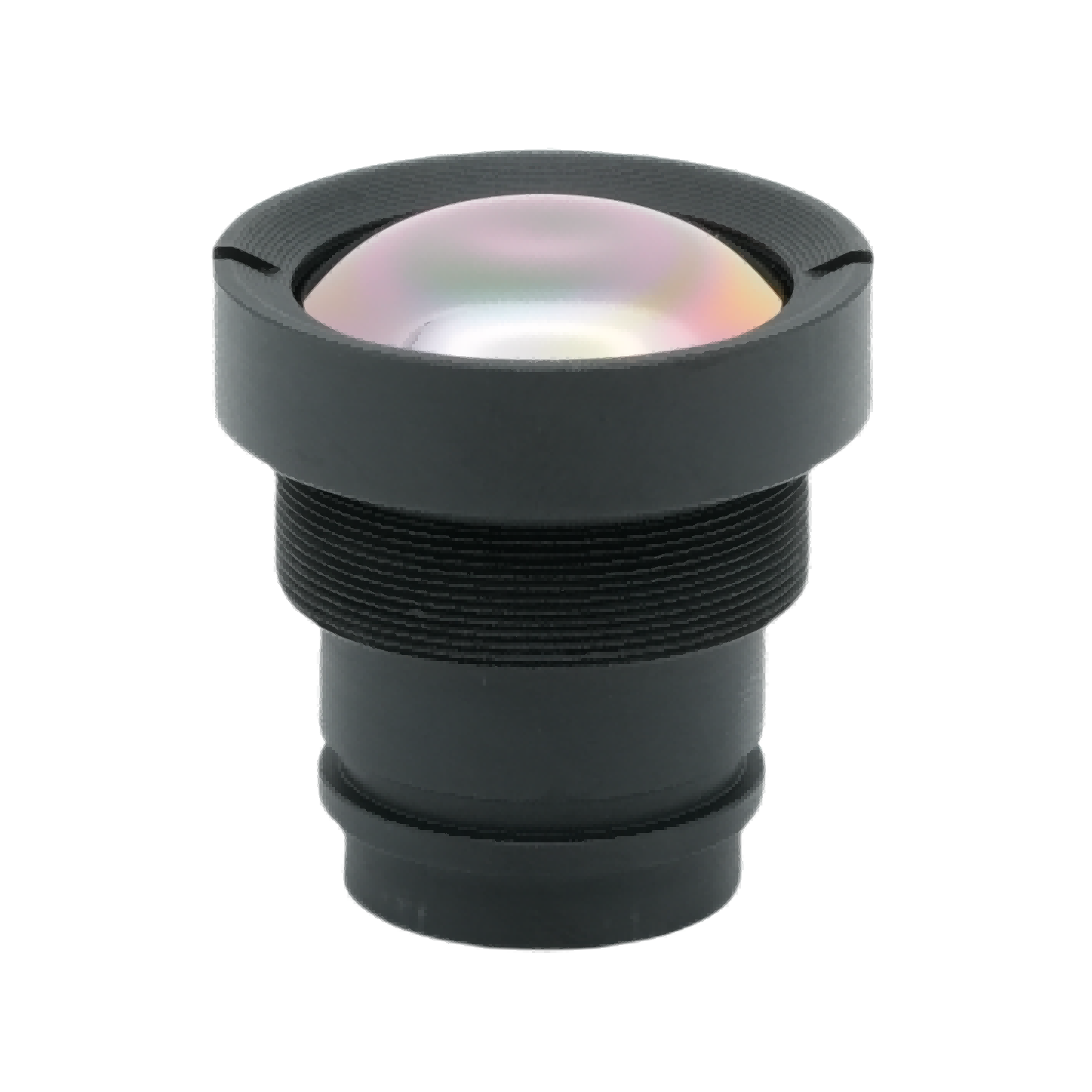

Obiettivo per imaging termico M22 da 4,1 mm

Breve descrizione del prodotto

Prodotto e fornito daBOSHI otticoTecnologia, questa lunghezza focale F1.0 4,1 mmlente per imaging termicoè un obiettivo a infrarossi ultragrandangolare ottimizzato per una risoluzione 640×512, array di piani focali a infrarossi non raffreddati da 12μm pixel. Questa lente termica a infrarossi adotta un rivestimento antiriflesso AR esposto avanzato per realizzare una trasmittanza infrarossa superiore all'88%. Essendo una lente ottica a infrarossi professionale sviluppata da BOSHI Optical Technology, l'unità è dotata di protezione della lente frontale IP67, struttura leggera di circa 25 grammi e stabilità ottica affidabile ad ampia temperatura. Può ottenere un'integrazione fluida all'interno di sistemi di termocamere compatte non raffreddate. Il suo ampio layout FOV offre un'ampia copertura della scena per adattarsi a scenari diversificati di implementazione dell'imaging termico e bilancia i requisiti di leggerezza e l'output pratico dell'imaging per dispositivi hardware termici di piccole dimensioni.

Descrizione dettagliata del prodotto

Parametro

1. Specifiche ottiche

Questo obiettivo ottico a infrarossi ha una lunghezza focale di 4,1 mm e un'apertura ultra ampia F1.0. L'apertura ultraampia migliora significativamente la capacità di assorbimento della luce infrarossa. Tali prestazioni ottiche costituiscono la garanzia principale per un'immagine nitida di questa lente a infrarossi termici in condizioni operative a bassa temperatura e bassa radiazione.

2. Corrispondenza del rilevatore

La tecnologia ottica BOSHI progetta questo obiettivo per abbinarlo a rilevatori a infrarossi con pixel da 12μm con risoluzione 640×512. Mantiene un'elevata compatibilità con i principali formati di sensori termici non raffreddati. Le caratteristiche hardware ben abbinate eliminano la deviazione dell'immagine innescata da condizioni di mancata corrispondenza tra obiettivo e chip del sensore.

3. Campo visivo

L'obiettivo supporta un campo visivo ampio di 130 gradi in diagonale, 102 gradi in orizzontale e 83 gradi in verticale. L'apparecchiatura ottiene una copertura della scena ad ampio raggio senza ulteriori gruppi di scansione meccanici. Questa proprietà semplifica la progettazione complessiva della struttura meccanica delle apparecchiature di imaging termico.

4. Concentrarsi sulle prestazioni

La gamma di messa a fuoco continua va da 0,5 metri all'infinito. Le prestazioni di messa a fuoco bilanciano le operazioni di ispezione a distanza ravvicinata e le attività di sorveglianza a lunga distanza. Amplia il limite della distanza utilizzabile di questo obiettivo con lunghezza focale da 4,1 mm per l'effettiva implementazione sul sito.

5. Indice ambientale e meccanico

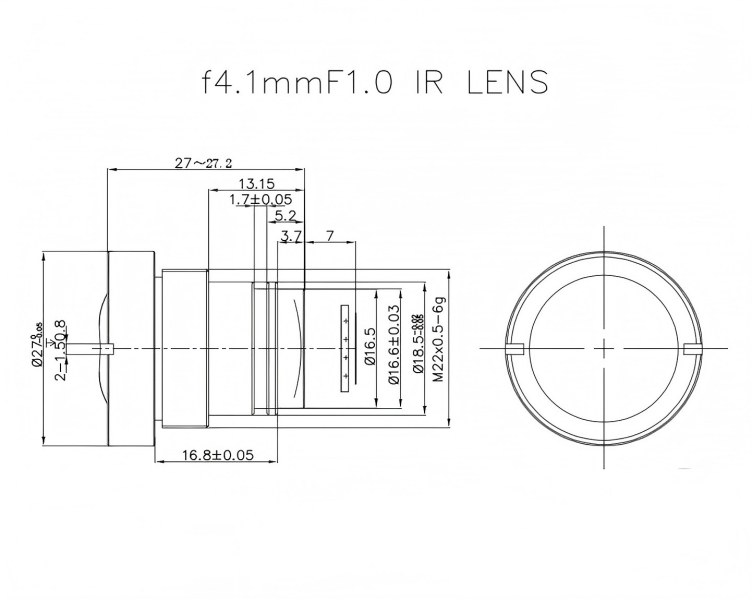

La sua temperatura operativa copre da meno 40 gradi Celsius a più 80 gradi Celsius. La superficie della lente frontale raggiunge lo standard IP67 impermeabile e antipolvere. Utilizza l'interfaccia con filettatura standard di montaggio M22×0,5 per semplificare il lavoro di assemblaggio. Il peso netto si avvicina ai 25 grammi, il che crea una premessa favorevole per lo sviluppo di prodotti per attrezzature leggere.

6. Indicatori della qualità dell'immagine

Con il rivestimento antiriflesso AR dotato, la trasmittanza ottica supera l'88%. L'illuminazione relativa rimane superiore all'80%. Il valore di distorsione si mantiene al di sotto del 45%. Questo gruppo di indicatori realizza un buon equilibrio tra le caratteristiche dell'immagine grandangolare e le prestazioni di qualità dell'immagine nel mondo reale dell'obiettivo ottico a infrarossi.

Vantaggi prestazionali

1. Eccellente sensibilità termica in condizioni di scarsa illuminazione

L'apertura massima F1.0 aumenta l'efficienza di raccolta dell'energia radiante. Quando si lavora in ambienti scarsamente illuminati e a bassa radiazione, questa lente termica a infrarossi può aumentare notevolmente il contrasto dell'immagine termica. Riduce la probabilità di sfocatura dell'immagine quando il segnale infrarosso del target diventa debole e fornisce un'immagine stabile per l'osservazione di scene a bassa radianza.

2. Copertura della scena ultra ampia

L'ampio FOV diagonale da 130 gradi consente a una singola unità hardware di monitorare l'ambito spaziale esteso. Gli implementatori del progetto possono ridurre di conseguenza il numero totale di termocamere necessarie per il monitoraggio dell’intera area. Questo cambiamento comporta una riduzione diretta della spesa complessiva per la costruzione del sistema. La tecnologia ottica BOSHI ottimizza il percorso ottico per garantire una qualità dell'immagine utilizzabile in condizioni di angolo di visione così ampio.

3. Uniformità dell'immagine affidabile

Un'illuminazione relativa superiore all'80% limita efficacemente il problema della vignettatura. La cornice dell'immagine mantiene una luminosità costante in tutte le aree. Una trasmissione superiore all'88% riduce la perdita di energia infrarossa all'interno del percorso di trasmissione ottica. La tecnologia ottica BOSHI implementa una calibrazione ripetuta per questa lente ottica a infrarossi. Il lavoro di calibrazione garantisce un output dell'immagine stabile durante lo stato di funzionamento continuo di lunga durata.

4. Robusta adattabilità ambientale

La protezione della lente frontale IP67 e l'ampio ambito di funzionamento della temperatura consentono un funzionamento stabile in ambienti con pioggia, polvere, freddo estremo e calore elevato. La lente termica all'infrarosso non richiede frequenti interventi di manutenzione manuale. Si adatta all'installazione all'aperto e agli scenari di impiego in campi industriali difficili.

5. Struttura compatta per una comoda integrazione

Il corpo leggero da 25 grammi e l'attacco standard M22×0,5 riducono le difficoltà di progettazione meccanica per i dispositivi di imaging termico miniaturizzati. Gli sviluppatori di prodotti possono ridurre il carico di lavoro di modifica strutturale nel corso della procedura di integrazione del prodotto. Riduce il ciclo di ricerca e sviluppo per l'hardware termico del terminale.

6. Capacità versatile di regolazione della messa a fuoco

La distanza minima di messa a fuoco di 0,5 metri supporta il rilevamento del bersaglio a distanza ravvicinata. Rispetto alle soluzioni con obiettivi a fuoco fisso puramente per lunghe distanze, questo prodotto con lunghezza focale di 4,1 mm estende la copertura dell'applicazione. Soddisfa le esigenze di osservazione a distanza mista di molteplici progetti pratici.

Campi di applicazione

1. Monitoraggio della sicurezza perimetrale

Questa lente ottica a infrarossi con ampio FOV fornisce capacità di sorveglianza termica grandangolare per stabilimenti, zone di parco, regioni di confine e complessi residenziali. Completa le attività di rilevamento delle intrusioni 24 ore su 24 senza input di luce visibile. Il monitoraggio della sicurezza perimetrale conta come una direzione applicativa principale per le serie di prodotti della BOSHI Optical Technology.

2. Ispezione termica industriale

La lente termica a infrarossi supporta lo screening della temperatura del dispositivo, la diagnosi dei guasti dell'armadio elettrico, il controllo delle perdite termiche delle tubazioni e il lavoro di pattugliamento di sicurezza in fabbrica. Il personale in loco può scoprire tempestivamente fonti di calore anomale in modo da prevenire potenziali incidenti di sicurezza industriale. La funzione di corrispondenza della risoluzione 640×512 garantisce l'acquisizione di dettagli termici precisi nelle missioni di ispezione industriale.

3. Trasporti intelligenti e visione dei veicoli

Gli utenti possono utilizzare l'obiettivo per la visione notturna termica automobilistica e per il monitoraggio del traffico stradale. In circostanze di nebbia, notte e scarsa visibilità, le sue prestazioni di corrispondenza dei pixel da 12μm aiutano i pedoni e il lavoro di identificazione degli ostacoli. Migliora il livello di garanzia di sicurezza per i sistemi intelligenti legati al traffico.

4. Carico utile dei sistemi senza pilota

Beneficiando della proprietà leggera di 25 grammi, questa lente ottica a infrarossi funge da carico utile termico leggero per veicoli aerei senza pilota, robot e veicoli terrestri senza pilota. Esegue attività di ricerca e salvataggio, monitoraggio del rischio di incendi e incarichi di pattugliamento del terreno. Il supporto M22×0,5 offre un vantaggio di montaggio rapido per l'assemblaggio del carico utile della piattaforma senza equipaggio.

5. Pubblica sicurezza e soccorso d'emergenza

Per il posizionamento termico antincendio e gli incarichi di ricerca e salvataggio, l'obiettivo funziona bene in ambienti bui, fumosi o visivamente bloccati. I segnali termici possono penetrare il disturbo parziale del fumo e bloccare la posizione del bersaglio. Il FOV ampio aiuta gli operatori a completare rapidamente la scansione di siti di grandi dimensioni durante le operazioni di emergenza.

6. Monitoraggio agricolo e ambientale

Gli operatori sfruttano questa lente termica a infrarossi per eseguire l'analisi della temperatura della vegetazione, l'osservazione delle creature selvatiche e il lavoro di monitoraggio della distribuzione del calore ambientale. Fornisce un valido supporto dati per gli studi agricoli e la ricerca sull'ambiente ecologico. Il grado IP67 rende l'obiettivo adatto per attività di osservazione sul campo all'aperto a lungo termine.
