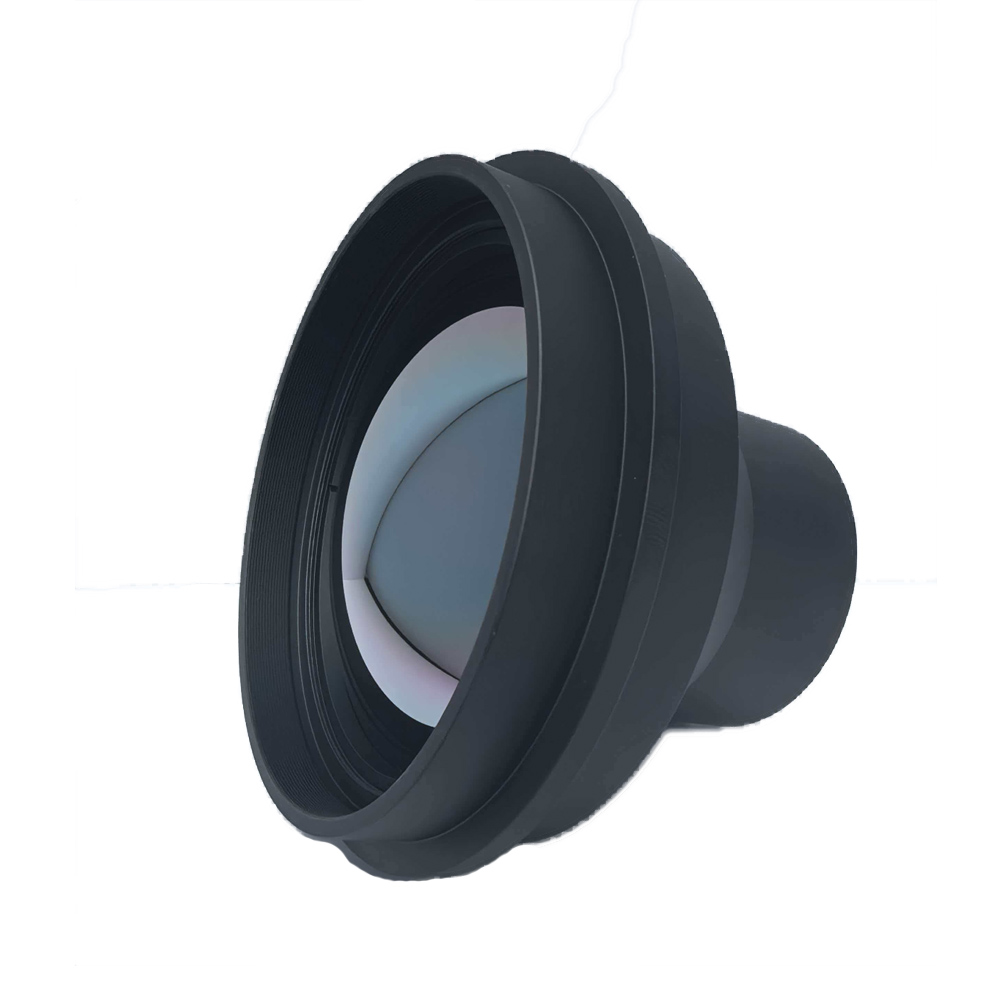

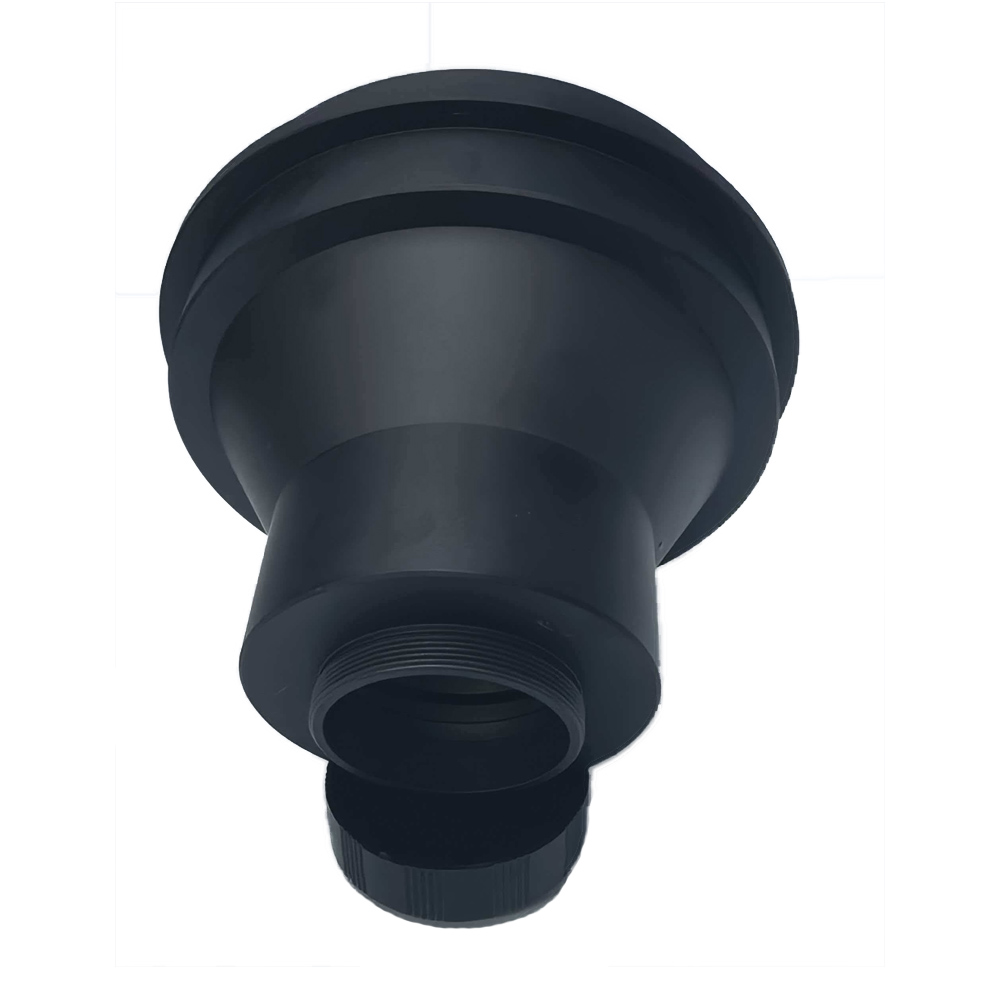

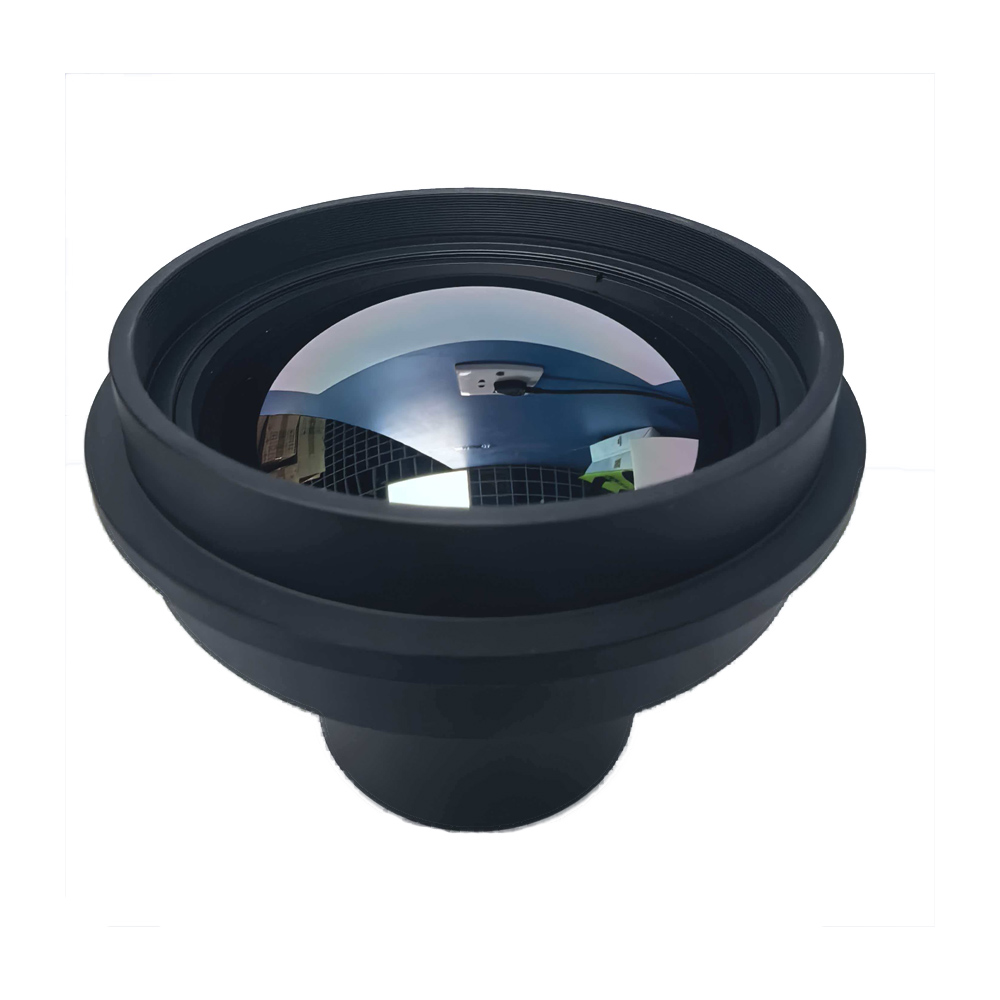

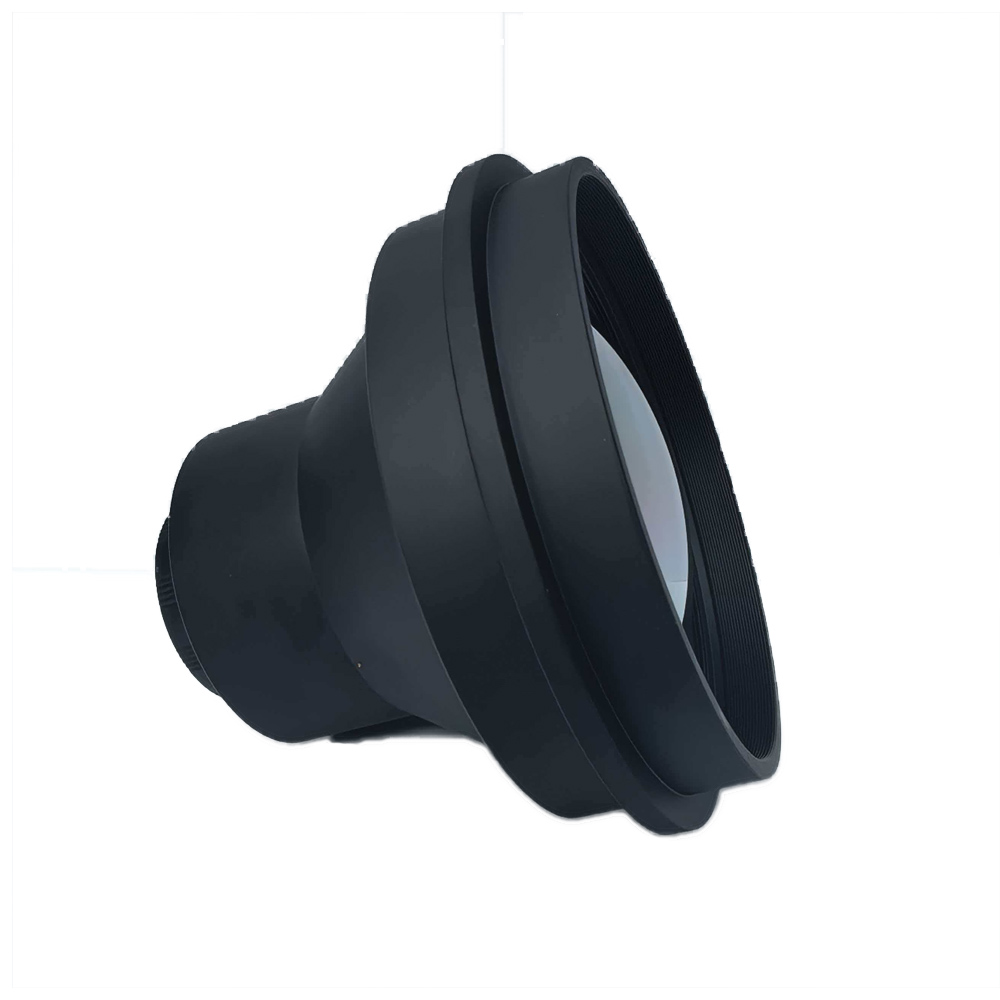

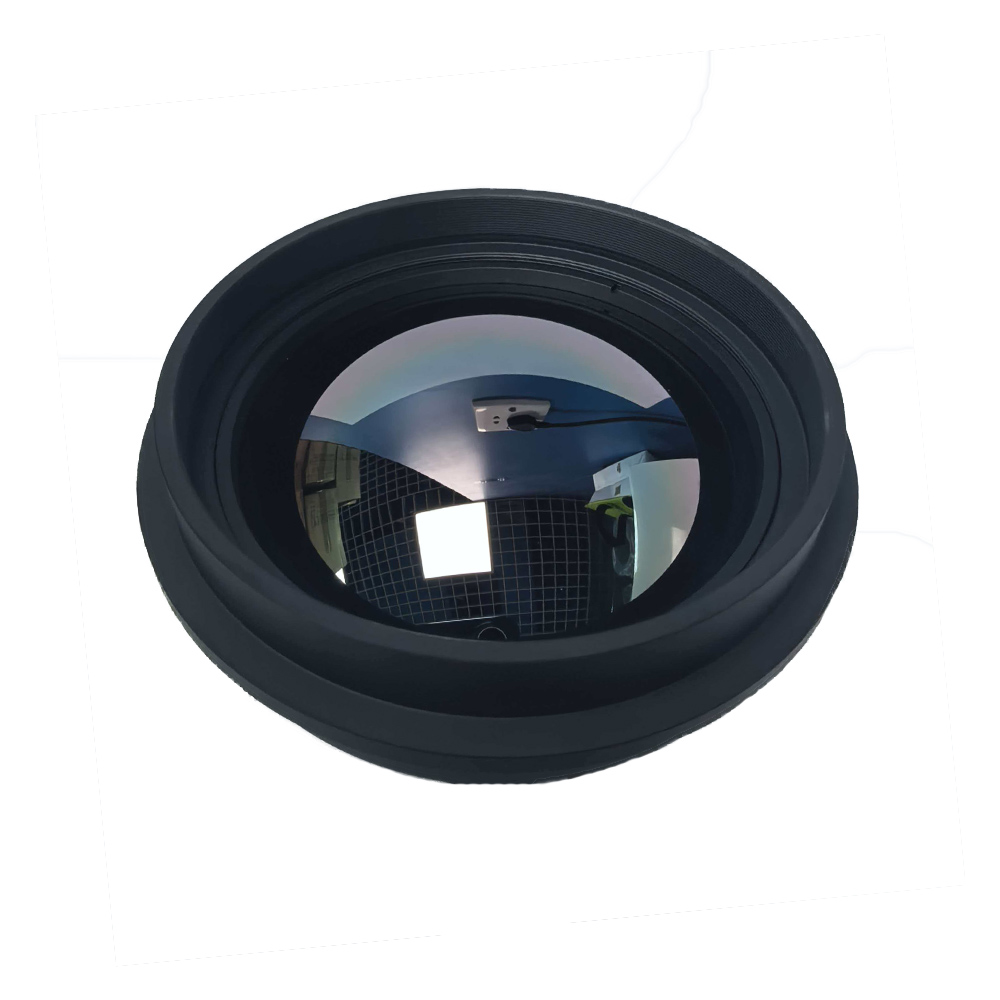

Obiettivo per imaging termico con lunghezza focale 75 mm

Breve descrizione del prodotto

Questo ad alte prestazioniObiettivo per imaging termico da 75 mmè sviluppato e prodotto in modo indipendente daBOSHI otticoTecnologia. Questo obiettivo per imaging termico è ottimizzato per l'abbinamento con rilevatori a infrarossi termici da 17μm 640×512 per realizzare un'uscita di imaging a infrarossi a onde lunghe ad alta definizione. Adotta il design F1.0 ad ampia apertura. Questa lente di atermalizzazione ottica offre un effetto di atermalizzazione ottica costante senza ulteriori gruppi di messa a fuoco elettrica e mantiene una qualità dell'immagine costante a temperature di lavoro estreme che vanno da 40 gradi sotto zero fino a 80 gradi centigradi. Dotato di rivestimento ottico esposto ad alta definizione, l'obiettivo raggiunge una trasmittanza fino all'88% e un'illuminazione relativa superiore al 96% per ottenere una distribuzione uniforme della luminosità per l'intero campo visivo. Il suo valore di distorsione è controllato allo 0,85% per ridurre la deviazione geometrica delle immagini catturate. Applica lo standard di montaggio M34 per supportare lavori di assemblaggio rapidi e stabili. La classificazione IP67 dell'elemento anteriore offre eccezionali prestazioni a prova di polvere e umidità. Con un peso netto di circa 475 grammi, questo obiettivo IR compatto supporta l'integrazione perfetta di più dispositivi di osservazione a infrarossi. Il rigoroso controllo della qualità della produzione implementato dalla tecnologia ottica BOSHI rende questo obiettivo a infrarossi a onda lunga un componente ottico affidabile per l'osservazione termica e il lavoro di monitoraggio all'aperto.

Descrizione dettagliata del prodotto

Analisi dei parametri

1. Lunghezza focale e apertura. Questo obiettivo per imaging termico presenta una lunghezza focale di 75 mm e un'ampia apertura F1.0. L'apertura più grande raccoglie più energia della radiazione infrarossa. Può aumentare efficacemente il rapporto segnale-rumore per l'acquisizione di immagini a infrarossi in condizioni di lavoro con scarsa illuminazione.

2. Compatibilità del rilevatore. Questa lente del rilevatore da 17μm raggiunge un effetto di abbinamento perfetto con il rilevatore a infrarossi termico non raffreddato 640×512. Offre un campo visivo orizzontale di 8,3 gradi e verticale di 6,6 gradi per soddisfare le esigenze di osservazione di scenari a medio-lunga distanza.

3. Struttura ottica. L'obiettivo IR adotta uno schema di progettazione dell'obiettivo di atermalizzazione ottica. Compensa il fenomeno della defocalizzazione termica innescato da un'ampia variazione di temperatura ed elimina la necessità di una struttura di messa a fuoco motorizzata.

4. Rivestimento ottico e indice ottico. Il rivestimento ad alta definizione delle ottiche esposte offre una trasmittanza pari all'88%. Il valore di illuminazione relativa superiore al 96% garantisce una luminosità omogenea su tutta l'area di imaging. L'indice di distorsione si mantiene allo 0,85% per ripristinare le caratteristiche reali della scena per l'output dell'immagine.

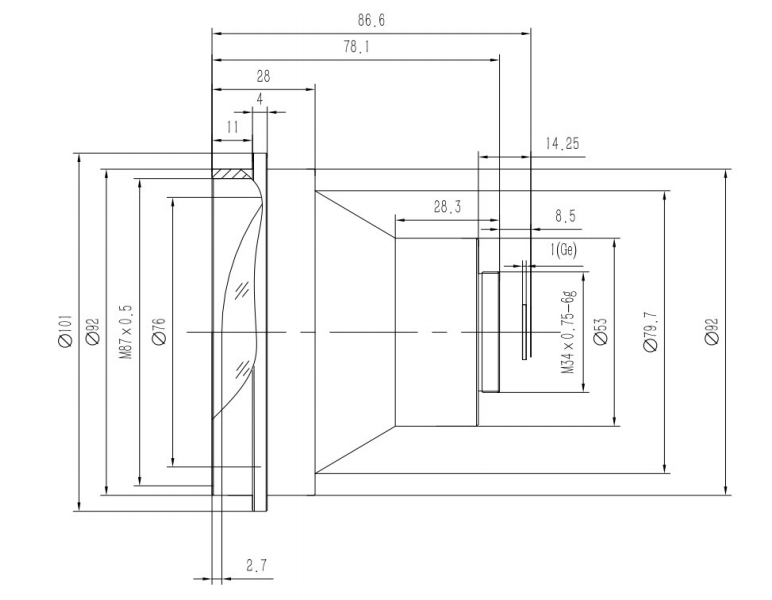

5. Specifiche meccaniche e ambientali. Segue le specifiche di montaggio M34 per una comoda operazione di installazione. L'elemento frontale raggiunge il livello di protezione IP67. La sua temperatura di lavoro copre da meno 40 gradi centigradi a più 80 gradi centigradi. Il peso netto è di circa 475 grammi per facilitare l'integrazione leggera del sistema.

Vantaggi prestazionali

1. Capacità di imaging atermico stabile. La tecnologia ottica BOSHI applica la tecnologia di atermalizzazione ottica passiva su questo obiettivo a infrarossi a onda lunga. L'obiettivo per imaging termico da 75 mm mantiene uno stato di messa a fuoco nitido nell'ambito dell'intera temperatura di lavoro. Evita i rischi di guasto causati dalle parti elettroniche di messa a fuoco. Riduce inoltre il consumo energetico complessivo del sistema e la probabilità di malfunzionamento meccanico.

2. Prestazioni ottiche eccellenti. Il rivestimento ad alta trasmittanza di questo obiettivo per imaging termico F1.0 garantisce un input sufficiente di energia a infrarossi. L'illuminazione relativa superiore al 96% elimina il problema degli angoli bui per la cornice di imaging. La distorsione ultra-bassa dello 0,85% previene la deformazione della forma del bersaglio. Pone solide basi per un accurato lavoro di misurazione e identificazione del target.

3. Forte adattabilità ambientale. Il grado di protezione dell'elemento frontale IP67 protegge la parte centrale di questa lente ottica atermalizzata da polvere, pioggia e spruzzi d'acqua. La robusta struttura meccanica consente all'obiettivo IR di far fronte a condizioni climatiche esterne complesse e difficili.

4. Proprietà di integrazione di sistema amichevole. L'interfaccia M34 standardizzata consente una rapida operazione di assemblaggio meccanico. La caratteristica leggera di 475 grammi riduce la pressione del carico utile per le apparecchiature montate su veicoli, i dispositivi aerei e gli apparecchi a infrarossi portatili.

5. Qualità di produzione affidabile. BOSHI Optical Technology completa la progettazione ottica, l'assemblaggio delle lenti e la calibrazione delle prestazioni all'interno della fabbrica. Ogni lente del rilevatore da 17μm verrà sottoposta a rigorosi test del ciclo di temperatura e all'ispezione delle prestazioni ottiche prima della consegna del prodotto

Campi di applicazione

1. Sicurezza delle frontiere e dei perimetri. Questa lente termica può essere montata all'interno di telecamere di sorveglianza termica fisse. Supporta la funzione di avviso perimetrale a lunga distanza. La lente termica 640×512 rileva gli intrusi giorno e notte anche in ambienti di totale oscurità.

2. Osservazione termica a bordo di veicoli. Questa lente di atermalizzazione ottica F1.0 funge da componente principale per il sistema di monitoraggio a infrarossi montato sul veicolo. Esegue attività di rilevamento dei pericoli stradali in caso di nebbia, di notte e in altre condizioni di scarsa visibilità.

3. Carico utile del sistema senza pilota. In quanto unità ottica chiave del pod a infrarossi UAV, questo obiettivo a infrarossi a onde lunghe da 75 mm svolge attività di pattugliamento a media distanza. Supporta la missione di allerta precoce degli incendi boschivi e le attività di monitoraggio della fauna selvatica.

4. Ispezione della temperatura industriale. Cooperato con il rilevatore termico a infrarossi 640×512, questo obiettivo IR con grado di protezione IP67 supporta lo screening della temperatura per le apparecchiature elettriche. Monitora inoltre le condizioni operative del forno per scenari applicativi dell'industria pesante.

5. Dispositivi portatili di osservazione termica. Questa lente del rilevatore da 17μm può essere integrata nel monoculare termico portatile. Offre prestazioni ottiche affidabili per operazioni di ricerca e salvataggio e per missioni sul campo all'aperto in condizioni meteorologiche complicate.
