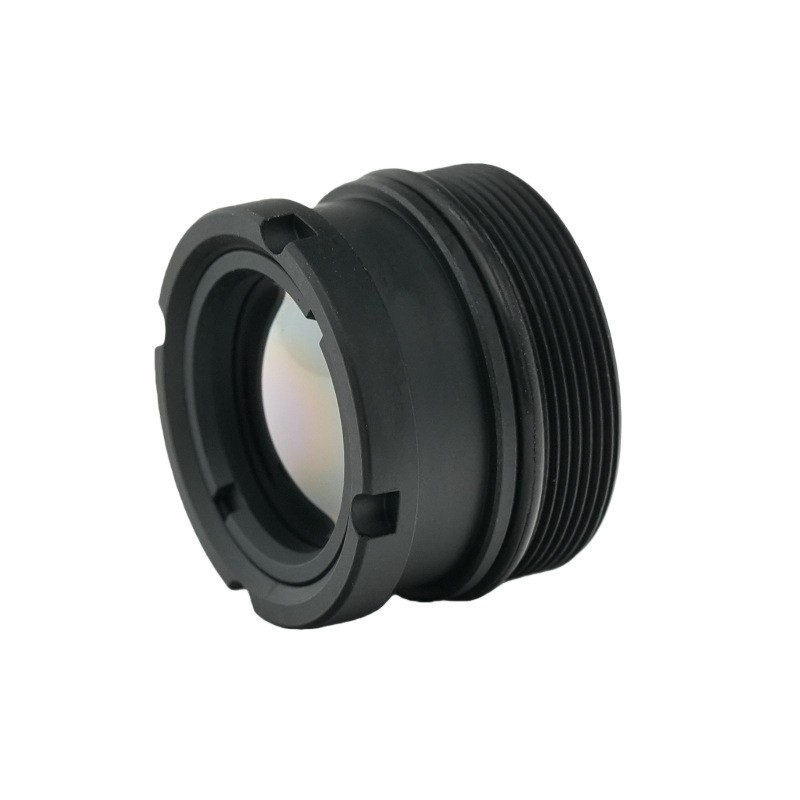

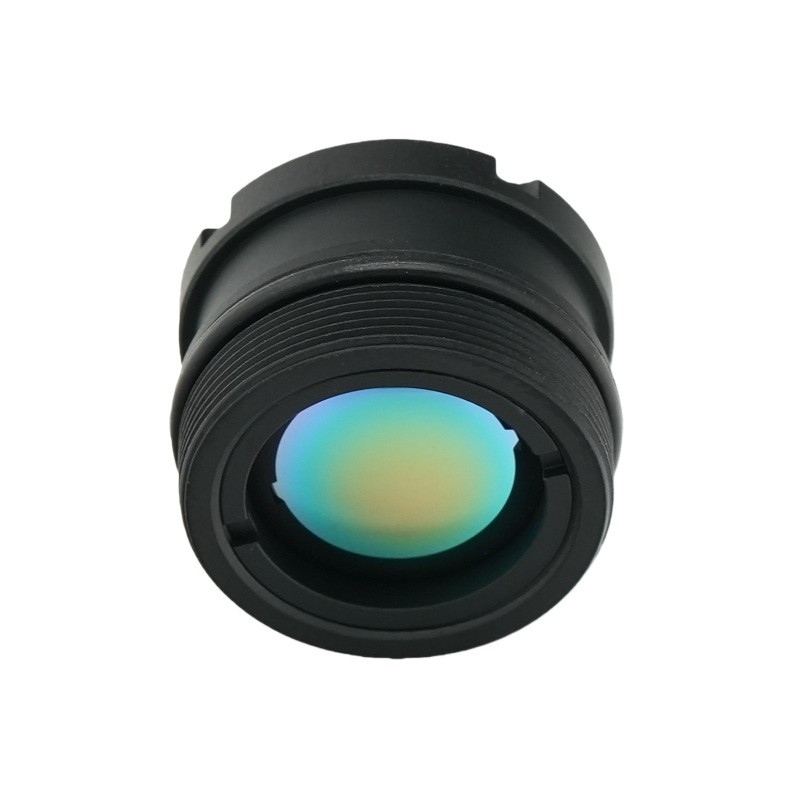

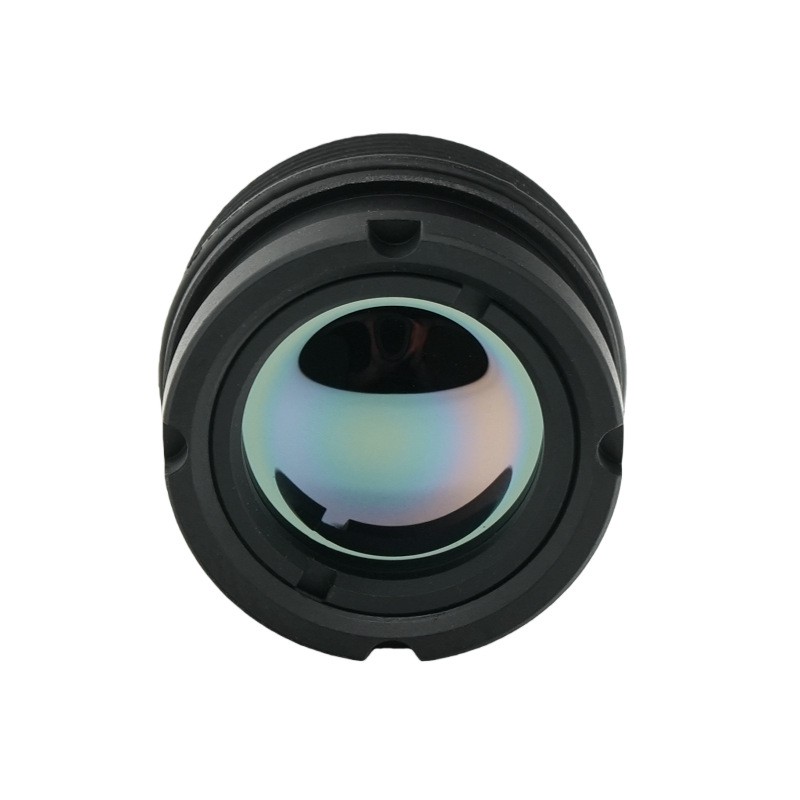

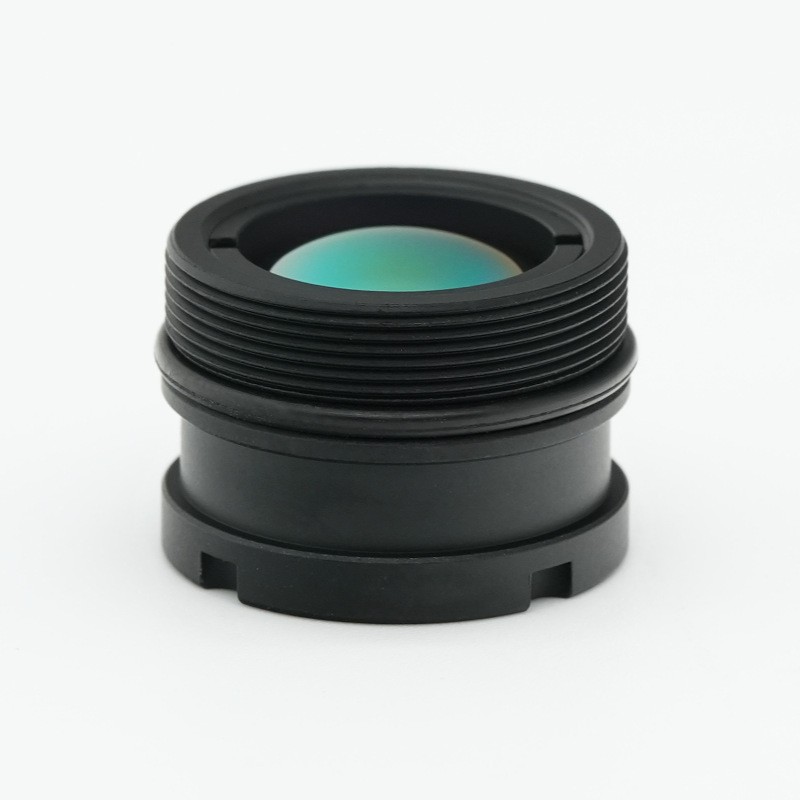

Obiettivo per imaging termico M17 da 9,1 mm

Breve descrizione del prodotto

Prodotto da BOSHI Optical Technology, questo obiettivo termico non raffreddato di alta qualità offre prestazioni ottiche affidabili per dispositivi termocamere portatili compatti. Questo obiettivo a infrarossi a onda lunga con lunghezza focale di 9,1 mm presenta un'apertura F1.0 ultra ampia e si adatta perfettamente al rilevatore 640×512 da 12μm. Grazie al rivestimento HD e alla protezione dell'elemento anteriore IP67, mantiene un output stabile in un ampio intervallo di temperature per l'utilizzo all'aperto in qualsiasi condizione atmosferica. Funge da nucleo ottico ideale per il monitoraggio industriale, l'ispezione di sicurezza e molteplici scenari di applicazioni sul campo, offrendo elevata trasmittanza, buona illuminazione relativa e distorsione ben controllata per supportare una chiara acquisizione di immagini termiche.

Descrizione dettagliata del prodotto

Parametro

1. Parametri delle prestazioni ottiche. Questo obiettivo a infrarossi a onda lunga adotta una lunghezza focale di 9,1 mm e un'apertura F1.0. La sua lunghezza d'onda di lavoro copre la banda infrarossa a onda lunga 8‑12μm. Il campo visivo diagonale raggiunge 62,4 gradi, il campo visivo orizzontale raggiunge 48,1 gradi e il campo visivo verticale raggiunge 38,5 gradi. Un campo visivo così ampio supporta attività di osservazione di aree estese. Il design ad ampia apertura raccoglie una quantità sufficiente di radiazione infrarossa in condizioni ambientali complesse per un'imaging termico stabile.

2. Parametri di corrispondenza del rilevatore. Sviluppato daBOSHI otticoTecnologia, questa lente per imaging termico non raffreddata è ottimizzata per il rilevatore 640×512 con passo pixel di 12μm. La sua struttura ottica si adatta ai principali moduli sensore termici compatti presenti sul mercato. L'impronta ottica si allinea con precisione con la superficie target del rilevatore, garantendo la massima risoluzione del rilevatore ed evitando la vignettatura dell'immagine o gli sprechi di risoluzione causati da disadattamenti.

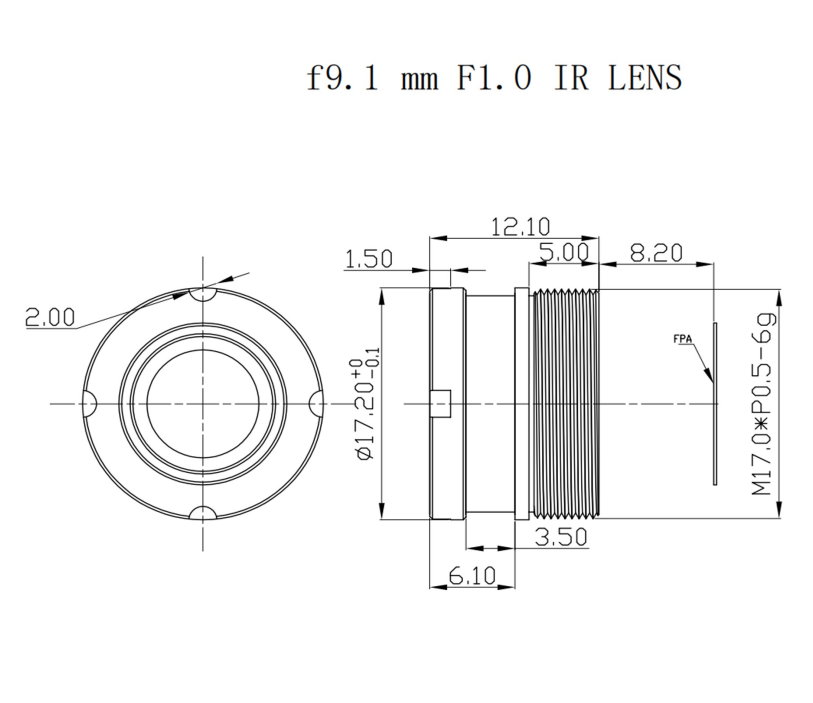

3. Parametri meccanici e ambientali. L'obiettivo utilizza un attacco filettato M17×0,5 per un facile assemblaggio meccanico. La sua portata di messa a fuoco copre da 3 metri all'infinito, soddisfacendo le esigenze di rilevamento sia di bersagli a distanza ravvicinata che a distanza lontana. La temperatura operativa varia da -40 ℃ a +80 ℃ per far fronte a varie condizioni climatiche estreme. L'elemento ottico frontale raggiunge il grado di protezione IP67 per bloccare l'ingresso di polvere e acqua.

4. Metriche della qualità ottica. La trasmittanza ottica di questa lente termica non è inferiore al 90%. L'illuminazione relativa rimane al di sopra dell'84% e il valore di distorsione rimane al di sotto del 10% negativo. Le superfici ottiche esposte sono trattate con rivestimento HD. L'elevata trasmittanza riduce la perdita del segnale infrarosso. Una buona illuminazione relativa garantisce una luminosità uniforme per l'immagine a pieno formato. La distorsione controllata riduce la deformazione dell'immagine causata dal campo visivo grandangolare.

Vantaggi prestazionali

1. Vantaggio dell'apertura F1.0 ultra ampia. L'ampia apertura F1.0 di questa lente a infrarossi a onda lunga cattura più energia di radiazione infrarossa. La sensibilità dell'immagine e l'effettiva distanza di rilevamento ottengono un notevole miglioramento in ambienti a bassa temperatura e bassa radiazione. La tecnologia ottica BOSHI completa la simulazione ottica ripetuta della struttura dell'apertura per bilanciare la capacità di assorbimento della luce e il controllo dell'aberrazione.

2. Elevata trasmittanza e vantaggio del rivestimento HD. Il rivestimento HD sulle superfici esposte offre oltre il 90% di trasmittanza ottica per questo obiettivo per imaging termico non raffreddato. Il rivestimento sopprime efficacemente il riflesso della superficie, aumenta il contrasto dell'immagine e riduce le interferenze delle immagini fantasma. Meno energia infrarossa viene persa durante la trasmissione e un segnale infrarosso più valido entra nel rilevatore 640×512 da 12μm.

3. Eccellente vantaggio nell'illuminazione dei bordi. L'illuminazione relativa superiore all'84% mantiene una luminosità uniforme nell'intero fotogramma dell'immagine. Molti prodotti con lenti termiche grandangolari mostrano evidenti effetti di angoli scuri sui bordi della montatura. Questa lente risolve questo difetto attraverso l'ottimizzazione del layout ottico e garantisce dettagli nitidi per le zone marginali di osservazione.

4. Vantaggio strutturale impermeabile front-end IP67. L'elemento ottico frontale soddisfa lo standard di protezione IP67. Polvere e spruzzi d'acqua non possono danneggiare le parti ottiche interne. Gli utenti possono utilizzare questa lente termica per lavori all'aperto in qualsiasi condizione atmosferica senza custodie protettive aggiuntive. Questa caratteristica strutturale riduce i costi di integrazione del sistema per le apparecchiature termocamere terminali.

5. Ampio vantaggio di adattabilità della temperatura. Questa lente termica con lunghezza focale di 9,1 mm mantiene prestazioni di imaging stabili da ‑40 ℃ a +80 ℃. Adotta un efficace meccanismo di soppressione della defocus termica. La sfocatura termica rimane a un livello basso in caso di bruschi sbalzi di temperatura ambiente, quindi i dispositivi dotati di questo obiettivo non necessitano di frequenti operazioni di rimessa a fuoco manuale.

6. Vantaggio dell'interfaccia di montaggio compatta M17 × 0,5. Il supporto filettato M17×0,5 occupa uno spazio di installazione ridotto. Offre grande comodità per l'integrazione di termocamere miniaturizzate, apparecchiature con lenti per carico utile termico UAV e dispositivi termici portatili. Il volume e il peso del prodotto terminale possono essere ben riservati senza sacrificare le prestazioni ottiche.

Campo di applicazione

1. Scenari di sicurezza e sorveglianza perimetrale. Questo non raffreddatolente per imaging termicosi adatta alla difesa dei confini esterni, al monitoraggio del perimetro della fabbrica e alle attività di allarme precoce dei siti non presidiati. Rileva i bersagli degli intrusi nell'oscurità totale. Basandosi sulla ricca esperienza progettuale accumulata da BOSHI Optical Technology, questa lente a infrarossi a onda lunga funge da componente ottico principale per molti prodotti di termocamere con allarme rapido perimetrale.

2. Scenari di manutenzione predittiva industriale. Le termocamere dotate di questa lente termica eseguono l'ispezione termica delle apparecchiature elettriche, il monitoraggio della temperatura delle tubazioni e la diagnosi dei guasti meccanici di surriscaldamento. Gli operatori identificano in anticipo i rischi nascosti delle apparecchiature attraverso i dati acquisiti sulla distribuzione della temperatura per realizzare una manutenzione predittiva e ridurre le perdite di arresti imprevisti.

3. Scenari di carico utile di veicoli aerei senza pilota. Questa lente a infrarossi a onda lunga supporta il rilevamento termico aereo, la prevenzione degli incendi boschivi e le missioni di ricerca e salvataggio. L'attacco compatto M17×0,5 adatta lo spazio di installazione limitato dei dispositivi con lenti per carico utile termico UAV. La protezione IP67 garantisce un funzionamento stabile in condizioni di antenna esterna e l'ampio campo visivo supporta la scansione del terreno ad ampio raggio.

4. Scenari di dispositivi di imaging termico portatili. Questa lente termica si applica alle termocamere portatili antincendio, alle attrezzature di salvataggio di emergenza e agli strumenti di rilevamento della perdita di energia degli edifici. I prodotti portatili impongono severi requisiti in termini di volume e peso dei componenti. Questo obiettivo per imaging termico compatto non raffreddato si adatta al design del prodotto portatile e fornisce output di imaging termico affidabile per gli operatori sul campo.

5. Scenari di visione termica montati su veicolo. Questa lente a infrarossi a onda lunga supporta la visione notturna automobilistica e l'imaging ausiliario della guida fuoristrada. Fornisce immagini valide in condizioni di guida completamente buie e aiuta i conducenti a riconoscere gli ostacoli stradali e i potenziali pericoli. Il grado IP67 gestisce condizioni meteorologiche complesse durante la guida del veicolo.

6. Scenari di osservazione della fauna selvatica e monitoraggio ambientale. Questa lente per imaging termico supporta il monitoraggio della popolazione animale, l'allarme precoce degli incendi e la ricerca ecologica all'aperto. Cattura il segnale di radiazione termica degli obiettivi della fauna selvatica senza fonte di luce aggiuntiva. La protezione IP67 e l'ampia adattabilità della temperatura supportano il funzionamento stabile in ambienti selvaggi aperti.
