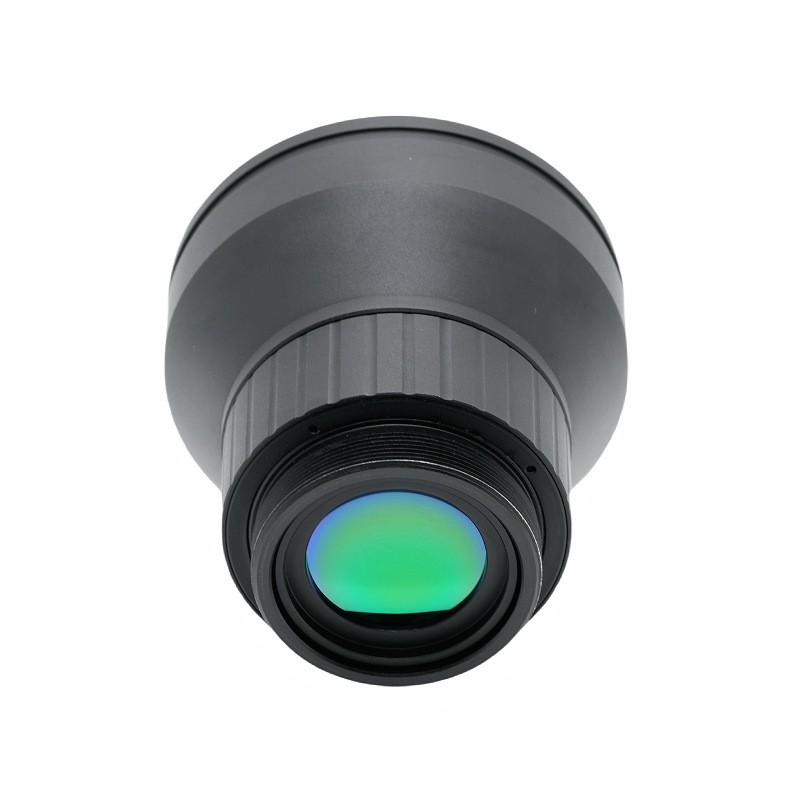

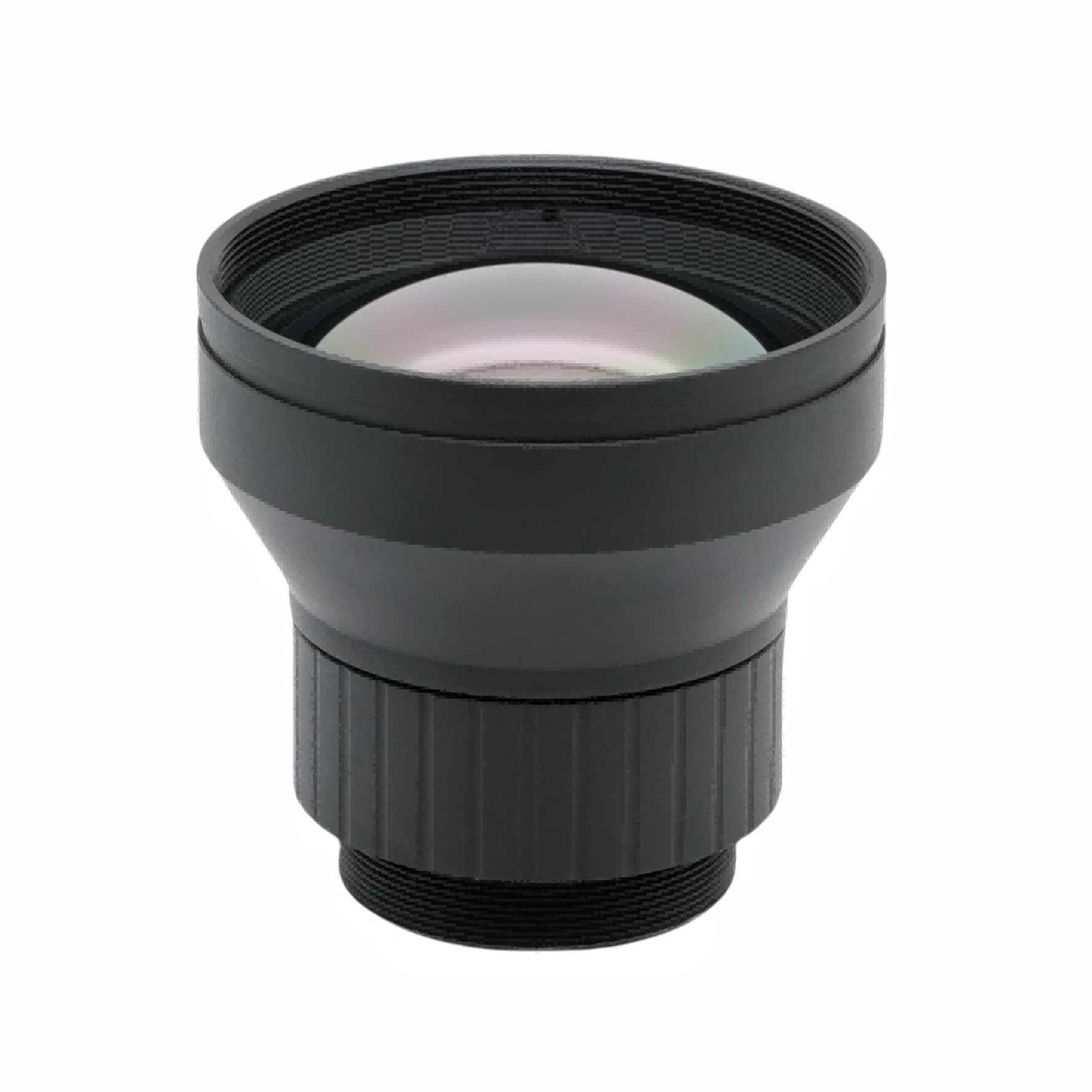

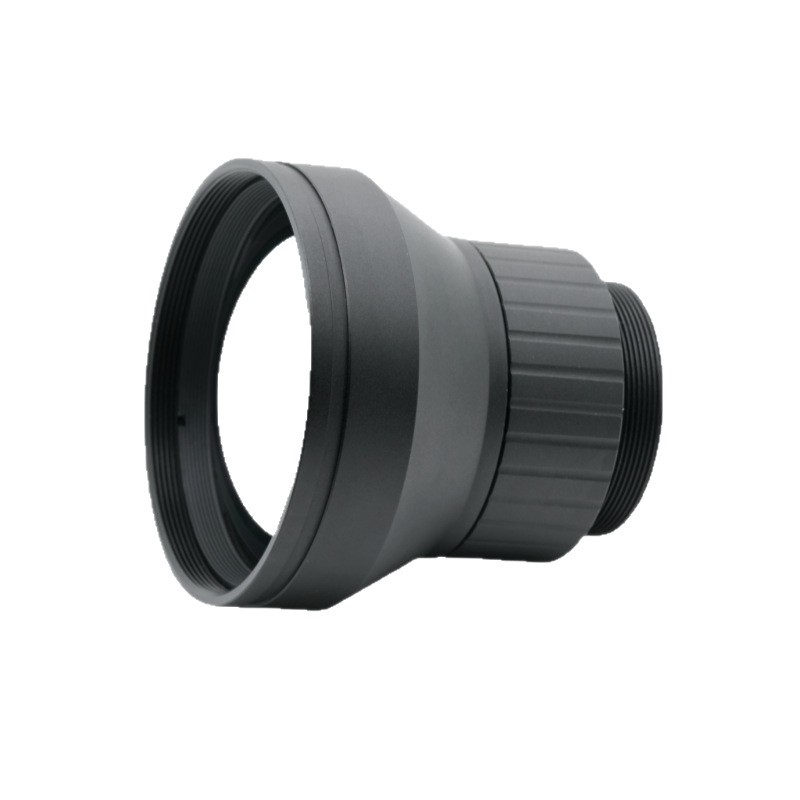

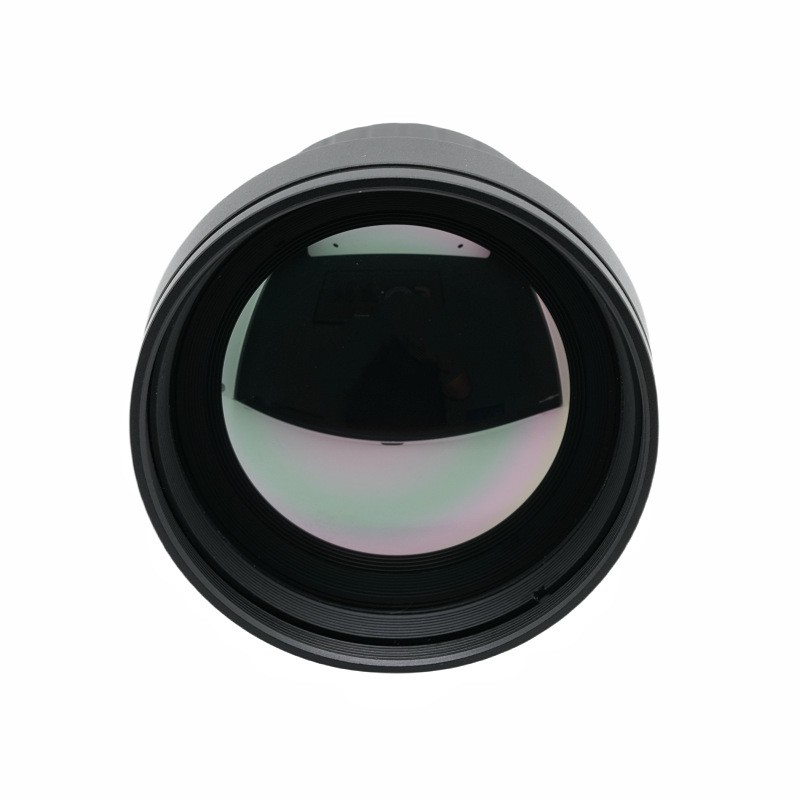

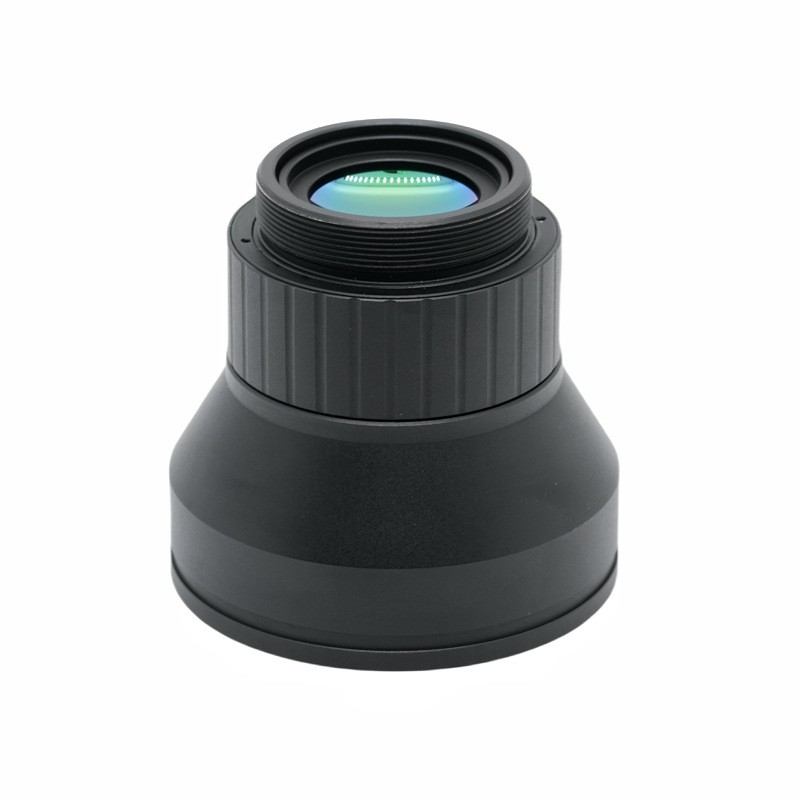

Obiettivo per imaging termico con lunghezza focale di 50 mm

Breve descrizione del prodotto

Questa lente per imaging termico ad alte prestazioni è sviluppata e prodotta da BOSHI Optical Technology, su misura per dispositivi di imaging termico a infrarossi a onda lunga non raffreddati. Adottando una lunghezza focale di 50 mm insieme a un'ampia apertura luminosa F1.0, questo obiettivo per imaging termico possiede un'eccellente capacità di raccolta della luce per far fronte a scenari di rilevamento termico in condizioni di scarsa illuminazione. Il prodotto è compatibile con rilevatori a infrarossi da 640×512,12μm e opera nella classica banda spettrale dell'infrarosso a onda lunga 8‑12μm.

Il componente ottico anteriore raggiunge il grado di impermeabilità IP67. Il prodotto può funzionare stabilmente entro un intervallo di temperatura compreso tra meno 40 gradi Celsius e più 80 gradi Celsius. Supporta la regolazione della messa a fuoco che copre da due metri all'infinito. La trasmittanza rimane al di sopra del 90%, mentre l'illuminazione relativa raggiunge non meno del 94%, il che può produrre immagini termiche uniformi e chiare. Questa lente a infrarossi si adatta a scenari quali il monitoraggio esterno, la sicurezza perimetrale e l'osservazione termica. Offre prestazioni ottiche costanti e affidabili per diversi sistemi di imaging a infrarossi utilizzati in condizioni di lavoro difficili.

Descrizione dettagliata del prodotto

Parametro

1. Specifiche ottiche

Dotato di una lunghezza focale di 50 mm e un'ampia apertura F1.0, questo obiettivo a infrarossi a onde lunghe funziona nella banda spettrale di 8‑12μm. È ottimizzato per l'accoppiamento con un rilevatore 640×512 con dimensione pixel di 12μm. Il suo campo visivo diagonale è di 11,27 gradi, il campo visivo orizzontale è di 8,8 gradi e il campo visivo verticale è di 7,0 gradi. Tale impostazione del campo visivo crea un raggio di copertura adeguato e soddisfa i requisiti di utilizzo dell'osservazione termica a lunga distanza. La tecnologia ottica BOSHI completa la simulazione ottica e la verifica ripetuta di questo obiettivo per imaging termico per bilanciare le dimensioni dell'apertura, la distanza di rilevamento e la portata dell'immagine.

2. Specifiche meccaniche e ambientali

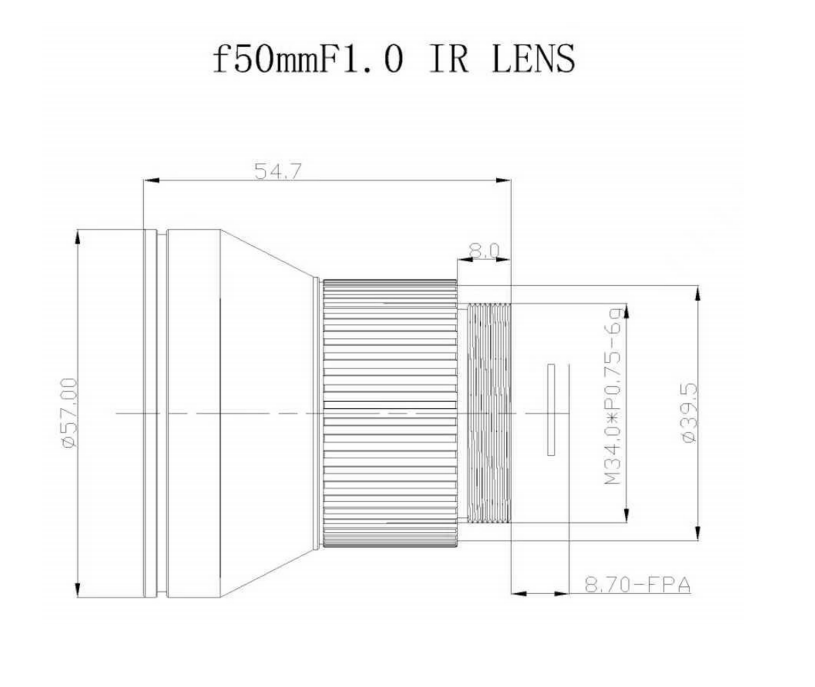

L'obiettivo utilizza una struttura di montaggio M34×0,75 per realizzare un'installazione e un aggancio convenienti per diversi host di apparecchiature. L'intervallo di regolazione della messa a fuoco va da due metri all'infinito. L'elemento frontale ottiene la capacità di protezione di ingresso IP67. La temperatura operativa consentita va da meno 40 gradi Celsius a più 80 gradi Celsius per adattarsi agli ambienti di campo ad alta e bassa temperatura. Le superfici ottiche esposte sono trattate con rivestimento antiriflesso AR per ridurre la perdita di riflessione dell'energia infrarossa. BOSHI Optical Technology esegue il rinforzo della struttura meccanica e test di affidabilità ambientale per questa lente a infrarossi non raffreddata.

3. Specifiche della qualità dell'immagine

L'indice di trasmittanza non è inferiore al 90%. L'illuminazione relativa non è inferiore al 94%. Il valore della distorsione è controllato entro meno 1,0%. La tecnologia ottica BOSHI stabilisce severi standard di ispezione della produzione per questo obiettivo da 8‑12μm. Ogni obiettivo per imaging termico finito verrà sottoposto a test ottici multi-elemento per garantire una qualità di output dell'immagine stabile e coerente nella consegna di massa.

Vantaggi prestazionali

1. Eccezionali prestazioni di raccolta della luce

Il design ad ampia apertura F1.0 di questo obiettivo per imaging termico aumenta significativamente la quantità di fotoni infrarossi assorbiti. Quando il segnale della radiazione termica è debole nell'ambiente di lavoro, il rapporto segnale/rumore dell'immagine termica può essere migliorato in modo efficace. Un segnale infrarosso più valido entra nel rilevatore 640×512, in modo che il contorno del target e le caratteristiche della temperatura possano essere distinti più chiaramente. La tecnologia ottica BOSHI ottimizza la disposizione del gruppo lenti interno per offrire il massimo delle prestazioni ad ampia apertura senza sacrificare altri indicatori ottici.

2. Uniformità dell'immagine fine

Il rivestimento antiriflesso AR offre una trasmittanza superiore al 90% e massimizza il tasso di utilizzo dell'energia infrarossa. L'illuminazione relativa superiore al 94% limita il fenomeno dell'oscuramento degli angoli dell'immagine. L'intera immagine formata sulla superficie del rilevatore mantiene una luminosità uniforme. Gli utenti non incontreranno aree parzialmente scure durante l'osservazione dei target. Questa lente a infrarossi a onda lunga mantiene un effetto immagine uniforme sia per l'ispezione a distanza ravvicinata che per il monitoraggio a lunga distanza.

3. Forte affidabilità per ambienti difficili

Grazie al livello di protezione IP67 dell'elemento anteriore, polvere e acqua possono essere tenute lontane dalle parti ottiche principali. L'ampio intervallo di temperature operative consente alla lente a infrarossi non raffreddata di funzionare normalmente in estate calda e gelida in inverno. Il prodotto supporta il lavoro continuo all'aperto 24 ore su 24. La tecnologia ottica BOSHI completa la verifica della resistenza alla polvere, all'acqua e all'impatto della temperatura, in modo che l'obiettivo possa mantenere prestazioni stabili in condizioni climatiche esterne complesse.

4. Capacità ottica a bassa distorsione

La distorsione è controllata entro meno 1,0%. La deformazione geometrica dell'immagine è mantenuta a un livello basso. Quando gli operatori implementano la misurazione delle dimensioni e l'osservazione della posizione per i target termici, è possibile ridurre la deviazione della misurazione causata dalla distorsione della lente. Questa caratteristica lo rendeObiettivo per imaging termico da 50 mmadatto per scenari che richiedono un'analisi del target ad alta precisione.

5. Ampia capacità di regolazione della messa a fuoco

L'intervallo di messa a fuoco da due metri all'infinito si ottiene tramite un meccanismo di messa a fuoco meccanico. Lo stesso obiettivo con attacco M34 può fornire immagini nitide per oggetti controllati a distanza ravvicinata e bersagli monitorati a lunga distanza. Gli integratori di sistema non hanno bisogno di sostituire l'hardware dell'obiettivo quando cambiano la distanza di osservazione, il che migliora la flessibilità dell'applicazione delle apparecchiature.

Campi di applicazione

1. Sicurezza perimetrale e sorveglianza delle frontiere

Questo obiettivo per imaging termico è incorporato in grandi quantità nelle termocamere per esterni. Basandosi sulla funzionalità di rilevamento in tutte le condizioni atmosferiche, realizza l'identificazione delle intrusioni e l'allarme tempestivo perimetrale giorno e notte. In condizioni di oscurità totale, nebbia o scarsa illuminazione, il rilevatore 640×512 abbinato a questa lente a infrarossi a onda lunga può catturare il segnale termico di oggetti intrusi. BOSHI Optical Technology fornisce questo componente ottico a molti produttori di apparecchiature di sicurezza per costruire sistemi di difesa perimetrale.

2. Ispezione termica industriale

La lente a infrarossi non raffreddata serve per il monitoraggio della temperatura delle apparecchiature industriali. Può catturare punti di calore anomali per realizzare la diagnosi dei guasti di surriscaldamento. Gli scenari di utilizzo tipici includono il controllo dello stato delle apparecchiature di fabbrica, il monitoraggio delle apparecchiature delle centrali elettriche e l'ispezione delle perdite di calore nelle tubazioni. L'elevata trasmittanza apportata dal rivestimento AR garantisce un ripristino accurato delle informazioni sulla temperatura dell'oggetto e aiuta il personale a individuare in anticipo i rischi nascosti delle apparecchiature.

3. Osservazione all'aperto e salvataggio tramite ricerca

L'obiettivo da 8‑12μm è assemblato su dispositivi di osservazione a infrarossi. Svolge attività di allerta precoce del pericolo di incendi boschivi, nonché missioni di ricerca e salvataggio sul campo. In ambienti notturni o con nebbia fitta in cui la luce visibile non funziona, la lunghezza focale di 50 mm offre un'adeguata capacità di osservazione a lunga distanza per individuare fonti di calore come punti di incendio e personale intrappolato. La protezione IP67 consente all'obiettivo di adattarsi al clima complesso all'aperto nei siti di soccorso.

4. Sistema a infrarossi montato sul veicolo

Questo obiettivo per imaging termico F1.0 è compatibile con i moduli termici montati sui veicoli. Le piattaforme dei veicoli sono spesso soggette a vibrazioni violente e bruschi sbalzi di temperatura. La struttura meccanica e le prestazioni ambientali verificate dalla tecnologia ottica BOSHI rendono l'effetto ottico a infrarossi costante in uscita dall'obiettivo in condizioni stradali e meteorologiche complicate. Aiuta i sistemi del veicolo a percepire gli obiettivi termici circostanti.

5. Gruppo telecamera a infrarossi non raffreddata

BOSHI otticoLa tecnologia fornisce questo obiettivo termico con attacco M34 come componente ottico principale per i produttori di termocamere OEM e ODM. I partner possono completare l'assemblaggio della telecamera combinando questo obiettivo con un rilevatore 640×512 e moduli di circuito. Il prodotto supporta la regolazione personalizzata della corrispondenza in base ai requisiti del sistema e soddisfa le esigenze di produzione di massa dei produttori di termocamere a infrarossi.
