Obiettivo per imaging termico con lunghezza focale 19 mm

Breve introduzione al prodotto

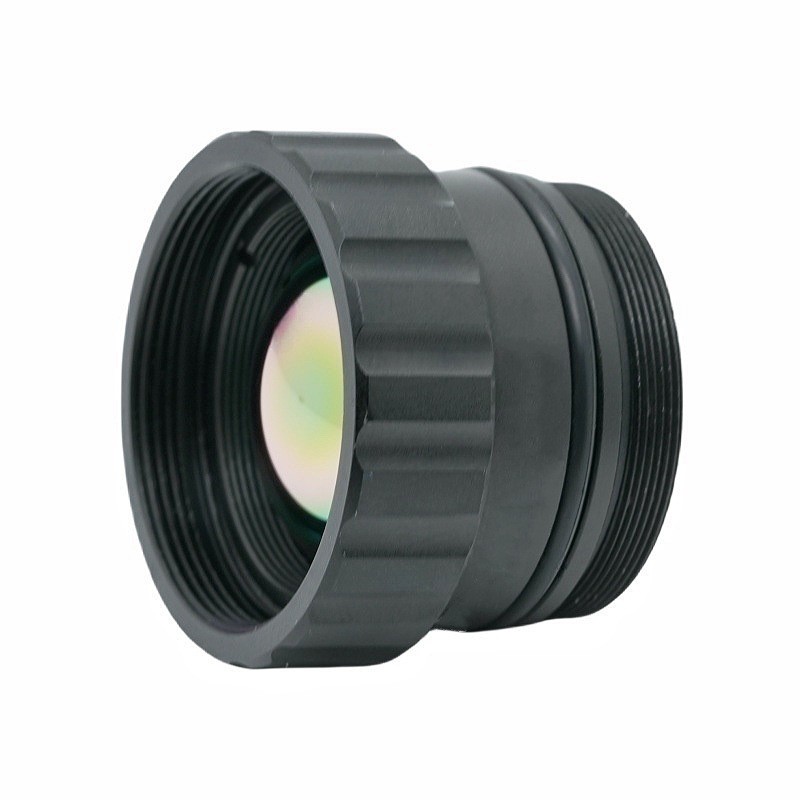

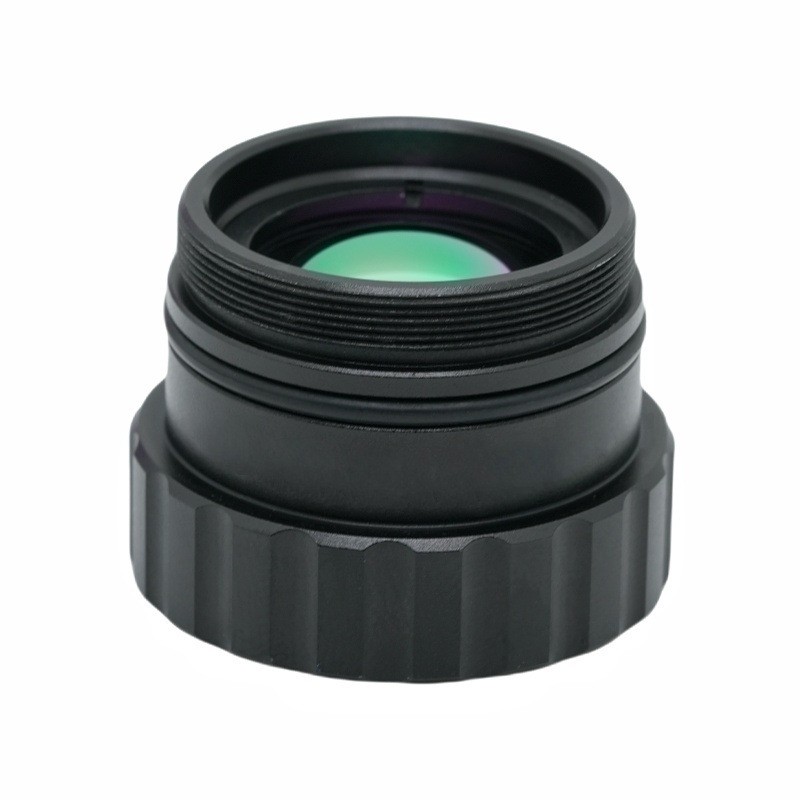

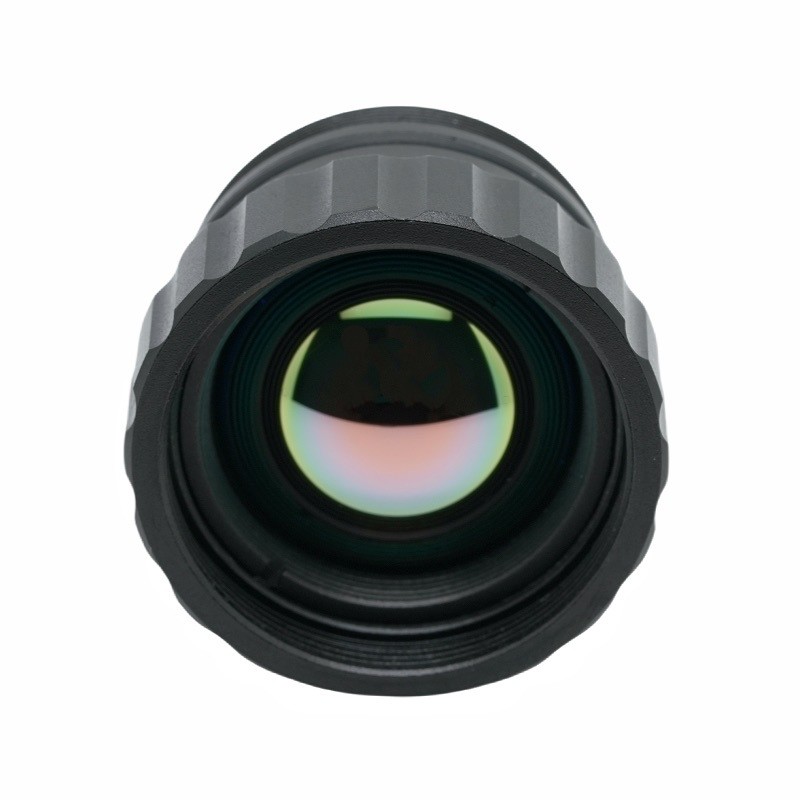

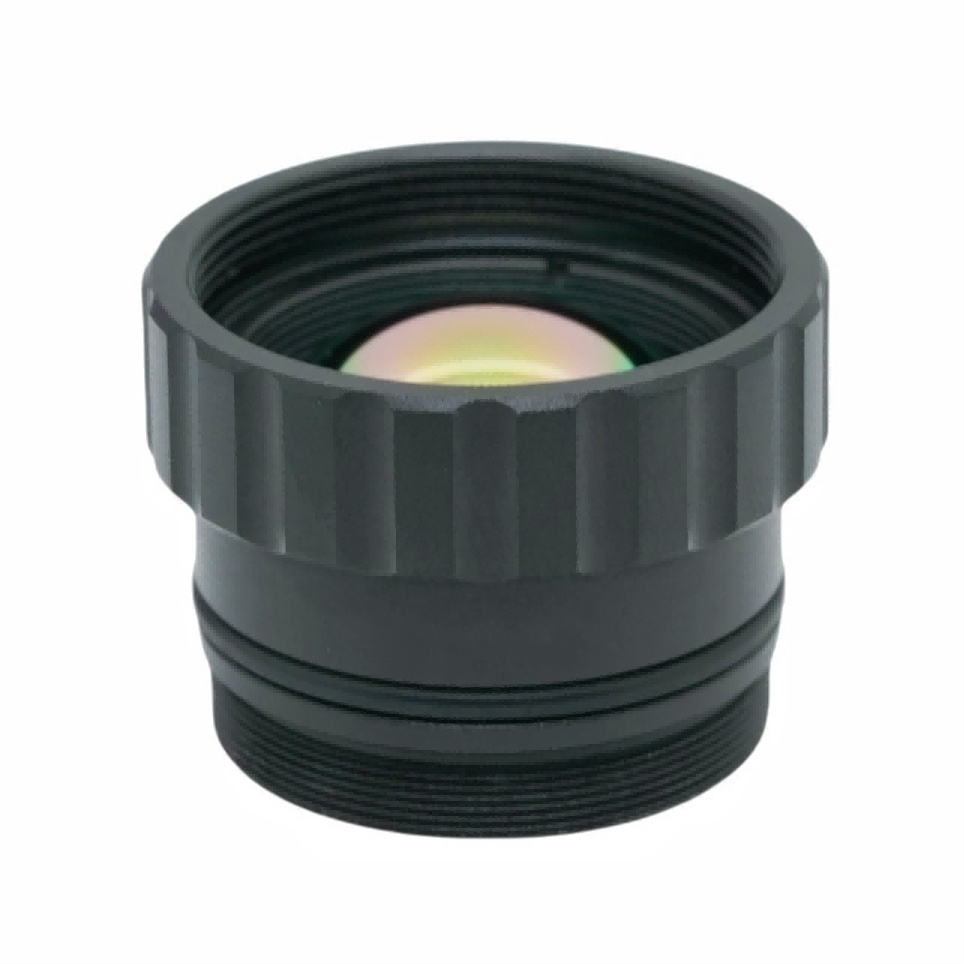

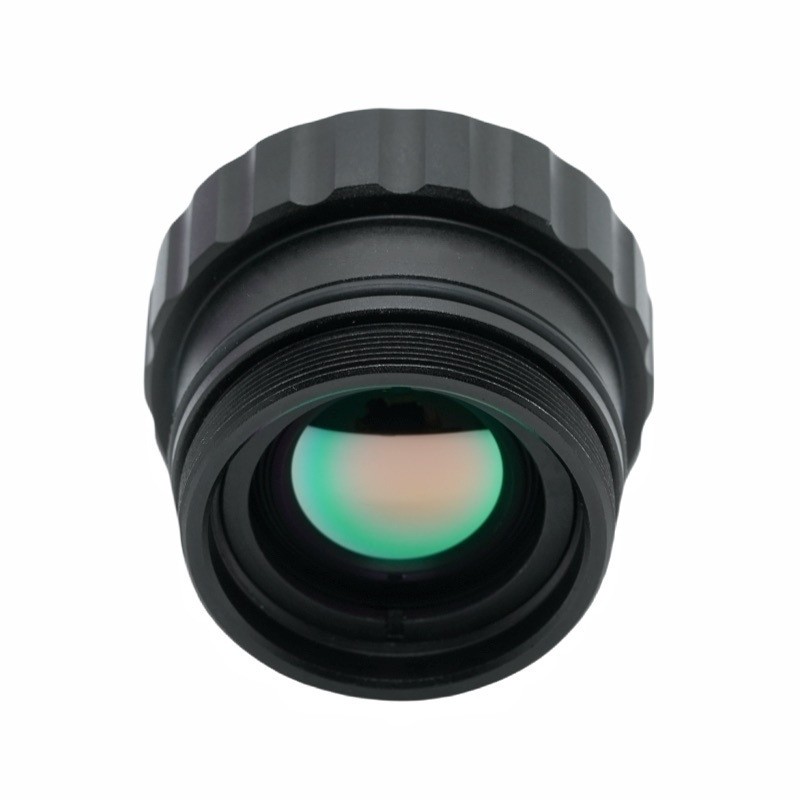

Questa lente termica a infrarossi F1.0 da 19 mm sviluppata da BOSHI Optical Technology è un componente ottico ad alte prestazioni su misura per sistemi di imaging termico a infrarossi a onde lunghe che operano nella banda di lunghezze d'onda di 8-12 μm. Questa lente a infrarossi da 19 mm supporta rilevatori a infrarossi da 640×512,12μm e raggiunge un ottimo equilibrio tra un campo visivo orizzontale moderato e una notevole capacità di raccolta della luce. Prodotta da BOSHI Optical Technology, questa lente a infrarossi a onda lunga applica il rivestimento AR su tutte le superfici ottiche esposte e offre una struttura impermeabile dell'elemento frontale IP67 per far fronte alle complicate condizioni esterne difficili. È dotato di messa a fuoco regolabile che copre da 0,5 metri all'infinito e mantiene prestazioni ottiche costanti da ‑40 ℃ a +80 ℃, offrendo una trasmittanza soddisfacente e un'emissione di illuminazione relativa. Funziona come hardware ottico affidabile per il monitoraggio industriale, la sicurezza perimetrale e le termocamere per la misurazione della temperatura.

Descrizione dettagliata del prodotto

1. Analisi dei parametri

Specifiche ottiche:Questo obiettivo a infrarossi da 19 mm è dotato di un'apertura ultraampia F1.0, il suo campo visivo orizzontale può raggiungere 22,85 gradi, che bilancia bene la distanza di rilevamento e la capacità di copertura della scena. La sua lunghezza d'onda operativa cade sulla finestra atmosferica a infrarossi a onda lunga da 8‑12μm, che funge da banda dello spettro centrale per l'imaging termico passivo. L'ottica per imaging termico è in grado di raccogliere radiazioni infrarosse sufficienti per la ricostruzione dell'immagine.

Compatibilità del rilevatore:La struttura ottica è ottimizzata per adattarsi alla risoluzione 640×512 insieme a rilevatori a infrarossi con passo pixel di 12μm. Può adattarsi perfettamente ai principali moduli sensore IR non raffreddati disponibili sul mercato.

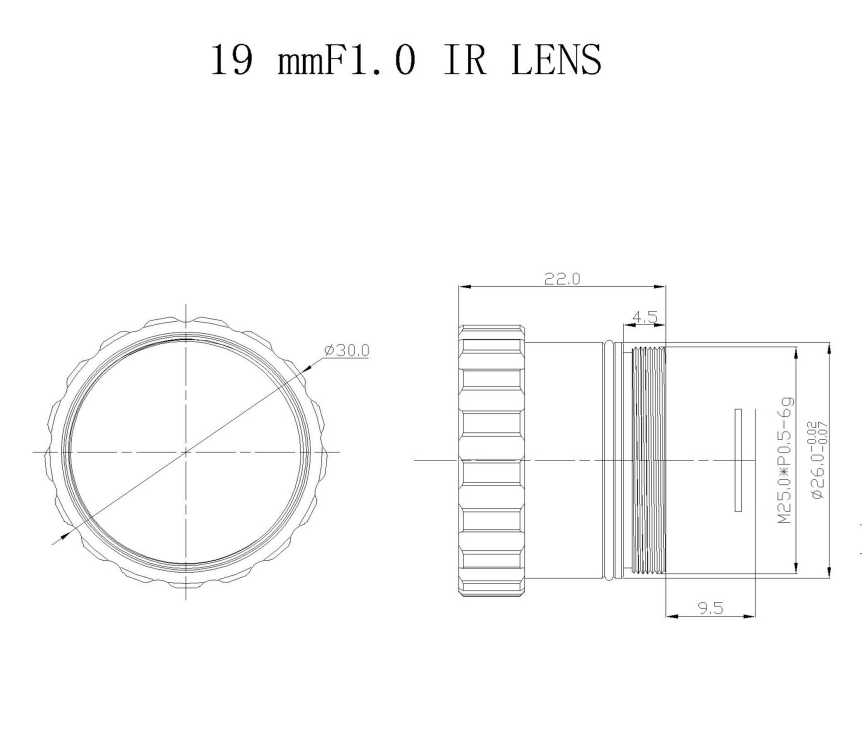

Parametri meccanici e ambientali:Adotta la struttura della filettatura standard di montaggio M25×0,5 per facilitare i lavori di installazione e assemblaggio. L'intervallo di regolazione della messa a fuoco copre da 0,5 metri all'infinito e può soddisfare le esigenze di osservazione sia di soggetti a distanza ravvicinata che di scene a lunga distanza. L'intervallo di temperatura di lavoro si estende da -40 ℃ a +80 ℃, adattandosi ad ambienti di lavoro ultrafreddi e ad alta temperatura. Il componente ottico anteriore raggiunge il grado di protezione IP67 per resistere alle infiltrazioni di polvere e acqua esterne.

Indici di qualità ottica: le superfici ottiche esposte adottano il trattamento di rivestimento AR. La trasmittanza complessiva di questa lente a infrarossi a onda lunga può raggiungere non meno del 90%. La sua illuminazione relativa rimane superiore all'86%. Il valore di distorsione è controllato al di sotto del meno 10% per garantire le prestazioni della geometria dell'immagine.

2. Vantaggi prestazionali

1. Collezione leggera superiore:La struttura ad apertura ultra ampia F1.0 aumenta significativamente l'efficienza di ricezione dei fotoni infrarossi. Quando il segnale della radiazione termica è debole, le termocamere dotate di questa lente a infrarossi da 19 mm possono comunque produrre immagini nitide con contrasto di temperatura.

2. Alta efficienza ottica:Il rivestimento AR collabora con il gruppo di lenti ottiche per ridurre la perdita di energia a infrarossi. La trasmittanza complessiva si mantiene al di sopra del 90%. L'illuminazione relativa superiore all'86% mantiene la luminosità dell'immagine uniforme dal centro verso i bordi ed evita efficacemente il fenomeno degli angoli scuri nell'immagine.

3. Adattabilità ad ambienti difficili:La lente frontale raggiunge il livello di protezione IP67, che blocca l'invasione di polvere e l'erosione degli spruzzi d'acqua. L'ampio range di temperatura di lavoro sopprime efficacemente la deriva termica ottica. La tecnologia ottica BOSHI effettua una rigorosa verifica dell'adattabilità della temperatura per queste ottiche per imaging termico, in modo che le prestazioni di imaging stabili possano essere mantenute in caso di frequenti cambiamenti di temperatura.

4.Regolazione flessibile della messa a fuoco:La gamma di messa a fuoco da 0,5 metri all'infinito supporta il passaggio senza soluzione di continuità tra l'ispezione del bersaglio a breve distanza e le attività di monitoraggio a lungo raggio. Gli utenti possono completare la regolazione della messa a fuoco in base ai requisiti effettivi di distanza dell'oggetto.

5. Distorsione controllabile:L'indice di distorsione resta inferiore al meno 10%. Riduce la deformazione geometrica delle immagini di output e aumenta la precisione della misurazione per scenari applicativi rilevanti per la misurazione della temperatura.

6. Interfaccia standardizzata:La filettatura standard dell'attacco M25×0,5 consente un rapido aggancio e integrazione con la maggior parte dei tradizionali gruppi di termocamere a infrarossi non raffreddate presenti sul mercato. Riduce il carico di lavoro di modifica personalizzata per gli integratori di sistema.

3. Campo di applicazione

1. Sicurezza perimetrale e monitoraggio delle frontiere:Il prodotto ottico di sicurezza è una direzione chiave del prodotto della tecnologia ottica BOSHI. Questo obiettivo IR non raffreddato può essere installato su telecamere di sorveglianza termica per esterni. Implementa il rilevamento degli intrusi per tutto il giorno senza l'assistenza della luce visibile. Gli scenari di utilizzo tipici includono il monitoraggio delle recinzioni perimetrali delle fabbriche, la protezione dei confini dei parchi e i lavori di ispezione delle frontiere.

2.Manutenzione predittiva industriale:Questa lente a infrarossi da 19 mm può essere montata su apparecchiature di ispezione termica. Il personale può utilizzarlo per scoprire guasti di surriscaldamento per impianti elettrici, cuscinetti meccanici, armadi elettrici e sistemi di condutture. Il rilevamento tempestivo dei guasti aiuta a evitare perdite impreviste di arresto delle apparecchiature.

3.Sistemi di prevenzione incendi e allarme rapido:La lente a infrarossi a onda lunga può essere utilizzata in progetti di monitoraggio degli incendi boschivi e in lavori di ispezione del rischio di incendio nei magazzini. Può catturare in anticipo punti anomali di alta temperatura e offrire un segnale di allarme tempestivo in caso di incendi.

4. Sistemi di visione termica montati su veicoli:Serve come componente visivo ausiliario notturno per veicoli speciali. In ambienti completamente bui o in condizioni meteorologiche di nebbia fitta, completa il lavoro di rilevamento di pedoni, ostacoli stradali e animali selvatici.

5. Rilevamento del risparmio energetico negli edifici:Può essere abbinato a termocamere portatili. I lavoratori applicano questa ottica di imaging termico per verificare la situazione di perdita di calore delle pareti dell'edificio, la posizione delle perdite d'aria e i problemi di difetti dello strato isolante. Fornisce supporto dati per la ristrutturazione degli edifici finalizzata al risparmio energetico.

6.Carichi utili del sistema senza pilota:Questo prodotto può essere integrato nei dispositivi UAV. Svolge attività di rilevamento termico aereo, monitoraggio ambientale e ricerca di salvataggio. Le prestazioni IP67 garantiscono il funzionamento del volo UAV all'aperto.
