Descrizione dettagliata del prodotto

1. Parametro

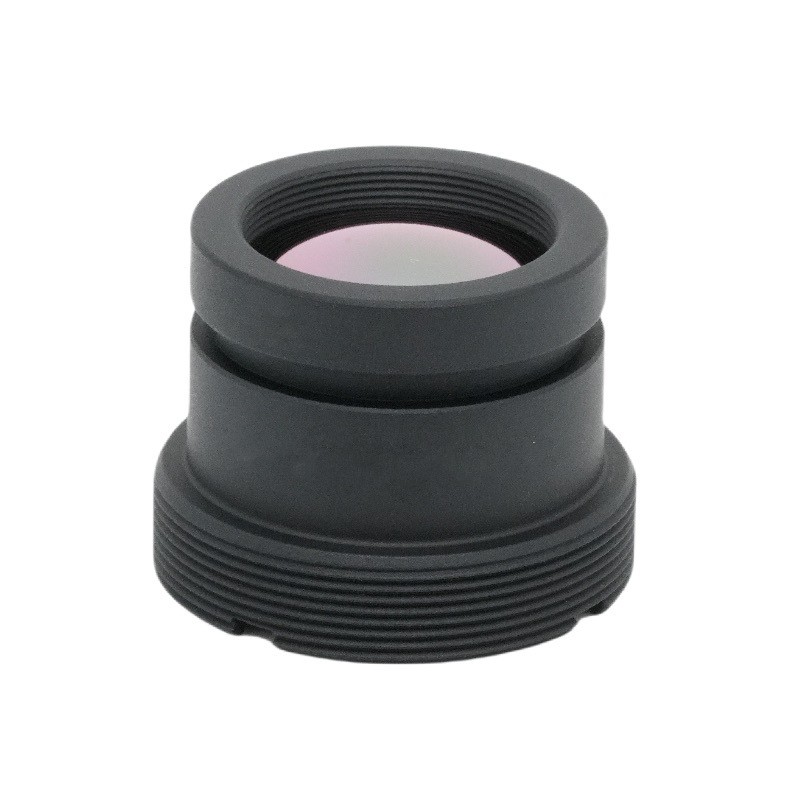

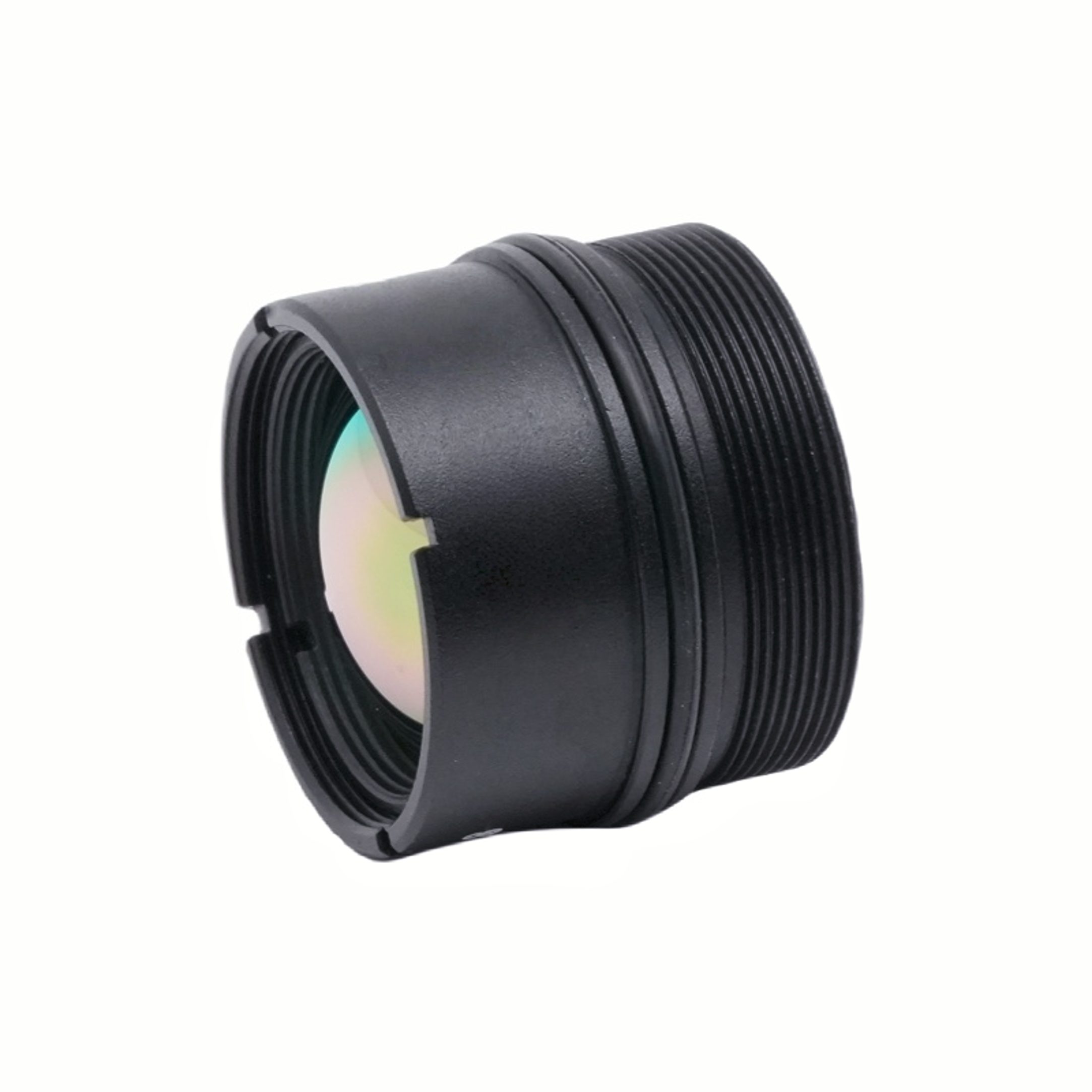

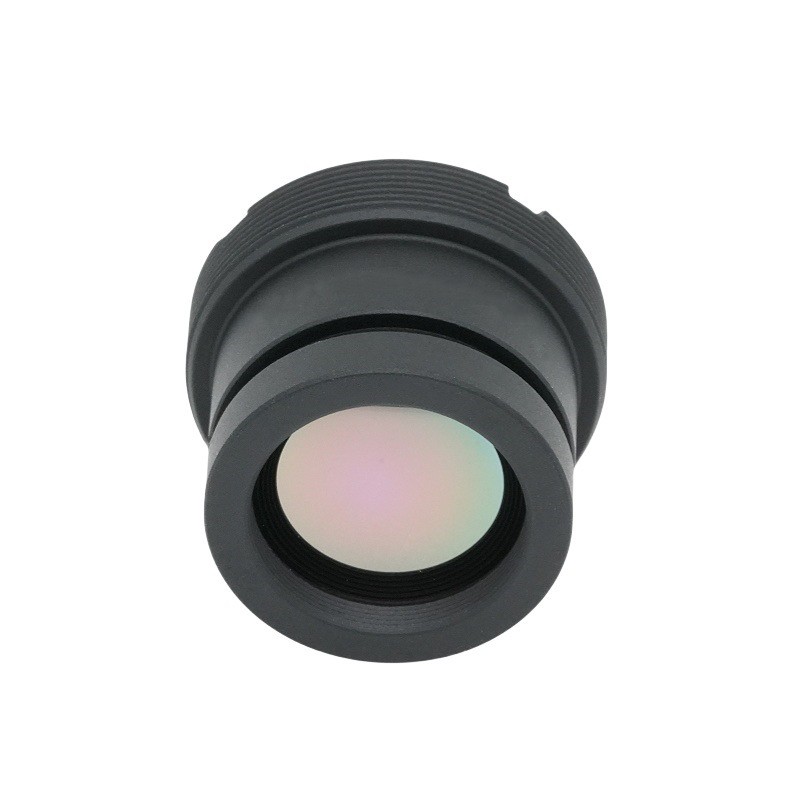

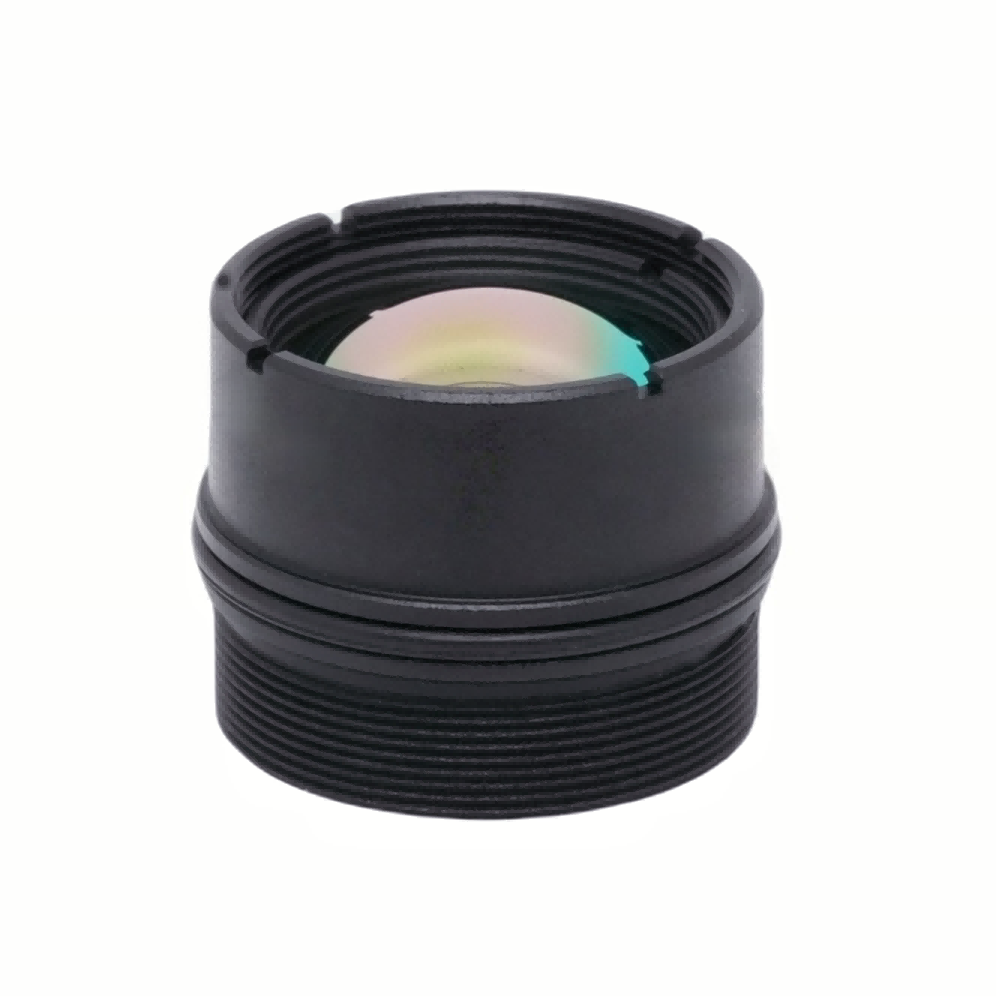

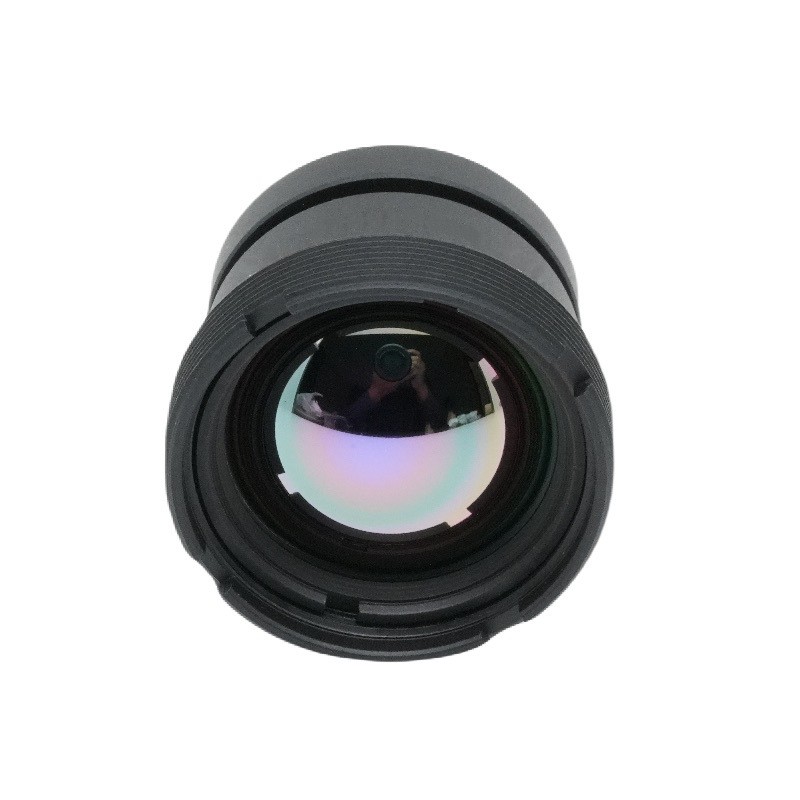

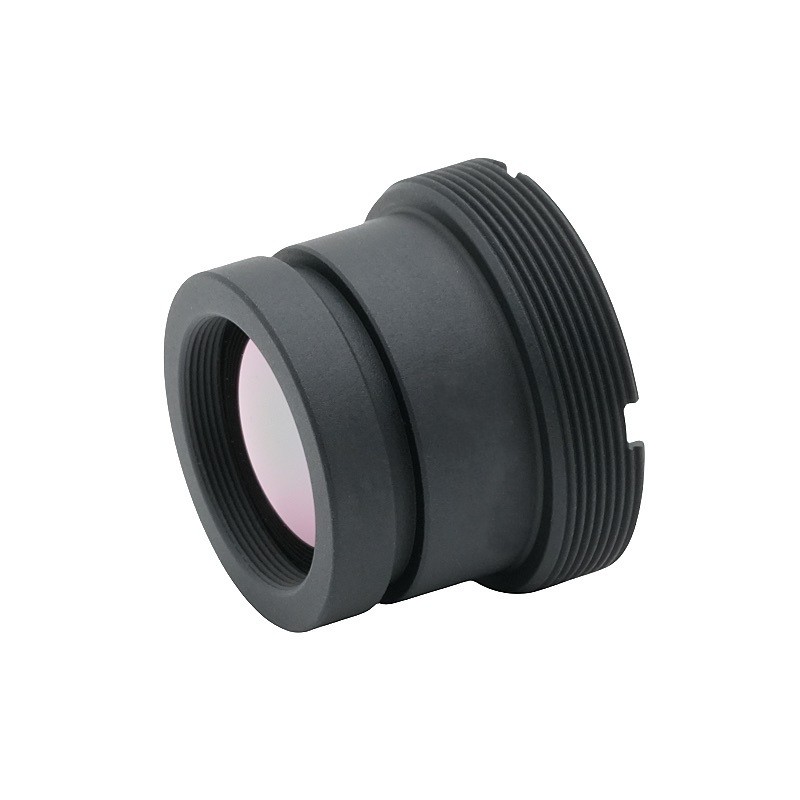

Lunghezza focale e apertura:Lunghezza focale fissa di 13 mm abbinata a un'apertura ultraveloce F1.0. L'ampia apertura massimizza l'ingresso di fotoni infrarossi, migliorando significativamente il rapporto segnale-rumore per i sensori termici.

Spettro di lavoro:Infrarosso a onda lunga (LWIR) da 8–12μm, la finestra di trasmissione atmosferica primaria per il rilevamento termico passivo.

Compatibilità del rilevatore:Si abbina a rilevatori con risoluzione 640×512 con passo pixel di 12μm, formando un campo visivo diagonale di 40,7° (orizzontale: 32,6°, verticale: 26,3°) per l'osservazione a medio raggio.

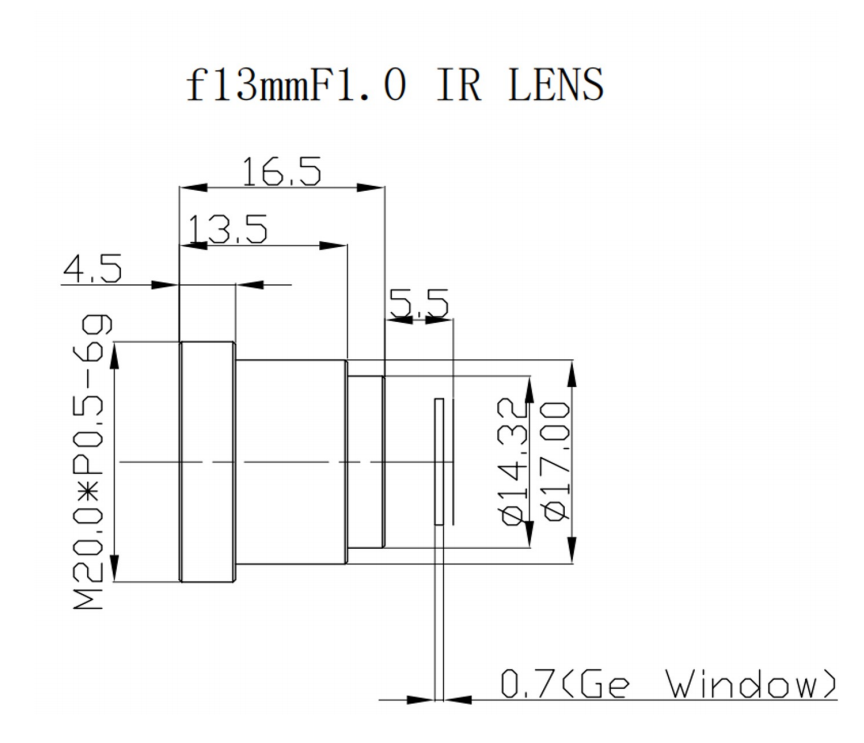

Specifiche meccaniche e ambientali:Attacco M20×0,5 per un facile montaggio; l'elemento frontale raggiunge il grado di protezione IP67. La temperatura operativa è compresa tra -40 ℃ ~ +80 ℃, adattandosi a scenari esterni estremamente freddi e caldi. La gamma di messa a fuoco copre da 1 m all'infinito, supportando bersagli termici sia vicini che distanti.

Indice ottico:≥86% di trasmittanza complessiva, ≥75% di illuminazione relativa; distorsione controllata entro ≤-1,5%. Le ottiche esposte adottano un rivestimento antiriflesso (AR) per ridurre la perdita di riflessione superficiale.

2. Vantaggi prestazionali

Sensibilità termica superiore in condizioni di scarsa illuminazione:L'ampia apertura F1.0 raccoglie molta più energia a infrarossi rispetto agli obiettivi a infrarossi con numero F più lenti, migliorando la chiarezza dell'immagine a lunghe distanze di rilevamento.

Eeccellente uniformità ottica:L'elevata illuminazione relativa garantisce una luminosità uniforme su tutta l'inquadratura dell'immagine, evitando angoli bui. La bassa distorsione mantiene la vera geometria del target per la misurazione e il riconoscimento.

Elevata efficienza spettrale:Il rivestimento AR e una trasmittanza ≥86% riducono al minimo la perdita di energia infrarossa, liberando completamente il potenziale dei rilevatori termici non raffreddati.

Robusta adattabilità ambientale:Il design impermeabile e antipolvere della lente frontale IP67 elimina la necessità di finestre protettive esterne aggiuntive per molte installazioni. L'ampio intervallo di temperature impedisce la sfocatura e il cambiamento delle prestazioni in condizioni di temperatura ambiente estrema.

Compatto e facile da integrare:L'attacco standard M20×0,5 consente un'integrazione perfetta nelle termocamere miniaturizzate sviluppate dai partner di sistema.

3.Campi applicativi

Sicurezza delle frontiere e sorveglianza perimetrale:Monitoraggio termico esterno per rilevamento intrusioni giorno e notte.

Manutenzione predittiva industriale:Rileva guasti da surriscaldamento di apparecchiature elettriche, macchinari e condutture.

Visione termica automobilistica:Sistemi di assistenza alla guida con visione notturna a infrarossi aftermarket.

Sistemi senza pilota:Carichi termici per piccoli UAV, veicoli terrestri senza pilota per ricerca e salvataggio.

Prevenzione incendi e monitoraggio forestale:Identificazione precoce delle fonti di incendio nascoste.

Audit energetico dell'edificio:Ispezione termica per perdite di calore, perdite d'aria e difetti di isolamento.

Sorveglianza marittima:Rilevamento di bersagli marittimi diurni e notturni in condizioni di nebbia.

ShangHai SILK Optical Technology CO., LTD fornisce a questa serie di lenti termiche LWIR un controllo di qualità standardizzato e un servizio di assistenza personalizzabile per soddisfare le richieste di produzione di massa dei produttori di immagini termiche a livello globale.
