Come scegliere un produttore affidabile di lenti ottiche in Cina

La Cina ha una delle catene di fornitura di produzione ottica più complete al mondo. Gli acquirenti possono trovare migliaia di fornitori che offrono obiettivi CCTV, obiettivi per fotocamere automobilistiche, obiettivi per droni, obiettivi per endoscopi, obiettivi per visione artificiale e componenti ottici personalizzati.

La difficoltà non è trovare un fornitore. La difficoltà è trovare un produttore che possa fornire costantemente la qualità dell'immagine promessa durante la fase di campionamento.

Gli obiettivi delle fotocamere possono sembrare semplici dall'esterno, ma le prestazioni ottiche dipendono dal design, dai materiali, dalla precisione dello stampaggio, dal rivestimento, dall'assemblaggio, dalla messa a fuoco e dall'ispezione. Due obiettivi con la stessa lunghezza focale, apertura e innesto possono produrre risultati completamente diversi.

Un produttore affidabile di lenti ottiche dovrebbe quindi essere valutato non solo dal prezzo, dai tempi di consegna o dal numero di prodotti mostrati in un catalogo.

1. Conferma se il fornitore è un vero produttore

Il primo passo è capire cosa effettivamente produce internamente il fornitore.

Alcune aziende si concentrano principalmente sul commercio e sull'acquisto di lenti complete da altre fabbriche. Ciò può essere accettabile per i prodotti standard, ma può diventare un problema quando un progetto richiede modifiche tecniche, analisi dei guasti o produzione di massa stabile.

Un produttore di lenti ottiche capace dovrebbe controllare o gestire da vicino processi chiave come:

Design ottico

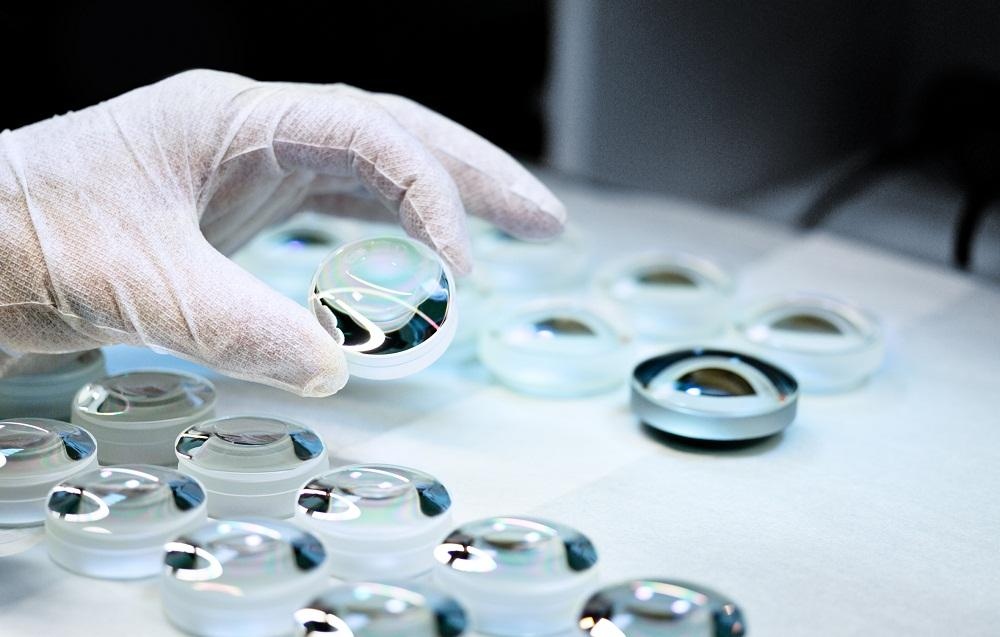

Lavorazione di lenti in vetro

Stampaggio ad iniezione di lenti in plastica

Produzione di stampi di precisione

Rivestimento ottico

Produzione di barilotti di lenti

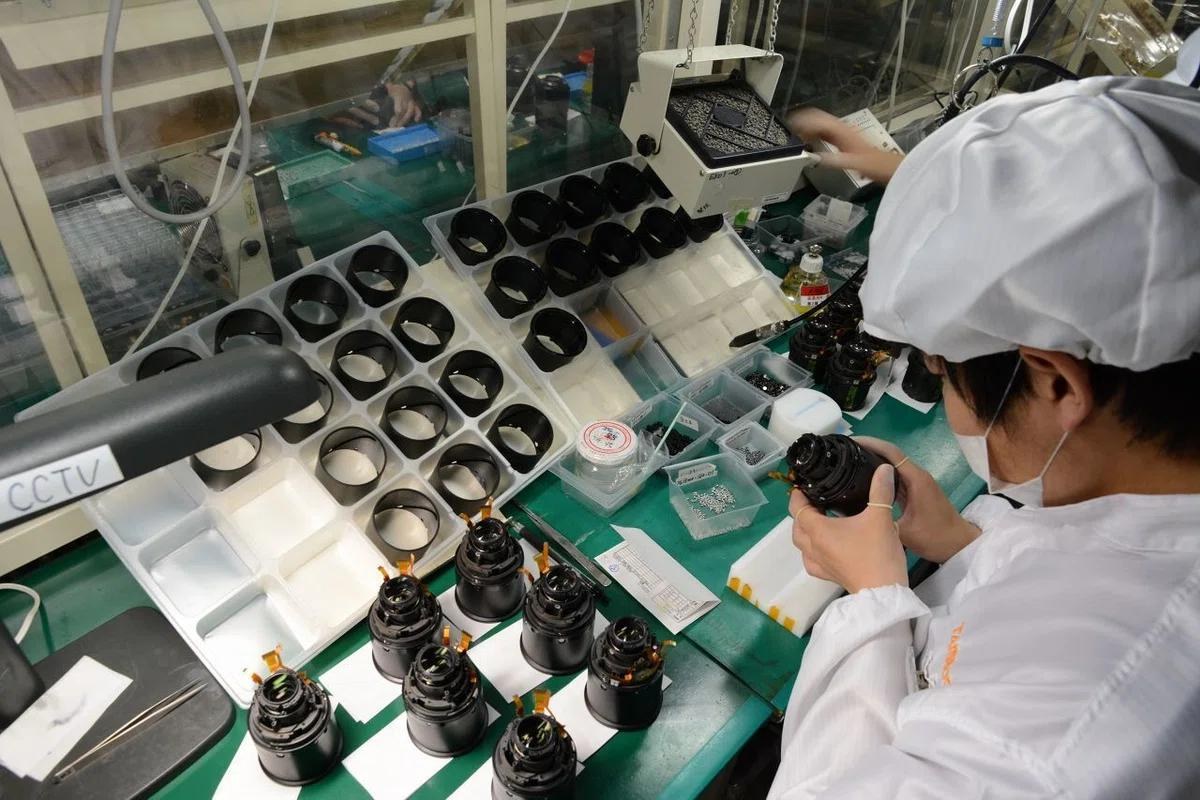

Assemblaggio delle lenti

Focalizzazione e polimerizzazione dell'adesivo

Test MTF

Ispezione finale

Il vantaggio di un produttore integrato non è semplicemente la riduzione dei costi. Il vantaggio maggiore è la risoluzione più rapida dei problemi.

Quando un'immagine mostra angoli morbidi, sfumature di colore, variazioni di messa a fuoco o scarso contrasto in condizioni di scarsa illuminazione, la causa potrebbe derivare dal design ottico, dalla centratura degli elementi, dalla tolleranza del cilindro, dallo spessore del filtro, dalla pressione del gruppo o dalla corrispondenza del sensore.

Un produttore con controllo tecnico e di produzione può indagare sulla causa. Un rivenditore di solito può solo inoltrare il reclamo.

2. Valutare la capacità ingegneristica, non le dimensioni del catalogo

Un ampio catalogo di prodotti non significa automaticamente una forte ingegneria ottica.

Un test più utile consiste nel fornire al fornitore i requisiti effettivi del progetto e osservare le domande che pongono.

Un produttore di lenti ottiche professionale dovrebbe confermare informazioni quali:

Modello e formato del sensore

Dimensioni dei pixel e risoluzione target

Campo visivo richiesto

Distanza di lavoro

Spazio di installazione disponibile

Ambiente di illuminazione

Requisiti di imaging diurno e notturno

Limiti di distorsione

Requisiti CRA

Temperatura operativa

Requisiti impermeabili o ambientali

Fai attenzione se un fornitore consiglia un obiettivo dopo aver ascoltato solo la lunghezza focale.

Un obiettivo da 2,8 mm o 4 mm non è adatto a tutte le fotocamere che utilizzano la stessa dimensione del sensore. La risoluzione del sensore, il cerchio dell'immagine, il CRA, il vetro di copertura, il filtro IR-cut, la struttura del modulo e la distanza di applicazione possono tutti influenzare il risultato finale.

I migliori fornitori non si limitano a vendere i modelli di lenti esistenti. Aiutano i clienti a tradurre i requisiti applicativi in ​​specifiche ottiche.

3. Chiedi come vengono testate le prestazioni dell'obiettivo

Termini come “alta risoluzione”, “bassa distorsione” e “buona visione notturna” sono facili da stampare sulla pagina di un prodotto.

Testare i dati è più significativo.

A seconda dell'applicazione, un produttore di lenti affidabile dovrebbe essere in grado di eseguire o fornire:

Test MTF

Test della risoluzione

Misurazione del campo visivo

Misurazione della distorsione

Test di illuminazione relativa

Valutazione CRA

Ispezione dell'eccentricità

Misurazione dimensionale

Cicli della temperatura

Test di impermeabilità

Test focalizzati diurni e notturni

L'MTF è particolarmente importante perché le etichette megapixel non raccontano la storia completa.

Due obiettivi possono essere entrambi descritti come adatti per fotocamere da 5 MP, ma uno può mantenere un buon contrasto su tutta l'immagine mentre l'altro diventa notevolmente morbido vicino ai bordi.

Gli acquirenti dovrebbero anche chiedersi se i test ottici vengono eseguiti solo su campioni di sviluppo o durante la produzione di massa.

Produrre un campione eccellente è relativamente facile. Produrre migliaia di obiettivi con prestazioni costanti è la vera sfida.

4. Prestare attenzione alla coerenza tra campione e produzione

Molti progetti di fotocamere riscontrano lo stesso problema:

I campioni sembrano buoni, ma le unità di produzione di massa mostrano una messa a fuoco o una nitidezza dei bordi incoerenti.

Le prestazioni dell'obiettivo possono cambiare a causa di variazioni molto piccole in:

Spaziatura delle lenti

Centratura degli elementi

Dimensioni della canna

Volume adesivo

Forza di assemblaggio

Posizione di messa a fuoco

Installazione del filtro

Allineamento del sensore

Un produttore affidabile dovrebbe avere controlli di processo chiari per queste variabili.

Le domande utili includono:

La messa a fuoco viene eseguita manualmente o automaticamente?

Vige l'ordinamento MTF?

Come vengono gestiti i campioni Golden?

È possibile tracciare i lotti di produzione?

Come vengono analizzate le unità difettose?

Come vengono registrate le modifiche tecniche?

Il prezzo unitario più economico può diventare rapidamente costoso quando lenti incompatibili creano rilavorazioni, spedizioni ritardate, reclami dei clienti o resi sul campo.

In ottica, la coerenza è parte del prodotto.

5. Scegli un produttore con esperienza applicativa pertinente

Diverse applicazioni di imaging richiedono priorità ottiche diverse.

L'obiettivo di una telecamera di sicurezza può concentrarsi su:

Sensibilità alla scarsa illuminazione

Ampia copertura della scena

Stabilità della messa a fuoco diurna e notturna

Lunga vita operativa

Riconoscimento di persone e veicoli

L'obiettivo di una dash cam potrebbe richiedere:

Ampia immagine dinamica

Resistenza alla temperatura

Struttura compatta

Prestazioni stabili sotto vibrazione

Un obiettivo per drone può dare la priorità a:

Costruzione leggera

Ampio campo visivo

Chiarezza del movimento

TTL compatto

Una lente per endoscopio medico potrebbe aver bisogno di:

Dimensioni estremamente ridotte

Breve distanza di lavoro

Profondità di campo controllata

Precisione del colore

Prestazioni impermeabili

I produttori con esperienza in più settori sono spesso più bravi a comprendere i compromessi a livello di sistema.

Ottica Boshisviluppa soluzioni ottiche per sorveglianza di sicurezza, imaging automobilistico, dispositivi intelligenti, droni, imaging medico, robotica e altri sistemi visivi. Questa gamma di esperienze aiuta l'azienda a valutare un obiettivo in base all'applicazione finale piuttosto che trattare ogni richiesta come una semplice selezione della lunghezza focale.

6. Non giudicare gli obiettivi per condizioni di scarsa illuminazione solo dal numero F

Le prestazioni in condizioni di scarsa illuminazione sono diventate sempre più importanti nelle telecamere di sicurezza, nei trasporti intelligenti, nella robotica e nei sistemi di visione AI.

Un numero F più piccolo generalmente significa un'apertura maggiore e più luce che entra nell'obiettivo. Tuttavia, l’apertura da sola non garantisce una buona qualità dell’immagine.

I sistemi ottici ad ampia apertura devono inoltre controllare:

Aberrazione sferica

Coma

Aberrazione cromatica

Nitidezza dei bordi

Illuminazione relativa

Ghosting

Coerenza del focus

Un obiettivo F1.0 può sembrare impressionante su una scheda tecnica, ma la vera sfida è mantenere una risoluzione utilizzabile e prestazioni di produzione stabili con un'apertura così ampia.

Questo è il motivo per cui gli acquirenti che sviluppano telecamere per la visione notturna a colori dovrebbero chiedere risultati di imaging effettivi, dati MTF e confronti in condizioni di scarsa illuminazione anziché fare affidamento solo sul valore di apertura.

7. Comprendere la differenza tra l'imaging a infrarossi e quello a luce nera

Le tradizionali telecamere di sicurezza a infrarossi utilizzano LED IR per illuminare una scena buia. Questa soluzione rimane utile in ambienti con poca o nessuna luce visibile, ma l'immagine notturna è solitamente monocromatica.

Gli obiettivi delle telecamere di sicurezza a luce nera seguono un approccio diverso.

Un obiettivo per luce nera ad ampia apertura raccoglie una maggiore quantità di luce visibile disponibile, aiutando la fotocamera a preservare le informazioni sul colore in ambienti scarsamente illuminati. Questo può essere utile per:

Identificazione dell'abbigliamento

Riconoscimento del colore del veicolo

Monitoraggio dei parcheggi

Sorveglianza residenziale

Sicurezza stradale

Classificazione degli oggetti AI

Ottica Boshioffre una soluzione compatta di obiettivi di sicurezza M12 con una lunghezza focale di 4 mm, un'apertura F1.0, compatibilità con sensori da 1/2,7 pollici e supporto per sistemi di imaging da 2 a 5 MP.

L'obiettivo è progettato per applicazioni di sorveglianza a colori in condizioni di scarsa illuminazione in cui la luce disponibile deve essere utilizzata in modo più efficiente.

Tuttavia, un produttore affidabile dovrebbe anche spiegare chiaramente la limitazione: una lente passiva non può produrre immagini a colori reali nell'oscurità assoluta senza una fonte di luce esterna.

Per ambienti completamente bui potrebbe comunque essere necessaria un'illuminazione bianca supplementare o a infrarossi.

Una comunicazione tecnica onesta è uno dei segni più chiari di un fornitore affidabile.

8. Controlla la capacità di personalizzazione

I prodotti standard sono utili per i test iniziali, ma molti progetti di fotocamere richiedono eventualmente modifiche.

I requisiti di personalizzazione comuni includono:

Modifica della lunghezza focale

Ottimizzazione del FOV

Regolazione della distorsione

Cambiamenti dell'apertura

Diversi filtri IR-cut

Ottimizzazione diurna e notturna a 850 nm o 940 nm

Modifica del cilindro o della filettatura

Design front-end impermeabile

Integrazione del vetro di copertura

Corrispondenza CRA

Compensazione della temperatura

Prima di scegliere un produttore di lenti ottiche in Cina, gli acquirenti dovrebbero verificare se le discussioni tecniche possono coinvolgere direttamente gli ingegneri ottici.

Un fornitore professionale potrebbe non promettere immediatamente che ogni requisito sia possibile. A volte la risposta corretta è che l’obiettivo deve prima essere testato con il sensore e il modulo fotocamera del cliente.

Questa risposta può sembrare meno conveniente, ma spesso previene errori costosi.

9. Revisione dei sistemi di qualità e delle attrezzature di produzione

Le certificazioni non garantiscono prodotti perfetti, ma indicano se un produttore ha stabilito processi strutturati.

A seconda del progetto, gli acquirenti possono rivedere:

ISO 9001

ISO 14001

ISO 45001

IATF 16949

Ispezione del materiale in entrata

Ispezione del processo

Norme di ispezione finale

Tracciabilità dei lotti

Procedure di azioni correttive

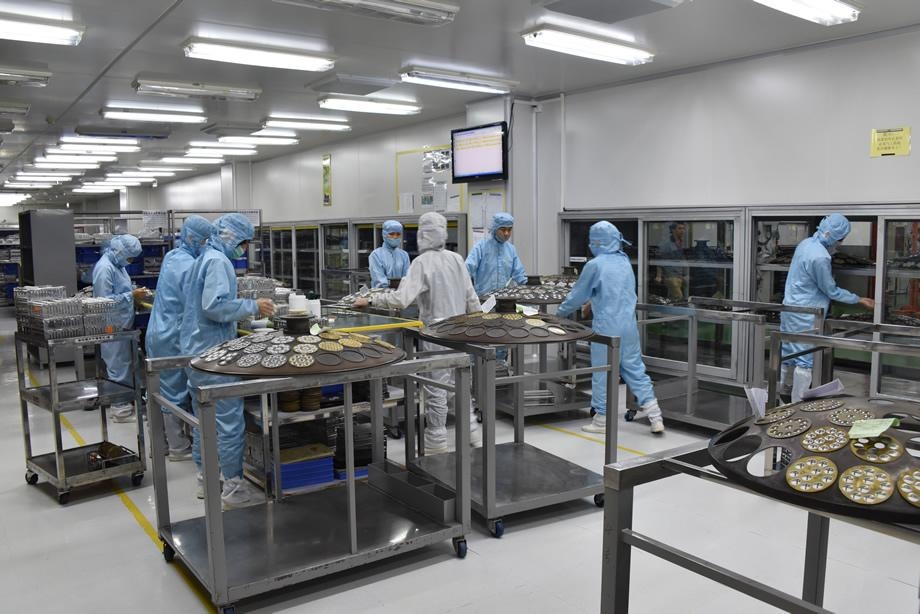

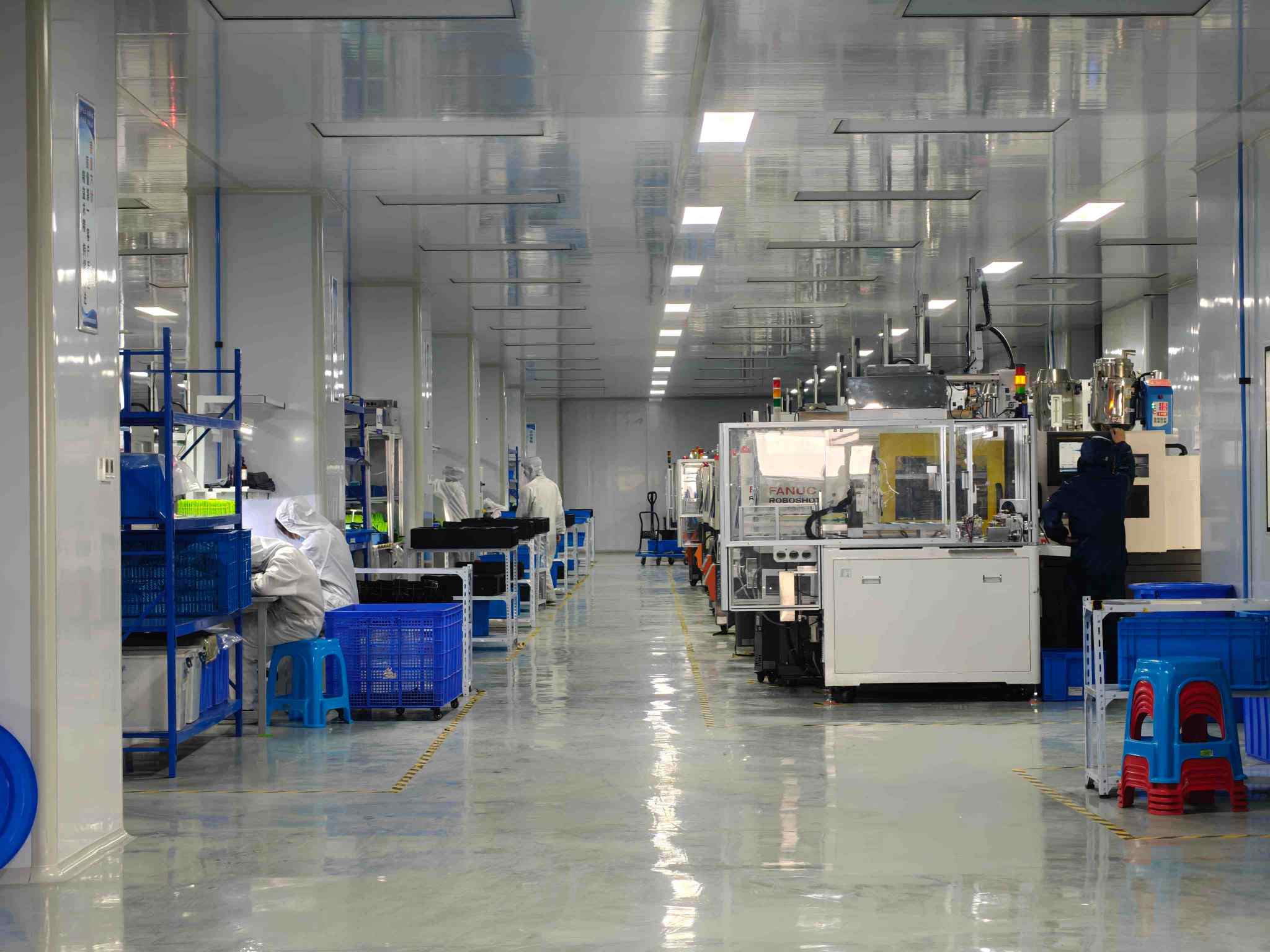

Ottica Boshi gestisce una catena di produzione integrata che copre lavorazione ottica, stampaggio di precisione, stampaggio a iniezione, rivestimento, assemblaggio di lenti e controllo di qualità.

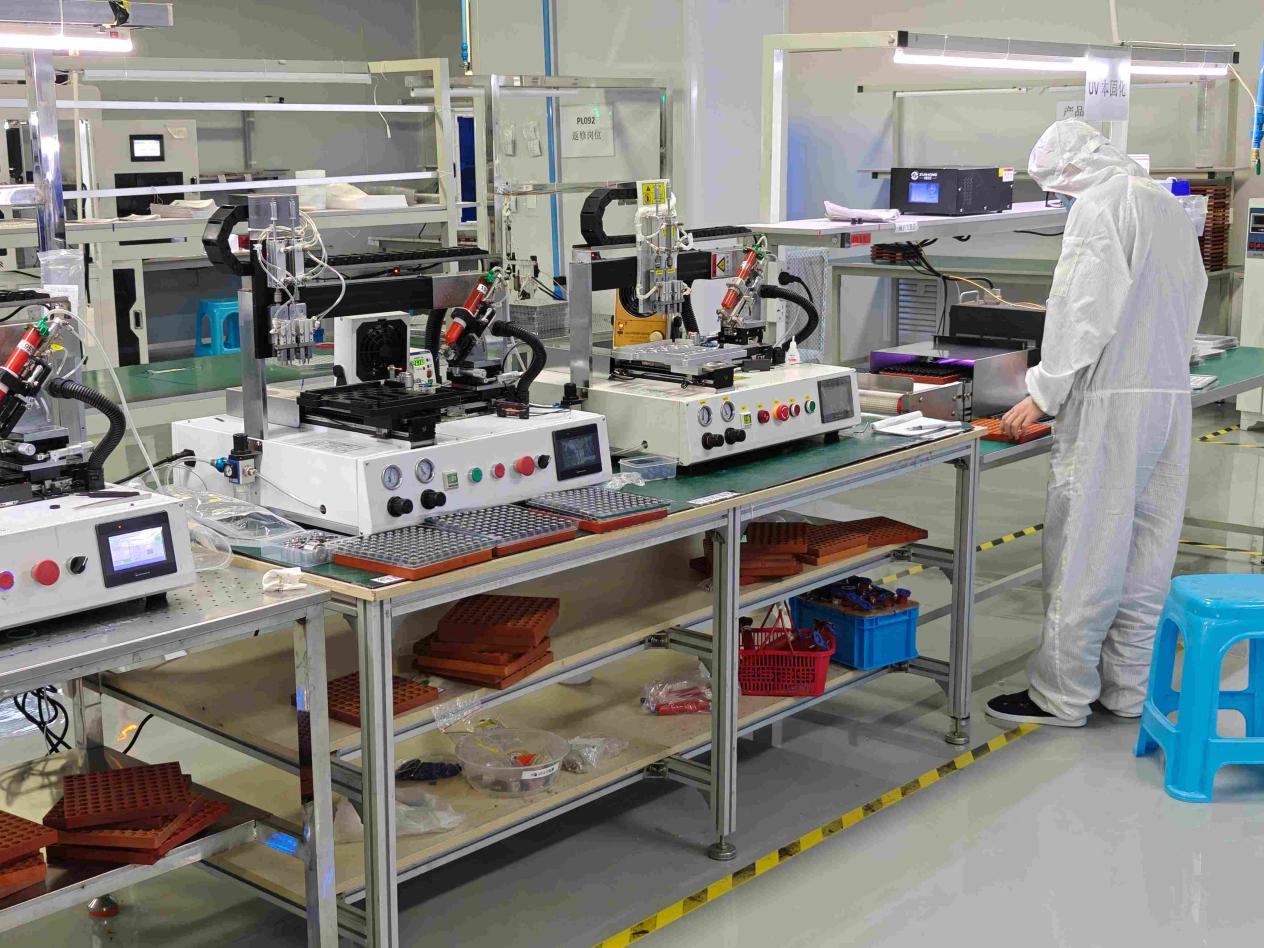

L'azienda utilizza inoltre apparecchiature per l'assemblaggio automatizzato, lo smistamento MTF, la misurazione dimensionale, l'ispezione dell'eccentricità e i test di affidabilità ambientale.

Il valore di questa attrezzatura non è l'aspetto della fabbrica. Il suo scopo è ridurre la variazione tra i campioni e la produzione di massa.

10. Confronta il costo totale del progetto, non solo il prezzo unitario

Il prezzo è importante, soprattutto nei progetti di fotocamere ad alto volume.

Ma non sempre il preventivo più basso è la soluzione più economica.

Il costo totale di una lente comprende:

Prezzo unitario

Tempo di sviluppo

Tempo di sintonizzazione della fotocamera

Resa dell'assemblaggio

Rilavorazione

Stabilità di consegna

Analisi dei guasti

Resi dei clienti

Reputazione del prodotto

Risparmiare una piccola somma su ciascun obiettivo potrebbe non essere utile se la fotocamera richiede una messa a fuoco ripetuta o produce immagini notturne instabili.

Il miglior produttore di lenti ottiche di solito non è il fornitore più economico.

È il fornitore che riduce l’incertezza tecnica e produttiva.

Perché gli acquirenti lavorano con Ottica Boshi

Ottica Boshi combina capacità di ingegneria ottica, produzione, assemblaggio, test e personalizzazione per un'ampia gamma di applicazioni per fotocamere.

L'azienda supporta i clienti con:

Obiettivi per fotocamera standard e personalizzati

Corrispondenza sensore e obiettivo

Ottimizzazione ottica e meccanica

Valutazione del campione

Soluzioni di imaging in condizioni di scarsa illuminazione

Controllo di qualità della produzione di massa

Servizi OEM e ODM

Per i progetti di telecamere di sicurezza, Boshi Optics è in grado di fornire obiettivi di sorveglianza convenzionali, obiettivi grandangolari, obiettivi Starlight, soluzioni a infrarossi e obiettivi a luce nera ad ampia apertura per immagini notturne a colori.

L'obiettivo non è promuovere una lente per ogni applicazione.

L'obiettivo è selezionare o sviluppare la soluzione ottica che meglio si adatta al sensore, alle condizioni di illuminazione, alla struttura di installazione e ai requisiti dell'immagine.

Conclusione

Scegliere un produttore affidabile di lenti ottiche in Cina richiede molto più che confrontare prezzi e listini di prodotti.

Gli acquirenti dovrebbero valutare:

Capacità produttiva reale

Supporto di ingegneria ottica

Metodi di prova

Coerenza della produzione

Esperienza applicativa

Capacità di personalizzazione

Sistemi di qualità

Onestà tecnica

Un produttore di obiettivi affidabile dovrebbe comprendere non solo come produrre un obiettivo, ma anche il modo in cui tale obiettivo influisce sull'intero sistema fotografico.

Ottica Boshi supporta i clienti dalla selezione ottica iniziale fino al test dei campioni e alla produzione di massa, fornendo soluzioni di obiettivi per fotocamere per sicurezza, settore automobilistico, medicina, droni, robotica e altre applicazioni di imaging.

Il fornitore giusto fa molto di più che fornire componenti ottici.

Un fornitore affidabile aiuta a controllare l'immagine finale.
