La spiegazione della risoluzione dell'obiettivo: dai megapixel alle prestazioni ottiche reali

1. La risoluzione del sensore e la risoluzione dell'obiettivo sono cose diverse

Cominciamo con l’equivoco di base:

Sensore da 8 MP ≠ Obiettivo da 8 MP

Un sensore determina quanti pixel sono disponibili per registrare le informazioni.

Per esempio:

Un sensore da 8 MP può contenere:

3840 × 2160 pixel

Milioni di unità fotosensibili

La capacità di memorizzare dati di immagine ad alta risoluzione

Tuttavia, l'obiettivo determina se le informazioni ottiche in ingresso contengono dettagli sufficienti per tali pixel.

Pensatela in questo modo:

Un sensore è come uno schermo ad alta risoluzione.

L'obiettivo è come l'immagine sorgente visualizzata.

Un monitor 4K non può mostrare la vera qualità 4K se il contenuto originale è solo 720p.

Lo stesso principio vale per le fotocamere.

2. Perché più megapixel non significano sempre immagini migliori

Molti clienti credono:

10 MP > 8 MP > 5 MP

Perciò:

Più pixel = immagine migliore.

Questo è vero solo in parte.

I sensori a risoluzione più elevata richiedono:

Migliore risoluzione ottica

Vetro di qualità superiore

Produzione di lenti più precisa

Migliore allineamento ottico

Altrimenti, l’aumento dei megapixel può rivelare più problemi:

Immagini morbide

Scarsa nitidezza dei bordi

Aberrazione cromatica

Contrasto ridotto

In alcuni casi, un sistema ottico da 5 MP ben progettato può superare un sistema da 8 MP scarsamente abbinato.

3. L'obiettivo è il fattore limitante in molti sistemi ad alta risoluzione

Nell'ingegneria ottica, spesso descriviamo l'obiettivo come il “custode” delle informazioni.

Perché?

Perché prima che il sensore riceva un'immagine, l'obiettivo ha già deciso:

Quali dettagli vengono conservati

Quali dettagli sono andati perduti

Quanto contrasto rimane

Quanto accuratamente vengono riprodotti i bordi

Una volta perse le informazioni ottiche, il software non può recuperarle completamente.

Gli algoritmi AI possono migliorare le immagini.

L'elaborazione delle immagini può ridurre il rumore.

Ma nessun algoritmo può ricreare perfettamente dettagli che non sono mai stati catturati.

4. Comprendere l'MTF: la reale misurazione della risoluzione dell'obiettivo

Quando gli ingegneri valutano le prestazioni degli obiettivi, non guardano semplicemente le etichette dei megapixel.

Esaminano parametri ottici come:

MTF (Mfunzione di trasferimento dell'odulazione)

MTF descrive l'efficacia con cui un obiettivo trasferisce contrasto e dettagli dal mondo reale al sensore di immagine.

Spiegato semplicemente:

MTF più alto = Migliore riproduzione dei dettagli

Un obiettivo con elevate prestazioni MTF può riprodurre:

Texture fini

Piccoli oggetti

Bordi taglienti

Dettagli ad alta frequenza

Perché il sistema multilaterale di negoziazione conta più del “rating MP”

Due obiettivi possono essere entrambi pubblicizzati come:

“Compatibile con 8MP”

Ma le loro prestazioni effettive possono essere completamente diverse.

Una lente può fornire:

Immagine centrale nitida

Buone prestazioni ai bordi

Contrasto stabile

Un altro potrebbe mostrare:

Angoli morbidi

Dettaglio ridotto

Scarso contrasto

La differenza appare immediatamente nelle applicazioni reali.

5. La nitidezza centrale non è sufficiente

Un errore comune durante la valutazione della lente è controllare solo l'area centrale.

Ma le applicazioni reali richiedono l'intera immagine.

Per esempio:

Sorveglianza di sicurezza

Una fotocamera grandangolare potrebbe dover identificare:

Veicoli ai margini

Persone che entrano dagli angoli

Targhe lontane dal centro

Visione artificiale

I sistemi industriali possono analizzare:

Oggetti in tutto il campo

Punti di misurazione

Posizioni dei difetti

Robotica

I sistemi di intelligenza artificiale richiedono:

Informazioni ambientali stabili

Confini degli oggetti accurati

Un obiettivo nitido solo al centro non è necessariamente un obiettivo ad alte prestazioni.

6. Abbinamento sensore e obiettivo: il passaggio ingegneristico dimenticato

Un sensore ad alta risoluzione richiede un'attenta corrispondenza ottica.

Gli ingegneri devono considerare:

Dimensioni del sensore

Esempi:

1/2,7"

1/1,8"

1/1,2"

Un obiettivo progettato per un sensore più piccolo può causare:

Vignettatura

Angoli bui

Utilizzo ridotto delle immagini

Dimensione pixel

I sensori moderni utilizzano spesso pixel più piccoli.

I pixel più piccoli richiedono una migliore risoluzione ottica.

Se l'obiettivo non è in grado di risolvere la frequenza spaziale richiesta, i pixel aggiuntivi forniscono poco valore.

Compatibilità CRA

Anche la corrispondenza del Chief Ray Angle (CRA) è importante.

Una scarsa corrispondenza può portare a:

Sfumatura di colore

Luminosità ridotta

Degrado dell'immagine

7. Perché la qualità ottica diventa più importante con lo sviluppo dell'intelligenza artificiale

C’è un altro motivo per cui la risoluzione dell’obiettivo è importante oggi:

Intelligenza artificiale.

I moderni sistemi di intelligenza artificiale fanno molto affidamento sulla qualità delle immagini.

Le applicazioni includono:

Riconoscimento facciale

Identificazione del veicolo

Visione robotica

Ispezione industriale

Trasporti intelligenti

L’intelligenza artificiale non comprende l’“intento”.

Analizza i modelli dai pixel.

Una scarsa risoluzione ottica crea:

Caratteristiche mancanti

Classificazione errata

Punteggi di confidenza più bassi

Un obiettivo migliore fornisce dati migliori.

Dati migliori creano decisioni IA migliori.

8. La domanda comune dei clienti: "Questo obiettivo può supportare 8 MP?"

Questa è una delle domande che gli ingegneri ottici sentono spesso.

Ma la risposta è più complicata di “sì” o “no”.

Una valutazione professionale dovrebbe considerare:

Modello del sensore

Dimensione pixel

Distanza di applicazione

Campo visivo

Ambiente di illuminazione

Qualità dell'immagine richiesta

Un obiettivo non dovrebbe solo “supportare” un sensore.

Dovrebbe essere ottimizzato per l'intero sistema di imaging.

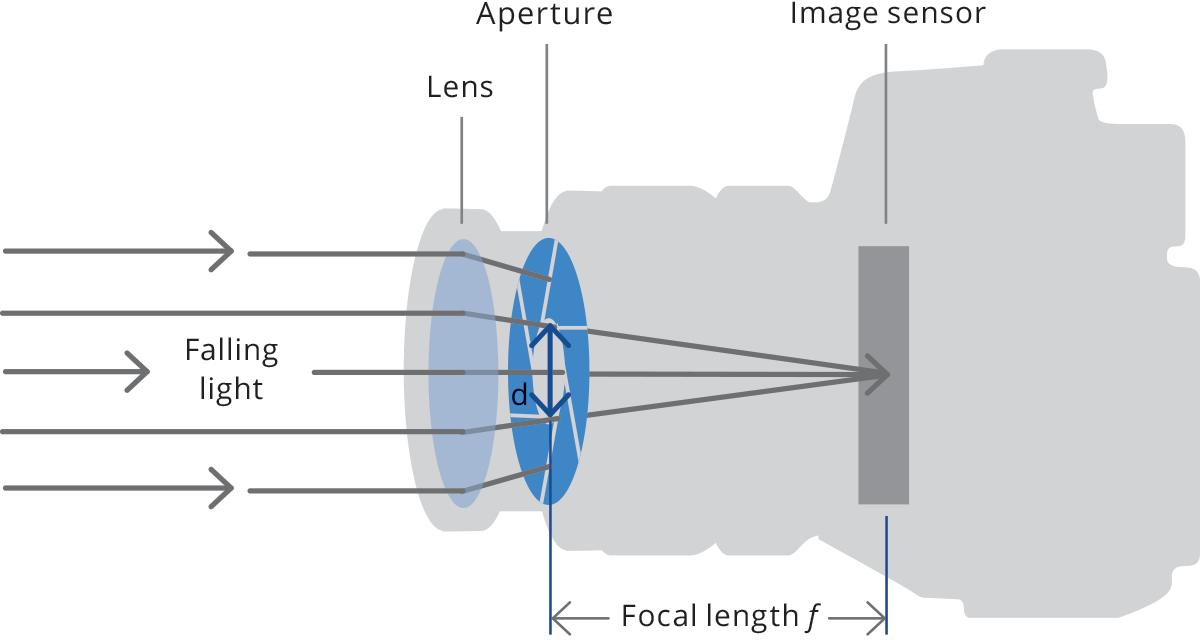

9. Scegliere l'obiettivo giusto: la risoluzione è solo un pezzo del puzzle

Un obiettivo ad alte prestazioni richiede un equilibrio tra molteplici fattori:

Risoluzione

Può riprodurre dettagli sufficienti?

Apertura

Può raccogliere abbastanza luce?

Distorsione

Mantiene la geometria accurata?

Campo visivo

Copre l'area richiesta?

Affidabilità

Può mantenere le prestazioni nel tempo?

L'obiettivo migliore non è sempre quello con il numero più alto sulla scheda tecnica.

È quello che crea la migliore immagine finale in condizioni reali.

Conclusione: la vera risoluzione deriva dal sistema ottico completo

Il settore dell’imaging si sta muovendo verso sensori a risoluzione più elevata, algoritmi di intelligenza artificiale più intelligenti e applicazioni più esigenti.

Ma un principio rimane invariato:

I pixel da soli non creano la qualità dell’immagine.

Un sensore ad alta risoluzione necessita di un obiettivo ad alte prestazioni.

Un sensore da 8 MP abbinato a un obiettivo scadente è ancora un sistema di imaging limitato.

La vera risoluzione di una telecamera è determinata dalla cooperazione tra:

Design ottico

Precisione nella produzione delle lenti

Prestazioni del sensore

Tecnologia di elaborazione delle immagini

Approfondimento finale

Un sensore ti dice quanti pixel hai.

Una lente determina la quantità di informazioni che raggiungono quei pixel.

Nei sistemi di imaging professionali:

Il sensore cattura l'immagine.

L'obiettivo crea il dettaglio.

Ecco perché le prestazioni ottiche reali contano più dei soli numeri di megapixel.
