F1.0 vs IR: quale obiettivo per condizioni di scarsa illuminazione si adatta al tuo progetto?

Come ingegnere ottico pressoOttica di seta di Shanghai, la mia realtà quotidiana consiste nel combattere gli indici di rifrazione, racimolare frazioni di percentuale sulle curve MTF e discutere sulle fatture delle materie prime. Vedo troppe linee di prodotti fallire nei test sul campo perché un team di approvvigionamento ha ingoiato un gancio, una linea e un piombino generici. "La F1.0 è il futuro", ti dicono. Oppure "L'IR è economico e indistruttibile".

Non credere all'hype. Il design ottico è un gioco inflessibile di compromessi fisici. Diamo un'occhiata oltre i PPT di marketing e analizziamo cosa accade realmente alla tua pipeline di imaging quando ne scegli uno piuttosto che l'altro.

1. F1.0 "Blacklight" a colori: il mostro fotonico (e la sua tassa nascosta)

L'intera premessa della tecnologia attiva a colori in condizioni di scarsa illuminazione dipende dalApertura F1.0.

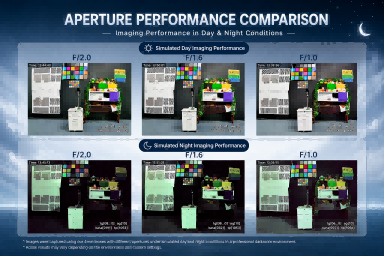

Se non sei un fanatico dell'ottica, ecco un rapido calcolo: il numero F è il rapporto tra la lunghezza focale dell'obiettivo e il diametro della pupilla d'ingresso. Ogni volta che rilasci un F-stop, raddoppi la luce che raggiunge il sensore. Passare da un obiettivo F2.0 standard a un obiettivo F1.0 significa che stai scaricandoquattro voltepiù luce sui pixel CMOS.

Nell'implementazione nel mondo reale, ad esempio una pattuglia AMR che naviga in un cantiere logistico scarsamente illuminato, ciò significa che non è necessario il bagliore invadente e accecante del LED bianco per acquisire video a colori e ad alto contrasto. Per i modelli di intelligenza artificiale che dipendono dai dati cromatici per classificare gli oggetti (come identificare il colore della giacca di un sospetto o un segnale di pericolo), F1.0 è spettacolare.

Ma ecco il problema che i fornitori amatoriali non ti diranno: le aperture completamente aperte introducono il caos assoluto nelle aberrazioni ottiche.

Quando apri il diaframma a F1.0, i raggi luminosi colpiscono i bordi esterni degli elementi dell'obiettivo ad angoli incredibilmente ripidi. Ciò innesca due enormi problemi:

• Profondità di campo sottilissima (DoF):Il tuo margine di errore scende a millimetri. Se il tuo alloggiamento meccanico si flette anche leggermente a causa del calore solare, il tuo obiettivo va completamente fuori fuoco.

• Collasso del sistema multilaterale di negoziazione periferico:L'aberrazione sferica e il coma trasformeranno gli angoli della tua immagine in una zuppa fangosa e inutilizzabile.

Per contrastare questo problema, non possiamo semplicemente usare il vetro sferico economico e standardizzato. Dobbiamo progettare intornoElementi ASP (lenti asferiche).per riportare quei raggi marginali canaglia in un unico punto focale.

In realtà, lasciatemelo riformulare: non si tratta solo di usare forme asferiche; riguarda la scelta del materiale. Se acquisti un obiettivo F1.0 economico, interamente in plastica, essoVolerefallire nel momento in cui la temperatura ambiente raggiunge i 40°C. In Silk Optical, stabilizziamo queste enormi aperture utilizzando architetture ibride vetro-plastica (come la nostra2G3P o multivetroformulazioni) accoppiato con rigorosoCompensazione della temperaturaingegneria strutturale. Se il tuo fornitore non parla di deriva termica mentre cita un obiettivo F1.0, allontanati.

2. Visione notturna a infrarossi (IR): il cavallo di battaglia economicamente vantaggioso (con una trappola per la lunghezza d'onda)

Dall'altro lato della barricata, abbiamo l'illuminazione IR tradizionale (tipicamente abbinata a LED IR attivi da 850 nm o 940 nm). Lenti in questa categoria, come le nostre ad alto volumePL071 4MP-8MP 6G tutto vetroserie: sono incredibilmente maturi, altamente stabili ed eccezionalmente rispettosi del budget per gli acquisti.

Il vantaggio principale di un sistema IR ècontrasto senza compromessi. In ambienti a lux assoluto, come tunnel sotterranei o perimetri rurali non illuminati, l'IR trasforma il mondo in bianco e nero ad alto contrasto. Elimina la confusione dei colori, fornendo agli algoritmi di intelligenza artificiale all'avanguardia profili e confini estremamente nitidi da tracciare.

Tuttavia, c'è un killer silenzioso in attesa nelle configurazioni IR: Focus Shift.

Uno scenario comune e frustrante: il tuo team di ricerca e sviluppo calibra un sistema di telecamere in laboratorio durante il giorno. Sembra incredibilmente nitido. Cala la notte, gli illuminatori IR attivi si accendono e all'improvviso sembra che qualcuno abbia spalmato del grasso sull'obiettivo.

"In realtà, cancellalo, non incolpare la riduzione del rumore del sensore. È fisica fondamentale."

La luce visibile (400–700 nm) e la luce infrarossa (850 nm/940 nm) viaggiano a velocità diverse attraverso lo stesso mezzo di vetro perché l’indice di rifrazione cambia in base alla lunghezza d’onda. Se gli elementi dell'obiettivo non sono deliberatamente ottimizzati perCo-focalizzazione IR, il piano focale per la luce visibile e il piano focale per la luce IR si troveranno a due profondità completamente diverse dietro l'obiettivo.

Per aggirare questo incubo, integriamoVetro ED (a bassissima dispersione).elementi e utilizzano complessi rivestimenti antiriflesso a banda larga multistrato. Inoltre in fase di montaggio presso la nsParco tecnologico intelligente Boshi, ogni singola unità passa attraverso macchine di allineamento attivo SMA (Small Medium Aperture) automatizzate per verificare la risposta MTF a più lunghezze d'onda. Senza una vera ingegneria di co-focus IR, il tuo sistema di visione notturna è solo un azzardo.

3. Il progetto di approvvigionamento: quale si adatta alla tua matrice?

Eliminiamo le sciocchezze aziendali e condensiamole in una matrice decisionale concreta e implementabile per il tuo team di ingegneri.

Premi il grilletto su F1.0 Blacklight Full Color se:

• Il colore non è negoziabile:Il tuo software richiede firme cromatiche per l'analisi (ad esempio, riconoscimento delle targhe, tracciamento delle risorse multicolore, estrazione dei tratti del viso).

• L'illuminazione attiva è vietata:Il sistema funziona in aree in cui la luce bianca intensa o il bagliore infrarosso visibile causano disturbo al pubblico, attirano insetti o compromettono la furtività.

• La precisione dell'AI Edge ad alta densità è fondamentale:La tua rete neurale richiede il massimo rapporto segnale-rumore (SNR) per pixel senza fare affidamento su pesanti filtri software di riduzione del rumore temporale che introducono artefatti ghosting.

• Mandato di approvvigionamento:Insistere su strutture ibride vetro-plastica o interamente in vetro con elementi ASP integrati e specifiche di tolleranza alla deriva termica documentate che vanno da -20°C a +70°C.

Attenersi alla visione notturna a infrarossi (IR) se:

• Il budget è rigorosamente limitato:Stai distribuendo migliaia di nodi (come la sorveglianza di magazzino standard o i paraurti dei robot aspirapolvere di basso livello) e non puoi assorbire il costo aggiuntivo di più elementi di vetro asferici.

• Operi in veri ambienti Zero-Lux:Non c'è luce ambientale o luce del cielo urbano da raccogliere, rendendo inutile un obiettivo F1.0 passivo senza l'assistenza attiva della luce bianca.

• La geometria conta più del colore:Il tuo sistema si basa esclusivamente su contorni geometrici, rilevamento dei bordi o mappatura spaziale SLAM basata sulla visione.

• Mandato di approvvigionamento:Verificare che le specifiche dell'obiettivo garantiscano esplicitamenteCo-focalizzazione IRcapacità e caratteristiche di robusta soppressione dei flare interni (comeVetro bluo mascheramento specializzato dell'elemento posteriore) per bloccare il rimbalzo IR interno.

Precisione su scala senza lanugine

AOttica di seta di Shanghai, non crediamo nella vendita di soluzioni valide per tutti. Operando nel nostro centro di produzione all'avanguardia, manteniamo una capacità di produzione automatizzata superiore6 milioni di lenti al mese. Colmiamo il divario tra la fisica ottica di fascia alta e la consegna della catena di fornitura globale ultrastabile, con il supporto diISO9001:2015EIATF16949:2016certificazioni di livello automobilistico.

Sia che i tuoi ingegneri di ricerca e sviluppo abbiano bisogno di un vetro grandangolare F1.0 personalizzato per un drone di consegna autonomo o di un obiettivo IR da 5 MP altamente ottimizzato in termini di costi per una linea di produzione industriale, forniamo prima i dati grezzi.

Portaci le specifiche del tuo sensore e i requisiti del tuo Chief Ray Angle (CRA). Diamo un'occhiata alle curve MTF reali e costruiamo qualcosa che funzioni nella terra, non solo su una lavagna.
