Innanzitutto, uccidiamo un malinteso comune

Molti acquirenti pensano ancora che l’imaging a luce nera riguardi principalmente il sensore.

Non lo è. O almeno, non più.

I moderni sensori CMOS, soprattutto nelle classi 1/1,8", 1/2,7" e 1/2,8", sono migliorati notevolmente in termini di efficienza quantistica e prestazioni di illuminazione posteriore. Francamente, la maggior parte dei sensori di sorveglianza decenti oggi sono già in grado di fornire una risposta rispettabile in condizioni di scarsa illuminazione.

Il collo di bottiglia si è spostato.

Il vero vincolo ora è il throughput ottico.

Significato: quanto efficientemente l'obiettivo trasferisce la luce disponibile sul piano del sensore.

Ed è proprio per questo che la F1.0 è importante.

F1.0 non è "leggermente migliore" di F1.6

Questa parte viene costantemente sottovalutata.

Le persone vedono:

• F1.6
• F1.4
• F1.2
• F1.0

…e supponiamo che la differenza sia incrementale.

In realtà, grattalo: diamo prima un'occhiata al lato fisico.

Il numero F è inversamente proporzionale al diametro della pupilla d'ingresso. La trasmissione della luce scala approssimativamente con il rapporto quadrato.

Quindi, rispetto a un obiettivo F1.6, un sistema ottico F1.0 può teoricamente fornire al sensore oltre 2,5 volte più luce.

Non si tratta di un miglioramento da poco.

Questa è la differenza tra:

• immagini a colori utilizzabili
• e fallimento monocromatico.

Oppure tra:

• Sfocatura dell'esposizione di 1/15 di secondo
• e acquisizione stabile del movimento.

Oppure tra:

• L'intelligenza artificiale identifica correttamente una sagoma umana
• e classificare con sicurezza un cespuglio come un veicolo.

Gli ingegneri che lavorano su implementazioni reali lo sanno già. Soprattutto nei parchi logistici, nelle strade cittadine o nelle zone industriali con scarsa illuminazione, dove l’aggiunta di luce bianca supplementare diventa politicamente o operativamente problematica.

Perché "a colori di notte" è in realtà un problema ottico

I team di marketing adorano la frase “visione notturna a colori”.

Ciò che di solito non spiegano è quanto sia brutalmente difficile dal punto di vista ottico.

Per mantenere le informazioni sul colore in ambienti quasi bui, il sistema deve preservare contemporaneamente un rapporto segnale-rumore sufficiente attraverso i canali RGB.

Ciò significa che l'obiettivo deve:

• massimizzare l’assorbimento di fotoni
• ridurre al minimo il bagliore
• sopprimere l'effetto ghosting
• mantenere un MTF elevato in condizioni di basso contrasto
• controllare l'aberrazione cromatica
• preservare l'illuminazione dei bordi
• mantenere la coerenza del co-focus IR

E sfortunatamente, il design ad ampia apertura rende tutto questo più difficile.

Questa è la parte che molti fornitori di lenti a basso costo saltano convenientemente.

Costruire un vero obiettivo di sorveglianza F1.0 non significa semplicemente “allargare il buco”.

Una grande apertura aumenta notevolmente la difficoltà di gestione dell’aberrazione:

• aberrazione sferica
• coma sagittale
• curvatura del campo
• astigmatismo
• spostamento cromatico assiale

Tutti diventano più aggressivi.

Soprattutto ai margini del campo.

E una volta passati all'imaging da 5 MP o 8 MP? La finestra di tolleranza diventa brutta velocemente.

Un obiettivo che sembrava “accettabile” a 2 MP crolla improvvisamente con una densità di pixel più elevata.

Il nemico nascosto: prestazioni all'avanguardia

Ecco qualcosa che i team di procurement spesso scoprono troppo tardi:

Una fotocamera in condizioni di scarsa illuminazione può avere un aspetto fantastico al centro... e terribile ai bordi.

Perché?

Perché i sistemi ottici ad ampia apertura hanno naturalmente difficoltà con le prestazioni di imaging fuori asse.

Ciò diventa particolarmente problematico in:

• sorveglianza del parcheggio
• monitoraggio perimetrale
• copertura del magazzino
• Ispezione notturna UAV
• navigazione robotica

In queste applicazioni, il dettaglio dei bordi conta tanto quanto il dettaglio del centro.

Se i dettagli del viso sbavano agli angoli o le targhe collassano in condizioni di basso lux, il sistema non funziona correttamente, anche se l'immagine centrale appare luminosa.

Questo è il motivo per cui i sistemi di obiettivi F1.0 avanzati si affidano sempre più a:

• architetture multi-asferiche
• vetro a bassa dispersione
• gruppi ibridi vetro-plastica
• un controllo più stretto da parte dell’agenzia di rating del credito
• allineamento attivo di precisione

Presso Shanghai Silk Optical, i nostri sistemi di lenti a luce nera utilizzano strutture ottiche multielemento avanzate, comprese architetture a 7 elementi per immagini in condizioni di scarsa illuminazione ad alta trasmissione.

E onestamente? Anche con gli strumenti moderni, l’ottimizzazione delle grandi aperture è ancora uno degli esercizi di bilanciamento più fastidiosi nell’ingegneria ottica.

Migliori la luminosità degli angoli e improvvisamente la distorsione aumenta.
Sopprimi i turni di coma e MTF.
Si rafforzano le modifiche alla compatibilità CRA e del sensore.

Non c'è niente di gratuito nella progettazione delle lenti.

CRA Matching: il problema che quasi nessuno spiega correttamente

Parliamo di Chief Ray Angle (CRA).

Perché questo determina silenziosamente se il tuo costoso sensore funziona correttamente o meno.

I moderni sensori CMOS, in particolare i sensori retroilluminati ad alta risoluzione, hanno un rigoroso comportamento di accettazione angolare.

Se l'angolo del raggio in entrata supera la tolleranza del sensore:

• l'ombreggiatura dei bordi aumenta
• appare lo spostamento del colore
• la sensibilità diminuisce
• il rumore d'angolo aumenta

Ciò diventa catastrofico nei sistemi ultra ampi in condizioni di scarsa illuminazione.

Soprattutto sotto F1.4.

Un obiettivo F1.0 scarsamente ottimizzato può effettivamente produrre prestazioni peggiori nel mondo reale rispetto a un sistema F1.6 adeguatamente progettato.

Sì, davvero.

Questo è il motivo per cui il design a basso CRA diventa fondamentale nelle moderne ottiche a luce nera. Alcuni obiettivi di sorveglianza avanzati ora mantengono il CRA al di sotto di ~12° per migliorare l'efficienza di accoppiamento del sensore.

Eppure molti acquirenti confrontano ancora gli obiettivi utilizzando solo:

• lunghezza focale
• Numero F
• prezzo

Questa è una semplificazione eccessiva pericolosa.

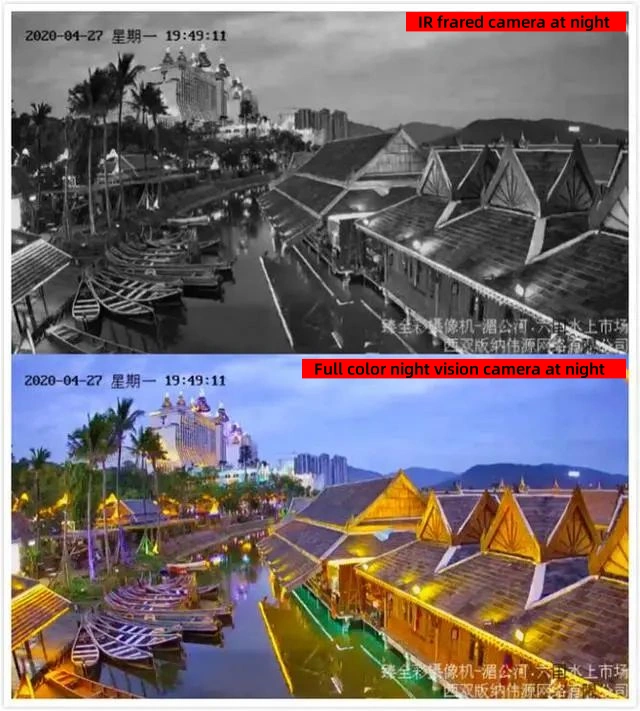

I LED IR non sono sempre la risposta

C’è anche un cambiamento nel settore in atto qui.

La tradizionale visione notturna IR funziona ancora. Nessuno sostiene il contrario.

Ma la sorveglianza assistita da IR crea i suoi stessi problemi:

• punti caldi riflettenti
• distanza di identificazione limitata
• perdita di informazioni sul colore
• attrazione degli insetti
• oggetti in primo piano sovraesposti
• Incoerenze nel riconoscimento dell'IA

Nelle implementazioni delle città intelligenti, anche le normative sull’inquinamento luminoso visibile stanno diventando più severe in alcune regioni.

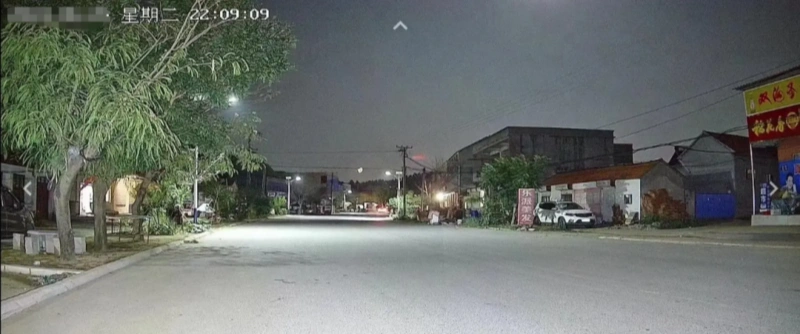

Pertanto l’industria si sta spostando verso sistemi a luce nera e a colori che fanno maggiore affidamento sull’illuminazione ambientale:

• chiaro di luna
• luce dispersa urbana
• illuminazione del negozio
• illuminazione della carreggiata

E questa transizione rende l’ottica ad apertura ultra ampia molto più importante di quanto lo fosse cinque anni fa.

Francamente, l’obiettivo sta diventando il principale amplificatore in condizioni di scarsa illuminazione dell’intera catena dell’immagine.

Il compromesso ingegneristico della F1.0 A nessuno piace discutere

Ecco la parte che le brochure di marketing solitamente evitano.

Gli obiettivi F1.0 sono più difficili da produrre in modo coerente.

Molto più difficile.

La sensibilità alla tolleranza aumenta notevolmente:

• decentramento
• inclinare
• incoerenza del rivestimento
• deviazione dello stampaggio ad iniezione
• sollecitazione di montaggio
• deriva della temperatura

Tutto viene ingrandito.

Un processo di assemblaggio mediocre distruggerà le prestazioni in condizioni di scarsa illuminazione molto prima che il progetto ottico stesso raggiunga i limiti teorici.

Questo è il motivo per cui la consistenza di un volume elevato è importante tanto quanto la prescrizione ottica.

Lo smistamento MTF automatizzato, l'allineamento attivo, la progettazione della compensazione della temperatura e il controllo di precisione dello stampaggio non sono più “extra premium”. Sono requisiti di sopravvivenza per la produzione scalabile di luce nera.

E onestamente, è qui che molte ottiche a bassissimo costo falliscono silenziosamente sul campo.

Non in laboratorio.
Non nelle demo di marketing.
Ma sei mesi dopo, in ambienti esterni reali.

La sorveglianza della luce nera sta spingendo il design delle lenti in una nuova era

Lo spostamento verso:

• 5 MP+
• Analisi dell'intelligenza artificiale
• immagini notturne a colori
• elaborazione dell'intelligenza artificiale perimetrale
• sistemi di traffico intelligenti
• robot di sicurezza autonomi

…sta costringendo la progettazione delle lenti a evolversi più velocemente di quanto molte persone si aspettassero.

Perché una volta che i sensori superavano una certa soglia di sensibilità, l’ottica tornava ad essere il fattore limitante.

La storia si ripete.

E in questo momento, i sistemi F1.0 ad ampia apertura si trovano al centro di questa transizione.

Non perché “un’apertura più grande sembri premium”.

Ma perché la sorveglianza moderna dipende sempre più dall’estrazione di intelligenza visiva utilizzabile da quasi nessuna luce.

Questa è innanzitutto una sfida ottica.

Tutto il resto viene dopo.

A proposito di Shanghai Silk Optical

Shanghai Silk Optical Technology Co., Ltd.è specializzata in soluzioni ottiche di precisione per:

• sorveglianza di sicurezza
• immagine automobilistica
• ottica medica
• sistemi di visione robotica
• Immagini UAV
• telecamere domestiche intelligenti
• LiDAR e ottica di proiezione

L’azienda gestisce una catena di produzione verticalmente integrata che copre:

• lavorazione delle lenti ottiche
• produzione di stampi di precisione
• stampaggio ad iniezione
• assemblaggio automatizzato
• Ispezione e smistamento MTF

con una capacità produttiva mensile di lenti che supera milioni di unità.
