Obiettivo grandangolare da 2,6 mm

1. Breve descrizione del prodotto

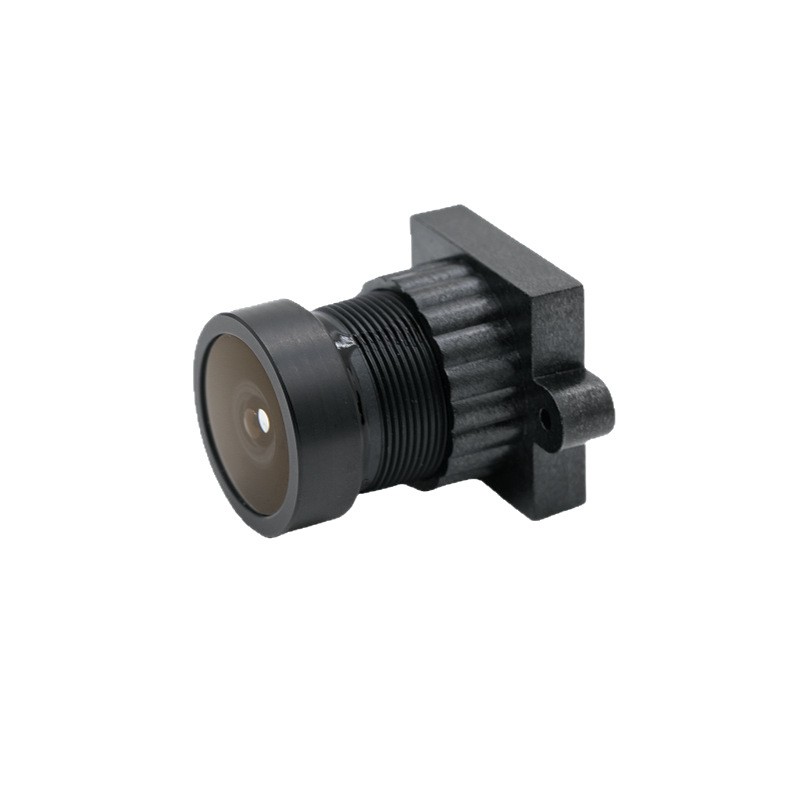

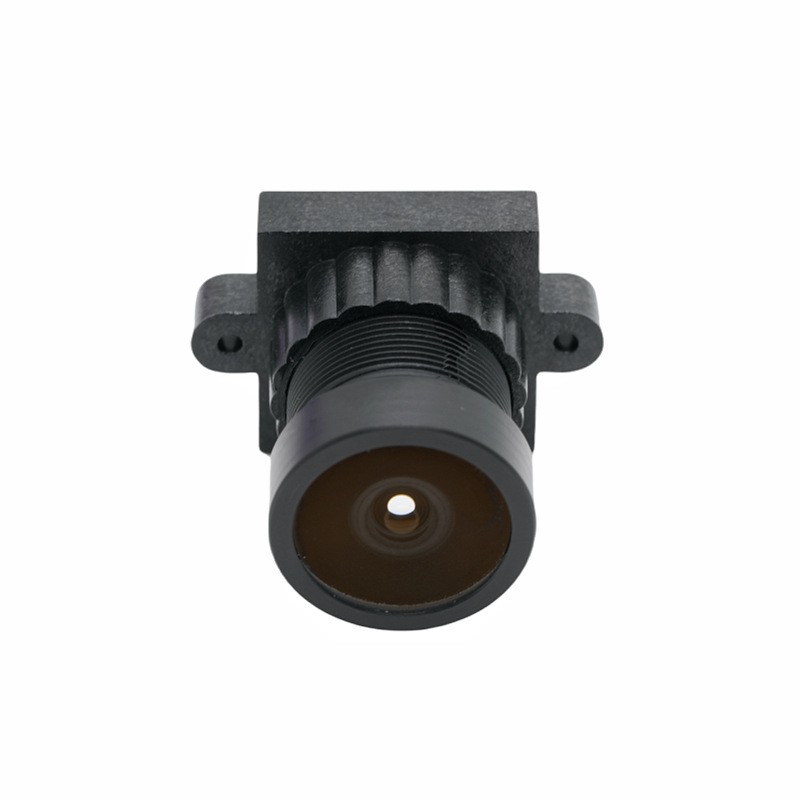

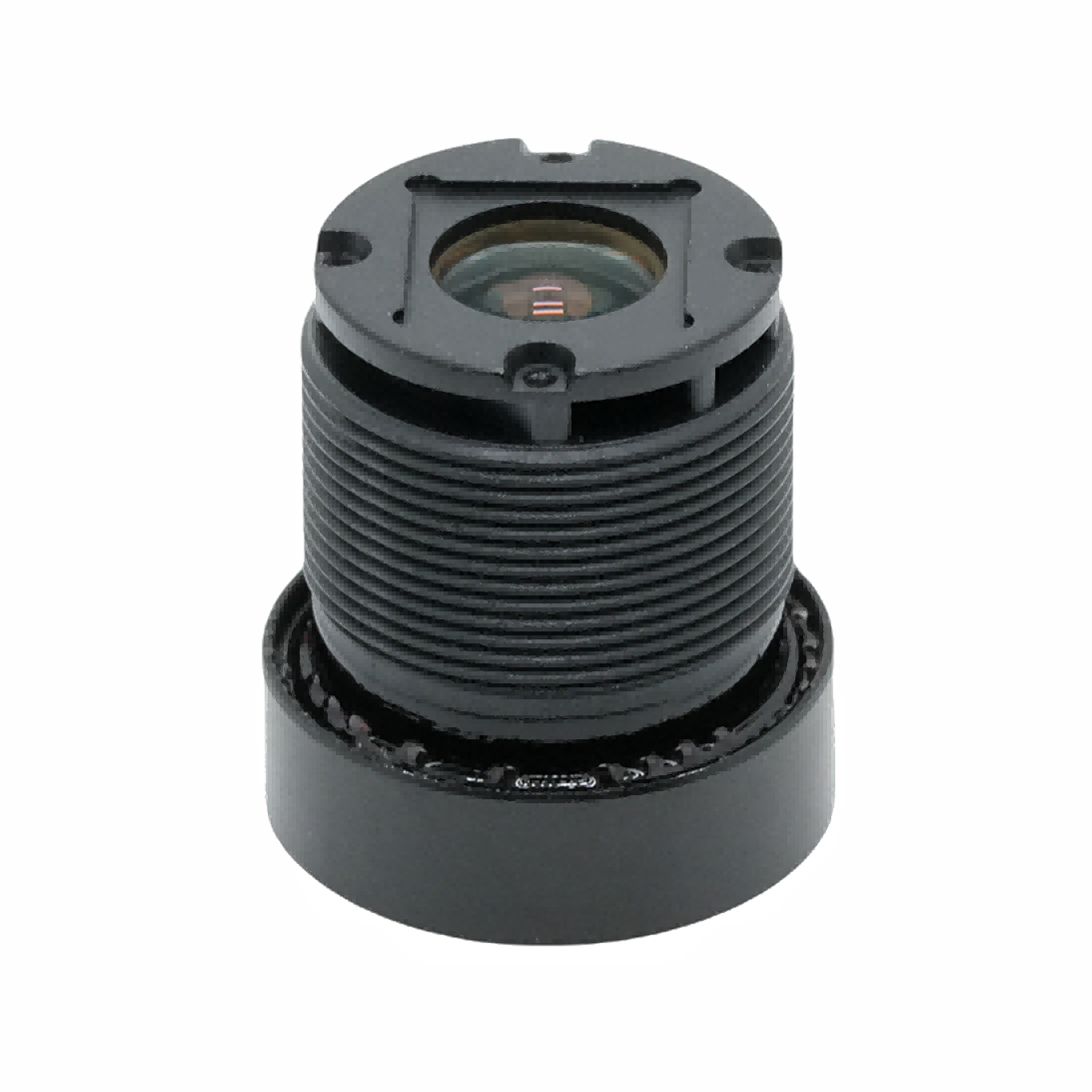

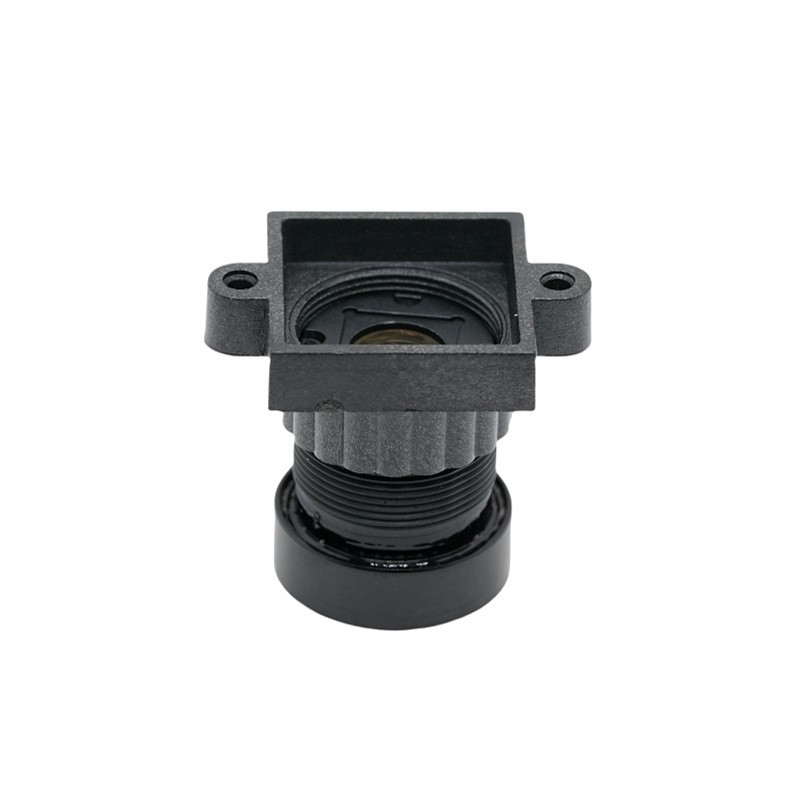

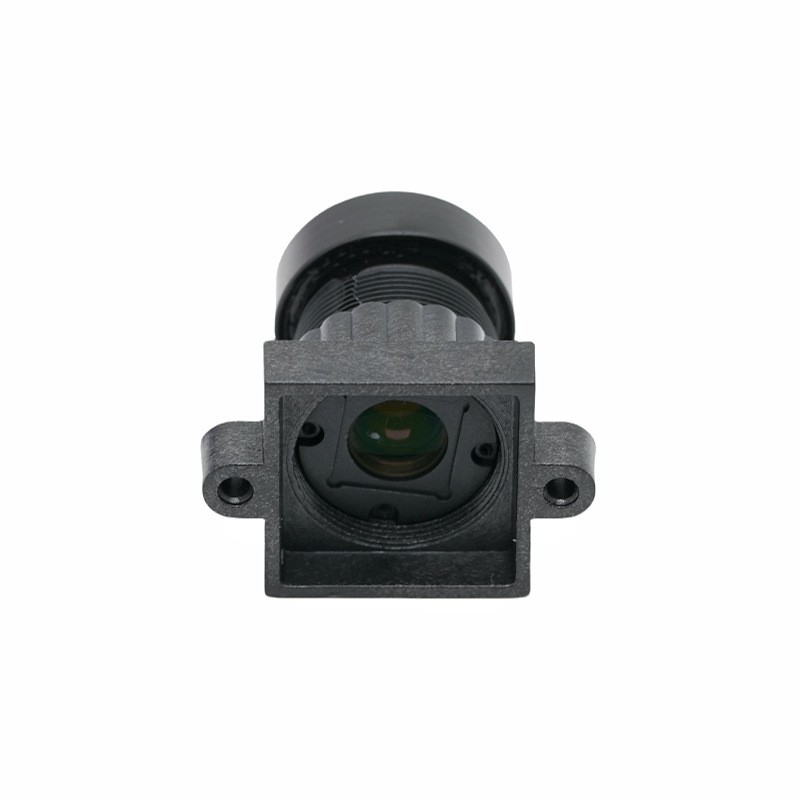

Questo obiettivo per scheda M12 PL-WA2.6-14 è un obiettivo ultra grandangolare ad alte prestazioni progettato daShangHai SETA Tecnologia Ottica CO., LTDper sistemi di sorveglianza compatti e sistemi di imaging integrati. Realizzata come soluzione di lenti panoramiche economicamente vantaggiosa, questa lente fissa F2.0 offre un ampio campo visivo diagonale di 170° per eliminare le zone cieche per la sicurezza domestica e il monitoraggio dei veicoli. Ottimizzato esclusivamente per sensori di immagine da 1/2,9", l'obiettivo ottico CCTV mantiene una luminosità dei bordi bilanciata con illuminazione relativa del 68,0% e angolo del raggio principale controllato inferiore a 21,5°, adattandosi perfettamente ai sensori CMOS tradizionali. Il design compatto TTL da 20,0 mm consente una facile integrazione all'interno di custodie per fotocamere miniaturizzate. ShangHai SLIK Optical Technology CO., LTD controlla rigorosamente le tolleranze di produzione per garantire una qualità ottica costante di questo obiettivo ultra grandangolare per la produzione di massa. Serve come obiettivo fisheye ideale per fotocamere consumer, campanelli intelligenti, visione in auto e mini apparecchiature di monitoraggio panoramico.

2. Descrizione dettagliata del prodotto

2.1 Parametro fondamentale

Lunghezza focale 2,6 mm con tolleranza ±5%, abbinata all'ampia apertura F2.0, l'obiettivo con scheda M12 garantisce un'eccellente immissione di luce per ambienti di sorveglianza con scarsa illuminazione.

Campo visivo 170°diagonale, 130°orizzontale e 65°verticale; Il cerchio massimo dell'immagine da Φ6,7 mm copre completamente il sensore da 1/2,9" senza vignettatura.

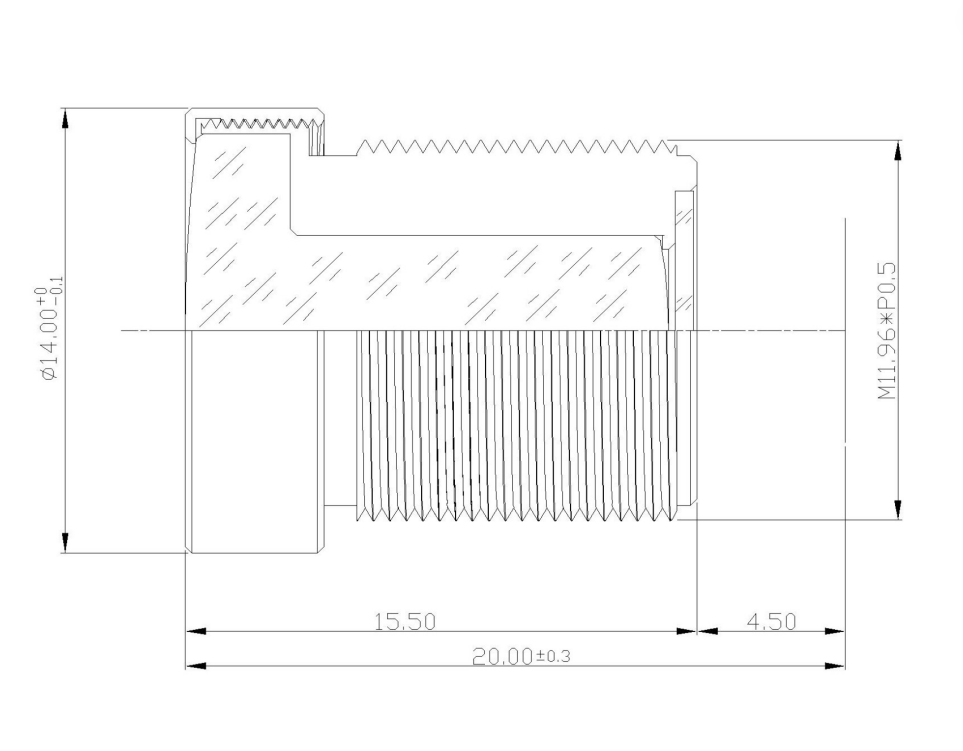

TTL 20,0±0,2 mm e lunghezza focale posteriore meccanica 4,45±0,2 mm, che supportano un semplice assemblaggio in moduli fotocamera compatti.

La distorsione TV del -20,0% è tipica degli obiettivi ultra grandangolari, facilitando la copertura panoramica pur rimanendo compatibile con i comuni algoritmi di correzione della distorsione.

L'illuminazione relativa del 68,0% e il CRA <21,5° riducono efficacemente gli angoli bui e le sfumature di colore sui sensori CMOS, un vantaggio chiave di questo obiettivo ottico CCTV.

L'attacco filettato M12 standard garantisce l'intercambiabilità con i moduli fotocamera tradizionali.

2.2 Vantaggi prestazionali

1. Copertura panoramica extra ampia:Essendo un obiettivo fisheye da tavolo ad alte prestazioni, il FOV diagonale da 170° riduce al minimo le aree morte, riducendo la quantità di telecamere necessarie per il monitoraggio dello spazio.

2. Forte adattabilità in condizioni di scarsa illuminazione:L'ampia apertura F2.0 migliora la raccolta della luce, offrendo riprese più pulite in ambienti bui per applicazioni di obiettivi di sicurezza domestica.

3. Design ottico intuitivo per i sensori:L'angolo del raggio principale rigorosamente controllato e l'elevata illuminazione relativa stabilizzano la luminosità dell'immagine periferica e l'uniformità del colore.

4. Schema meccanico compatto:La lunghezza totale ridotta supporta i design delle fotocamere ultrasottili ampiamente richiesti dagli obiettivi delle fotocamere dei veicoli e dai dispositivi domestici intelligenti.

5. Coerenza affidabile della produzione di massa:ShangHai SLIK Optical Technology CO., LTD conduce severi test ottici su ogni lotto, garantendo prestazioni stabili per ordini OEM a lungo termine.

2.3 Campo di applicazione

1. Monitoraggio della sicurezza domestica:Questo obiettivo ultra grandangolare è ampiamente adottato per campanelli intelligenti, mini telecamere per interni e telecamere di sorveglianza Wi-Fi, fornendo una visione dell'intera area di ingressi e stanze.

2. Visione a bordo del veicolo:L'obiettivo della scheda M12 funziona con dashcam, telecamere per la retromarcia e sistemi di assistenza al parcheggio panoramico per catturare le condizioni stradali circostanti.

3. Sorveglianza commerciale di piccole dimensioni:Ideale per negozi al dettaglio, corridoi di uffici e mini telecamere per ascensori; la lente panoramica riduce i costi di installazione per il monitoraggio dell'intero spazio.

4. Visione industriale integrata:Adatto per l'ispezione di apparecchiature compatte, l'acquisizione di mini panoramiche e piccoli moduli di visione artificiale basati su sensori da 1/2,9”.

5. Fotocamere IoT consumer:Si adatta ai moduli telecamera IoT in miniatura in cui le dimensioni limitate e l'ampio raggio di visione sono requisiti fondamentali di un obiettivo ottico CCTV di alta qualità.
