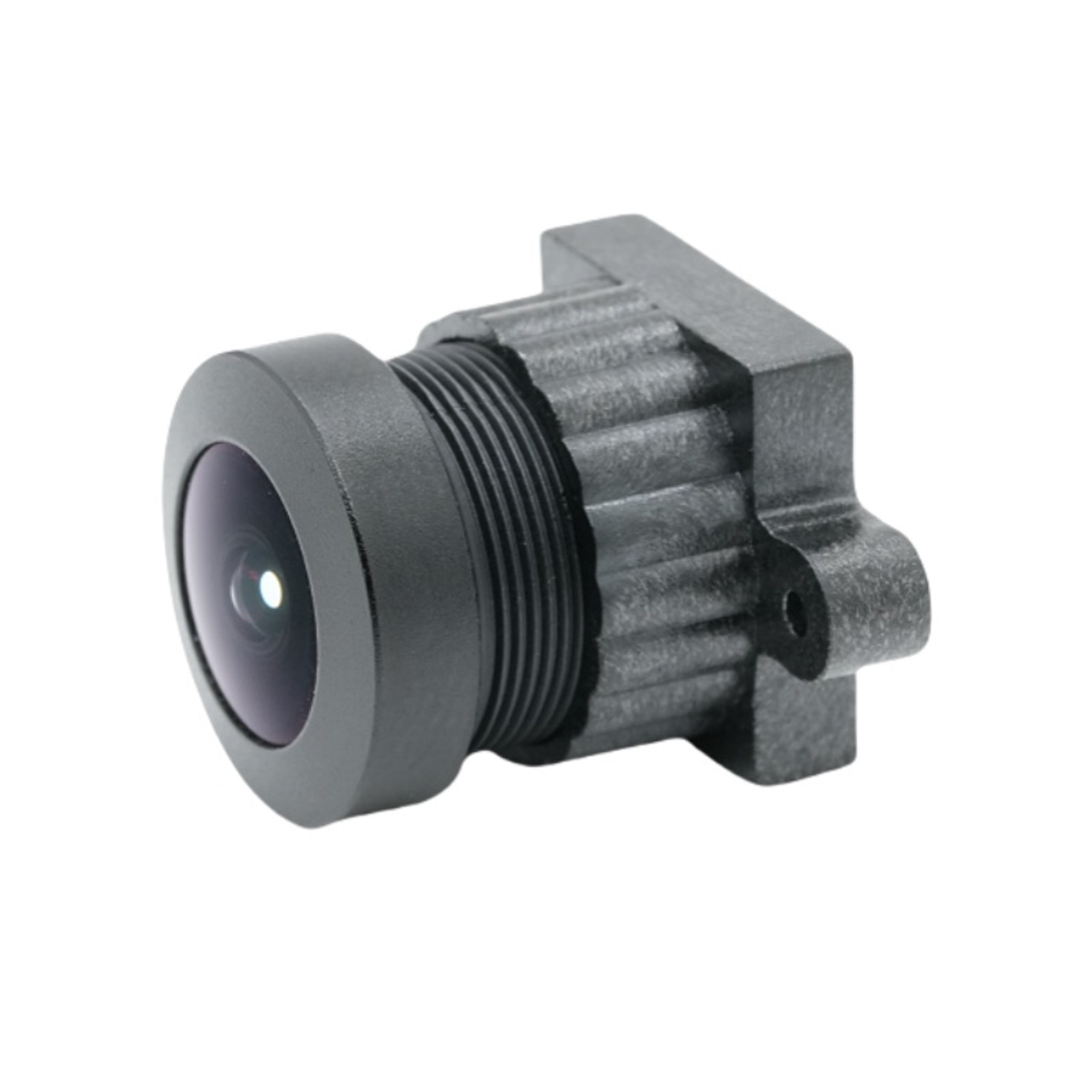

Obiettivo grandangolare da 2,18 mm

1. Descrizione del prodotto

Questo obiettivo fisheye M12 ad alte prestazioni è stato progettato daShangHai SETA Tecnologia Ottica CO., LTDper offrire un monitoraggio panoramico senza soluzione di continuità con un campo visivo ultra grandangolare. Progettato per sensori di immagine da 1/2,7", questo obiettivo ultra grandangolare adotta una struttura ottica 2G3P+IR matura, bilanciando dimensioni compatte e capacità di imaging per tutto il giorno. È dotato di una lunghezza focale effettiva di 2,18 mm, apertura fissa F2.4 e campo visivo diagonale di 185°, consentendo la copertura di un'ampia area con una singola telecamera senza assemblare più telecamere. Essendo un obiettivo affidabile con correzione IR, mantiene una qualità dell'immagine costante sotto la luce visibile e infrarossa per scenari di sorveglianza diurna e notturna. La traccia totale la lunghezza è controllata a 14,5±0,2 mm, supportando l'integrazione del modulo fotocamera miniaturizzato. La rigorosa calibrazione ottica offre un'illuminazione relativa del 46,0% e un CRA controllato sotto 20,43°, riducendo notevolmente la vignettatura e adattando i tradizionali sensori CMOS ShangHai SLIK Optical Technology CO., LTD fornisce una produzione di massa stabile e soluzioni ottiche personalizzabili per clienti globali che utilizzano questa piattaforma di lenti panoramiche matura.

2. Descrizione dettagliata del prodotto

Parametro

1.Specifiche ottiche:EFL 2,18±5%, F2,4±5%, lunghezza focale posteriore meccanica 2,7±0,2 mm. Il cerchio massimo dell'immagine di Φ6,3 mm corrisponde esattamente ai sensori da 1/2,7" per evitare immagini periferiche inefficaci.

2. Struttura ottica:Il design 2G3P+IR integra elementi in vetro e plastica con rivestimento per la correzione degli infrarossi, bilanciando costi, peso e prestazioni ottiche di questo obiettivo fisheye M12.

3. Campo visivo:Copertura ultra ampia 185° in diagonale, 152° in orizzontale, 83,6° in verticale. Realizza una visione circostante quasi completa e riduce la quantità di telecamere per il monitoraggio di un'ampia area.

4.Indicatori di imaging:Distorsione TV -32,0%, illuminazione relativa 46,0%, CRA <20,43°. L'angolo del raggio principale ottimizzato si adatta alla maggior parte dei sensori CMOS, riducendo i rischi degli angoli bui per l'obiettivo ultra grandangolare.

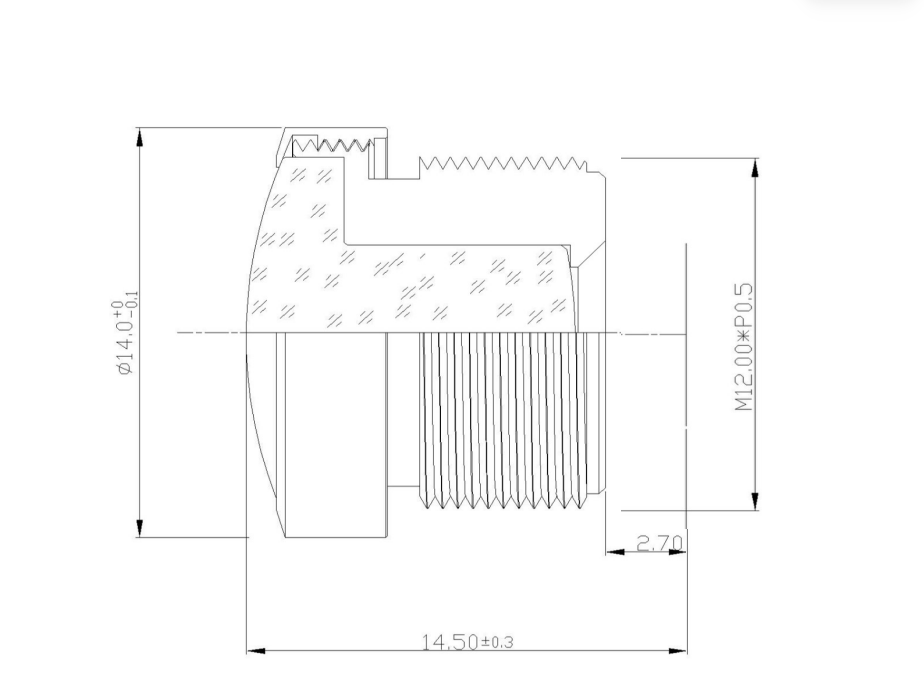

5. Progettazione meccanica:Attacco M12 standard e TTL compatto da 14,5 mm, facile montaggio all'interno di fotocamere miniaturizzate.

Vantaggi prestazionali

1. Capacità di copertura panoramica:La visione ultrawide a 185° elimina le zone cieche, punto di forza di questa lente panoramica per il monitoraggio dello spazio.

2. Compatibilità IR giorno-notte:Essendo una lente con correzione IR, evita lo spostamento focale tra la luce visibile e quella IR, offrendo immagini nitide sia di giorno che nella visione notturna a infrarossi.

3. Luminosità uniforme dei bordi:L'illuminazione relativa del 46,0% migliora la luminosità dell'immagine periferica rispetto ai normali obiettivi fisheye, riducendo gli angoli bui evidenti.

4. Design modulare compatto:L'interfaccia TTL corta e M12 standard supporta custodie sottili per telecamere, ideali per piccole apparecchiature di visione integrate.

5. Produzione di massa stabile:Prodotto da ShangHai SLIK Optical Technology CO., LTD, l'obiettivo è sottoposto a severi test ottici per garantire prestazioni costanti tra i lotti.

Campo di applicazione

1. Sicurezza domestica e commerciale:Telecamere di sorveglianza panoramiche per interni, telecamere per campanello, monitoraggio antifurto per negozi utilizzando questo obiettivo fisheye M12.

2. Visione ausiliaria del veicolo:Sistemi di visione surround per auto, monitoraggio grandangolare montato sul veicolo in cui l'obiettivo ultra grandangolare copre le aree cieche intorno alle automobili.

3. Visione industriale integrata:Mini telecamere di ispezione industriale, moduli di visione artificiale che richiedono un'ampia copertura del campo.

4. Dispositivi IoT intelligenti:Telecamere domestiche intelligenti, apparecchiature per videoconferenze panoramiche basate su obiettivi con correzione IR per l'acquisizione continua 24 ore su 24.

5. Monitoraggio pubblico:Piccole telecamere di sicurezza panoramiche per ascensori, corridoi e piccoli spazi pubblici, aiutano i clienti a ridurre i costi di implementazione dell'hardware.
