Una lettura obbligata per gli appalti: 5 trappole nascoste nelle schede tecniche delle lenti ottiche

La realtà dell'approvvigionamento di componenti ottici

Siamo onesti: confrontare le schede tecniche delle lenti ottiche può sembrare come leggere una lingua straniera. La maggior parte dei responsabili degli acquisti e degli acquirenti esteri si concentra naturalmente sui tre grandi:Risoluzione (Megapixel), lunghezza focale e prezzo.Trovi un fornitore che offre un "obiettivo 5MP 4mm F2.0" per venti centesimi in meno rispetto al tuo attuale fornitore. Effettui un massiccio ordine di prova. Un mese dopo, il tuo ingegnere capo entra nel tuo ufficio con in mano un modulo fotocamera e dice: "Gli angoli sono completamente sfocati e l'obiettivo colpisce il vetro del sensore".

Cosa è andato storto? Sei caduto nelle trappole nascoste dei parametri ottici.

Per procurarti obiettivi come un vero esperto di ottica, devi guardare oltre i numeri dei titoli. Ecco le 5 specifiche critiche, spesso ignorate, che separano una produzione di successo da un costoso incubo RMA.

1. CRA (Chief Ray Angle): il killer silenzioso dei megapixel

Hai acquistato un obiettivo da 5 MP e un sensore da 5 MP, ma la tua immagine sembra una fotocamera da 2 MP. Perché? Perché la CRA non corrispondeva.

L'angolo del raggio principale è l'angolo con cui i raggi luminosi colpiscono i bordi estremi del sensore di immagine. I moderni sensori ad alta risoluzione hanno pixel piccoli e profondi. Se l'obiettivo piega la luce con un angolo troppo ripido (ad esempio, un CRA di 25° su un sensore che richiede 15°), la luce si riversa nei pozzetti di pixel sbagliati.

• Il risultato:Forti frange di colore (aloni viola) e bordi completamente sfocati.

• La correzione dell'approvvigionamento:Chiedi sempre ai tuoi ingegneri la tolleranza CRA massima del sensore e abbinala rigorosamente alla scheda tecnica dell'obiettivo.

2. Distorsione "ottica" e "TV": il trucco del marketing

Se acquisti obiettivi per la visione artificiale, i robot AGV o il riconoscimento facciale, la distorsione è il tuo nemico. Ma i fornitori adorano giocare con questo numero.

Potresti vedere una scheda tecnica che afferma "Distorsione: < 2%". Sembra fantastico, vero? Ma devi chiederti:Si tratta di distorsione ottica o di distorsione televisiva?

• Distorsione ottica:Un valore matematico che sulla carta sembra sempre più basso.

• Distorsione televisiva:Come appare effettivamente la distorsione su un monitor o su un algoritmo AI. Di solito è un numero molto più alto.

• La correzione dell'approvvigionamento:Se il tuo software AI necessita di linee rette, richiedi rigorosamente il fileDistorsione televisivavalore. Non lasciarti ingannare dal numero "ottico" artificialmente basso.

3. Struttura dell'obiettivo (ad esempio, 1G3P): il problema della "sfocatura estiva".

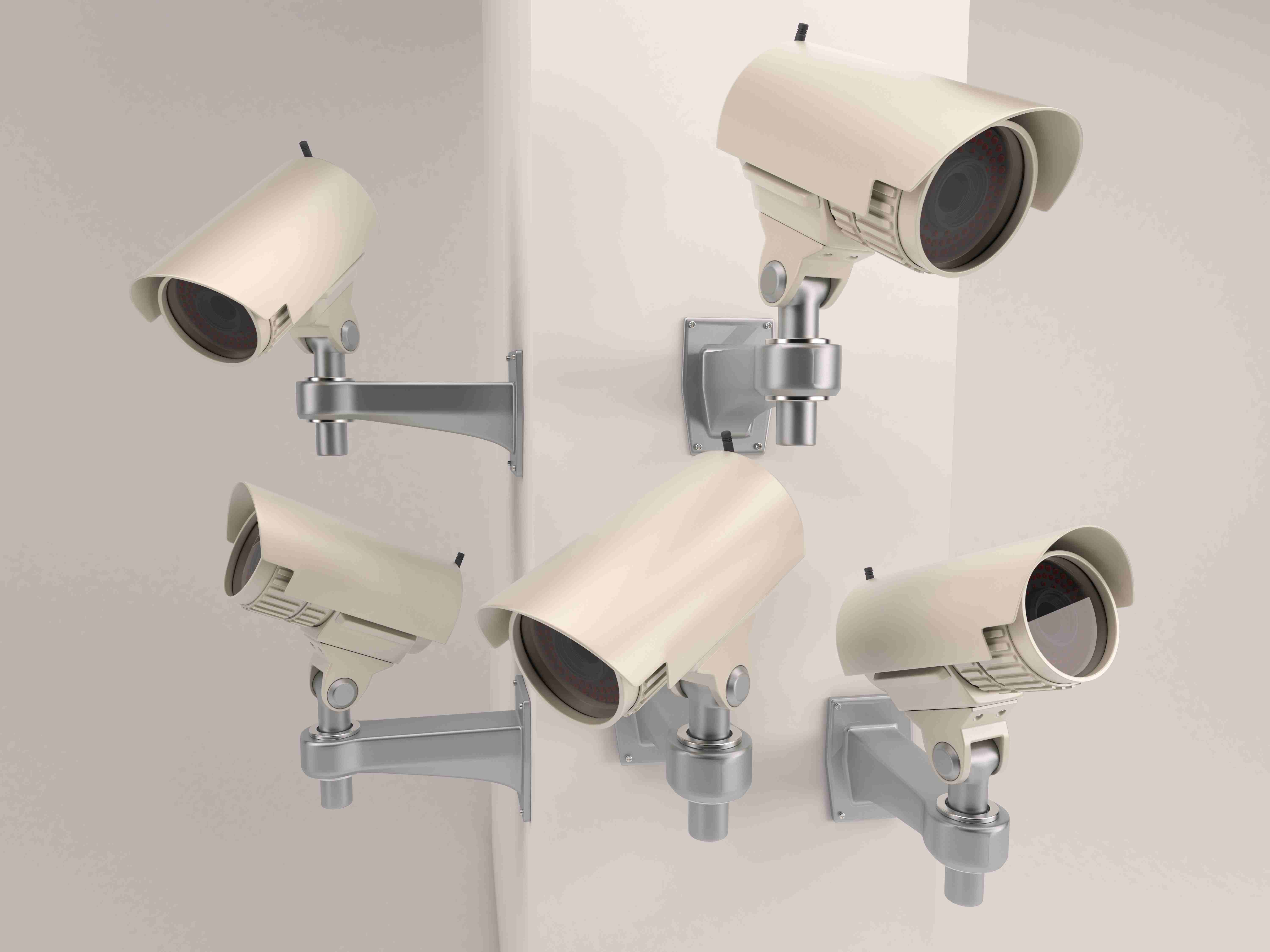

Provi un obiettivo economico interamente in plastica (4P) in un laboratorio con aria condizionata e sembra fantastico. Distribuisci 10.000 telecamere di sicurezza in Texas o Dubai. Quando arriva l'estate, la plastica si espande, il punto focale si sposta e ogni singola fotocamera diventa sfocata.

• La correzione dell'approvvigionamento:Guarda la composizione strutturale sulla scheda tecnica. Per ambienti con sbalzi di temperatura, è necessario il vetro. UN1G3P (1 Vetro, 3 Plastica)O2G2Pla struttura ibrida utilizza elementi in vetro di precisione per stabilizzare l'ottica dal calore. Pagare leggermente di più per una struttura ibrida ti farà risparmiare ingenti costi di sostituzione in seguito.

4. TTL (Lunghezza Totale della Traccia) e BFL: Il "Crunch" Meccanico

Le prestazioni ottiche non significano nulla se l'obiettivo non si adatta fisicamente all'alloggiamento della fotocamera.

• TTL (Lunghezza totale della traccia):La distanza dalla parte superiore dell'obiettivo al sensore di immagine. Se la custodia della tua fotocamera è super compatta, un obiettivo con un TTL lungo semplicemente non entrerà dietro il vetro della cupola.

• BFL (lunghezza focale posteriore):La distanza dalla parte inferiore del barilotto dell'obiettivo al punto focale. Se il BFL è troppo corto, avvitare l'obiettivo M12 nell'attacco lo farà schiantare fisicamente (e rompere) il tuo costoso filtro IR-CUT.

5. Numero F rispetto alla trasmissione effettiva (rivestimenti)

Un'apertura F1.6 di una fabbrica economica e un'apertura F1.6 di un produttore premium lo farannononlascia entrare la stessa quantità di luce.

Perché? Perché il vetro nudo riflette la luce. I produttori di lenti di fascia alta utilizzano rivestimenti antiriflesso a banda larga multistrato (rivestimenti AR) su ogni singolo pezzo di vetro per garantire una trasmissione della luce superiore al 98%. I produttori economici saltano i rivestimenti per risparmiare denaro, risultando in un'immagine scura e rumorosa nonostante abbia il "numero F" corretto.

• La correzione dell'approvvigionamento:Chiedere al fornitore informazioni sui processi di rivestimento. Se l’obiettivo è incredibilmente economico, probabilmente hanno compromesso i rivestimenti AR.

Il risultato finale per l'approvvigionamento

Smetti di acquistare obiettivi basandoti esclusivamente su Megapixel e prezzo. La prossima volta che un fornitore ti consegna un preventivo, verifica il suo CRA, conferma la distorsione TV, controlla il TTL rispetto ai tuoi disegni meccanici e chiedi informazioni sul rapporto vetro-plastica.

A Shanghai Silk Optical Technology Co., Ltd., non ti inviamo solo un listino prezzi; forniamo dati di ingegneria ottica completi e trasparenti. Aiutiamo i team di approvvigionamento ad abbinare perfettamente l'ottica di precisione ai loro esatti requisiti ambientali e di sensore, garantendo che la catena di montaggio funzioni senza una sola sorpresa "nascosta".
