Spiegazione dei test MTF: come gli ingegneri valutano le prestazioni delle lenti

Quando selezionano un obiettivo per fotocamera, molti acquirenti esaminano specifiche quali lunghezza focale, apertura, dimensione del sensore e supporto megapixel.

Tuttavia, una domanda viene spesso trascurata:

Come fanno gli ingegneri a sapere se un obiettivo è effettivamente buono?

La risposta è il test ottico.

Tra tutti i metodi di valutazione delle lenti, il test MTF è uno degli strumenti più importanti utilizzati dagli ingegneri ottici per misurare le prestazioni reali delle lenti.

MTF aiuta a rispondere a una domanda semplice ma fondamentale:

Quanti dettagli e contrasto può effettivamente fornire un obiettivo al sensore di immagine?

Questo è il motivo per cui i produttori di fotocamere professionali, gli ingegneri ottici e i fornitori di obiettivi prestano molta attenzione ai dati MTF.

Perché un obiettivo non si giudica da quello che c'è scritto su una scheda tecnica.

Si giudica dalla qualità dell'immagine che produce.

Cos'è l'MTF?

MTF sta per funzione di trasferimento della modulazione.

Il nome sembra complicato, ma il concetto è relativamente semplice.

Un obiettivo non cattura perfettamente un'immagine. Durante il processo di imaging, alcuni dettagli e contrasto vengono inevitabilmente persi.

MTF misura l'efficacia con cui un obiettivo trasferisce il contrasto dal mondo reale al sensore della fotocamera.

In termini semplici:

Un MTF più elevato significa che l'obiettivo può riprodurre dettagli più fini con un contrasto migliore.

Per esempio:

Immagina di fotografare un edificio con tante piccole finestre.

Una lente con prestazioni ottiche scadenti può catturare la forma generale dell'edificio ma perdere i dettagli delle singole finestre.

Una lente con elevate prestazioni MTF può preservare queste strutture fini in modo più chiaro.

Questa capacità di riprodurre i dettagli è ciò che gli ingegneri chiamano risoluzione ottica.

Perché i megapixel non bastano

Un malinteso comune nel settore delle fotocamere è:

"Più megapixel significano sempre una migliore qualità dell'immagine."

Tuttavia, il sensore è solo una parte del sistema di imaging.

Un sensore da 8 MP non produce automaticamente un'immagine di qualità 8 MP.

L'obiettivo deve essere in grado di risolvere dettagli sufficienti affinché il sensore possa utilizzare tali pixel in modo efficace.

Se le prestazioni dell'obiettivo sono insufficienti, il sensore potrebbe semplicemente catturare una versione più grande di un'immagine morbida.

Questo è il motivo per cui gli ingegneri spesso dicono:

Il sensore registra le informazioni, ma l'obiettivo determina la quantità di informazioni che raggiunge il sensore.

I test MTF aiutano a valutare se l'obiettivo può realmente supportare la capacità di risoluzione del sistema fotografico.

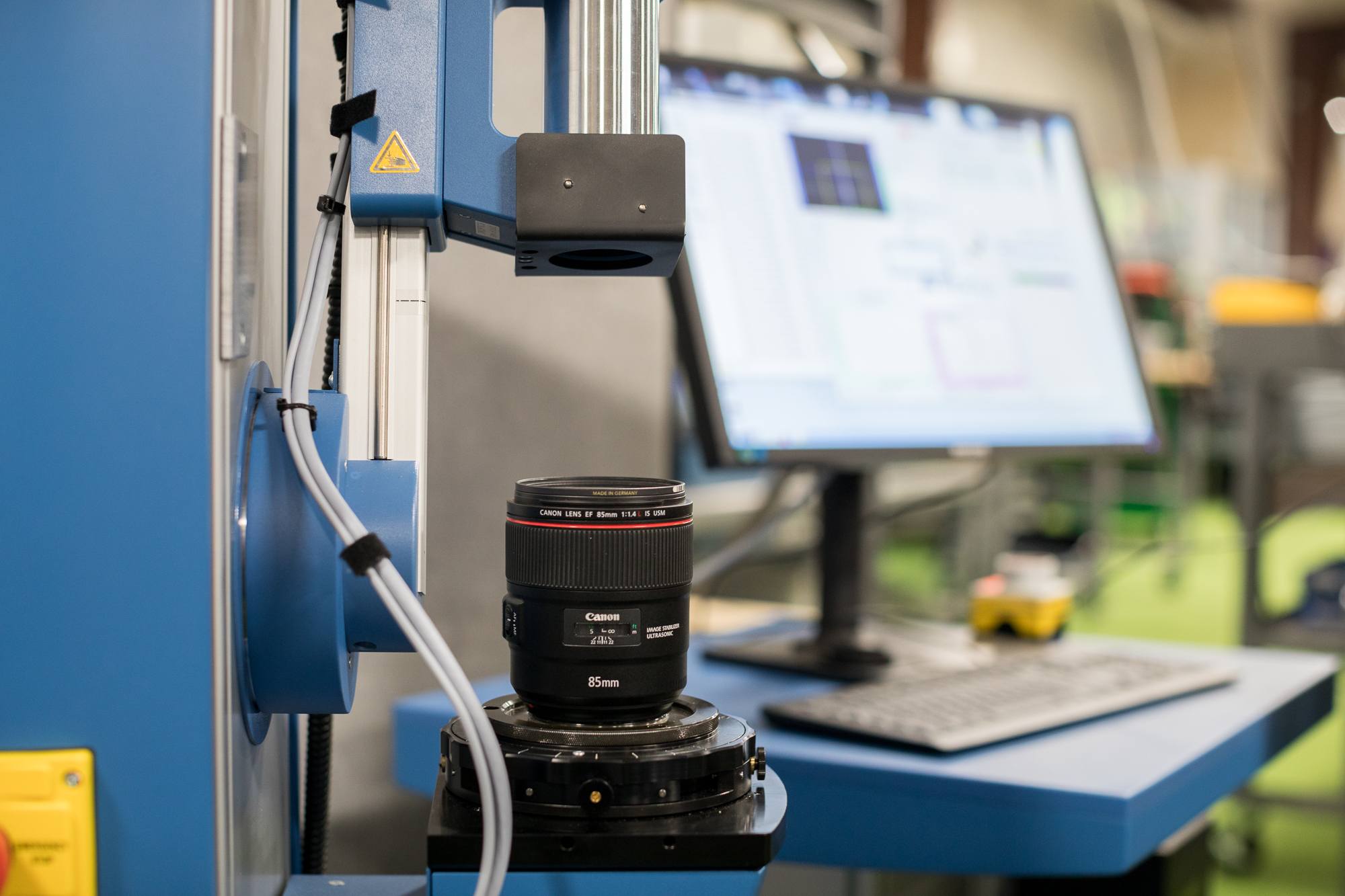

Come gli ingegneri eseguono i test MTF

Durante i test MTF, gli ingegneri utilizzano in genere un ambiente di test controllato.

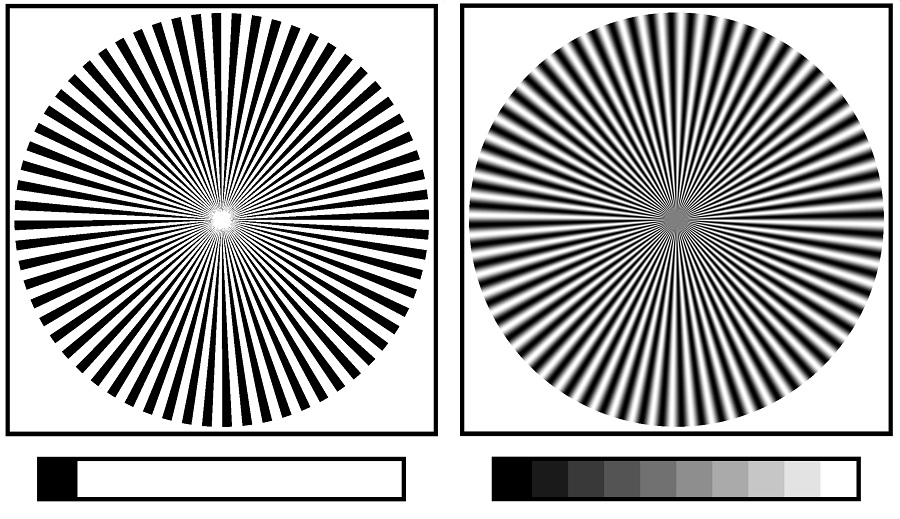

Un obiettivo viene montato con uno specifico sensore della fotocamera o un sistema di misurazione ottica e testato utilizzando modelli appositamente progettati.

Il sistema analizza la qualità con cui l'obiettivo riproduce diversi livelli di dettaglio.

Vengono valutati diversi fattori:

1. Capacità di risoluzione

La lente viene testata per determinare quanto bene può riprodurre strutture fini.

Ciò è particolarmente importante per:

Telecamere di sicurezza

Sistemi di ispezione industriale

Visione artificiale

Imaging medico

Telecamere AI

Un obiettivo può apparire nitido a livello base ma fallire quando si catturano piccoli oggetti o dettagli distanti.

2. Prestazioni di contrasto

La risoluzione non consiste solo nel vedere le linee.

Un buon obiettivo deve anche mantenere il contrasto.

Ad esempio, due oggetti potrebbero avere confini netti nella realtà, ma una lente di scarsa qualità potrebbe farli sembrare uniti perché la differenza di contrasto è ridotta.

MTF valuta quanto bene l'obiettivo mantiene il contrasto a diversi livelli di dettaglio.

3. Prestazioni del centro e dei bordi

Un errore comune quando si valutano le lenti è controllare solo l'area centrale.

Tuttavia, le applicazioni reali richiedono prestazioni sull'intera immagine.

Per le telecamere di sicurezza grandangolari o le telecamere per droni, le prestazioni edge sono particolarmente importanti.

Un obiettivo può fornire un'eccellente nitidezza centrale ma mostrare una chiarezza ridotta vicino agli angoli.

I test MTF consentono agli ingegneri di valutare:

Risoluzione centrale

Prestazione a metà campo

Nitidezza dei bordi

Un obiettivo ben progettato dovrebbe mantenere prestazioni equilibrate in tutta l'immagine.

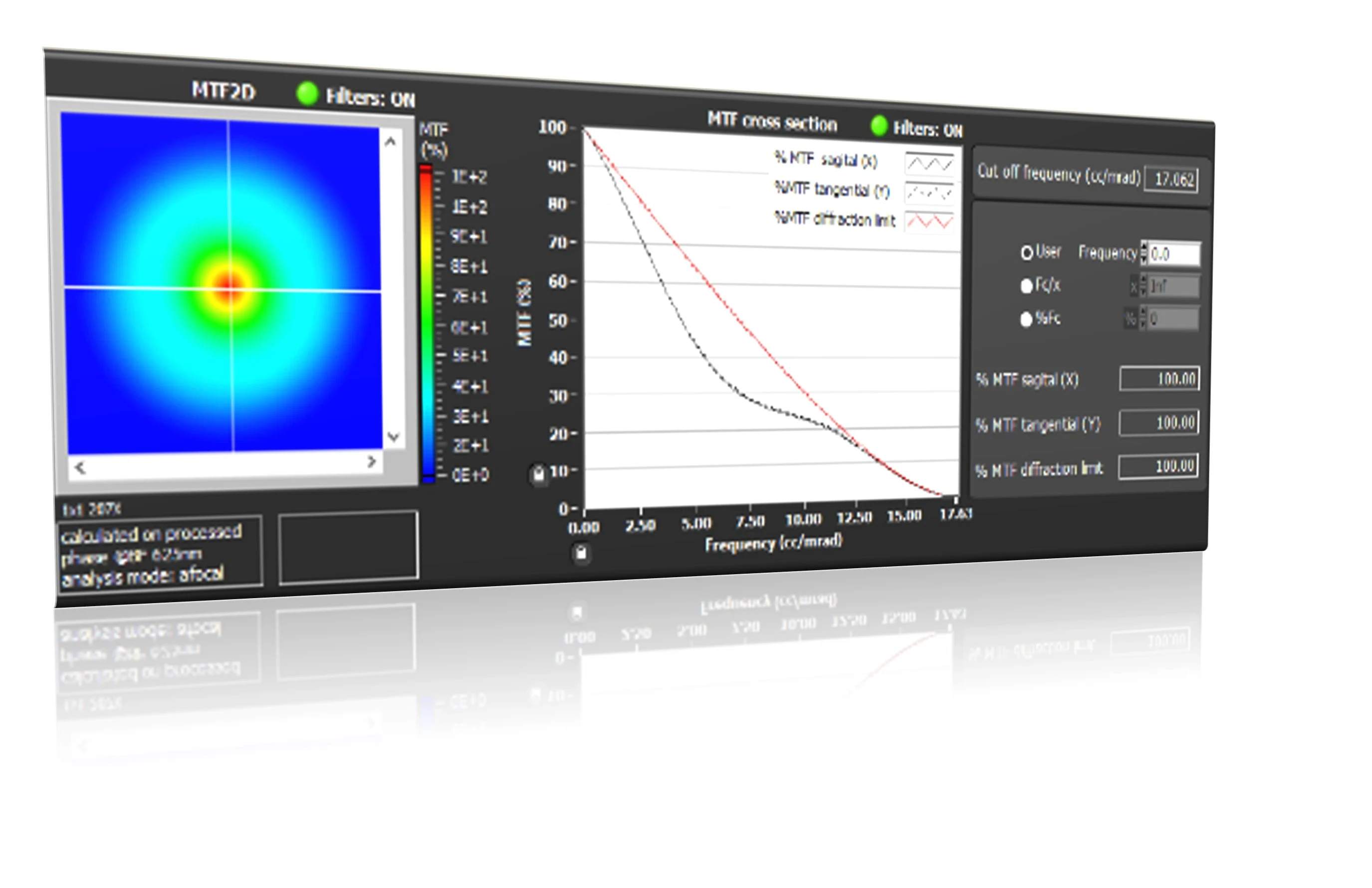

Comprensione delle curve MTF

I risultati MTF vengono solitamente visualizzati come grafico.

Sebbene i grafici MTF possano sembrare tecnici, l’idea di base è semplice.

L'asse orizzontale rappresenta solitamente la frequenza spaziale.

Ciò significa quanto sono fini i dettagli.

L'asse verticale rappresenta la trasmissione del contrasto.

Un valore più alto significa che l'obiettivo mantiene un contrasto maggiore.

Generalmente:

Un MTF elevato alle basse frequenze significa una buona riproduzione del contrasto

Un MTF elevato alle alte frequenze significa una migliore risoluzione dei dettagli fini

Un obiettivo con prestazioni elevate mantiene valori MTF più elevati man mano che i dettagli diventano più fini.

Perché l'MTF è importante in diverse applicazioni

Diverse applicazioni della fotocamera hanno requisiti ottici diversi.

Sorveglianza di sicurezza

Le telecamere di sicurezza spesso operano in condizioni difficili:

Luce scarsa

Lunghe distanze

Scene ampie

Oggetti in movimento

Un obiettivo con buone prestazioni MTF può aiutare a mantenere:

Dettagli del viso

Informazioni sul veicolo

Precisione del riconoscimento degli oggetti

Soprattutto nei sistemi di sorveglianza basati sull’intelligenza artificiale, la qualità dell’immagine influisce direttamente sulle prestazioni di rilevamento.

Visione industriale

I sistemi di visione artificiale spesso controllano piccole differenze.

Gli esempi includono:

Difetti del prodotto

Errori di fabbricazione

Posizionamento dei componenti

Una piccola perdita di dettaglio può influire sulla precisione dell'ispezione.

Gli obiettivi MTF elevati forniscono dati di immagine più chiari e affidabili.

Robotica e visione dell'intelligenza artificiale

I robot si affidano alle telecamere per comprendere il loro ambiente.

Devono riconoscere:

Oggetti

Ostacoli

Persone

Movimento

Una scarsa risoluzione ottica crea incertezza per gli algoritmi di intelligenza artificiale.

Le migliori prestazioni dell'obiettivo forniscono un input visivo più pulito.

Imaging medico

I dispositivi medici spesso richiedono sistemi ottici compatti ma ad alte prestazioni.

In queste applicazioni, la nitidezza dell'immagine può influenzare direttamente la diagnosi e l'analisi.

MTF aiuta gli ingegneri a garantire che i sistemi ottici soddisfino severi requisiti di imaging.

MTF non è l'unico standard di valutazione degli obiettivi

Sebbene l'MTF sia estremamente importante, gli ingegneri non valutano le lenti utilizzando un solo parametro.

Una valutazione ottica completa può includere anche:

Distorsione

Aberrazione cromatica

Illuminazione relativa

Ghosting

Flare

Stabilità della messa a fuoco

Prestazioni di temperatura

Tolleranza meccanica

Un obiettivo con MTF eccellente ma scarsa affidabilità potrebbe non essere adatto a prodotti del mondo reale.

L’ingegneria ottica è sempre una questione di equilibrio.

L'obiettivo migliore non è semplicemente quello con il numero più alto.

È quello che funziona in modo affidabile nell'applicazione prevista.

Come i produttori di lenti professionali utilizzano i dati MTF

Per i produttori di ottica, i test MTF non sono solo uno strumento di sviluppo.

È anche un importante metodo di controllo della qualità.

Durante lo sviluppo delle lenti, gli ingegneri utilizzano i risultati dell'MTF per:

Ottimizza il design ottico

Regolare le strutture delle lenti

Confrontare materiali diversi

Migliorare la precisione dell'assemblaggio

Durante la produzione di massa, i test MTF aiutano a garantire la coerenza tra i diversi lotti.

Ciò è particolarmente importante perché produrre un prototipo eccellente è molto più semplice che produrre migliaia di obiettivi identici.

Un produttore di lenti affidabile deve controllare sia la progettazione ottica che i processi di produzione.

Ottica Boshi: focalizzazione sulle prestazioni ottiche reali

Noi di Boshi Optics comprendiamo che i clienti non acquistano obiettivi solo in base alle specifiche.

Acquistano prestazioni di imaging affidabili.

Per applicazioni quali sorveglianza di sicurezza, visione con intelligenza artificiale, droni, telecamere automobilistiche, imaging medico e sistemi industriali, la qualità ottica influisce direttamente sull'esperienza del prodotto finale.

Attraverso la progettazione ottica, la produzione di precisione e la valutazione delle prestazioni, Boshi Optics si concentra sulla creazione di soluzioni di lenti che offrano una qualità dell'immagine stabile nelle applicazioni del mondo reale.

Perché nei moderni sistemi di telecamere:

Più pixel non significano automaticamente più informazioni.

Un'ottica migliore crea immagini migliori.

E immagini migliori creano decisioni migliori.

Conclusione

Il test MTF è uno degli strumenti più preziosi utilizzati dagli ingegneri per comprendere le prestazioni degli obiettivi.

Rivela ciò che i numeri di megapixel non possono mostrare:

La chiarezza con cui un obiettivo riproduce i dettagli

Quanto bene mantiene il contrasto

Se la nitidezza è coerente in tutta l'immagine

Se il sistema ottico può realmente supportare il sensore

Quando si sceglie un obiettivo per fotocamera, è essenziale guardare oltre le specifiche e comprendere le prestazioni ottiche.

Un obiettivo di alta qualità non è semplicemente un pezzo di vetro.

È la base che consente il funzionamento dell'intero sistema di imaging.
