Come scegliere l'obiettivo M12 perfetto per un sensore da 1/2,7": evitare le trappole della "vignettatura" e del "bordo morbido"

Trappola 1: l'effetto "visione a tunnel" (vignettatura)

Per comprendere la vignettatura, immagina di provare a inserire un grande piolo quadrato in un piccolo foro rotondo.

Ogni obiettivo proietta un'immagine circolare sul sensore rettangolare della fotocamera. Questo è chiamato ilCerchio di immagini. Un sensore da 1/2,7 pollici ha una dimensione diagonale fisica specifica (circa 6,6 mm).

• Se il cerchio dell'immagine dell'obiettivo è più piccolo del sensore:Gli angoli del sensore rettangolare non riceveranno alcuna luce. Il risultato? Angoli neri e netti nel tuo filmato.

• Se il cerchio dell'immagine dell'obiettivo è esattamente della dimensione giusta o leggermente più grande:L'intero sensore è inondato di luce. Ottieni un'immagine pulita a pieno formato.

La soluzione:Quando acquisti un obiettivo M12, non puoi limitarti a guardare la lunghezza focale (come 4 mm). Devi controllare ilDimensioni del sensore targetspecifica. Se inserisci un obiettivo progettato per un sensore più piccolo da 1/3" o 1/4" sul tuo sensore da 1/2,7", otterrai vignettatura ogni volta. Assicurati sempre che le specifiche dell'obiettivo indichino esplicitamente la compatibilità con i formati da 1/2,7".

Trappola 2: Il mistero del "Centro affilato, bordi sfocati".

Ok, quindi hai acquistato un obiettivo con il cerchio dell'immagine corretto. Gli angoli bui sono spariti. Ma ora hai un nuovo problema: la targa al centro dell'inquadratura è cristallina, ma gli alberi sul bordo dell'inquadratura sembrano completamente sfocati.

Ciò accade per due ragioni principali:

1. Una mancata corrispondenza nell'angolo del raggio principale (CRA)Pensa ai pixel di un sensore moderno come a contenitori piccoli e profondi. Se la luce cade direttamente nel secchio (al centro del sensore), viene catturata perfettamente. Ma ai bordi del sensore la luce entra obliquamente. Se l'angolo è troppo ripido, la luce colpisce la parete del "secchio" e rimbalza via, causando bordi sfocati e cambiamenti di colore. Un obiettivo M12 di alta qualità è progettato per piegare i raggi laterali in modo che cadano in modo pulito nei pixel del sensore. Ad esempio, gli obiettivi di precisione mantengono il CRA sotto i 15° per garantire luminosità e nitidezza uniformi nell'intero campo visivo.

2. Struttura della lente e curvatura del campo scadentiLe lenti economiche spesso soffrono di "curvatura di campo". Poiché gli elementi dell'obiettivo sono curvi, il piano focale che proiettano è in realtà curvo come una ciotola, non piatto come il sensore. Se il centro è a fuoco, i bordi non sono a fuoco. Per correggere questo problema sono necessari elementi ottici multipli e dalla forma precisa.

La soluzione: ottica di precisione costruita per il compito

Non devi scendere a compromessi ritagliando l'immagine o accettando angoli sfocati. Presso Shanghai Silk Optical Technology Co., Ltd., progettiamo i nostri obiettivi M12 per integrarli perfettamente con i sensori moderni.

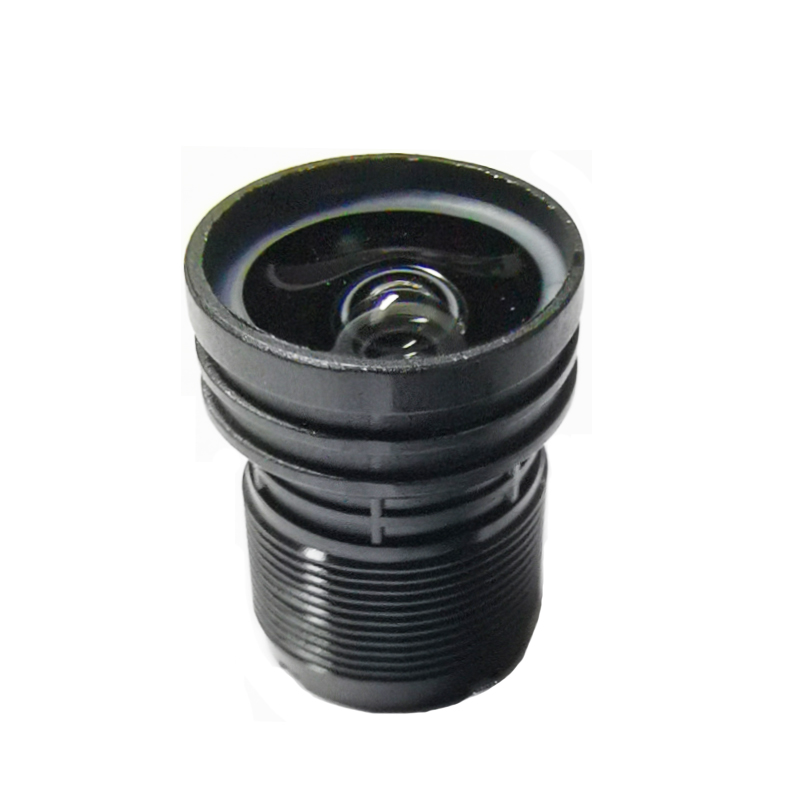

Prendi il nostroObiettivo M12 serie PL100come esempio di farlo bene:

• Misura perfetta per 1/2,7":Progettato con un cerchio dell'immagine che copre perfettamente i sensori da 1/2,7", eliminando completamente gli angoli bui.

• CRA ottimizzato (<15°):La luce colpisce i bordi del sensore con l'angolazione perfetta, garantendo una luminosità da bordo a bordo.

• 7E Struttura tutto vetro:Utilizzando sette elementi in vetro specializzati, appiattiamo il piano focale e correggiamo la distorsione ottica (mantenendo la distorsione TV fino a un notevole -12%). Ciò significa che gli angoli sono altrettanto nitidi e ad alta risoluzione (2MP-5MP) quanto il punto morto.

Il fondoLinea

Il tuo sensore da 1/2,7" è efficace quanto la luce che lo colpisce. Non intasare i tuoi costosi dispositivi elettronici con un pezzo di vetro non corrispondente. Verificando il cerchio dell'immagine e prestando attenzione alle correzioni ottiche da bordo a bordo, puoi garantire un'immagine nitida, chiara e professionale per i tuoi clienti.

(Cerchi l'abbinamento M12 perfetto per il tuo progetto fotografico?Contatta oggi stesso il nostro team tecnico per richiedere campioni e specifiche dettagliate.)
