Come scegliere un obiettivo FPV per condizioni di scarsa illuminazione: F1.0 vs IR

Durante la prima fase di scouting dell'hardware per droni industriali di prossima generazione, UAV di difesa o sistemi FPV (First-Person View) ad alta velocità, mi viene posta la stessa domanda almeno tre volte a settimana:"Dovremmo procurarci un obiettivo ad ampia apertura F1.0 per un sistema a colori 'Blacklight' o attenerci a una configurazione di illuminazione a infrarossi (IR) tradizionale?"

Per essere completamente schietto, ogni volta che qualcuno la considera una scelta semplice e binaria, non posso fare a meno di sospirare.

Come ingegnere ottico pressoOttica di seta di Shanghai, la mia realtà quotidiana consiste nel combattere gli indici di rifrazione, racimolare frazioni di percentuale sulle curve MTF e bilanciare le dure leggi della fisica con i budget di produzione ristretti. Vedo troppe linee di prodotti fallire durante test sul campo ad alta velocità perché un team di approvvigionamento ha ingoiato un gancio, una linea e un piombino generici per la presentazione delle vendite.

"La F1.0 è il futuro", ti dicono.Oppure "L'IR è economico e indistruttibile".

Non credere all'hype. Il design ottico è un gioco inflessibile di compromessi fisici. Diamo un'occhiata oltre i PPT di marketing e analizziamo ciò che realmente accade alla tua pipeline di imaging FPV quando ne scegli uno piuttosto che l'altro.

1. F1.0 "Blacklight" a colori: il mostro fotonico (e la sua tassa nascosta)

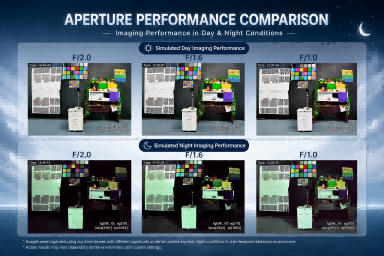

L'intera premessa della tecnologia attiva in condizioni di scarsa illuminazione e a colori si basa suApertura F1.0. Se non sei un fanatico dell'ottica, ecco un rapido calcolo: il numero F è il rapporto tra la lunghezza focale dell'obiettivo e il diametro della pupilla d'ingresso. Ogni volta che rilasci un F-stop, raddoppi la luce che raggiunge il sensore. Passare da un obiettivo F2.0 standard a un obiettivo F1.0 significa che stai scaricandoquattro volte più lucesui pixel CMOS.

Nell'implementazione FPV nel mondo reale, ad esempio un drone di ispezione autonomo che naviga in un magazzino poco illuminato o un UAV di ricerca e salvataggio notturno, ciò significa che non è necessario il bagliore LED bianco invadente, assetato di energia e accecante per catturare video ad alto contrasto. Per i modelli di intelligenza artificiale di bordo che dipendono dai dati cromatici per classificare gli oggetti (come identificare il colore di una valvola di un tubo pericoloso o degli indumenti di un bersaglio), F1.0 è spettacolare.

Ma ecco il problema che i fornitori amatoriali non ti diranno: le aperture completamente aperte introducono il caos assoluto nelle aberrazioni ottiche. Quando apri il diaframma a F1.0, i raggi luminosi colpiscono i bordi esterni degli elementi dell'obiettivo ad angoli incredibilmente ripidi. Ciò innesca due enormi problemi per FPV:

• Profondità di campo sottilissima (DoF):Il tuo margine di errore scende a millimetri. Se l'alloggiamento dell'obiettivo meccanico si flette anche leggermente a causa del calore del motore interno o dei cambiamenti della temperatura ambiente, il soggetto diventa completamente fuori fuoco.

• Collasso del sistema multilaterale di negoziazione periferico:L'aberrazione sferica e il coma trasformeranno gli angoli della tua immagine ad alta risoluzione in una zuppa fangosa e inutilizzabile. Se il tuo obiettivo non riesce a mantenere un elevato MTF (funzione di trasferimento della modulazione) ai bordi, il tuo costoso sensore da 4 MP o 5 MP si comporta effettivamente come un sensore da 1,3 MP.

Per contrastare questo problema, non possiamo semplicemente usare il vetro sferico economico e standardizzato. Dobbiamo progettare intornoElementi ASP (lenti asferiche).per riportare quei raggi marginali canaglia in un unico punto focale.

In realtà, lasciatemelo riformulare: non si tratta solo di usare forme asferiche; riguarda la scelta del materiale. Se acquisti un obiettivo F1.0 economico, interamente in plastica per un drone, lo faraiVolerefallire nel momento in cui la temperatura ambiente oscilla o l'elettronica di volo si surriscalda.

Questo è esattamente il motivo per cui abbiamo costruito la nostra ammiragliaLente a luce nera PL100. È un hard-boiledMostro ottico predisposto per F1.0, 4 mm, 4 MP/5 MPcostruito esplicitamente attorno ad un avanzatostruttura 7E(un’architettura interamente in vetro/ibrida). Utilizzando elementi in vetro di alta qualità alloggiati in cilindri termoresistenti personalizzati, il PL100 ottiene una compensazione termica attiva. Sia che la tua piattaforma FPV stia lottando contro i venti gelidi ad alta quota o assorba il calore dalle schede di trasmissione ad alto wattaggio (Da -20°C a +70°C), il piano di messa a fuoco rimane perfettamente bloccato.

2. Visione notturna a infrarossi (IR): il cavallo di battaglia economicamente vantaggioso (con una trappola per la lunghezza d'onda)

Dall'altro lato della barricata, abbiamo l'illuminazione IR tradizionale (tipicamente abbinata a LED IR attivi da 850 nm o 940 nm). Lenti in questa categoria, come le nostre ottimizzate per il volumePL071 Serie 6G tutto vetro—sono incredibilmente maturi, altamente stabili ed eccezionalmente rispettosi del budget per gli appalti.

Il vantaggio principale di un sistema IR è il contrasto netto e senza compromessi. In ambienti a lux assoluto, come tunnel sotterranei non illuminati o perimetri di foreste profonde dove la luce ambientale è pari a zero, l'IR trasforma il mondo in una mappa in bianco e nero nitida e ad alto contrasto. Elimina la confusione dei colori, fornendo agli algoritmi AI all'avanguardia e ai sistemi di navigazione visiva SLAM (Simultaneous Localization and Mapping) confini precisi da tracciare.

Tuttavia, c'è un killer silenzioso in attesa nelle configurazioni IR:Spostamento della messa a fuoco.

Ecco uno scenario comune e profondamente frustrante per i team di ricerca e sviluppo: i tuoi ingegneri calibrano il sistema di visione del drone in laboratorio durante il giorno.Sembra incredibilmente nitido. Cala la notte, il drone decolla, gli illuminatori IR attivi si accendono e all'improvviso il feed dal vivo sembra come se qualcuno avesse spalmato del grasso sull'obiettivo.

Non incolpare gli algoritmi di riduzione del rumore del sensore. È fisica fondamentale.La luce visibile (400–700 nm) e la luce infrarossa (850 nm/940 nm) viaggiano a velocità diverse attraverso lo stesso mezzo di vetro perché l'indice di rifrazione cambia in base alla lunghezza d'onda. Se gli elementi dell'obiettivo non sono deliberatamente ottimizzati perCo-focalizzazione IR, il piano focale per la luce visibile e il piano focale per la luce IR si troveranno a due profondità completamente diverse dietro l'obiettivo.

Per superare questo ritardo da incubo, integriamoElementi in vetro ED (Extra-low Dispersion).e applicare rivestimenti specializzati a banda larga in modo che entrambe le lunghezze d'onda si concentrino esattamente sullo stesso piano a livello di micron sul sensore. Inoltre, se stai volando ad alta velocità verso una superficie altamente riflettente (come un cartello metallico o un edificio bianco), le configurazioni IR sono note per la sovraesposizione localizzata ("white-out"). Senza integratoVetro bluo filtri specializzati per sopprimere immagini fantasma e riflessi secondari, la tua IA di navigazione sperimenterà una grave latenza o vere e proprie allucinazioni.

3. La matrice decisionale di approvvigionamento FPV: quale si adatta al tuo drone?

Tralasciamo le sciocchezze aziendali e stabiliamo una lista di controllo ingegneristica concreta per il tuo prossimo audit hardware:

Hai acquistato l'obiettivo Blacklight PL100 F1.0 se:

• I dati sui colori non sono negoziabili:Il tuo drone deve identificare colori specifici dei cavi, indicatori di pericolo, ruggine strutturale o equipaggiamenti di bersagli di ricerca e salvataggio alla luce delle stelle.

• L'emissione attiva è una responsabilità:Stai costruendo piattaforme di sorveglianza stealth, UAV tattici o droni per il monitoraggio della fauna selvatica in cui i raggi infrarossi luminosi o i faretti bianchi non sono accettabili.

• Elaborazione IA Edge ad alta velocità:Il tuo computer di bordo non può permettersi di sprecare cicli GPU/NPU eseguendo filtri di nitidezza o riduzione del rumore del software su un feed fangoso in condizioni di scarsa illuminazione. Hai bisogno di fotoni "puliti" ad alta fedeltà direttamente da un'apertura completamente aperta.

• La nostra raccomandazione:ILPL100 (F1.0, 4 mm, M12). Ogni singola unità è sottoposta a rigorosi processi automatizzatiAllineamento attivo (test AA)nel nostro parco di produzione per garantire che l'inclinazione e il Chief Ray Angle (CRA) si allineino perfettamente con i sensori 4MP/5MP di fascia alta prima di lasciare la linea di fabbrica.

Scegli un obiettivo ottimizzato per IR (come il PL071) se:

• Operazioni a zero lux assoluto:Il tuo drone FPV opera in miniere spente, edifici abbandonati o infrastrutture sotterranee profonde dove ci sono letteralmente zero fotoni ambientali da amplificare.

• Rigidi vincoli di budget per gli appalti:Il progetto prevede un massiccio dispiegamento di flotte di AGV da magazzino o droni perimetrali di base, sensibili ai costi, che richiedono solo il rilevamento di base dei confini geometrici e l’elusione degli ostacoli.

• SLAM / Mappatura geometrica pura:I tuoi algoritmi di localizzazione si preoccupano solo del rilevamento dei bordi ad alto contrasto e delle caratteristiche spaziali, rendendo irrilevanti le informazioni sul colore.

Considerazioni finali dal laboratorio

Nell'ottica di precisione non si ottiene qualcosa in cambio di niente.Se desideri l'enorme carico utile in condizioni di scarsa illuminazione di un obiettivo F1.0, devi investire nella compensazione strutturale della temperatura e nei profili di vetro asferici per fermare la deriva termica e la sfocatura degli angoli. Se scegli il percorso IR conveniente, devi assicurarti che il tuo fornitore fornisca una vera co-focalizzazione IR per prevenire la cecità notturna.

Alla Shanghai Silk Optical produciamo oltre 6 milioni di lenti al mese. Non ci occupiamo di proposte di vendita generiche; ci occupiamo di curve MTF e affidabilità fisica. Se sei stanco di indovinare le tue tolleranze ottiche e vuoi parlare delle specifiche hardware reali per il tuo prossimo drone, dispositivo di sicurezza o visione medica, contattaci. Costruiamo qualcosa che funzioni davvero quando le luci si spengono.
