Gli obiettivi in plastica per fotocamera sono davvero inferiori al vetro?
Se chiedi a qualcuno quale sia l'obiettivo migliore per una fotocamera: plastica o vetro, probabilmente otterrai una risposta molto sicura.
Bicchiere. Ovviamente.
Sembra ragionevole.
Il vetro sembra premium.
Il vetro sembra pesante.
Il vetro sembra qualcosa che dovrebbe appartenere a un costoso sistema ottico.
La plastica, invece, sembra il materiale utilizzato per un contenitore per il pranzo usa e getta.
Ma l’ingegneria ottica raramente è così semplice.
La verità è:
Le lenti in plastica non sono automaticamente inferiori alle lenti in vetro.
Sono materiali diversi con vantaggi e limitazioni diversi.
E a seconda della fotocamera, la plastica potrebbe effettivamente essere la scelta ingegneristica più intelligente.
Innanzitutto, “plastica” non significa plastica ordinaria
Quando le persone sentono “lente di plastica”, spesso immaginano un pezzo di plastica trasparente economico.
Le plastiche ottiche sono una categoria diversa.
Materiali come i polimeri di grado ottico possono essere progettati per fornire proprietà rifrattive e meccaniche controllate adatte per applicazioni di imaging.
Possono anche essere realizzati con geometrie ottiche complesse.
Ciò è particolarmente importante perché molti moderni obiettivi per fotocamere compatte utilizzano elementi ottici stampati altamente ottimizzati.
Quindi il vero paragone non è:
Vetro vs plastica economica.
È:
Vetro ottico vs materiali polimerici ottici.
Questa è una domanda molto più interessante.
Perché il vetro ha una reputazione così forte
Il vetro è stato utilizzato nei sistemi ottici per secoli e c’è una buona ragione.
Il vetro ottico offre diversi vantaggi importanti.
Può fornire un'eccellente stabilità ottica e un'ampia gamma di proprietà rifrattive.
Il vetro è anche relativamente stabile alla temperatura rispetto a molti polimeri.
Per le applicazioni di imaging impegnative in cui le prestazioni ottiche devono rimanere altamente prevedibili in condizioni ambientali mutevoli, il vetro può essere estremamente prezioso.
Questo è uno dei motivi per cui i sistemi ottici fotografici, scientifici, industriali e alcuni automobilistici ad alte prestazioni possono utilizzare notevoli quantità di vetro.
Ma il vetro ha i suoi svantaggi.
È più pesante.
Può essere più costoso da elaborare.
Forme complesse possono richiedere processi di produzione più complessi.
Inoltre, la produzione di geometrie ottiche complicate in grandi volumi può diventare costosa.
La plastica ha un grande vantaggio: la libertà di produzione
Uno dei maggiori punti di forza delle plastiche ottiche non è semplicemente il basso costo.
È flessibilità produttiva.

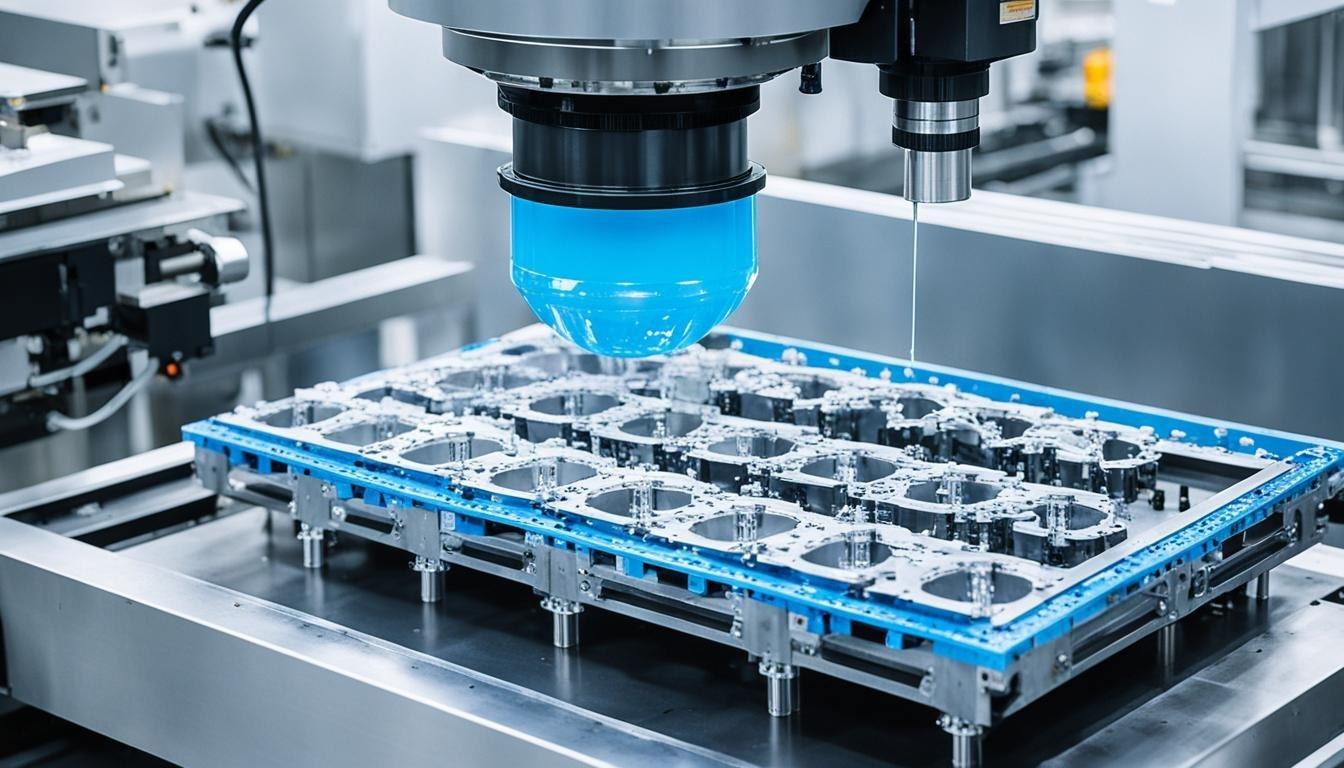

Gli elementi ottici in plastica possono spesso essere prodotti mediante stampaggio a iniezione di precisione.
Ciò significa che geometrie ottiche complesse possono potenzialmente essere prodotte in grandi volumi una volta stabilite le attrezzature.
Ciò è particolarmente interessante per le fotocamere compatte consumer e embedded.
Se una fotocamera ha bisogno di centinaia di migliaia o milioni di obiettivi, l’efficienza produttiva è estremamente importante.
Una piccola differenza nel costo unitario diventa un numero molto grande se moltiplicata per un milione.
È qui che l'ottica in plastica può avere molto senso.
La plastica può anche rendere le fotocamere più leggere
Il peso conta più di quanto le persone a volte credano.
Per uno smartphone, ogni grammo conta.
Per un drone, conta ancora di più.
Per un dispositivo indossabile o un robot compatto, anche il peso superfluo non è particolarmente gradito.
I polimeri ottici sono generalmente molto più leggeri del vetro.
Ciò crea un evidente vantaggio per i sistemi in cui:
piccolo + leggero + volume alto
è più importante delle prestazioni ottiche assolute in condizioni estreme.
Per una telecamera per droni, ad esempio, il risparmio di peso del modulo ottico può contribuire alla progettazione complessiva del sistema.
Ciò non significa che la plastica sia sempre la risposta giusta.
Ciò significa che la selezione dei materiali dovrebbe considerare l'intero prodotto.
Allora dove vince il vetro?
Il vetro diventa particolarmente attraente quando la stabilità ambientale e ottica sono le principali preoccupazioni.
La temperatura è un buon esempio.
Ogni materiale cambia dimensionalmente con la temperatura.
La quantità di cambiamento dipende dal materiale.
Poiché i sistemi ottici sono altamente sensibili alla geometria, i cambiamenti legati alla temperatura possono influenzare la messa a fuoco e le prestazioni ottiche.
Ciò è importante per le telecamere che funzionano all'aperto, all'interno di veicoli, ambienti industriali o altre applicazioni con significative variazioni di temperatura.
Il vetro può offrire vantaggi in questo ambito, a seconda del materiale specifico e del design ottico.
Il vetro può anche fornire opzioni più ampie per determinati requisiti ottici impegnativi.
Quindi se qualcuno ti dice:
“La plastica è sempre migliore perché costa meno.”
Questo è altrettanto fuorviante quanto dire:
“Il vetro è sempre migliore perché è vetro.”
La plastica può anche essere più sensibile all’invecchiamento
La durabilità ambientale è un’altra considerazione.
Alcuni polimeri ottici possono essere più sensibili del vetro a:
Temperatura
Umidità
Esposizione ai raggi UV
Ambienti chimici
Il comportamento effettivo dipende fortemente dalla formulazione e dall'applicazione del materiale.
Questo è il motivo per cui una plastica ottica che funziona perfettamente all'interno di un dispositivo consumer potrebbe non essere necessariamente la scelta migliore per una fotocamera per esterni esposta ad anni di luce solare e sbalzi di temperatura.
La selezione del materiale deve considerare la durata prevista.
Un obiettivo che sembra eccellente fin dal primo giorno non è necessariamente un buon obiettivo se le sue prestazioni cambiano in modo significativo dopo anni di esposizione ambientale.
La parte interessante: molti obiettivi fotografici utilizzano entrambi
È qui che il semplice dibattito “plastica vs vetro” inizia a sgretolarsi.
Molti sistemi ottici non hanno bisogno di scegliere esclusivamente un materiale.

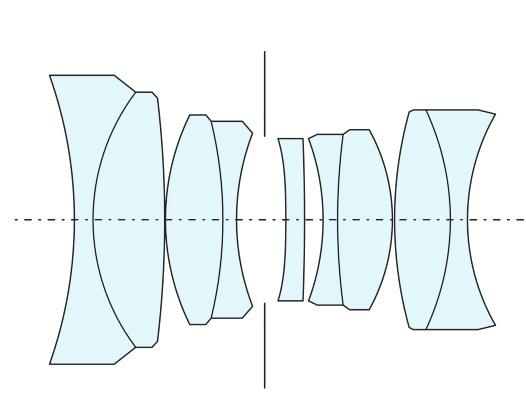

Una lente può utilizzare una combinazione di elementi in vetro e plastica ottica.
Perché?
Perché materiali diversi possono risolvere diversi problemi ottici.
Un progettista può utilizzare un materiale per una particolare caratteristica di rifrazione e un altro per un requisito diverso.
Ciò può fornire un utile equilibrio tra:
Prestazioni ottiche
Dimensione
Peso
Costo
Producibilità
Stabilità ambientale
In altre parole, l’obiettivo più intelligente potrebbe non essere realizzato interamente in vetro o interamente in plastica.
Può utilizzare esattamente ciò di cui ha bisogno il design ottico.
Che dire della risoluzione?
Questa è un’altra area in cui la conversazione spesso diventa fuorviante.
Le persone a volte danno per scontato:
Vetro = alta risoluzione
Plastica = bassa risoluzione
Non necessariamente.
La risoluzione dipende dal design ottico completo e dalla qualità della produzione.
Fattori come:
Geometria delle lenti
Precisione della superficie
Proprietà dei materiali
Precisione dell'assemblaggio
Allineamento ottico
Prestazioni del sistema multilaterale di negoziazione
Caratteristiche del sensore
tutto conta.
Una lente in vetro mal progettata può funzionare male.

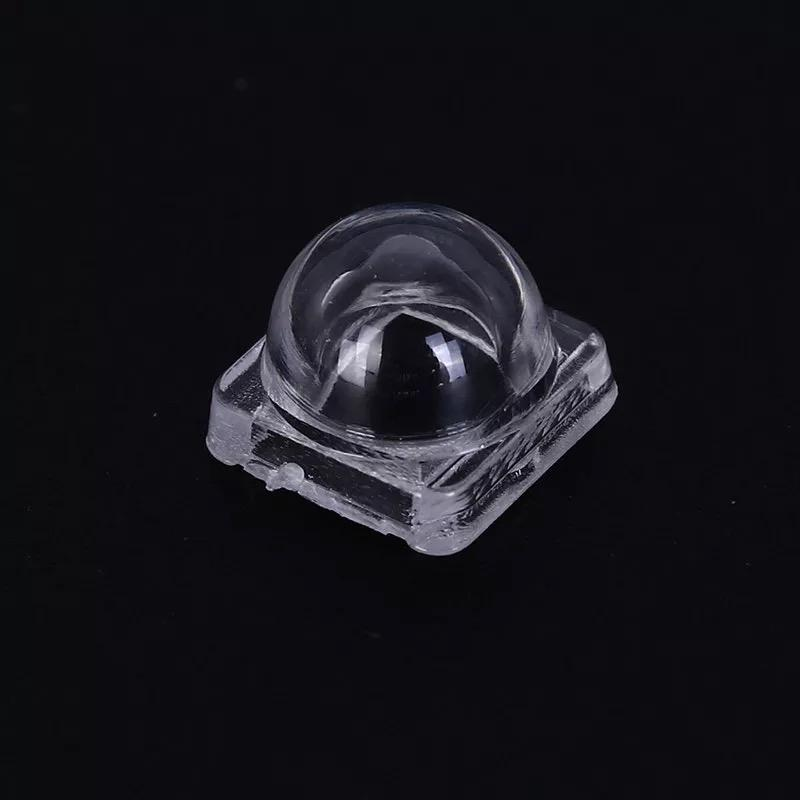

Un elemento ottico in plastica stampata ben progettato può funzionare sorprendentemente bene.
Il materiale è importante.
Ma è solo una parte dell’equazione.
Perché la plastica ottica è importante per le fotocamere prodotte in serie

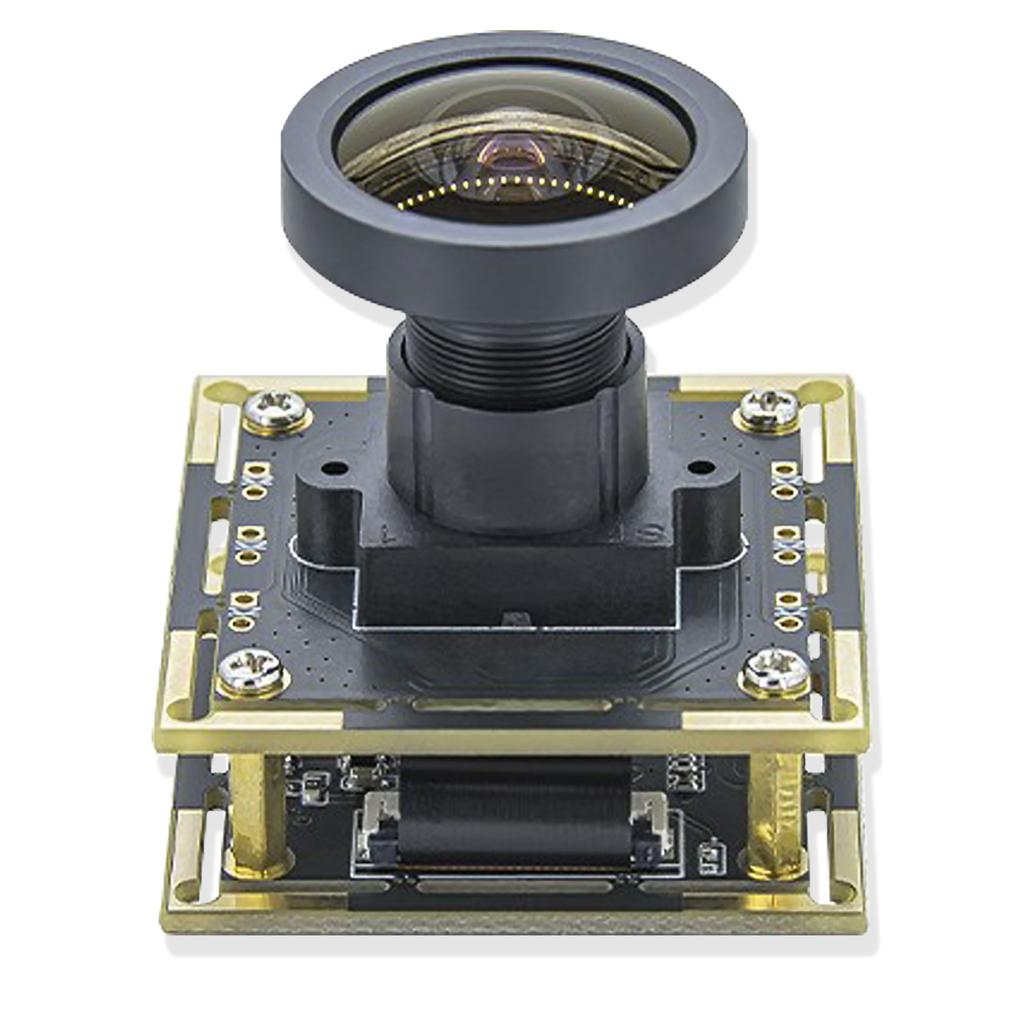

Considera un modulo fotocamera che deve essere prodotto in grandi quantità.
Il produttore potrebbe interessarsi a:
Costo + peso + tempo ciclo + ripetibilità + prestazioni ottiche.
È qui che l'ottica in plastica stampata può diventare estremamente attraente.
Una volta sviluppati gli utensili di precisione, lo stampaggio a iniezione può supportare la produzione in grandi volumi con una geometria coerente.
Ciò è particolarmente rilevante per applicazioni come:
Fotocamere di consumo
Telecamere di sicurezza
Moduli automobilistici
Droni
Robotica
Dispositivi intelligenti
Sistemi di visione artificiale compatti
La tecnologia di produzione è quindi uno dei motivi principali per cui le ottiche in plastica sono diventate così comuni.
Come dovrebbero effettivamente scegliere gli ingegneri?
Invece di chiedere:
“Il vetro è migliore della plastica?”
chiederei:
“Quale materiale è migliore per questo sistema ottico?”
Per una fotocamera compatta, leggera e ad alto volume, la plastica ottica può essere una scelta eccellente.
Per un sistema esterno esigente che opera a temperature estreme, il vetro può offrire importanti vantaggi.
Per alcuni prodotti, un design ibrido può avere più senso.
AOttica Boshi, la scelta dei materiali fa parte di un problema più ampio di progettazione ottica piuttosto che di una semplice decisione "il vetro è premium, la plastica è economica". La soluzione appropriata dipende dai requisiti del sensore, dalle prestazioni ottiche, dai vincoli meccanici, dalle condizioni ambientali, dal volume di produzione e dal costo target.
Ecco come funziona di solito l'ingegneria ottica.
Raramente c'è un materiale che vince ogni discussione.
La linea di fondo
Quindi, gli obiettivi delle fotocamere in plastica sono davvero inferiori al vetro?
NO.
Il vetro è un materiale ottico eccezionale e rimane indispensabile in molte applicazioni impegnative.
Ma la plastica ottica ha i suoi punti di forza:
Leggero.
Altamente producibili.
Adatto per geometrie stampate complesse.
Adatto per produzioni di grandi volumi.
Potenzialmente conveniente.
La domanda importante non è quale materiale suoni più pregiato.
La questione è se il materiale è in grado di fornire le prestazioni ottiche, la stabilità, la producibilità e la durata richieste per la fotocamera vera e propria.
Perché un obiettivo fotografico non ottiene punti extra se è realizzato in vetro.
Viene giudicato in base all'immagine che produce e se continua a produrla in modo affidabile dopo il primo prototipo, il centesimo lotto di produzione e la milionesima unità.
