Lenti ottiche VR e soluzioni ottiche: analisi tecnica e prospettive applicative

Lenti ottiche VR e soluzioni ottiche: analisi tecnica e prospettive applicative

Il sistema ottico VR, in quanto componente fondamentale dei dispositivi di realtà virtuale, ha un impatto diretto sull'immersione e sul comfort dell'utente. Le attuali tecnologie delle lenti VR si sono evolute dalle prime lenti asferiche alle lenti Fresnel e alle soluzioni ottiche Pancake a fuoco corto.Le tendenze future si concentreranno sull’innovazione sinergica della fusione dei sensori, della fotografia computazionale e dei chip di elaborazione dedicati, con l'obiettivo di bilanciare parametri chiave delle prestazioni come ampio campo visivo (FOV), alta risoluzione e controllo della distorsione. Questo articolo fornisce un'analisi approfondita dei principi tecnici, degli scenari applicativi e delle direzioni future degli obiettivi VR per fungere da riferimento professionale per gli operatori del settore.

I. Tecnologie principali e soluzioni ottiche per obiettivi VR

La sfida tecnica principale degli obiettivi VR consiste nel raggiungere un'alta risoluzione, un ampio FOV e una bassa distorsione all'interno di un percorso ottico limitato. Attualmente, le soluzioni ottiche VR tradizionali includono lenti di Fresnel, ottica Pancake a fuoco corto e ottica a forma libera.

Le lenti Fresnel sono la scelta dominante nei visori VR di livello consumer. Comprimono la superficie di una lente convessa convenzionale in anelli concentrici, preservando la curvatura e riducendo significativamente lo spessore. Prodotti come Meta Quest 2/3 e HTC Vive utilizzano questo approccio.I vantaggi delle lenti Fresnel includono il basso costo, processi di produzione maturi e la capacità di raggiungere un FOV di ~100°. Tuttavia, soffrono di diffrazione dell'anello che causa luce diffusa, immagini fantasma, contrasto ridotto, scarsa qualità dell'immagine dei bordi e una scatola oculare limitata.

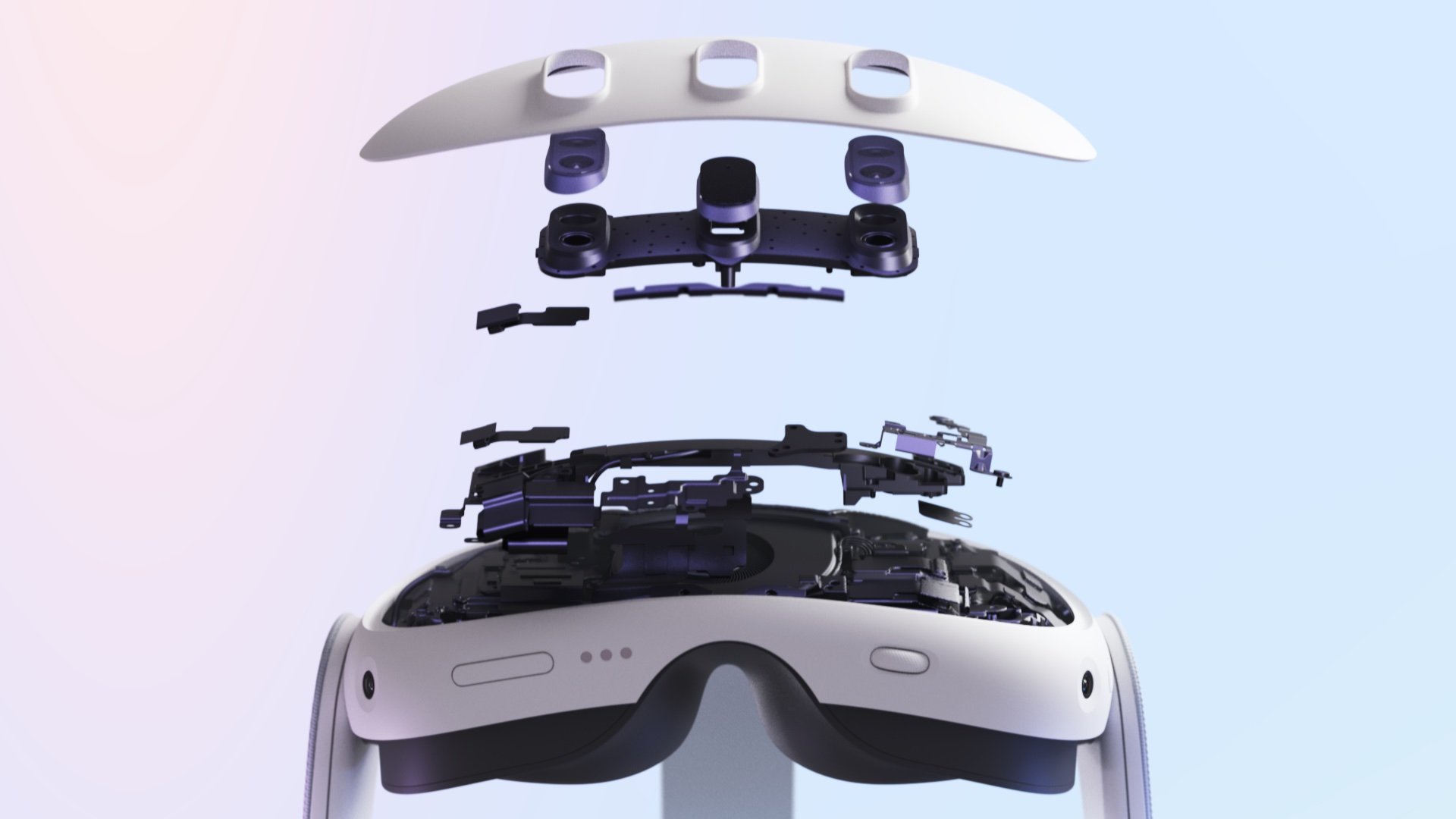

Le ottiche Pancake a fuoco corto rappresentano un percorso tecnico in rapido avanzamento. Utilizzando polarizzatori e pellicole semiriflettenti/semitrasmissive, la luce viene riflessa più volte all'interno della lente, piegando il percorso ottico e riducendo drasticamente lo spessore del modulo. Dispositivi di fascia alta come Meta Quest Pro, Apple Vision Pro e PICO 4 adottano questa soluzione.L'ottica Pancake può ridurre lo spessore da un terzo alla metà rispetto ai design tradizionali e fornire un'estrazione pupillare maggiore (fino a 20 mm o più), supporta la regolazione diottrica e riduce la luce diffusa. Tuttavia, mostrano un'efficienza ottica inferiore (trasmissione complessiva ~ 30–50%), una forte dipendenza dai display polarizzati, requisiti di elevata precisione di produzione e costi più elevati.

Le ottiche a forma libera rompono i vincoli del design ottico simmetrico tradizionale impiegando superfici non simmetriche a rotazione e altamente personalizzate.Le ottiche a forma libera possono ottimizzare contemporaneamente il campo visivo, la scatola oculare e le aberrazioni, rendendole adatte a design compatti. Tuttavia, implicano processi di progettazione complessi che richiedono software di simulazione ottica avanzati e pongono sfide di produzione significative, limitandone l’uso attuale principalmente ad apparecchiature di fascia alta o di livello aziendale.

Il doppio obiettivo fisheye RF5.2mm F2.8 L DUAL FISHEYE di Canon rappresenta un'innovazione nell'acquisizione di contenuti VR. Ciascun obiettivo fisheye copre circa 190° FOV e, con una linea di base interpupillare di 60 mm, simula la disparità binoculare umana per generare direttamente contenuti VR 3D a 180°.Rispetto ai tradizionali sistemi a doppia fotocamera, il doppio obiettivo fisheye di Canon semplifica il flusso di lavoro delle riprese eliminando le operazioni di post-produzione e riducendo significativamente le barriere produttive. La sua struttura ottica utilizza un design retrofocus (gruppo anteriore negativo, gruppo posteriore positivo) combinato con elementi asferici per correggere le aberrazioni, ottenendo prestazioni MTF vicine al limite di diffrazione. Abbinato a fotocamere professionali come EOS R5 C, supporta l'acquisizione con risoluzione 8K, offrendo un diametro circolare effettivo di 3.684 pixel per occhio.

II. Scenari applicativi degli obiettivi VR in tutti i settori

La tecnologia delle lenti VR è stata ampiamente adottata nella produzione cinematografica e televisiva, nella visualizzazione di immobili, nella promozione del turismo, nella formazione medica e in altri campi, ciascuno dei quali impone requisiti prestazionali distinti.

Nella produzione cinematografica e televisiva, il sistema EOS VR di Canon è diventato uno strumento fondamentale per la creazione di contenuti VR 3D professionali.Il doppio obiettivo fisheye RF5,2 mm supporta un FOV di 180° e un'apertura F2,8, consentendo acquisizioni VR di alta qualità anche in condizioni di scarsa illuminazione. Ad esempio, l'astrofotografo Dai Jianfeng ha utilizzato questo obiettivo per seguire la stazione spaziale cinese, sfruttando il suo angolo ultragrandangolare e le eccellenti prestazioni ad alti ISO. Il fotografo di matrimoni Sheng Xiyang ha raggiunto l'efficienza operativa in solitaria con il sistema EOS VR, generando rapidamente contenuti VR 3D grazie alle funzionalità di anteprima e conversione in tempo reale nel software di post-produzione. La produzione VR professionale richiede obiettivi con alta risoluzione (≥4K), bassa distorsione (distorsione a barilotto <5%), ampio FOV (≥180°), messa a fuoco automatica rapida e adattabilità alle scene dinamiche.

Nella visualizzazione immobiliare, gli obiettivi VR devono consentire la modellazione 3D ad alta fedeltà e la riproduzione dettagliata delle texture.Gli obiettivi devono supportare un ampio FOV (≥120°) e un'alta risoluzione (≥8K) per catturare con precisione la disposizione delle stanze, il posizionamento dei mobili e le texture dei materiali. Mentre la ricostruzione 3D si basa su un software (ad esempio Unity3D), l'obiettivo stesso deve facilitare la rapida acquisizione dei dati. L'elevata fedeltà dei colori e la bassa distorsione sono essenziali per garantire che gli ambienti virtuali corrispondano alla realtà, rafforzando la fiducia dei clienti. Il design leggero è fondamentale anche per la facilità di movimento durante le riprese in interni.

Per la promozione del turismo, la portabilità e l’adattabilità ambientale sono fondamentali.L'acquisizione VR incentrata sul turismo richiede obiettivi con ampio FOV (≥180°), elevata gamma dinamica (HDR) e robustezza contro le interferenze (ad esempio, folla o cambiamenti meteorologici). I visori VR consumer come Meta Quest Pro, dotati di ottica Pancake per il loro profilo sottile, sono preferiti per le riprese VR nel settore turistico. Queste applicazioni richiedono prestazioni costanti in condizioni di illuminazione variabili e supporto per transizioni rapide di scena e rendering in tempo reale delle interazioni multiutente.

La formazione medica impone i requisiti più severi:alta risoluzione (≥10K), distorsione ultra-bassa (<2%) e controllo FOV preciso. La realtà virtuale ha già mostrato un impatto significativo nella formazione medica: ad esempio, il team del professor Li Chunhai presso il Sun Yat-sen Memorial Hospital ha sviluppato un “sistema di insegnamento medico basato sulla realtà virtuale” che costruisce modelli anatomici 3D immersivi per un apprendimento intuitivo. Le applicazioni VR mediche richiedono un ingrandimento 1:1 e un'esatta riproduzione dei colori per garantire l'accuratezza diagnostica e l'efficacia didattica.

III. Metriche chiave delle prestazioni per la valutazione degli obiettivi VR

Le prestazioni degli obiettivi VR vengono valutate in base a FOV, risoluzione, controllo della distorsione, efficienza ottica e eye box.

Il FOV è una metrica fondamentale per l'immersione.Gli obiettivi di acquisizione VR professionali (ad esempio il doppio fisheye di Canon) richiedono in genere un FOV ≥180°, mentre i visori VR consumer solitamente offrono 90–120° (ad esempio Meta Quest Pro). L'occhio umano ha un FOV orizzontale medio di ~122°, con una copertura verticale di ~42° verso l'alto e ~52° verso il basso. Pertanto, gli obiettivi VR ideali dovrebbero avvicinarsi a questo intervallo naturale. Sebbene il FOV più ampio migliori l'immersione, aggrava il degrado dell'immagine ai bordi e la complessità del design ottico.

La risoluzione deve essere considerata in sinergia con il pannello display.Gli obiettivi di acquisizione VR professionali (ad esempio il doppio fisheye di Canon) supportano la risoluzione 8K/4K, mentre i visori consumer adottano sempre più pannelli Micro-OLED 4K+. La risoluzione influisce direttamente sulla chiarezza e sui dettagli, ma comporta dei compromessi con il FOV: per un FOV fisso, una risoluzione spaziale più elevata produce una migliore risoluzione angolare. La risoluzione angolare deve essere allineata alle specifiche del display vicino all'occhio (NED) (ad esempio, in DPX/°) per garantire la coerenza visiva.

Il controllo della distorsione rimane una delle principali sfide progettuali.Gli obiettivi VR mostrano comunemente una distorsione a barilotto dovuta a un ingrandimento incoerente tra le regioni centrali e marginali. Ciò viene mitigato attraverso la progettazione ottica (ad esempio, elementi asferici) e la correzione del software (ad esempio, conversione ERP in EOS VR Utility). La funzione di trasferimento della modulazione (MTF) è un indicatore chiave delle prestazioni ottiche: valori più vicini a 1 indicano contrasto e risoluzione superiori.Curve MTF più piatte implicano divari prestazionali più piccoli dal centro al bordo; un allineamento più stretto tra le linee sagittale e meridionale indica una migliore resa fuori asse.

L'efficienza ottica e l'uniformità della luminosità influiscono direttamente sul consumo energetico e sull'esperienza dell'utente.Le ottiche pancake soffrono di una bassa efficienza (10%) a causa della polarizzazione ripetuta e delle perdite di riflessione parziali (50% per rimbalzo), che necessitano di display più luminosi e sistemi di visualizzazione ottica co-ottimizzati. Al contrario, i design a forma libera e a doppio fisheye possono raggiungere un’efficienza del 30–50% attraverso percorsi luminosi ottimizzati.

La zona degli occhi, la regione in cui gli utenti vedono un'immagine completa mentre muovono gli occhi, è fondamentale per il comfort.I dispositivi di fascia alta (ad esempio Apple Vision Pro) offrono scatole oculari più grandi (diametro 8–15 mm, estrazione pupillare 15–25 mm) con regolazione diottrica, che consente l'uso senza occhiali per gli utenti miopi. I dispositivi di consumo, vincolati dai costi e dalla tecnologia, in genere offrono scatole per gli occhi più piccole.

IV. Tendenze emergenti e direzioni di innovazione

La tecnologia degli obiettivi VR si sta evolvendo verso una maggiore intelligenza, efficienza e convenienza, guidata da tre innovazioni chiave: fusione di sensori, fotografia computazionale e chip di elaborazione dedicati.

La fusione dei sensori migliora la percezione ambientale.La fusione front-end della fotocamera LiDAR (ad esempio Huawei Limera) consente il rilevamento degli ostacoli in cabina e una mappatura spaziale precisa. In VR, LiDAR offre una precisione di posizionamento inferiore al centimetro, mentre le fotocamere catturano colore e texture, migliorando congiuntamente la qualità della ricostruzione 3D. Ad esempio, il focus ranger LiDAR di DJI si integra con le fotocamere, consentendo una distanza di montaggio regolabile (0–300 mm) e una distanza focale della flangia per abbinare la lunghezza focale dell’obiettivo.

La fotografia computazionale sta guadagnando terreno nella realtà virtuale, in particolare attraverso la sintesi multi-frame e la riduzione del rumore dell’intelligenza artificiale.I campi di radianza neurale (NeRF) generano scene dinamiche da immagini multi-vista, riducendo la dipendenza dalle configurazioni multi-obiettivo. Nel 2025, i metodi di ricostruzione dinamica (ad esempio D-NeRF, NSFF) utilizzano variabili temporali e il flusso della scena per gestire oggetti in movimento, ma richiedono pose della fotocamera ad alta precisione, richiedendo una maggiore stabilità dell'obiettivo. Tecniche come Nerfies ottimizzano i campi di deformazione dinamica, consentendo alle reti neurali di apprendere dai fotogrammi adiacenti e ridurre la dipendenza da più visualizzazioni.

I chip di elaborazione dedicati accelerano la gestione ottica dei dati.L'IP NPU di VeriSilicon è stato integrato in chip personalizzati per i principali clienti VR/AR globali, fornendo calcoli specializzati per la ricostruzione 3D. Nel 2025, aziende come Skyworth Digital stanno sviluppando piattaforme basate su chiplet per la mobilità intelligente, co-ottimizzando i moduli ottici VR con le NPU. Tali chip migliorano la velocità di elaborazione, riducono la latenza e migliorano l'esperienza dell'utente.

V. Linee guida per la selezione degli obiettivi e prospettive future

La selezione delle lenti dovrebbe essere in linea con le esigenze applicative specifiche:

· Tutto in uno per consumatori (economico): Le lenti Fresnel offrono catene di fornitura mature e a basso costo (ad esempio, Meta Quest 2/3).

· Premium Consumer/Light Office (ad es. Vision Pro): L'ottica Pancake + Micro-OLED consente fattori di forma sottili, PPI elevati e comodi eye box.

· Formazione/simulazione aziendale: Le ottiche Pancake a forma libera o con FOV ampio danno priorità alla qualità dell'immagine e all'immersione (ad esempio, formazione medica).

· Produzione cinematografica: Il sistema Canon EOS VR semplifica i flussi di lavoro 3D VR; il doppio obiettivo fisheye RF5,2mm eccelle con un FOV di 180° e un'apertura F2,8.

· VR di nuova generazione (orizzonte di 5 anni): Varifocal Pancake + eye tracking risolverà il conflitto di vergenza-accomodamento (VAC). Le metasuperfici e gli elementi ottici olografici (HOE) possono consentire sistemi ultrasottili, con ampio FOV e privi di aberrazioni.

Il futuro sviluppo degli obiettivi VR si concentrerà su tre direzioni:

1. Disegni ottici ibridi (ad esempio, "Pancake + forma libera", "Pancake multistrato") per espandere il FOV e migliorare la qualità dei bordi;

2. Ottica dinamica basata sul tracciamento oculare combinare il rendering foveato con l'ottimizzazione ottica localizzata;

3. Design ottico assistito dall'intelligenza artificiale utilizzando modelli di lenti neurali per la correzione automatica della distorsione, riducendo la dipendenza dalla calibrazione tradizionale.

Con l’avanzare della tecnologia, gli obiettivi VR supereranno gli attuali colli di bottiglia, bilanciando un ampio FOV con un’alta risoluzione, gestendo scene dinamiche e controllando i costi.Entro 2-3 anni, i dispositivi consumer acquisiranno capacità di ricostruzione 3D di base, mentre i sistemi professionali offriranno maggiore precisione, FOV più ampio e qualità dell'immagine superiore.

VI. Conclusione e raccomandazioni

La tecnologia degli obiettivi VR è in rapida evoluzione e ciascuna soluzione ottica offre compromessi distinti. La selezione deve considerare il contesto dell'applicazione, le esigenze prestazionali e i costi.

· Per la produzione cinematografica, il sistema EOS VR di Canon stabilisce un nuovo standard.I creatori dovrebbero dare priorità alla co-progettazione dell'obiettivo-sensore e all'ottimizzazione del software di post-elaborazione.

· Per il settore immobiliare e turistico, I sistemi basati su Pancake offrono portabilità, magli utenti dovrebbero selezionare dispositivi con display ad alta luminosità ed efficienza ottica ottimizzata.

· Per la formazione medica, investi in obiettivi a forma libera o ad alta risoluzione di livello professionalegarantire l’accuratezza clinica e l’efficacia pedagogica.

· Per la competitività futura, le aziende dovrebbero monitorare le tendenze nella fusione dei sensori, nella fotografia computazionale e nei chip dedicatiinvestire strategicamente in ricerca e sviluppo e nella preparazione della catena di fornitura.

In sintesi, l’ottica VR sta passando dai classici componenti fisici a quellisistemi ottici intelligenti profondamente integrati con sensori, algoritmi e chip. Questa trasformazione rivoluzionerà la creazione di contenuti VR e l’esperienza utente, accelerandone l’adozione in tutti i settori.
