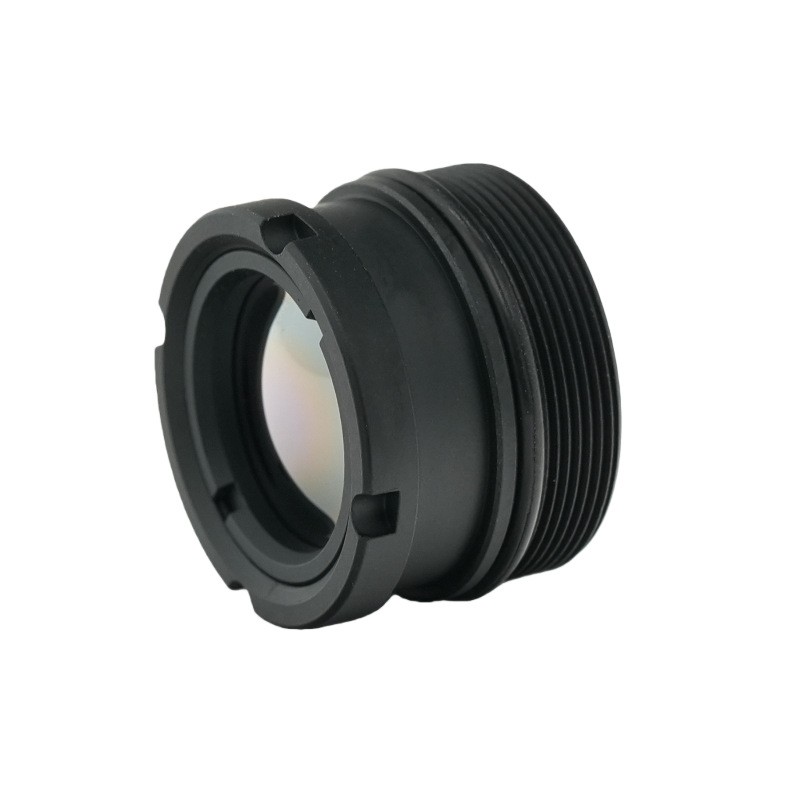

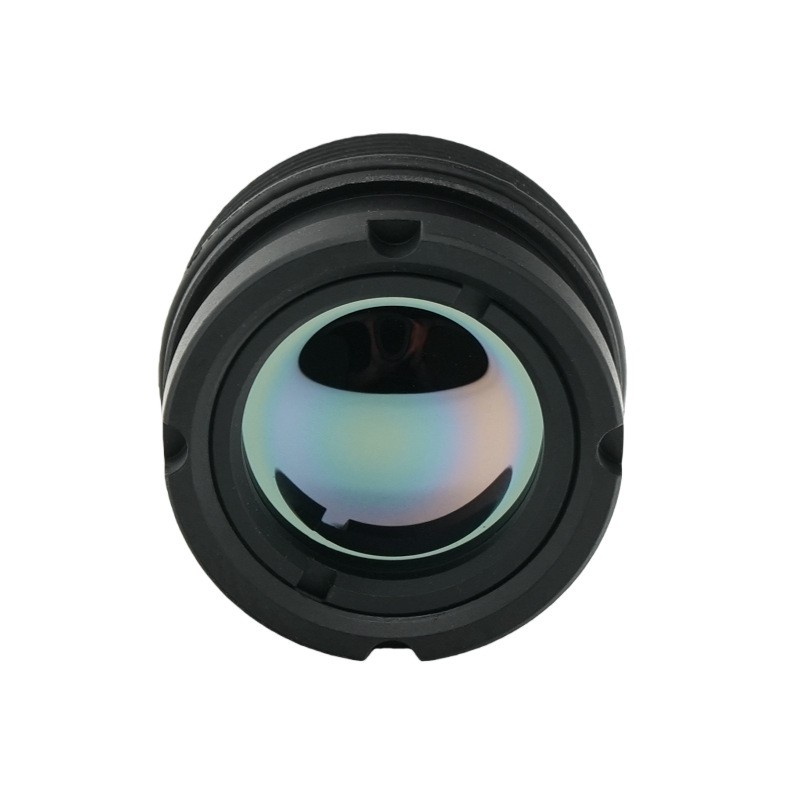

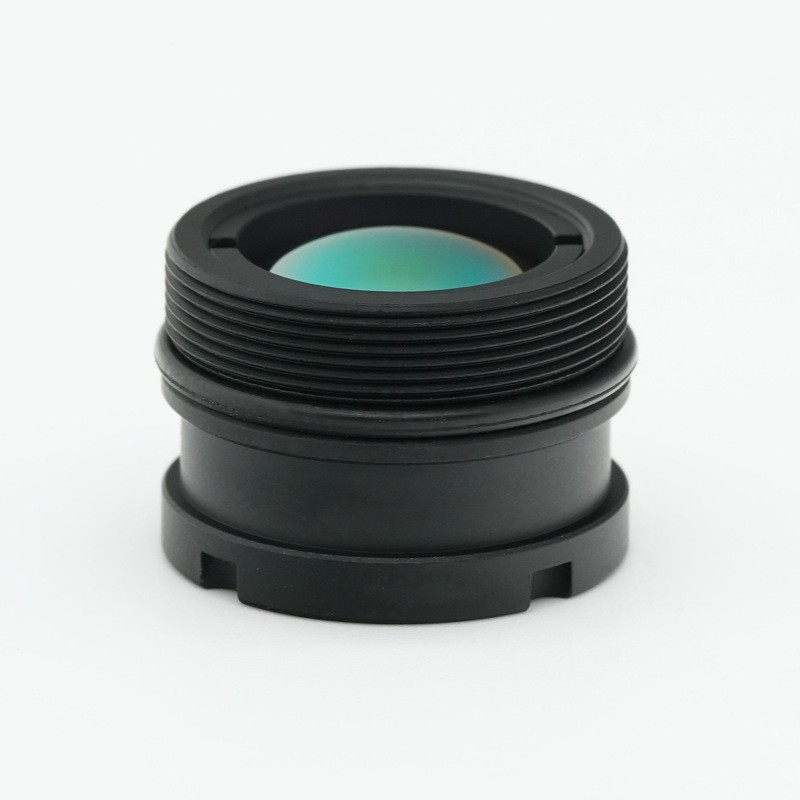

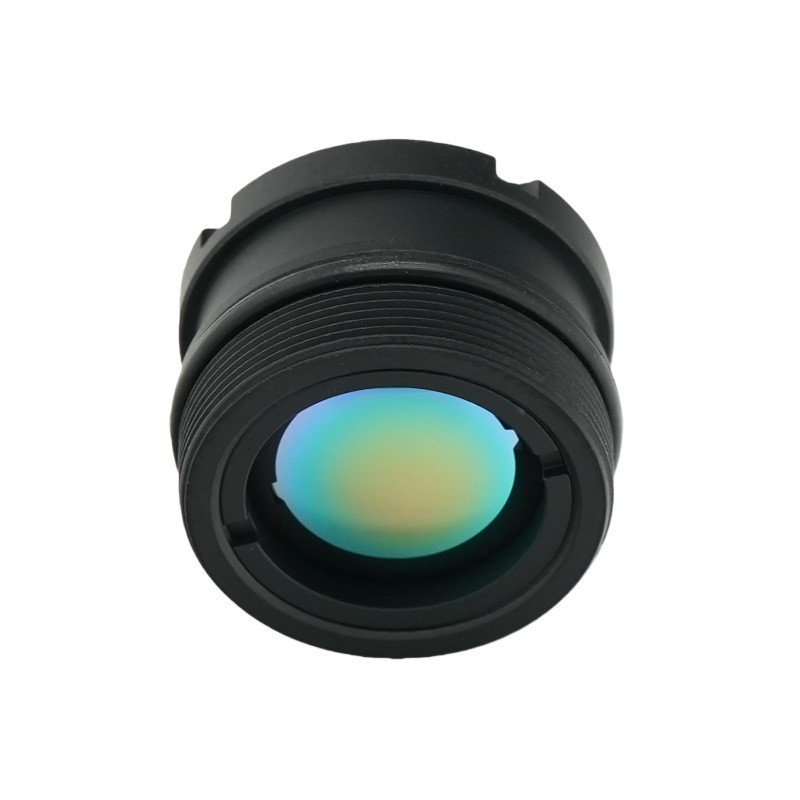

Obiettivo per imaging termico con lunghezza focale di 9,1 mm

Breve descrizione del prodotto

Prodotto da BOSHI Optical Technology, questo obiettivo a infrarossi a onde lunghe premium offre prestazioni di imaging eccezionali come soluzione di lenti termiche non raffreddate di fascia alta. Questolente per imaging termicopresenta una lunghezza focale di 9,1 mm insieme ad un'apertura ultra-ampia F1.0 e si accoppia bene con il rilevatore 640×512 con passo pixel di 12μm. Dotato di rivestimento HD e protezione IP67 per l'elemento ottico anteriore, raggiunge un'elevata trasmittanza sulla banda d'onda operativa di 8‑12μm. L'attacco compatto M17×0,5 supporta un campo di messa a fuoco da 3 metri all'infinito. Mantiene un'uscita ottica stabile entro un intervallo di temperatura compreso tra ‑40 ℃ e +80 ℃ e offre un'elevata illuminazione relativa insieme a una distorsione controllata. È adatto all'impiego sul campo in tutte le condizioni atmosferiche e funge da nucleo ottico ideale per termocamere portatili compatte che coprono scenari di monitoraggio industriale e di ispezione di sicurezza.

Descrizione dettagliata del prodotto

Parametro

1.Parametri di prestazione ottica. Questo obiettivo a infrarossi a onda lunga adotta una lunghezza focale di 9,1 mm e un numero F F1.0. La sua lunghezza d'onda di lavoro rientra nella banda d'onda standard degli infrarossi a onda lunga da 8‑12μm. Il campo visivo diagonale raggiunge 62,4 gradi, il campo visivo orizzontale raggiunge 48,1 gradi e il campo visivo verticale raggiunge 38,5 gradi. Tale configurazione del campo visivo garantisce a questa lente termica una potente capacità di osservazione ad ampia area. Il design ad ampia apertura aiuta a raccogliere una quantità sufficiente di radiazione infrarossa in condizioni ambientali complesse.

2.Parametri di corrispondenza del rilevatore. La tecnologia ottica BOSHI ottimizza questa lente termica non raffreddata per il rilevatore 640×512 con passo pixel di 12μm. La struttura ottica corrisponde ai moduli sensore termici compatti tradizionali presenti sul mercato. L'impronta ottica si allinea con la superficie target del rilevatore in modo da sfruttare al massimo le prestazioni di risoluzione del rilevatore ed evitare la vignettatura dell'immagine o gli sprechi di risoluzione causati da disadattamenti.

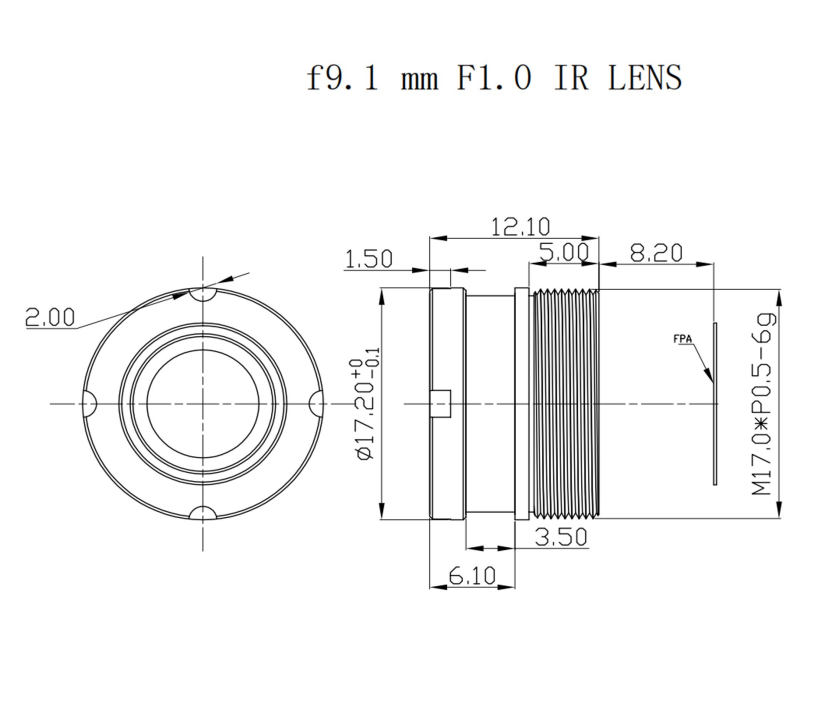

3.Parametri meccanici e ambientali. Il prodotto applica un supporto filettato M17×0,5 per realizzare un comodo assemblaggio meccanico. La portata di messa a fuoco va da 3 metri all'infinito e soddisfa i requisiti di rilevamento sia per bersagli a distanza ravvicinata che a distanza lontana. La temperatura operativa varia da -40 ℃ a +80 ℃ per adattarsi a diverse condizioni climatiche estreme. L'elemento ottico frontale raggiunge il grado di protezione IP67 per resistere all'intrusione di polvere e acqua dall'ambiente esterno.

4. Metriche della qualità ottica. Trasmittanza ottica di questolente per imaging termicoraggiunge non meno del 90%. L'illuminazione relativa rimane al di sopra dell'84% e il valore di distorsione rimane al di sotto del 10% negativo. Le superfici ottiche esposte vengono trattate con rivestimento HD. L'elevata trasmittanza riduce la perdita del segnale infrarosso. Una buona illuminazione relativa garantisce una distribuzione uniforme della luminosità per l'immagine a pieno formato. La distorsione controllata sopprime la deformazione dell'immagine del campo visivo grandangolare.

Vantaggi prestazionali

1. Vantaggio dell'apertura ultra‑ampia F1.0. L'ampia apertura F1.0 di questa lente a infrarossi a onde lunghe raccoglie più energia della radiazione infrarossa. In ambienti di lavoro a bassa temperatura e bassa radiazione, la sensibilità dell'immagine ottiene un notevole miglioramento e l'effettiva distanza di rilevamento viene ulteriormente promossa. La tecnologia ottica BOSHI esegue simulazioni ottiche ripetute per la struttura dell'apertura in modo da bilanciare la capacità di assorbimento della luce e le prestazioni di controllo dell'aberrazione.

2. Alta trasmittanza e vantaggio del rivestimento HD. Il rivestimento HD applicato sulle superfici esposte offre una trasmittanza ottica superiore al 90% per questa lente termica non raffreddata. Lo strato di rivestimento limita efficacemente l'effetto di riflessione della superficie. Il contrasto dell'immagine viene migliorato e l'interferenza dell'immagine fantasma viene ridotta. Meno energia a infrarossi viene persa durante il processo di trasmissione e il segnale a infrarossi valido in ingresso al rilevatore aumenta.

vantaggio di illuminazione del bordo 3.Excellent. L'illuminazione relativa superiore all'84% garantisce prestazioni di luminosità anche su tutta l'inquadratura dell'immagine. Molti prodotti con obiettivi per imaging termico grandangolari presentano evidenti fenomeni di angoli scuri ai bordi della montatura. Questa lente per imaging termico supera tale difetto attraverso l'ottimizzazione del layout ottico e garantisce dettagli chiari per l'area marginale di osservazione.

4.Vantaggio strutturale impermeabile front-end IP67. L'elemento ottico frontale raggiunge lo standard di protezione IP67. Polvere e spruzzi d'acqua non possono intaccare i componenti ottici interni. Gli utenti possono utilizzare questo obiettivo per l'utilizzo all'aperto in qualsiasi condizione atmosferica senza configurare custodie protettive aggiuntive. Il design strutturale riduce i costi di integrazione del sistema per le apparecchiature termocamere terminali.

5. Ampio vantaggio di adattabilità della temperatura. Questa lente a infrarossi a onda lunga mantiene prestazioni di imaging stabili da ‑40 ℃ a +80 ℃. Il prodotto introduce un efficace meccanismo di soppressione della defocus termica. Quando la temperatura ambiente cambia drasticamente, l’entità della sfocatura termica rimane a un livello basso. Per i dispositivi dotati di questa lente termica non raffreddata non sono più necessarie frequenti operazioni di rimessa a fuoco manuale.

6.Vantaggio dell'interfaccia di montaggio compatta M17 × 0,5. L'attacco filettato M17×0,5 possiede uno spazio di montaggio ridotto. Offre grande comodità per il lavoro di integrazione di termocamere miniaturizzate, apparecchiature di carico utile per droni e dispositivi termici portatili. Il volume e il peso del prodotto finale possono essere ben controllati mentre le prestazioni ottiche sono riservate.

Campo di applicazione

1. Scenari di sicurezza e sorveglianza perimetrale. Questa lente per imaging termico è adatta per lavori di difesa dei confini esterni, monitoraggio del perimetro di fabbrica e attività di allarme precoce in siti non presidiati. Può rilevare bersagli di intrusi in condizioni di completa oscurità.BOSHI otticoLa tecnologia accumula una ricca esperienza progettuale per lo sviluppo di lenti orientate alla sicurezza. Questa lente a infrarossi a onda lunga funge da componente ottico principale per molti prodotti di termocamere con allarme rapido perimetrale.

2. Scenari di manutenzione predittiva industriale. Dotata di questa lente termica non raffreddata, l'attrezzatura della termocamera completa il lavoro di ispezione termica delle apparecchiature elettriche, il lavoro di monitoraggio della temperatura della tubazione e il lavoro di diagnosi dei guasti di surriscaldamento meccanico. Il personale può individuare in anticipo i rischi nascosti delle apparecchiature attraverso i dati sulla distribuzione della temperatura acquisiti da questa lente termica in modo da realizzare una manutenzione predittiva e ridurre le perdite di arresti imprevisti.

3. Scenari di carico utile di veicoli aerei senza pilota. Questa lente a infrarossi a onde lunghe serve per il rilevamento termico aereo, la prevenzione degli incendi boschivi e le missioni di ricerca e salvataggio. L'attacco compatto M17×0,5 aiuta l'obiettivo ad adattare lo spazio di installazione limitato del carico utile del drone. La protezione IP67 consente un funzionamento stabile in ambienti di lavoro aerei esterni. La funzionalità di ampio campo visivo supporta la scansione di aree del terreno ad ampio raggio.

4. Scenari di dispositivi di imaging termico portatili. Questo obiettivo per imaging termico è applicabile alle termocamere portatili antincendio, alle attrezzature di soccorso di emergenza e agli strumenti di rilevamento della perdita di energia degli edifici. I dispositivi portatili presentano requisiti rigorosi in termini di volume e peso dei componenti. La lente termica non raffreddata dalla struttura compatta si adatta all'idea di progettazione del prodotto portatile e offre un output di imaging termico affidabile per gli operatori sul campo.

5. Scenari di visione termica montati su veicolo. Questa lente a infrarossi a onda lunga supporta la funzione di visione notturna automobilistica e l'imaging ausiliario della guida fuoristrada. Fornisce immagini valide in condizioni di guida completamente buie e aiuta i conducenti a identificare gli ostacoli stradali e i potenziali pericoli durante la guida notturna. Il grado IP67 può far fronte a condizioni meteorologiche complesse durante la guida del veicolo.

6. Scenari di osservazione della fauna selvatica e monitoraggio ambientale. Questa lente per imaging termico supporta il monitoraggio della popolazione animale, l'allarme precoce degli incendi e il lavoro di ricerca ecologica all'aperto. Cattura il segnale di radiazione termica degli obiettivi della fauna selvatica senza fonte di luce aggiuntiva. L'obiettivo funziona stabilmente in ambienti selvaggi e aperti con il supporto della protezione IP67 e un'ampia adattabilità alla temperatura.
