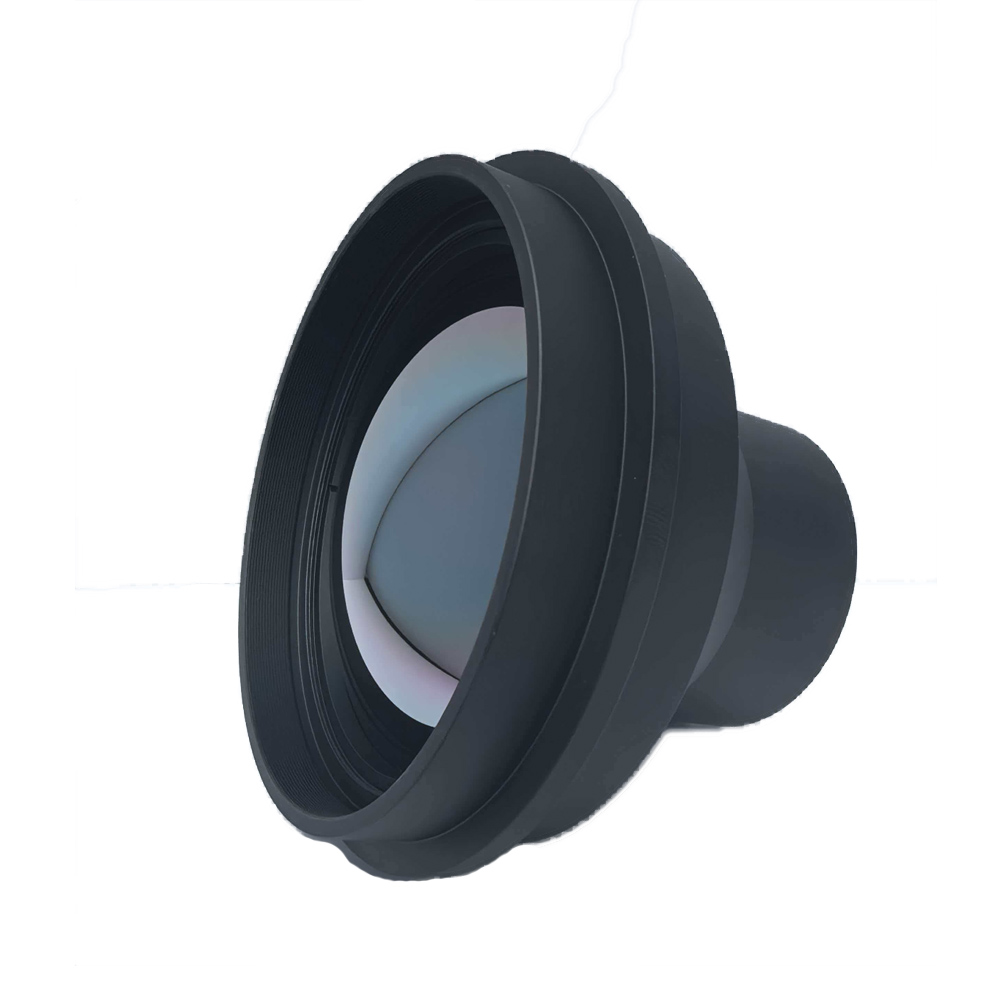

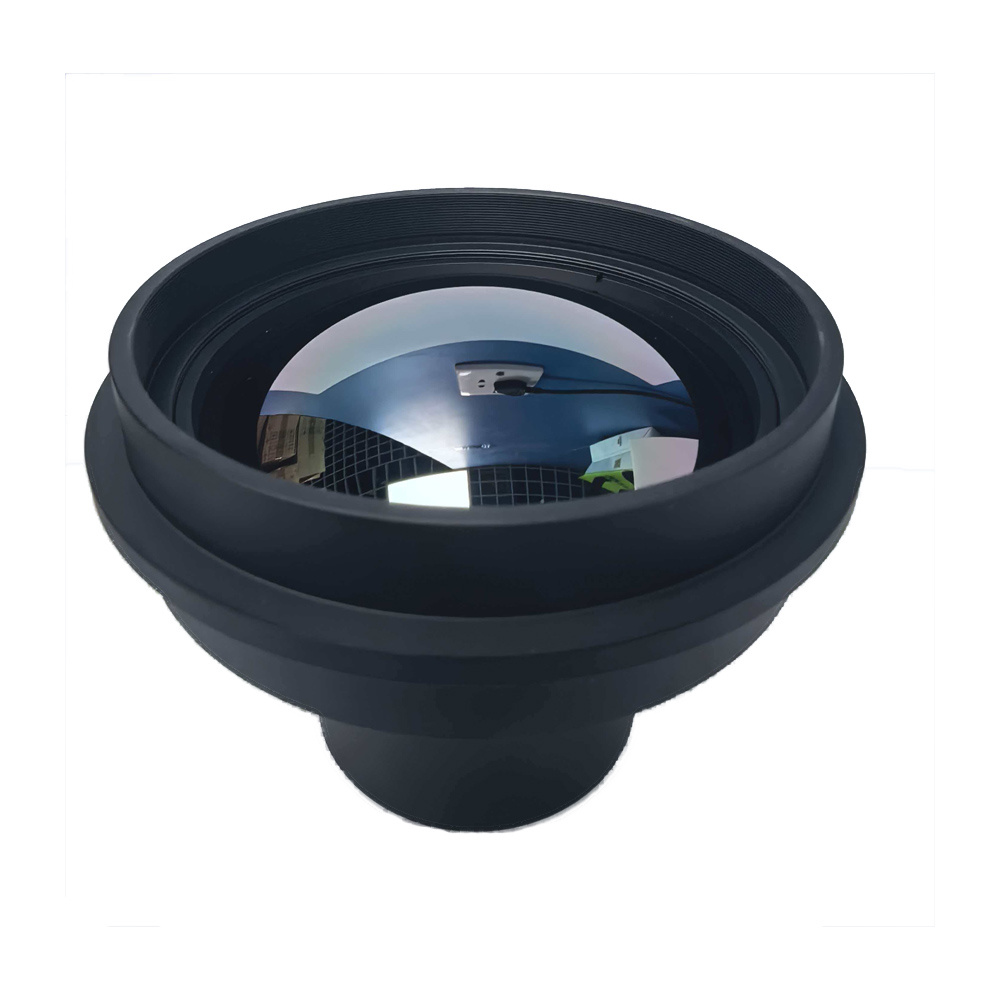

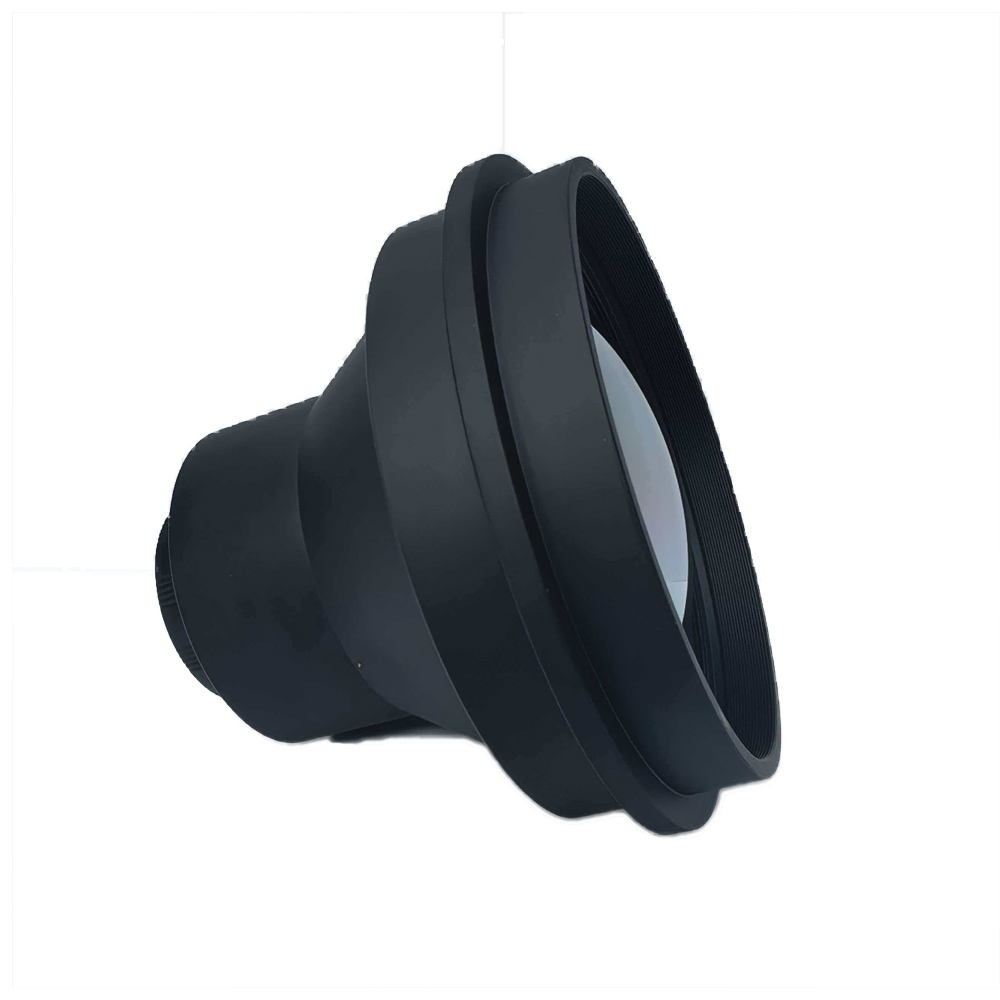

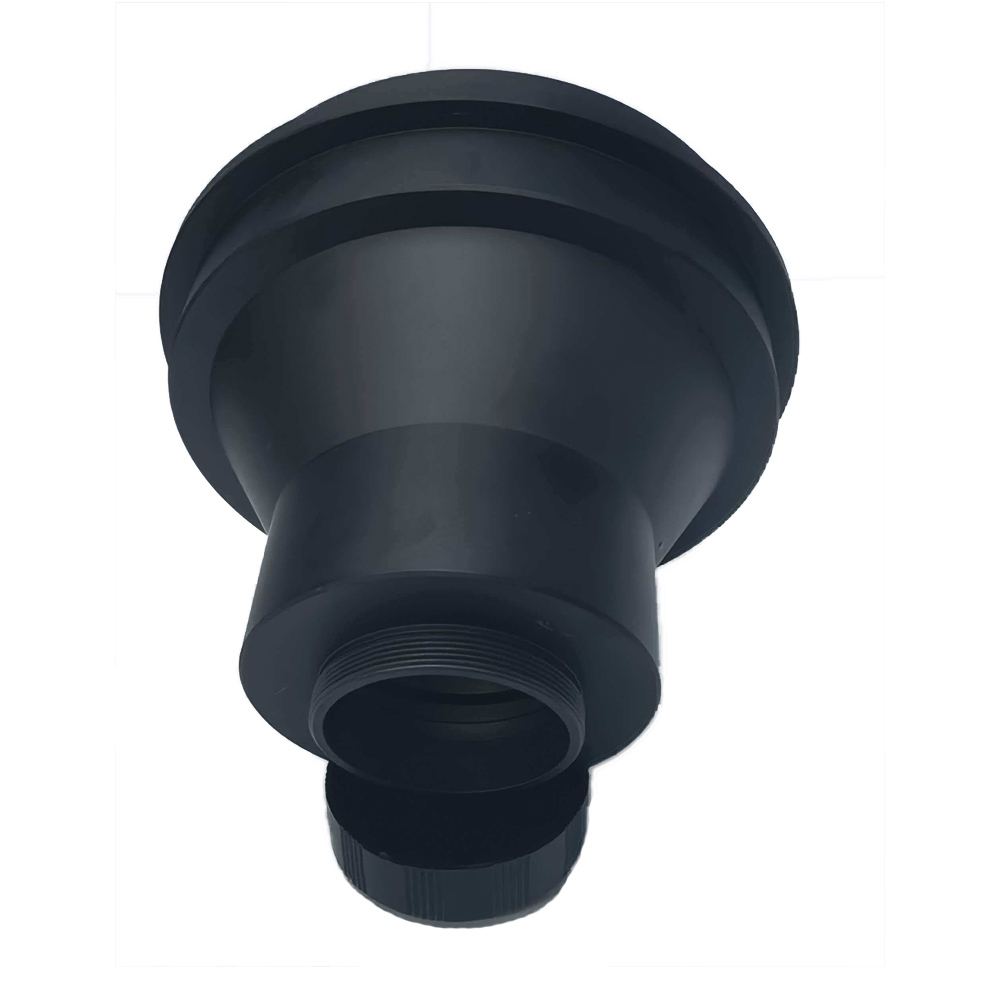

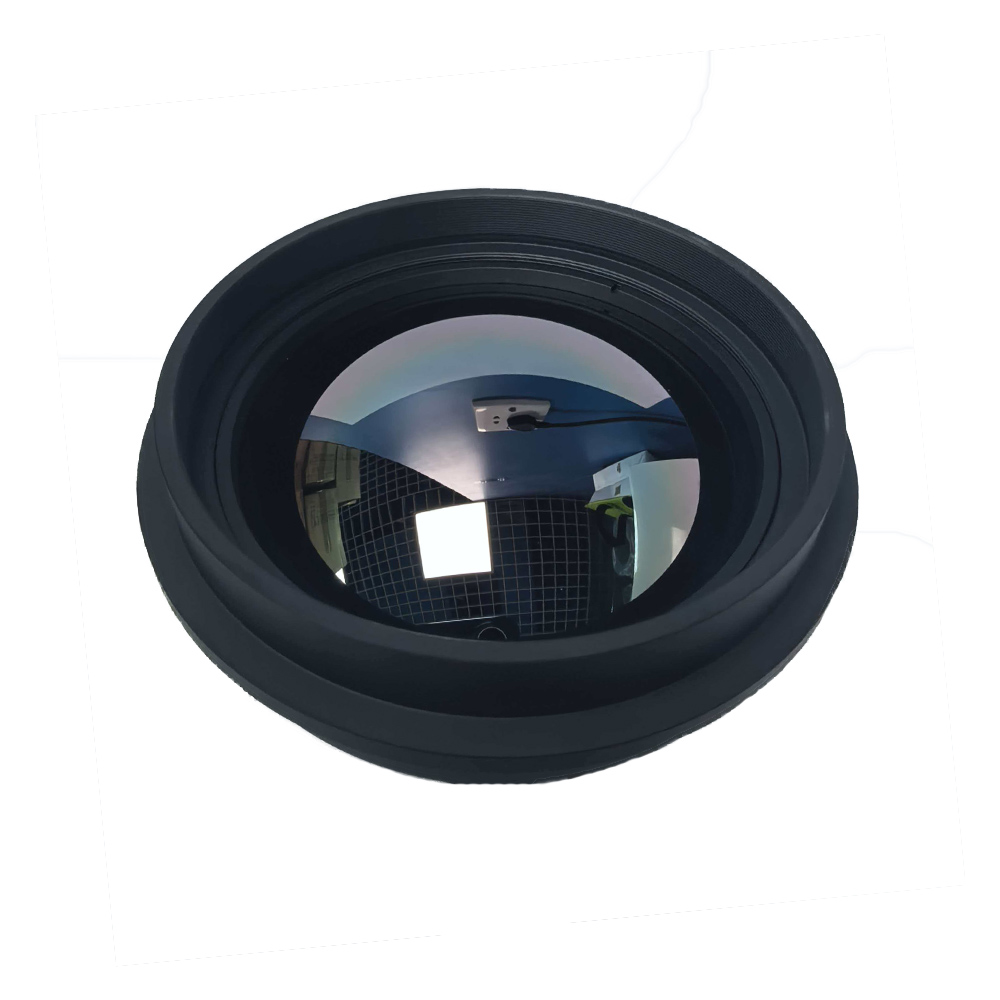

Questo obiettivo per imaging termico da 75 mm ad alte prestazioni è sviluppato e prodotto daShangHai SETA Tecnologia ottica CO., LTD,ottimizzato per rilevatori a infrarossi 640×512, 17μm per fornire un output di imaging a infrarossi nitido a onde lunghe. Caratterizzata da un design F1.0 ad ampia apertura, questa lente atermica F1.0 realizza un'atermizzazione ottica affidabile senza parti di messa a fuoco elettriche aggiuntive, mantenendo una qualità dell'immagine stabile entro un ambiente di lavoro estremo di -40 ℃ ~ +80 ℃.
Grazie al rivestimento HD delle ottiche esposte, all'elevata trasmittanza fino all'88% e all'illuminazione relativa superiore al 96%, questa lente a infrarossi ripristina una luminosità uniforme nell'intero campo visivo, mentre una bassa distorsione dello 0,85% riduce al minimo la deviazione geometrica dell'immagine. Il supporto meccanico M34×0,75 garantisce un montaggio rapido e stabile, mentre il grado di impermeabilità IP67 dell'elemento anteriore offre una solida capacità di protezione dalla polvere e dall'umidità. Con un peso di soli 475 g circa, l'obiettivo per imaging termico dalla struttura compatta si adatta all'integrazione in vari dispositivi di osservazione a infrarossi. ShangHai SILK Optical Technology CO., LTD controlla rigorosamente ogni procedura di produzione, rendendo questa lente a infrarossi un nucleo ottico affidabile per le attività di osservazione termica e monitoraggio all'aperto.
Lunghezza focale e apertura:Lunghezza focale di 75 mm abbinata a un'ampia apertura F1.0. L'apertura più ampia raccoglie più radiazioni infrarosse, migliorando notevolmente il rapporto segnale/rumore per l'acquisizione a infrarossi in condizioni di scarsa illuminazione.
Compatibilità del rilevatore:Si abbina perfettamente al rilevatore a infrarossi non raffreddato da 640×512,17μm, offrendo un campo visivo di 8,3°(H) ×6,6°(V) per l'osservazione a medio-lunga distanza.
Struttura ottica:Adotta il design di atermalizzazione ottica, elimina la sfocatura termica causata da ampie oscillazioni di temperatura, non è richiesto alcun meccanismo di messa a fuoco motorizzato.
Rivestimento ottico e indice ottico:Il rivestimento dell'ottica esposta HD offre una trasmittanza dell'88%; l'illuminazione relativa>96% garantisce una luminosità uniforme dell'immagine; distorsione controllata solo allo 0,85% per immagini realistiche.
Meccanico e ambientale:Attacco standard M34×0,75 per una facile installazione; Grado di protezione ingresso elemento frontale IP67; temperatura operativa ‑40℃~+80℃; peso netto ~475 g per un'integrazione leggera del sistema.
| Parametro | Valore |
|---|---|
| Lunghezza focale | 75 mm |
| F/# | F1.0 |
| Rilevatore compatibile | 640×512, 17μm |
| Rivestimento dell'ottica esposta | HD |
| Campo visivo | 8,3°(O) × 6,6°(V) |
| Gamma di messa a fuoco | Atermalizzazione ottica |
| Temperatura operativa | -40°C~+80°C |
| Illuminazione relativa | > 96% |
| Distorsione | 0,85% |
| Trasmittanza | 88% |

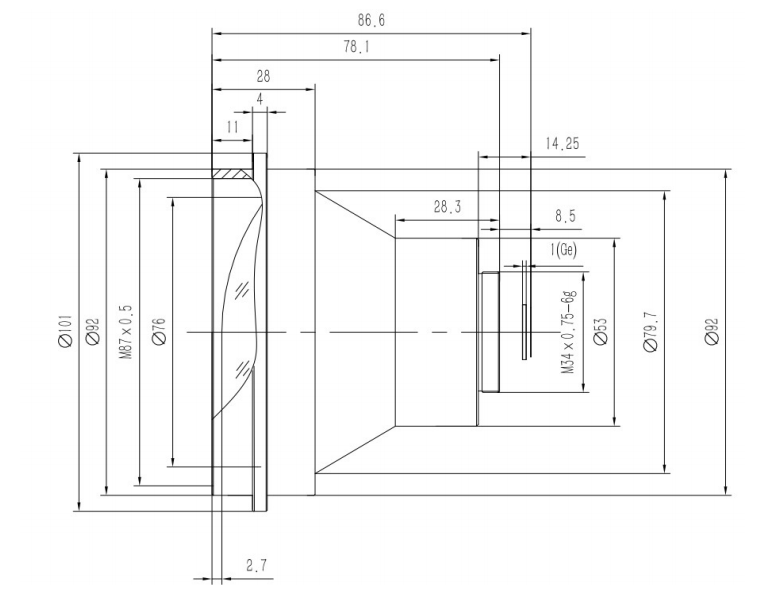

| Montare | M34×0,75 |
| Grado di protezione dall'ingresso dell'elemento anteriore | IP67 |
| Peso | ≈ 475 g |
Imaging atermico stabile:Questo obiettivo per imaging termico applica la tecnologia di atermalizzazione ottica passiva di ShangHai SILK Optical Technology CO., LTD. Mantiene una messa a fuoco nitida da ‑40 ℃ a +80 ℃, evita il rischio di guasti alla messa a fuoco elettronica, riduce il consumo energetico dell'intero sistema e il tasso di guasto meccanico.
Prestazioni ottiche superiori:Il rivestimento ad alta trasmissione su questa lente a infrarossi garantisce un input sufficiente di energia a infrarossi. Oltre il 96% di illuminazione relativa previene gli angoli bui; La distorsione ultra-bassa dello 0,85% evita la deformazione della forma del target per una misurazione e un riconoscimento precisi del target.
Robusta adattabilità ambientale:Il grado di impermeabilità dell'elemento frontale IP67 protegge il nucleo dell'obiettivo da polvere, pioggia e spruzzi. La solida struttura di questa lente atermica F1.0 si adatta al clima esterno rigido.
Comoda integrazione del sistema:L'interfaccia standardizzata M34×0,75 supporta il montaggio meccanico rapido. Il design leggero da 475 g riduce il carico utile per le apparecchiature a infrarossi montate su veicoli, aeree e portatili.
Qualità di produzione affidabile:ShangHai SILK Optical Technology CO., LTD completa la progettazione ottica, l'assemblaggio delle lenti e la calibrazione delle prestazioni internamente, ogni lente del rilevatore da 17μm viene sottoposta a un rigoroso ciclo di temperatura e ispezione ottica prima della consegna.

Sicurezza dei confini e del perimetro:Questa lente per imaging termico è adatta alle telecamere di sorveglianza termica fisse per l'allarme perimetrale a lungo raggio, rilevando gli intrusi giorno e notte nel buio più totale.
Osservazione termica a bordo di veicoli:La lente atermica F1.0 serve per i sistemi di monitoraggio a infrarossi di bordo, eseguendo il rilevamento dei pericoli stradali in condizioni meteorologiche avverse come nebbia e notte.
Carico utile del sistema senza pilota:Come componente ottico principale del pod a infrarossi UAV, questa lente a infrarossi ad alte prestazioni supporta il pattugliamento a media distanza, l'allarme tempestivo per gli incendi boschivi e il monitoraggio della fauna selvatica.
Ispezione della temperatura industriale:Si abbina al rilevatore a infrarossi 640×512 per lo screening della temperatura delle apparecchiature elettriche e il monitoraggio delle condizioni dei forni in scenari di industria pesante.
Dispositivi portatili di osservazione termica:Questa lente del rilevatore da 17μm è integrata nei monocoli termici portatili per operazioni di ricerca e salvataggio sul campo all'aperto in condizioni meteorologiche complicate.
