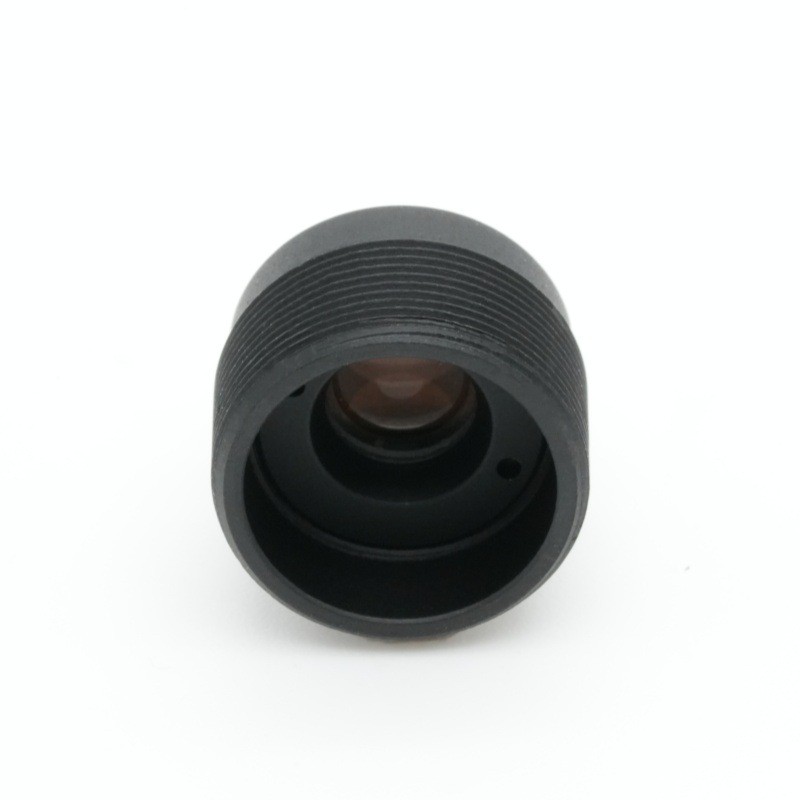

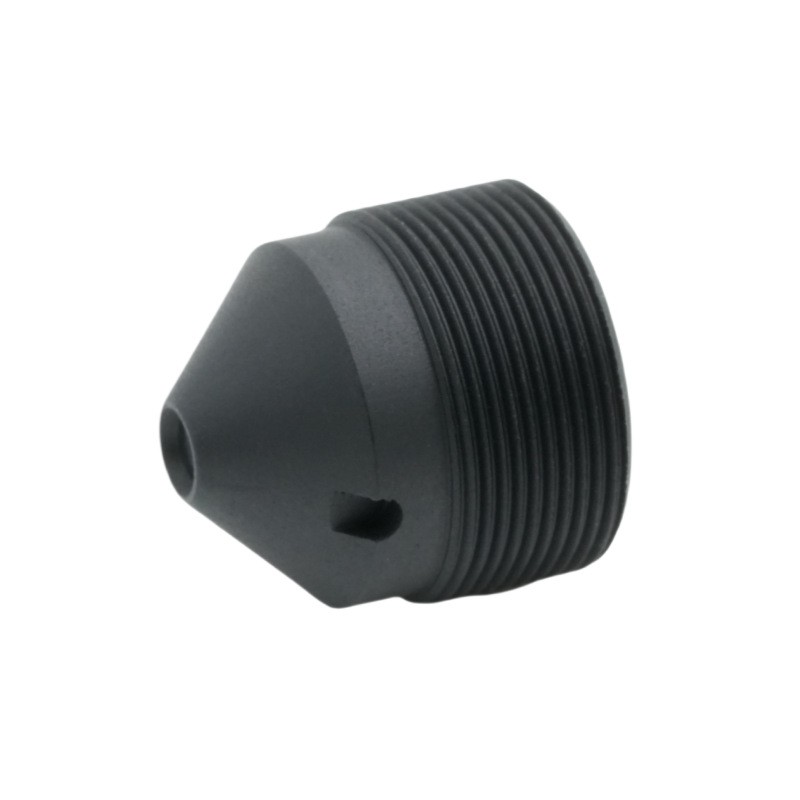

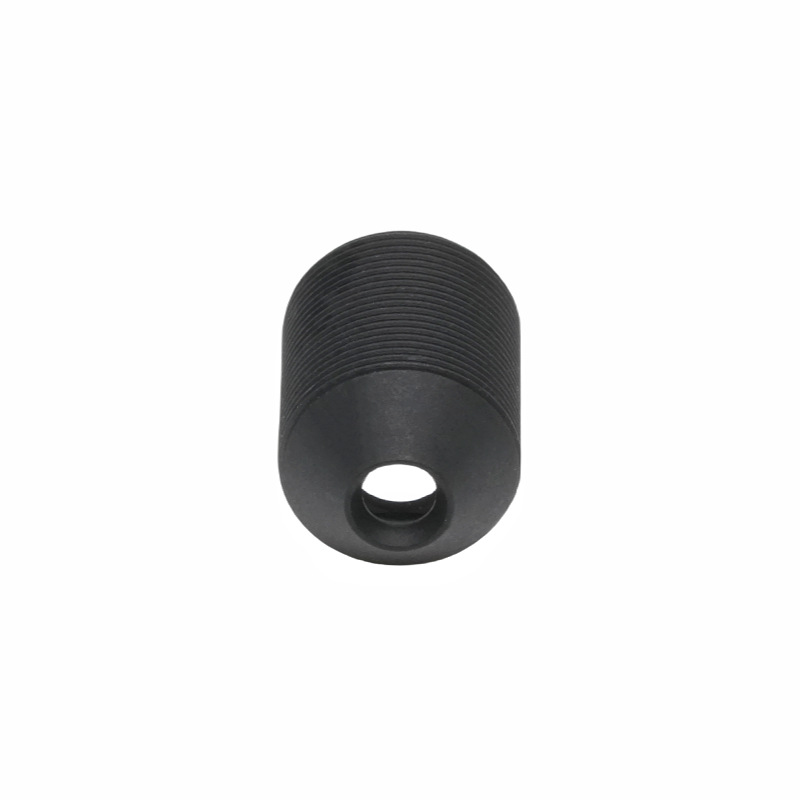

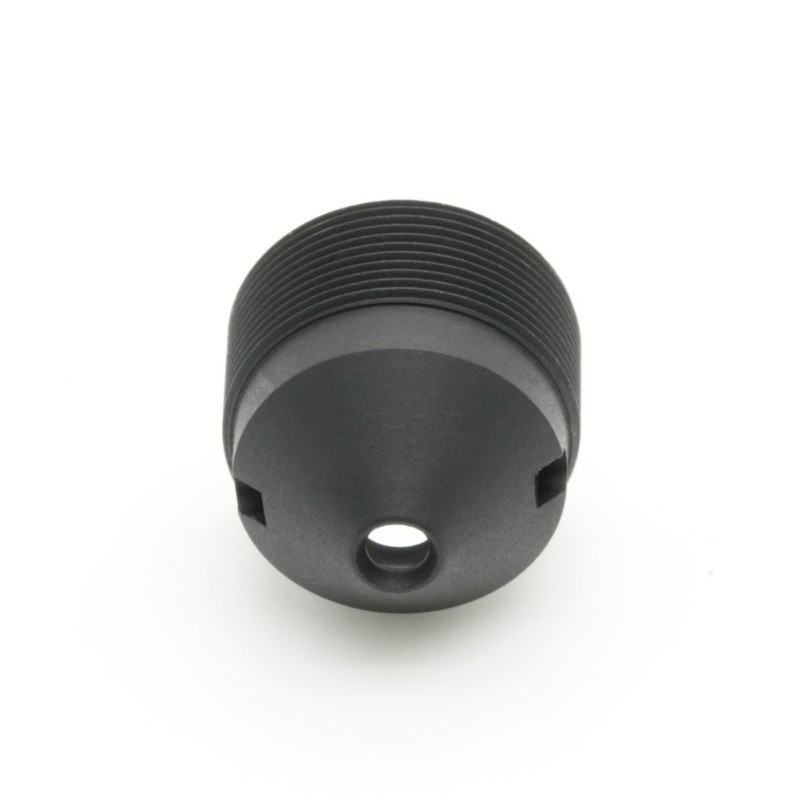

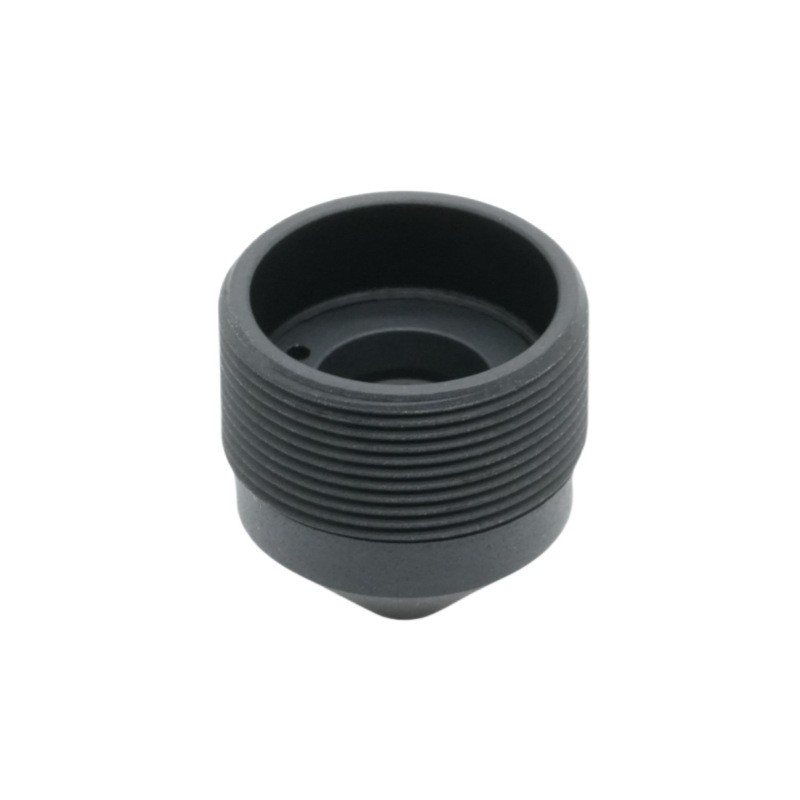

Lente conica da 6,2 mm

Breve descrizione del prodotto

Prodotto da BOSHI Optical Technology, questo obiettivo focale fisso da 6,2 mm ad alta affidabilità è realizzato appositamente per progetti di sicurezza OEM di grandi volumi, ottimizzato attorno allo standard delle lenti in formato 1/2,7 pollici. Dotata di apertura fissa F2.6, questa ottica miniaturizzata compatta raggiunge un ottimo equilibrio tra prestazioni di raccolta della luce e profondità di campo pratica per implementazioni di ottiche di sorveglianza di medio raggio. Come obiettivo professionale per scheda M7, adotta un design con angolo di raggio principale inferiore a 15°, abbinato a prestazioni di illuminazione relative elevate per mitigare la vignettatura degli angoli e lo spostamento del colore, un punto di errore comune per i componenti della mini telecamera IP a basso costo. Offre un campo visivo diagonale di 74 gradi per l'identificazione di oggetti riconoscibili e del corpo umano, con un'ampia tolleranza del cerchio dell'immagine per assorbire la deviazione dell'assemblaggio durante la produzione di moduli ad alta velocità. La tecnologia ottica BOSHI esegue una validazione ottica e meccanica a batch completo per ogni lente della scheda di sicurezza OEM, garantendo immagini coerenti 24 ore su 24 nell'hardware di monitoraggio commerciale e residenziale per interni. Ottimizzato in termini di costi per le catene di montaggio automatizzate, funge da componente ottico collaudato per telecamere Wi-Fi, moduli IP compatti e dispositivi di sorveglianza per uso generale.

Descrizione dettagliata del prodotto

Analisi dei parametri

- Obiettivo focale fissa da 6,2 mm (EFL 6,2±5%):Questa lunghezza focale fissa media è calibrata specificamente per l'ottica di sorveglianza di fascia media. Non eccessivamente ampio per innescare una forte distorsione dei bordi, né troppo stretto per limitare la copertura della scena. Per un'altezza di monitoraggio tipica con montaggio a parete, questa lunghezza focale consente il chiaro riconoscimento di figure umane e merci entro una distanza di osservazione di 3-8 m, ideale per ingressi, uffici e punti vendita, evitando i compromessi in termini di prestazioni degli obiettivi ultra grandangolari o teleobiettivi compatti.

- Apertura fissa F2,6 (F/NO 2,6±5%):Specifiche pratiche a diaframma fisso per scenari di sorveglianza quotidiana. Questa apertura fissa F2,6 fornisce un'immissione di luce stabile in condizioni di normale illuminazione ambientale interna, pur mantenendo una profondità di campo soddisfacente. Più oggetti a diverse distanze all'interno dell'inquadratura possono rimanere nitidi contemporaneamente, eliminando il rischio di sfocatura causato da un'apertura eccessiva nelle ottiche miniaturizzate compatte.

- Ottimizzazione obiettivo formato 1/2,7 pollici:L'intero sistema ottico è simulato e messo a punto per il sensore da 1/2,7 pollici. Il cerchio massimo dell'immagine di Ø7,0 mm fornisce un margine di sicurezza sufficiente oltre l'area attiva del sensore. Durante l'assemblaggio di questa lente della scheda M7 sui moduli della fotocamera, un lieve offset di posizione da parte dell'apparecchiatura SMT automatizzata non genererà vignettatura meccanica, aumentando direttamente la resa della produzione di massa per i clienti OEM di fotocamere.

- Specifica del campo visivo:74° diagonale/62° orizzontale/33,5° verticale. Calibrazione dell'angolo orientata alla sicurezza nel mondo reale. L'angolo orizzontale di 62° copre la maggior parte delle esigenze di monitoraggio con montaggio a parete di uffici e negozi, l'angolo verticale si adatta all'altezza di installazione standard senza sprecare risorse di pixel su superfici inutili a soffitto o a terra.

- lente con angolo di raggio principale basso (CRA<15°):Una caratteristica competitiva fondamentale per il componente mini telecamera IP. Molti obiettivi compatti economici sono dotati di un valore CRA elevato, che comporta una dominante cromatica agli angoli, un calo di sensibilità e una luminosità non uniforme quando si abbinano ai sensori CMOS tradizionali. Controllato al di sotto dei 15°, questo design sopprime notevolmente tali difetti ottici.

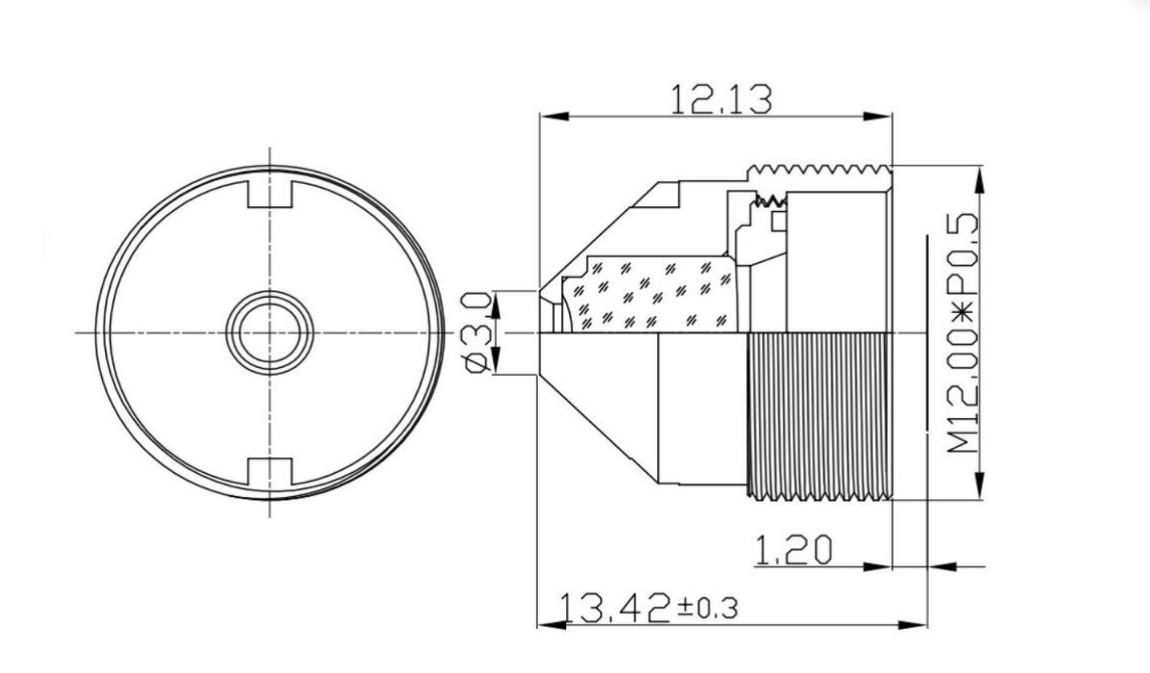

- Specifiche meccaniche per l'obiettivo della scheda M7:TTL: 13,42±0,3 mm; BFL: 6,5±0,2 mm. Rigoroso controllo della tolleranza sulla lunghezza totale della traccia e sulla lunghezza focale posteriore. La dimensione compatta supporta la progettazione di moduli miniaturizzati altamente integrati; le strette tolleranze meccaniche garantiscono un'uscita ottica ripetibile dopo l'assemblaggio automatizzato di avvitamento per ordini di massa di lenti per schede di sicurezza OEM.

- Indice di distorsione e illuminazione:Distorsione TV‑12,00%, Illuminazione relativa 58,0%. Distorsione ottimizzata per l'applicazione per la registrazione di videosorveglianza, senza allungamento innaturale della scena. Le prestazioni dell'obiettivo con illuminazione relativa elevata del 58,0% preservano una luminosità accettabile sugli angoli dell'immagine, riducendo il carico dell'algoritmo ISP per la correzione dei bordi scuri.

Principali vantaggi prestazionali della tecnologia ottica BOSHI

1. La combinazione del maturo obiettivo focale fisso da 6,2 mm e dell'apertura fissa F2.6 realizza una capacità ottica bilanciata per le ottiche di sorveglianza di fascia media. Funziona costantemente in condizioni di luce diurna e in ambienti interni poco illuminati, liberando completamente il potenziale dell'immagine dell'obiettivo in formato 1/2,7 pollici senza fare eccessivo affidamento sulla correzione del software ISP.

2. Come ottica miniaturizzata compatta con cerchio immagine sovradimensionato da 7,0 mm, questa lente per scheda M7 riserva tolleranza ai guasti di assemblaggio. Una piccola deviazione di posizionamento durante l'assemblaggio del modulo di massa non produrrà angoli bui, riducendo il tasso di difetti per i produttori OEM di fotocamere.

3. La proprietà integrata dell'obiettivo con angolo di raggio principale basso funziona insieme alle metriche dell'obiettivo con illuminazione relativa elevata. La luminosità dal centro agli angoli e la consistenza del colore sono ben mantenute; Risolve efficacemente l'ombreggiatura degli angoli e i punti critici relativi alla deriva del colore che disturbano numerosi componenti della mini telecamera IP concorrenti.

4. Dimensione meccanica ottimizzata per il flusso di lavoro automatizzato della produzione di massa. La tecnologia ottica BOSHI implementa l'ispezione a campione sugli indici ottici e sulle dimensioni meccaniche per ciascun lotto di lenti per schede di sicurezza OEM. Le prestazioni costanti del prodotto sono garantite per progetti di sorveglianza OEM e ODM di grandi volumi.

5. La distorsione TV bilanciata e l'illuminazione dei bordi riducono la necessità di un algoritmo di correzione dell'immagine pesante. Le telecamere integrate con questo obiettivo possono riprodurre filmati di sorveglianza naturale, risparmiando risorse di elaborazione dei chip per altre funzioni.

Scenari applicativi target

1. Apparecchiature di sorveglianza per interni commerciali: telecamere antifurto per negozi, moduli di monitoraggio per uffici, telecamere IP compatte per atri e corridoi. Questo obiettivo per scheda di sicurezza OEM, realizzato come ottica di sorveglianza di fascia media, si abbina perfettamente all'obiettivo in formato 1/2,7 pollici. Come componente qualificato della mini telecamera IP, fornisce dettagli chiari di oggetti e corpo umano per aree pubbliche di medie dimensioni.

2. Dispositivi di sicurezza domestica intelligenti: telecamere di monitoraggio Wi‑Fi domestiche, moduli telecamera ausiliaria per l'ingresso degli edifici. Grazie alla struttura ottica miniaturizzata compatta e alle caratteristiche dell'obiettivo con angolo di raggio principale basso, l'obiettivo della scheda M7 si adatta all'hardware della fotocamera domestica con vincoli di spazio.

3. Mini sistemi di visione integrati: telecamere ausiliarie per il controllo degli accessi, moduli di raccolta immagini di piccole dimensioni che adottano l'interfaccia M7. L'obiettivo focale fisso da 6,2 mm fornisce un ingrandimento adeguato per l'osservazione di oggetti a breve e media distanza.

4. Progetti di telecamere di sorveglianza OEM ad alto volume: telecamere di sicurezza analogiche e IP prodotte in serie. La tecnologia ottica BOSHI offre una soluzione ottica conveniente, questo obiettivo ad apertura fissa F2.6 può essere integrato nell'hardware della fotocamera finita per marchi di prodotti di sicurezza globali.
