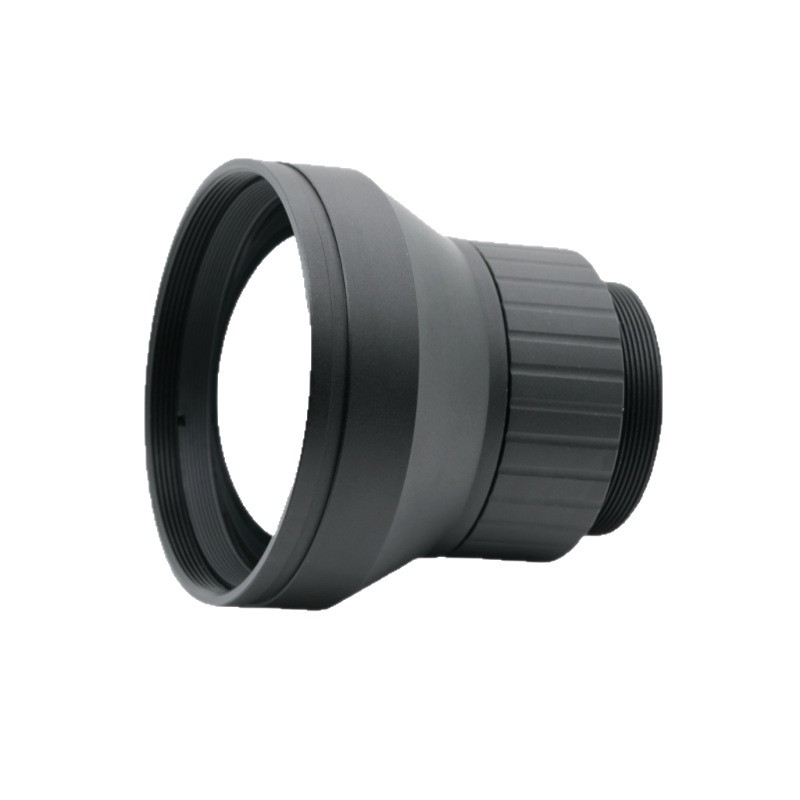

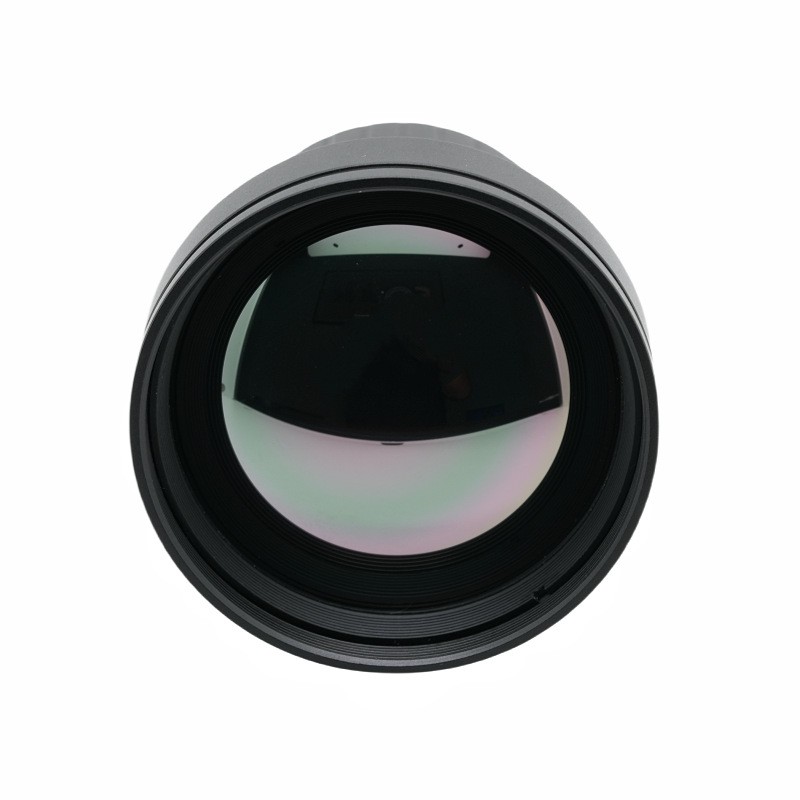

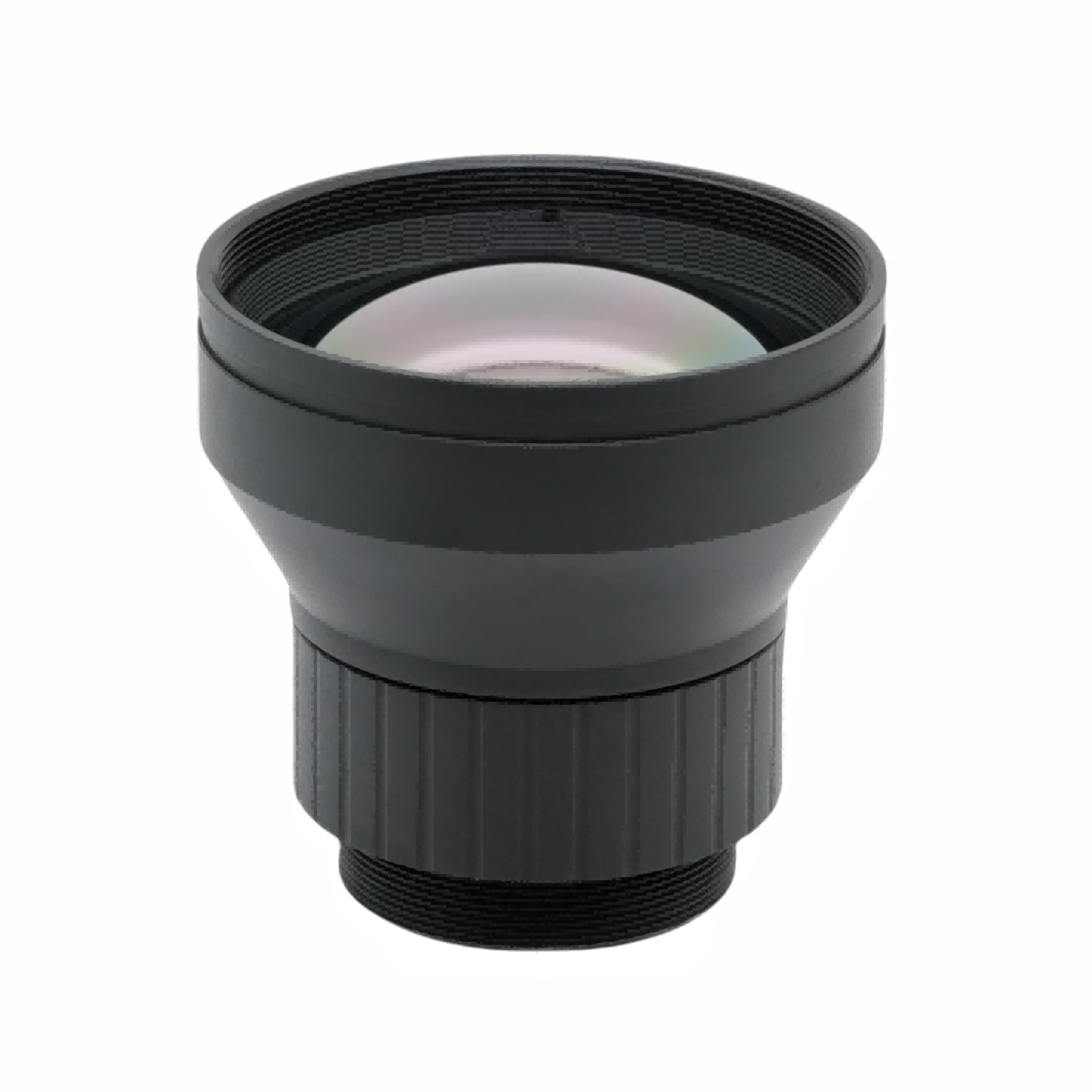

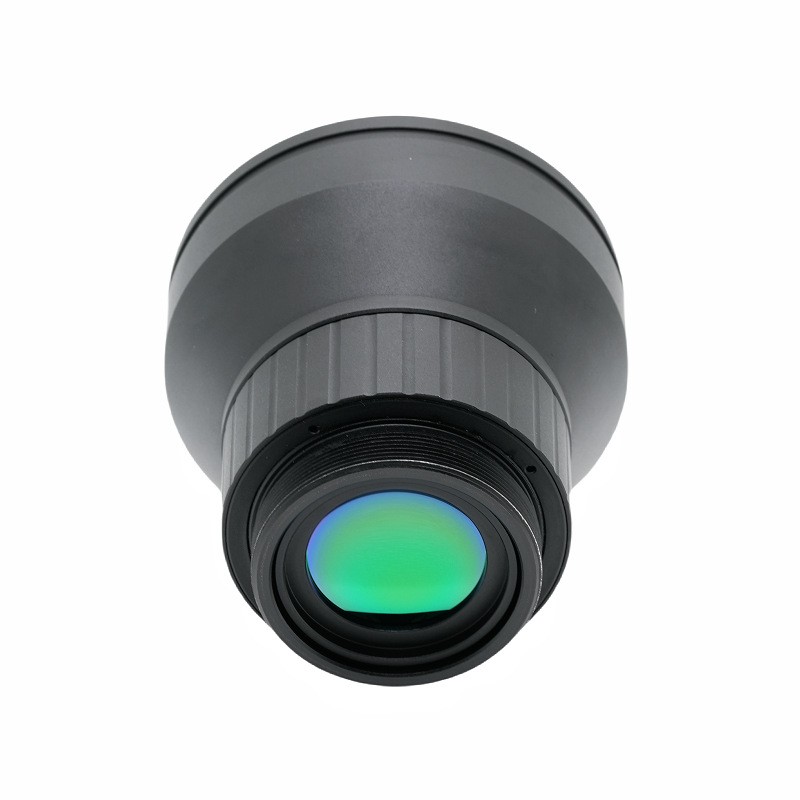

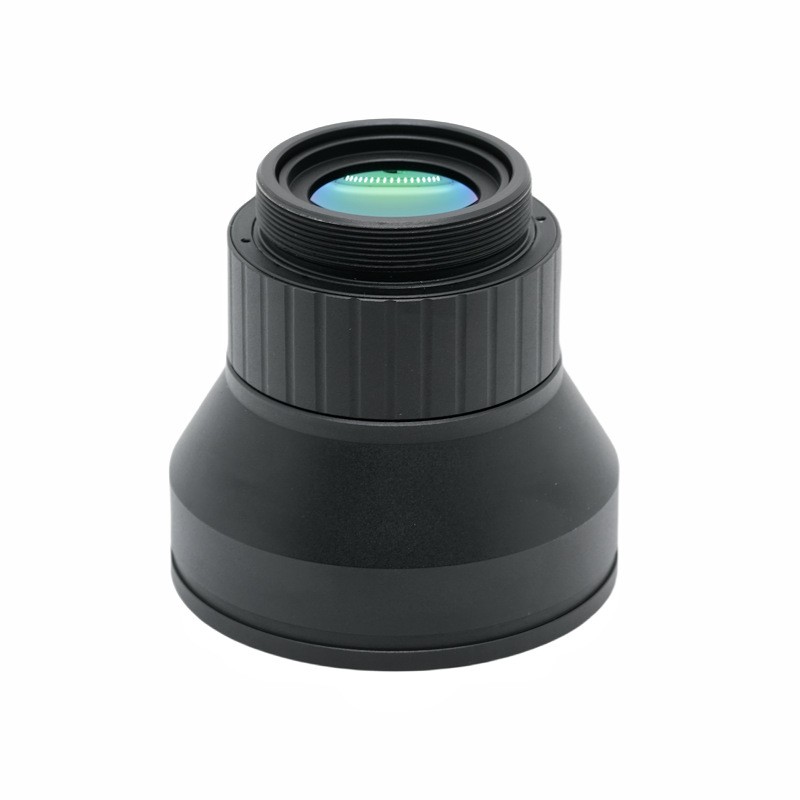

Questo obiettivo per imaging termico ad alte prestazioni è sviluppato e prodotto da ShangHai SILK Optical Technology CO., LTD, su misura per dispositivi di imaging termico a infrarossi a onde lunghe non raffreddati. Dotato di una lunghezza focale di 50 mm e di un'ampia apertura F1.0, questo obiettivo a infrarossi offre un'eccezionale capacità di raccolta della luce per scenari di rilevamento termico in condizioni di scarsa illuminazione. Si abbina a rilevatori a infrarossi da 640×512,12μm, che funzionano nella classica banda spettrale dell'infrarosso a onde lunghe da 8‑12μm.
Grazie al grado di impermeabilità dell'elemento frontale IP67 e alla robusta adattabilità alla temperatura di funzionamento di 40 ℃ ~ + 80 ℃, questo obiettivo per imaging termico supporta la regolazione della messa a fuoco all'infinito di 2 m. L'elevata trasmittanza superiore al 90% e l'illuminazione relativa ≥94% garantiscono un'immagine termica uniforme e nitida. Ampiamente adottata per il monitoraggio esterno, la sicurezza perimetrale e l'osservazione termica, questa lente a infrarossi fornisce prestazioni ottiche stabili e affidabili per vari sistemi di imaging a infrarossi per ambienti difficili.
Specifiche ottiche:Lunghezza focale di 50 mm con ampia apertura F1.0; lunghezza d'onda di lavoro 8‑12μm infrarosso a onda lunga, perfettamente progettato per rilevatore compatibile 640×512,12μm. Il campo visivo raggiunge 11,27°(D)×8,8°(H)×7,0°(V), offrendo una copertura di campo moderata per l'osservazione termica a lunga distanza.

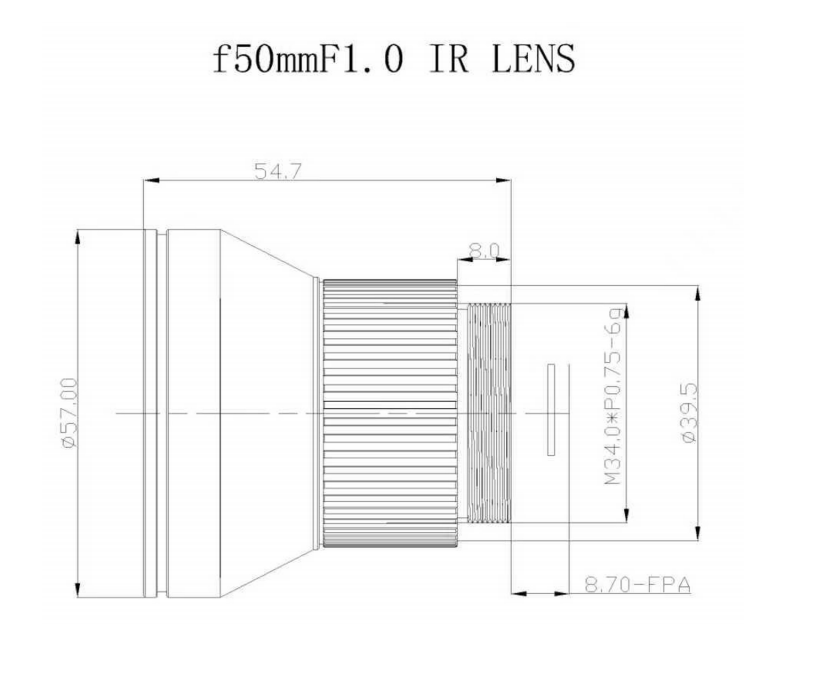

Specifiche meccaniche e ambientali:Attacco M34×0,75 per un facile montaggio; campo di messa a fuoco da 2 metri all'infinito. L'elemento frontale raggiunge il grado di protezione di ingresso IP67. La temperatura operativa va da -40 ℃ a +80 ℃, adattandosi a condizioni di campo estremamente fredde e calde. Le ottiche esposte adottano il rivestimento antiriflesso AR.
Specifiche della qualità dell'immagine:Trasmittanza ≥90%, illuminazione relativa ≥94%, distorsione ≤‑1,0%. ShangHai SILK Optical Technology CO., LTD controlla rigorosamente questi indici per garantire prestazioni di immagine costanti di questo obiettivo per imaging termico.
| Parametro | Valore |
|---|---|
| Lunghezza focale | 50 mm |
| F/# | F1.0 |
| Rilevatore compatibile | 640×512, 12μm |
| Rivestimento dell'ottica esposta | AR |
| Campo visivo | 11,27°(P) × 8,8°(O) × 7,0°(V) |
| Gamma di messa a fuoco | 2m ~ ∞ |
| Temperatura operativa | -40°C~+80°C |
| Illuminazione relativa | ≥ 94% |
| Distorsione | ≤ -1,0% |
| Trasmittanza | ≥ 90% |
| Montare | M34×0,75 |
| Grado di protezione dall'ingresso dell'elemento anteriore | IP67 |
| Lunghezza d'onda | 8~12μm |
Raccolta della luce superiore:L'ampia apertura F1.0 di questa lente a infrarossi migliora notevolmente l'assorbimento di fotoni infrarossi, migliorando il rapporto segnale-rumore dell'immagine termica in condizioni di debole radiazione termica.
Eccellente uniformità dell'immagine:L'illuminazione relativa ≥94% garantisce una vignettatura minima, un'immagine luminosa e uniforme su tutta la superficie del sensore; La trasmittanza ≥90% garantita dal rivestimento AR di alta qualità massimizza l'utilizzo dell'energia infrarossa.
Durabilità in ambienti difficili:Il grado di impermeabilità dell'elemento frontale IP67 e l'ampio intervallo di temperature di funzionamento rendono questo obiettivo per imaging termico resistente alla polvere, all'umidità e alle drastiche fluttuazioni di temperatura per il funzionamento all'aperto 24 ore su 24, 7 giorni su 7.
Design ottico a bassa distorsione:Distorsione ≤‑1,0%, riduce la distorsione geometrica per una misurazione e osservazione accurata del target termico.
Messa a fuoco flessibile:La portata di messa a fuoco di 2 m‑∞ supporta sia l'ispezione a distanza ravvicinata che il monitoraggio a lungo raggio per il sistema di imaging a infrarossi non raffreddato.
Sicurezza perimetrale e sorveglianza delle frontiere:Questo obiettivo per imaging termico è ampiamente integrato nelle termocamere per esterni per il rilevamento di intrusioni diurne e notturne e l'allarme perimetrale in qualsiasi condizione atmosferica.
Ispezione termica industriale:Utilizzato per il monitoraggio della temperatura delle apparecchiature, la diagnosi dei guasti da surriscaldamento in fabbrica, nella centrale elettrica e per l'ispezione delle tubazioni.
Osservazione all'aperto e salvataggio tramite ricerca:Applicato nei dispositivi di osservazione a infrarossi per la prevenzione degli incendi boschivi, ricerca e salvataggio sul campo in condizioni di oscurità totale o nebbia fitta.
Sistema a infrarossi montato sul veicolo:Adatto ai moduli termici montati su veicoli, offre prestazioni ottiche a infrarossi affidabili in ambienti esterni complessi.
Gruppo telecamera a infrarossi non raffreddata:ShangHai SILK Optical Technology CO., LTD fornisce questa lente a infrarossi come componente ottico principale per i produttori di termocamere OEM e ODM.
