Lente conica affusolata da 4,2 mm

Breve descrizione del prodotto

Questo obiettivo grandangolare compatto è prodotto daShangHai SETA Tecnologia ottica CO., LTD,su misura per sensori di immagine da 1/2,7 pollici per attività di imaging industriale e di sorveglianza. Essendo un obiettivo ottico ad alte prestazioni, offre un ampio campo visivo diagonale di 124°, garantendo un'ampia copertura della scena per l'acquisizione di immagini in tempo reale. Caratterizzato da un design a focale fissa e attacco M12, questo obiettivo per fotocamera industriale possiede dimensioni complessive compatte con una lunghezza totale della traccia di soli 10,9 mm, facile da incorporare in dispositivi di imaging di piccole dimensioni. La sua apertura F3,5 bilancia l'ingresso della luce e le prestazioni ottiche, mentre il valore CRA controllato garantisce una buona compatibilità con i tradizionali sensori CMOS. ShangHai SILK Optical Technology CO., LTD controlla rigorosamente ogni procedura di produzione, rendendo questo obiettivo CCTV stabile per un funzionamento continuo a lungo termine. Raggiunge un buon equilibrio tra copertura grandangolare e qualità dell'immagine pratica, adatto a varie apparecchiature di visione con spazio limitato e offre una soluzione ottica affidabile per diversi scenari di registrazione visiva civili e industriali.

Descrizione dettagliata del prodotto

Analisi dei parametri

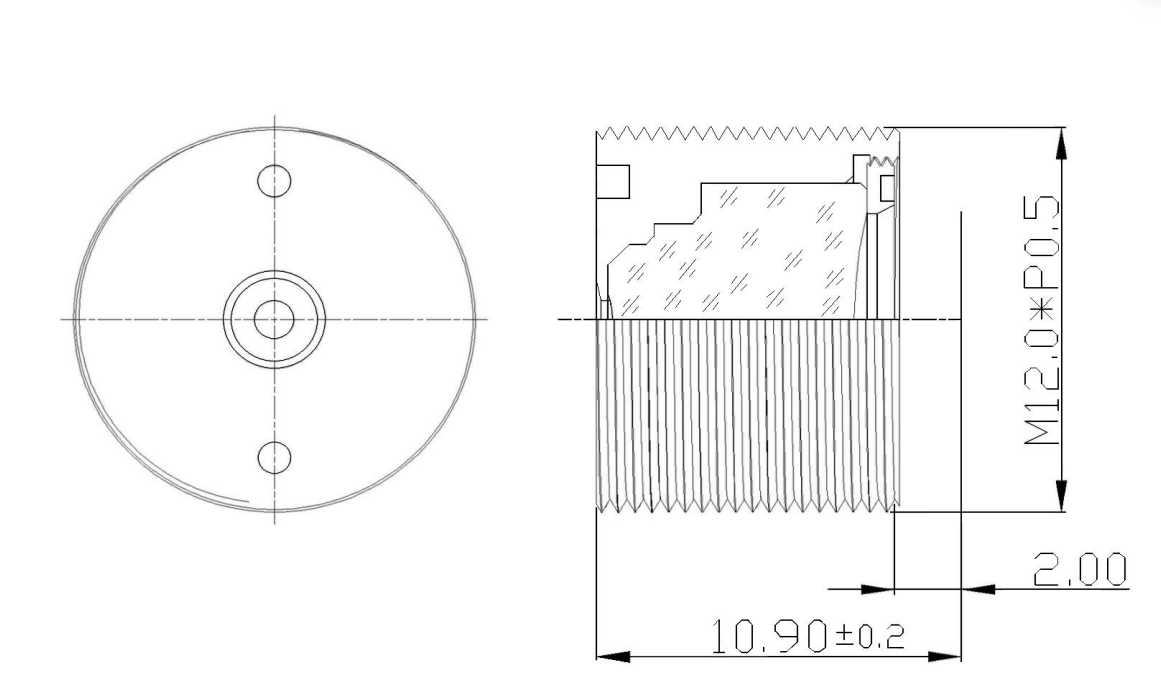

‑ Struttura e dimensioni ottiche:Prodotto da ShangHai SILK Optical Technology CO., LTD, questo obiettivo grandangolare adotta un layout ottico maturo. La lunghezza totale della traccia è 10,9±0,3 mm, le dimensioni compatte facilitano la miniaturizzazione del dispositivo. La lunghezza focale effettiva raggiunge 4,2 mm con una tolleranza di ±5%, lavorando con un'apertura F/NO di 3,5±5% per ottenere una capacità di raccolta della luce bilanciata. La lunghezza focale posteriore è di 3,2 ± 0,2 mm, supportando un comodo gruppo sensore.

‑ Formato immagine e campo visivo:Il cerchio massimo dell'immagine Φ7,0 mm corrisponde perfettamente al sensore da 1/2,7". FOV diagonale 124°, FOV orizzontale 94°, FOV verticale 45,6°, questo obiettivo M12 realizza l'acquisizione di scene ultra-ampia senza rotazione meccanica aggiuntiva.

‑ Indice immagini:Distorsione TV‑19,30%, illuminazione relativa 45,0%, CRA<14,13°. Il basso CRA riduce notevolmente il rischio di ombreggiamento per i chip CMOS. L'attacco standard M12*P0.5 garantisce l'intercambiabilità universale per l'installazione delle lenti per la visione artificiale.

Vantaggi prestazionali

Capacità di visualizzazione ultraampia:Essendo un obiettivo a focale fissa, fornisce un ampio campo visivo, cattura con un solo scatto un'ampia area di monitoraggio e riduce i costi hardware per l'implementazione di più telecamere.

Design a basso CRA:Questa lente ottica ad alte prestazioni mantiene l'angolo del raggio principale inferiore a 14,13°, migliora notevolmente l'uniformità dell'immagine periferica e riduce il problema degli angoli bui per l'applicazione di lenti di sorveglianza.

Design meccanico in miniatura:La struttura TTL corta si adatta al guscio compatto dell'attrezzatura, ideale per l'hardware della fotocamera con fattore di forma ridotto. L'interfaccia M12 standard offre una buona compatibilità con la maggior parte dei moduli telecamera industriali.

Qualità stabile della produzione di massa:Supportato daShangHai SETA Tecnologia Ottica CO., LTDGrazie alla capacità di ingegneria ottica di , questo obiettivo CCTV mantiene una stretta tolleranza su ciascun parametro ottico e garantisce prestazioni costanti del lotto.

Campi di applicazione

‑ Sorveglianza e monitoraggio della sicurezza:Questo obiettivo grandangolare è adatto a telecamere di sicurezza di piccole dimensioni e copre ampie scene di monitoraggio in interni ed esterni a corto raggio.

‑ Visione artificiale e ispezione industriale:L'obiettivo della fotocamera industriale funziona per apparecchiature di ispezione visiva compatte, fornisce immagini ad ampio angolo per il controllo del prodotto e la scansione di codici.

‑ Dispositivi domestici intelligenti:Utilizzato per telecamere per porte intelligenti, telecamere di monitoraggio domestico, il corpo compatto si adatta allo spazio interno limitato dell'hardware intelligente.

‑ Terminali visivi IoT:Applicato in vari moduli di raccolta visiva IoT, questo obiettivo a focale fissa offre una soluzione ottica grandangolare affidabile per l'acquisizione di immagini dal lato del bordo.
