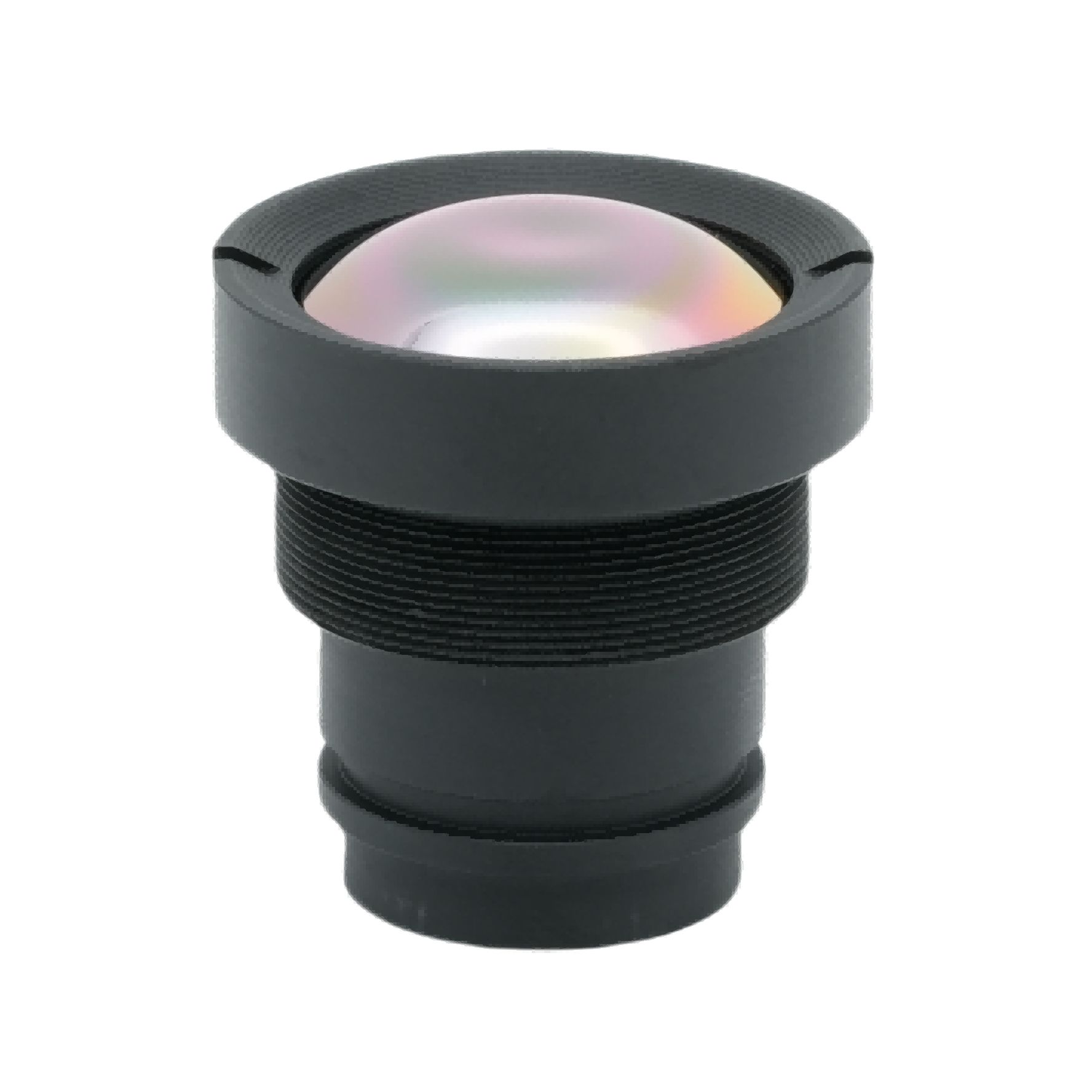

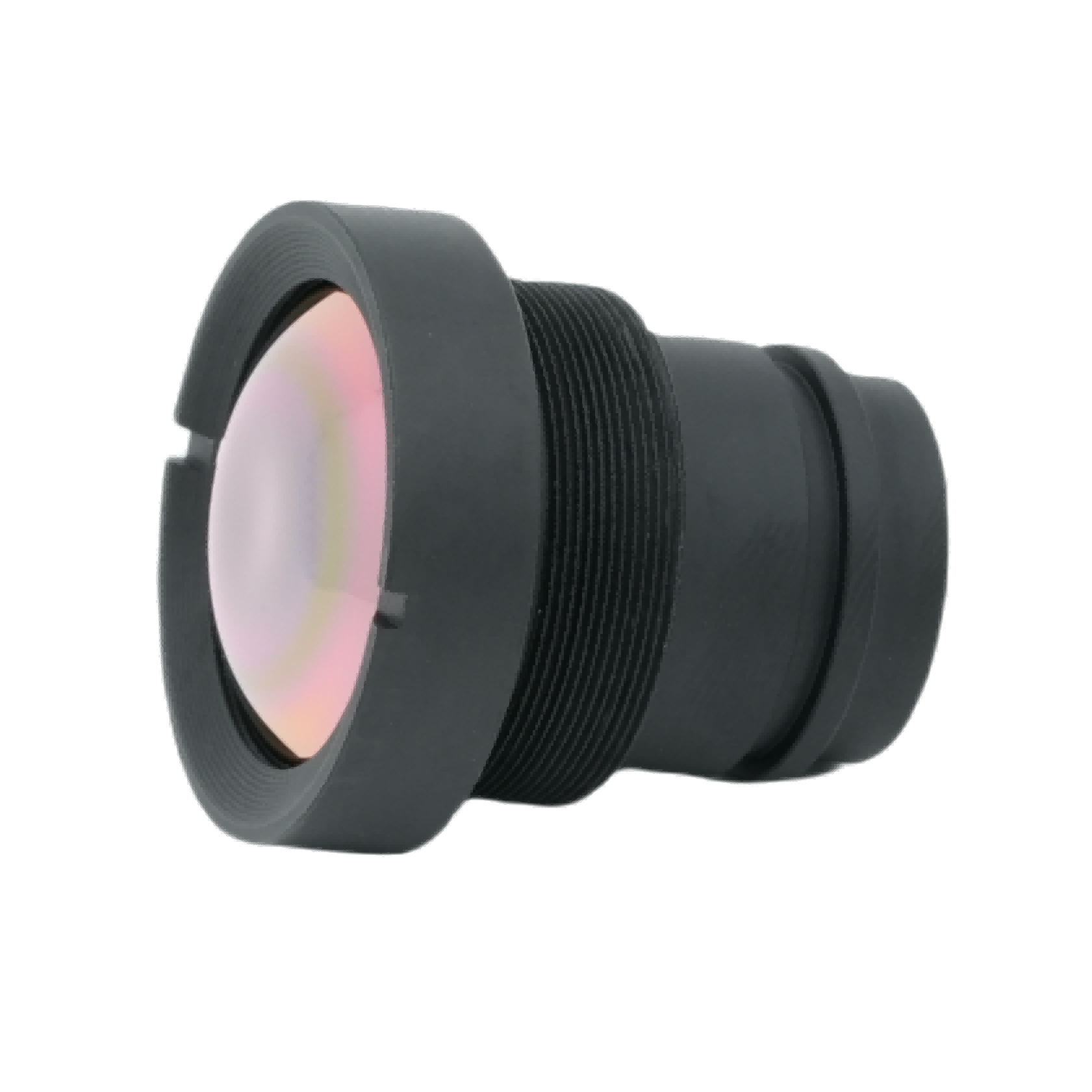

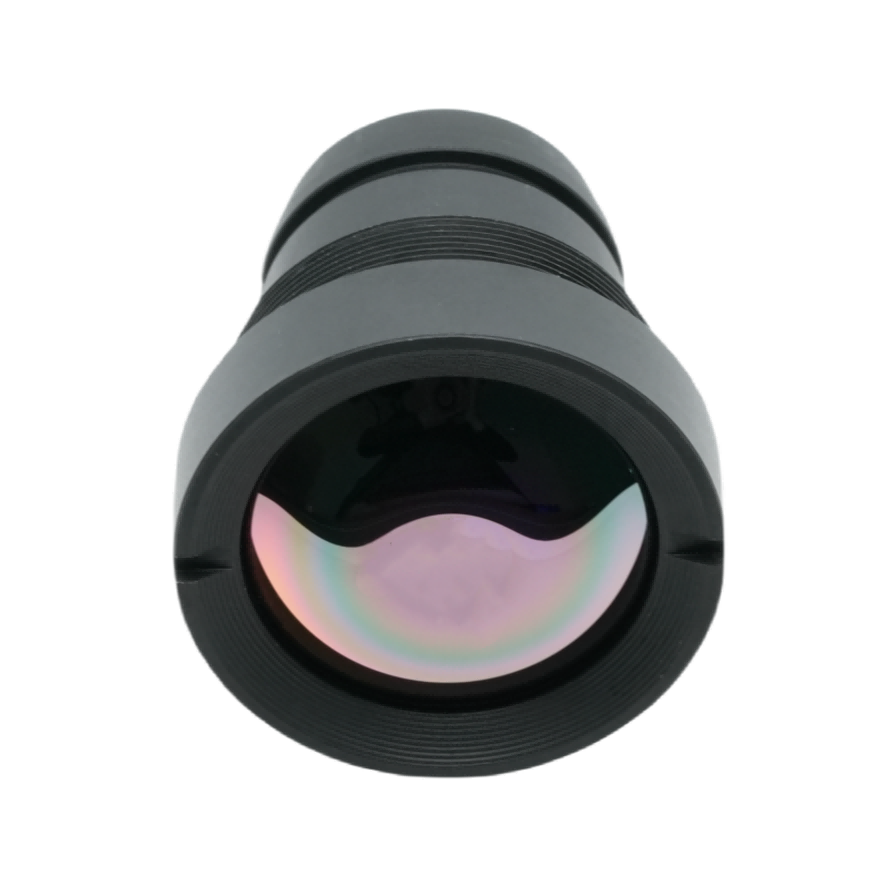

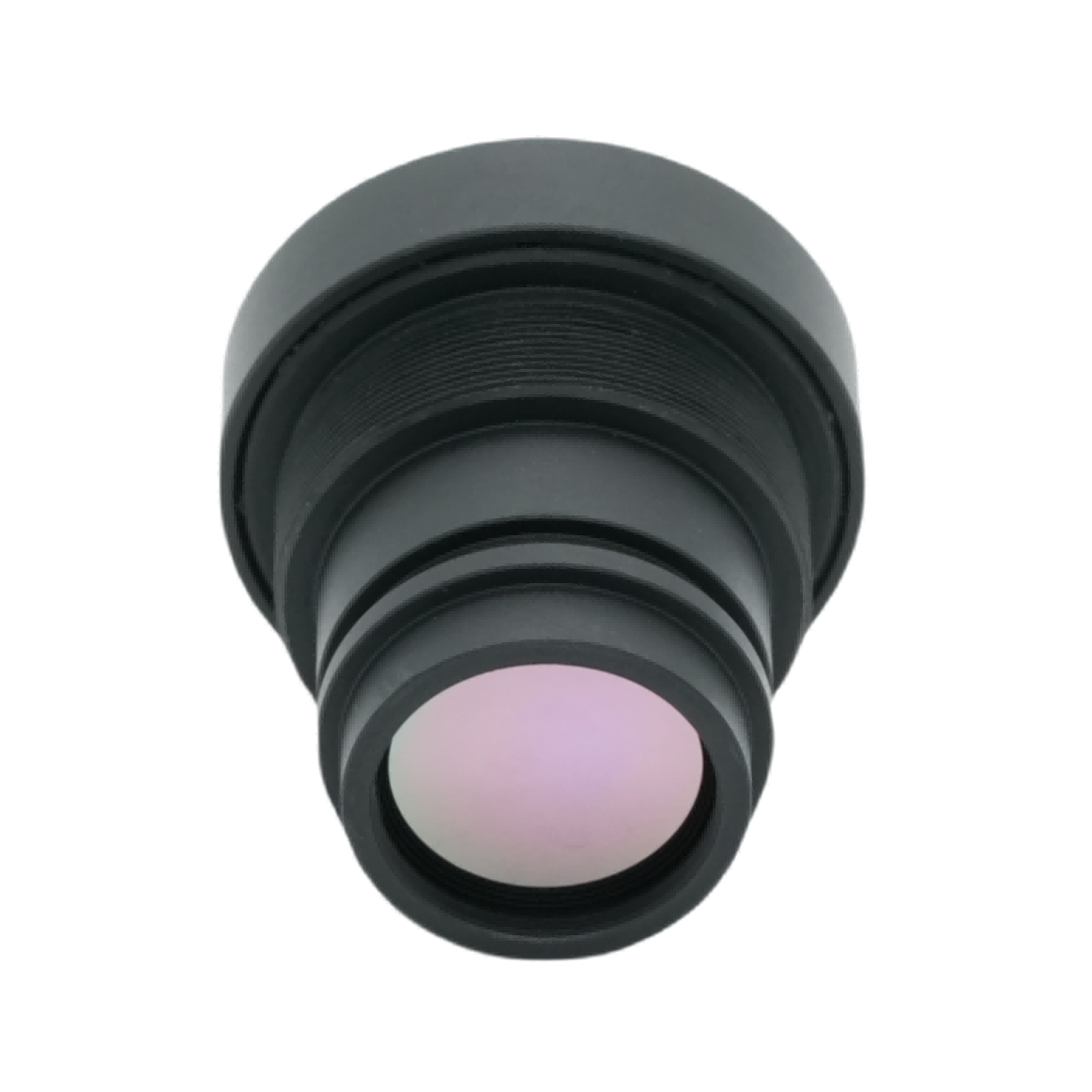

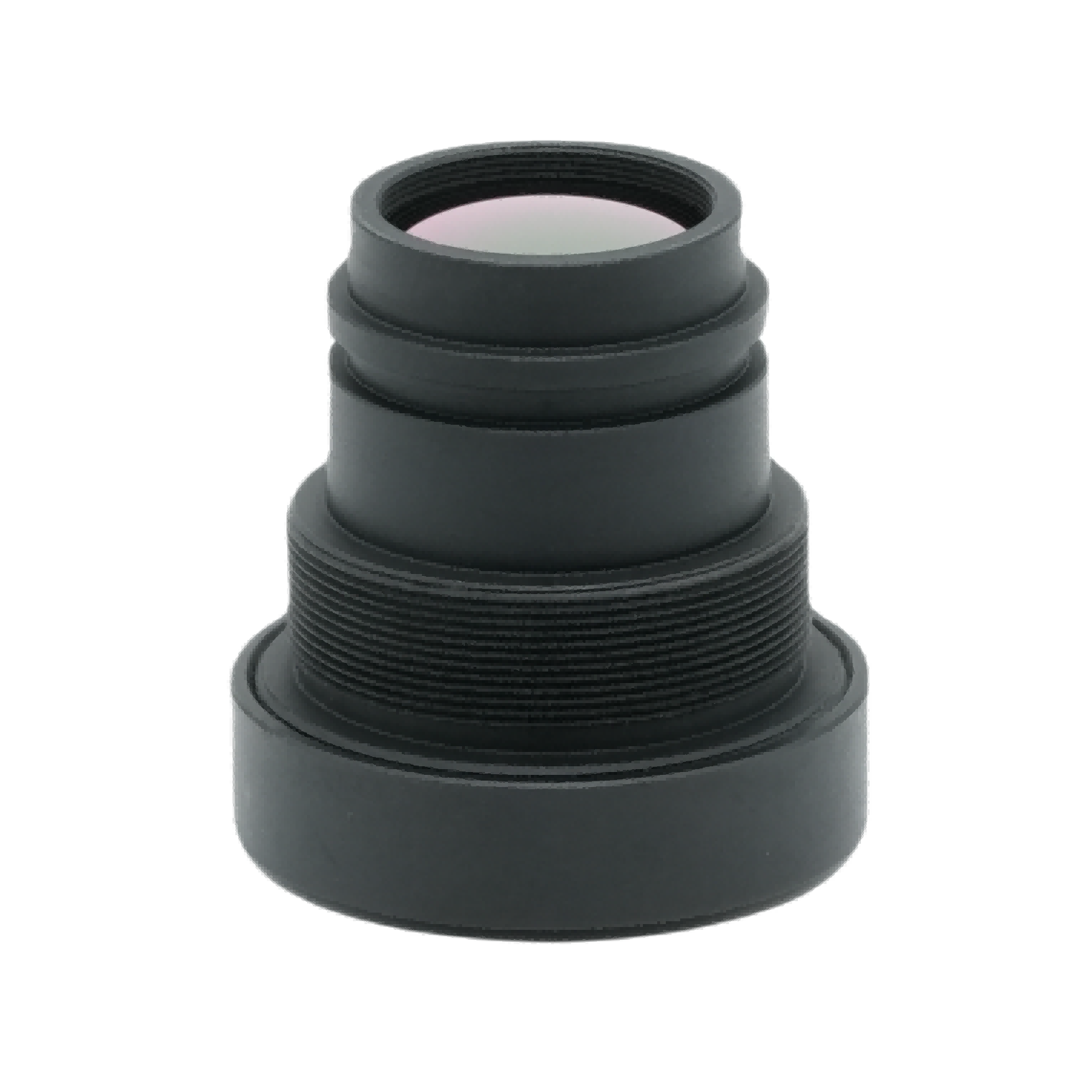

Obiettivo per imaging termico con lunghezza focale di 4,1 mm

Breve descrizione del prodotto

Prodotto e fornito daBOSHI otticoTecnologia, questaObiettivo termico F1.0 con lunghezza focale 4,1 mmfunge da obiettivo a infrarossi ultragrandangolare su misura per array sul piano focale a infrarossi non raffreddati con risoluzione 640×512 e pixel da 12μm. Questa lente a infrarossi termici adotta un rivestimento antiriflesso AR esposto avanzato per fornire una trasmittanza a infrarossi superiore all'88%. Essendo una lente ottica a infrarossi professionale di BOSHI Optical Technology, questa unità è dotata di protezione della lente frontale IP67, struttura leggera di circa 25 g e stabilità ottica affidabile ad ampia temperatura. Supporta un'integrazione perfetta in sistemi di termocamere compatte non raffreddate e il suo ampio design FOV offre un'ampia copertura della scena per diversi scenari di implementazione dell'imaging termico.

Descrizione dettagliata del prodotto

Parametro

Specifiche ottiche. Questo obiettivo ottico a infrarossi presenta una lunghezza focale di 4,1 mm e un'apertura ultra ampia F1.0. L'ampio valore di apertura garantisce un'elevata capacità di assorbimento della luce infrarossa. Tali prestazioni ottiche costituiscono la garanzia principale per un'emissione chiara delle lenti a infrarossi termici in condizioni di lavoro a bassa temperatura e bassa radiazione.

Corrispondenza del rilevatore. L'obiettivo è realizzato appositamente per rilevatori a infrarossi con pixel da 12μm e risoluzione 640×512. Raggiunge un elevato grado di corrispondenza con i tradizionali formati di sensori termici non raffreddati ed evita la deviazione dell'immagine causata dalla mancata corrispondenza tra obiettivo e sensore.

Campo visivo. Realizza un FOV largo 130° in diagonale, 102° in orizzontale, 83° in verticale. Gli utenti possono ottenere una copertura della scena ad ampio raggio senza componenti di scansione meccanici, il che semplifica lo schema meccanico complessivo delle apparecchiature termiche.

Concentrarsi sulle prestazioni. La sua gamma di messa a fuoco continua copre da 0,5 ma infinito. La capacità di messa a fuoco tiene conto del lavoro di ispezione a distanza ravvicinata e delle attività di sorveglianza a lunga distanza ed espande il limite della distanza utilizzabile per questo obiettivo con lunghezza focale di 4,1 mm.

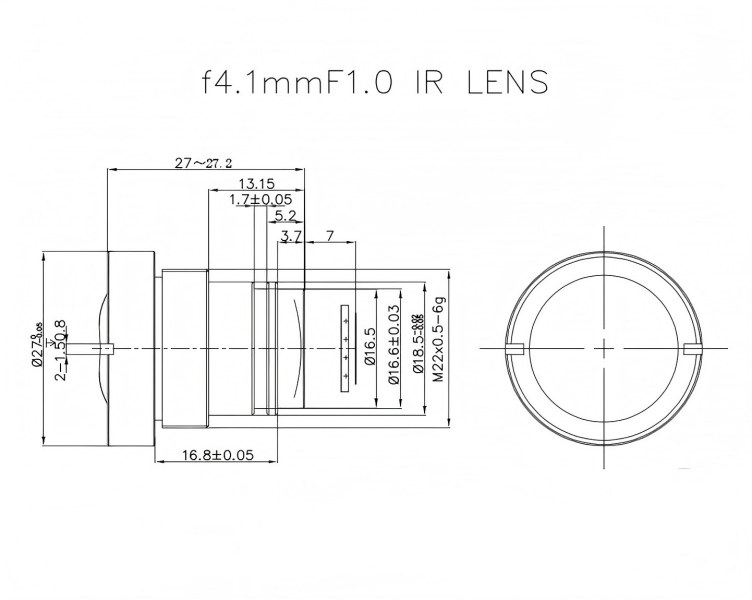

Indice ambientale e meccanico. L'intervallo di temperatura operativa raggiunge -40 ℃ ~ +80 ℃. La lente frontale raggiunge il grado IP67 impermeabile e antipolvere. Applica l'interfaccia con filettatura standard di montaggio M22×0,5 per una comoda operazione di assemblaggio. Il peso netto rimane di circa 25 g, il che crea condizioni favorevoli per lo sviluppo di attrezzature leggere.

Indicatori della qualità dell'immagine. Dotato di rivestimento antiriflesso AR, la trasmittanza ottica supera l'88%. L'illuminazione relativa rimane superiore all'80%. Il valore di distorsione è controllato al di sotto del 45%. La serie di indicatori bilancia la funzionalità di imaging grandangolare e le prestazioni effettive della qualità dell'immagine.

Vantaggi prestazionali

Sensibilità termica superiore in condizioni di scarsa illuminazione. L'apertura massima F1.0 rafforza l'efficienza di raccolta dell'energia radiante. Quando ci si trova di fronte ad ambienti bui e a bassa radiazione, questa lente termica a infrarossi può ovviamente aumentare il contrasto dell'immagine termica. Riduce il rischio di sfocatura dell'immagine quando il segnale infrarosso del target è debole.

Copertura ultra ampia. L'ampio FOV in diagonale da 130° può coprire un'area di monitoraggio più ampia per un singolo dispositivo. Il lato del progetto può ridurre di conseguenza la quantità di termocamere installate per il monitoraggio dell'intera area. Ciò comporta una riduzione diretta del costo complessivo di costruzione del sistema.

Uniformità dell'immagine stabile. Oltre l'80% dell'illuminazione relativa sopprime efficacemente il fenomeno della vignettatura. La luminosità rimane coerente nell'intera cornice dell'immagine. Oltre l'88% della trasmittanza riduce la perdita di energia infrarossa nel percorso di trasmissione ottica. La tecnologia ottica BOSHI esegue ripetute calibrazioni su questa lente ottica a infrarossi per garantire un'uscita uniforme in uno stato di funzionamento continuo per lungo tempo.

Forte durabilità ambientale. La protezione della lente frontale IP67 e un ampio intervallo di temperatura operativa supportano un funzionamento stabile in condizioni di pioggia, polvere, freddo estremo e calore elevato. L'obiettivo non richiede una manutenzione manuale frequente ed è adatto ad ambienti esterni e ad ambienti industriali difficili.

Integrazione compatta e semplice. La struttura leggera da 25 g e l'attacco standard M22×0,5 riducono la difficoltà di progettazione meccanica per i dispositivi di imaging termico miniaturizzati. Gli sviluppatori di apparecchiature possono risparmiare il lavoro di modifica strutturale durante l'integrazione del prodotto.

Capacità di messa a fuoco flessibile. La distanza di messa a fuoco minima di 0,5 m supporta il rilevamento di bersagli vicini. Rispetto agli obiettivi puri a fuoco fisso per lunghe distanze, questo prodotto con lunghezza focale di 4,1 mm espande i confini dell'applicazione e soddisfa i requisiti di osservazione a distanze miste.

Campi di applicazione

Monitoraggio della sicurezza perimetrale. Questa lente termica a infrarossi con ampio FOV offre funzionalità di sorveglianza termica grandangolare per fabbriche, parchi, zone di confine e aree residenziali. Completa il lavoro di rilevamento delle intrusioni giorno e notte senza alimentazione di luce visibile. Il monitoraggio della sicurezza perimetrale è una delle principali direzioni di applicazione dei prodotti BOSHI Optical Technology.

Ispezione termica industriale. La lente ottica a infrarossi supporta lo screening della temperatura delle apparecchiature, il rilevamento dei guasti dell'armadio elettrico, l'ispezione delle perdite termiche delle tubazioni e il pattugliamento di sicurezza in fabbrica. Il personale sul campo può individuare in tempo fonti di calore anomale per prevenire incidenti legati alla sicurezza industriale.

Trasporti intelligenti e visione dei veicoli. Può essere utilizzato per la visione notturna termica automobilistica e il monitoraggio del traffico stradale. In condizioni di nebbia, notte e scarsa visibilità, le prestazioni di corrispondenza della risoluzione 640×512 aiutano a completare il lavoro di identificazione di pedoni e ostacoli.

Carico utile dei sistemi senza pilota. Beneficiando della sua caratteristica di leggerezza di 25 g, l'obiettivo funge da carico utile termico leggero per UAV, robot e veicoli terrestri senza pilota. Intraprende missioni di ricerca e salvataggio, monitoraggio degli incendi e pattugliamento del terreno.

Pubblica sicurezza e salvataggio di emergenza. Nelle missioni di posizionamento termico e di ricerca e salvataggio antincendio, funziona bene in ambienti bui, fumosi o visivamente oscurati. I segnali termici possono penetrare l'interferenza parziale del fumo per bloccare la posizione del bersaglio.

Agricoltura e monitoraggio ambientale. Gli operatori conducono l'analisi della temperatura della vegetazione, l'osservazione della fauna selvatica e il monitoraggio della distribuzione del calore ambientale attraverso questa lente termica a infrarossi. Fornisce un efficace supporto dati per la ricerca agricola e la ricerca sull'ambiente ecologico.
