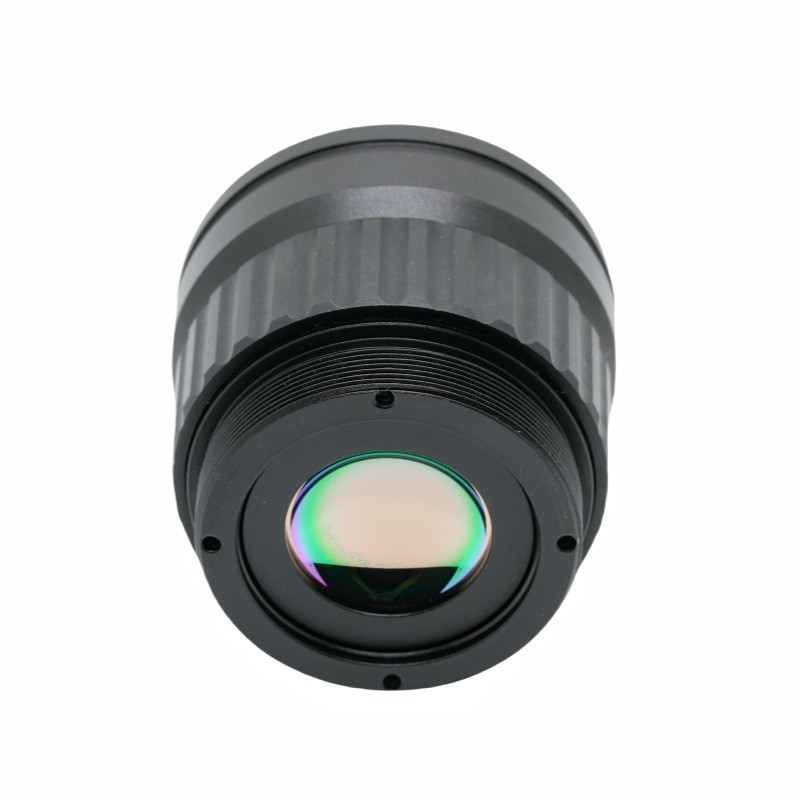

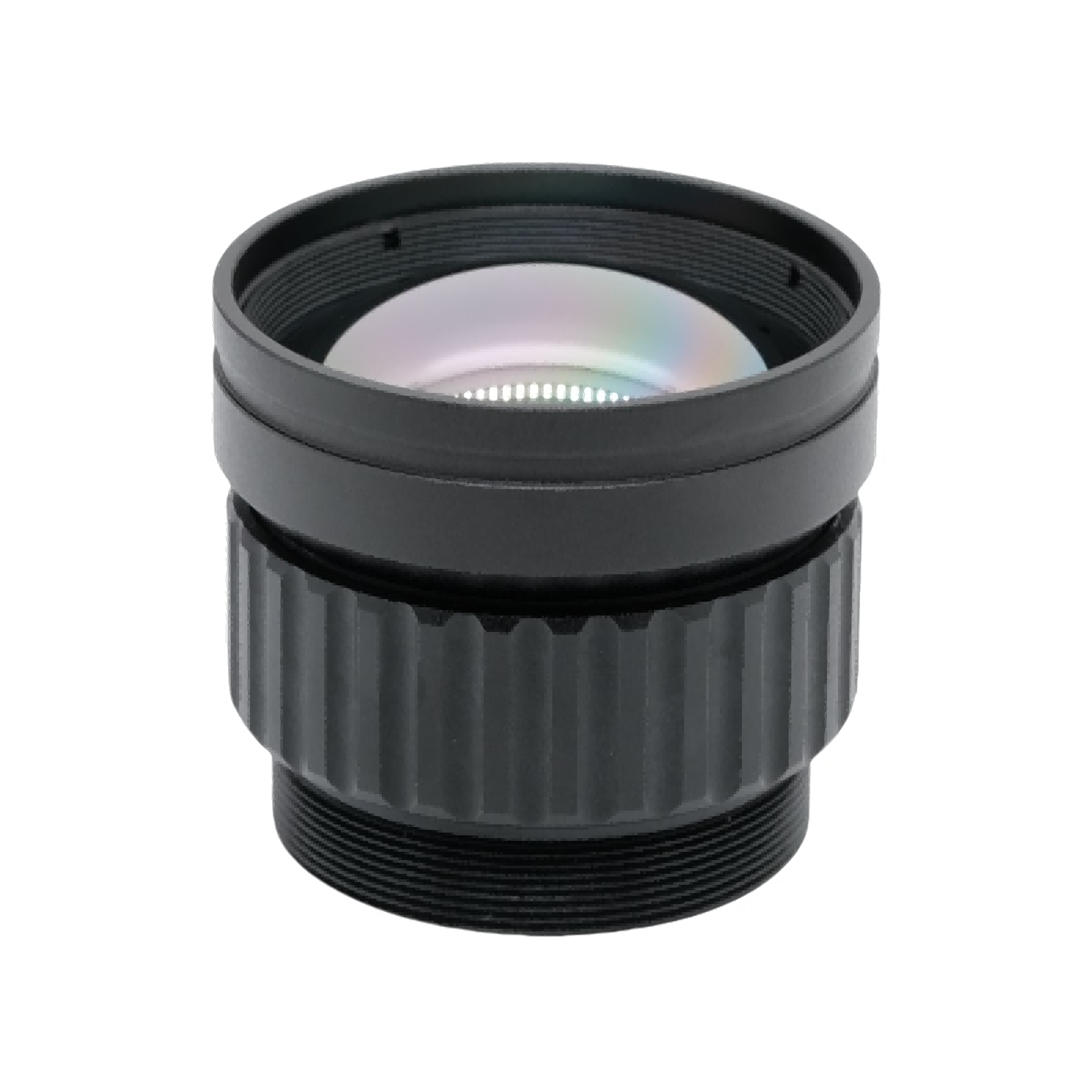

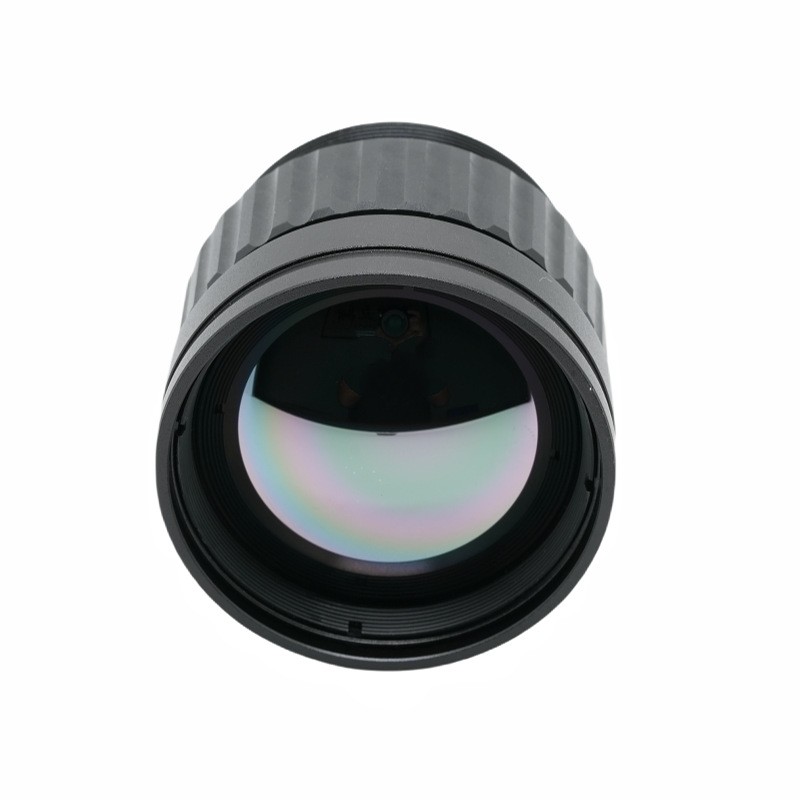

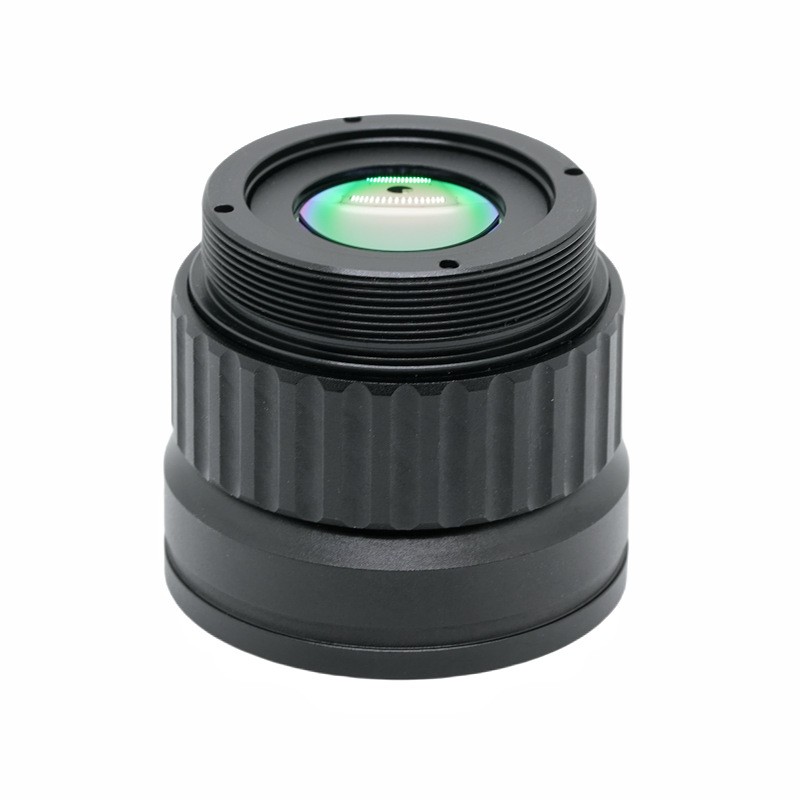

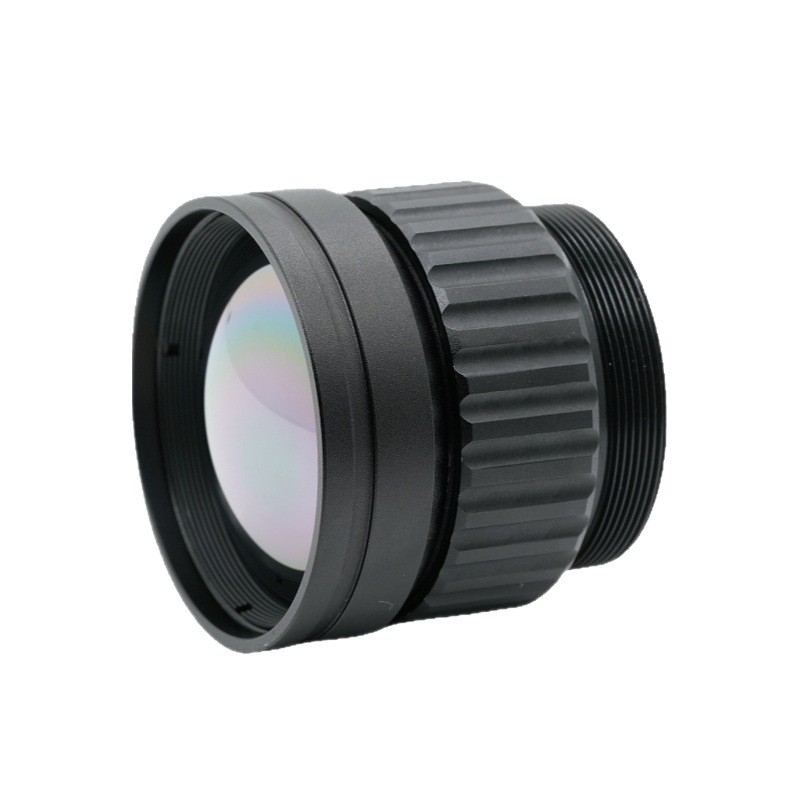

Obiettivo per imaging termico da 35 mm

Breve descrizione del prodotto

Questo obiettivo per imaging termico da 35 mm ad alte prestazioni è sviluppato e prodotto da ShangHai SILK Optical Technology CO., LTD, su misura per dispositivi di imaging termico a infrarossi a onda lunga che funzionano nella banda spettrale di 8‑12μm. Dotato di un'ampia apertura F1.0, questo obiettivo a infrarossi offre un'eccezionale capacità di raccolta della luce per garantire immagini termiche nitide in condizioni ambientali complesse e di scarsa illuminazione. Compatibile con rilevatori a infrarossi non raffreddati 640×512, 12μm, l'obiettivo per imaging termico supporta un campo di messa a fuoco infinito di 2 metri per adattarsi sia agli scenari di osservazione a distanza ravvicinata che a quelli di monitoraggio a lungo raggio. L'elemento anteriore raggiunge il grado di protezione IP67, consentendo un funzionamento stabile in ambienti esterni difficili. Con un'elevata trasmittanza superiore al 92% e prestazioni a bassa distorsione, questo componente ottico garantisce una qualità dell'immagine uniforme su tutto il campo visivo. ShangHai SILK Optical Technology CO., LTD implementa rigorosamente l'ottimizzazione ottica per questo obiettivo, rendendolo una soluzione ottica affidabile per il monitoraggio industriale, la sicurezza perimetrale e altri sistemi di visione termica a infrarossi.

Descrizione dettagliata del prodotto

1. Parametro

Lunghezza focale e apertura:Lunghezza focale di 35 mm abbinata a un'ampia apertura F1.0. La grande apertura migliora notevolmente il flusso luminoso, che è fondamentale per l'acquisizione di segnali deboli da parte di lenti a infrarossi a onde lunghe.

Compatibilità del rilevatore:Si abbina al rilevatore da 640×512,12μm, adattando perfettamente l'hardware delle lenti a infrarossi non raffreddate tradizionali per le termocamere di livello di massa.

Indice ottico:Trasmittanza ≥92%, illuminazione relativa ≥90%, distorsione ≤‑1,5%. Il rivestimento dell'ottica esposta HD riduce la perdita di riflessione degli infrarossi per l'obiettivo di imaging termico.

Messa a fuoco e campo visivo:Campo visivo di 12,5°(H)×10,3°(V), campo di messa a fuoco da 2 m a infinito, supportando sia l'ispezione a distanza ravvicinata che l'osservazione a lunga distanza.

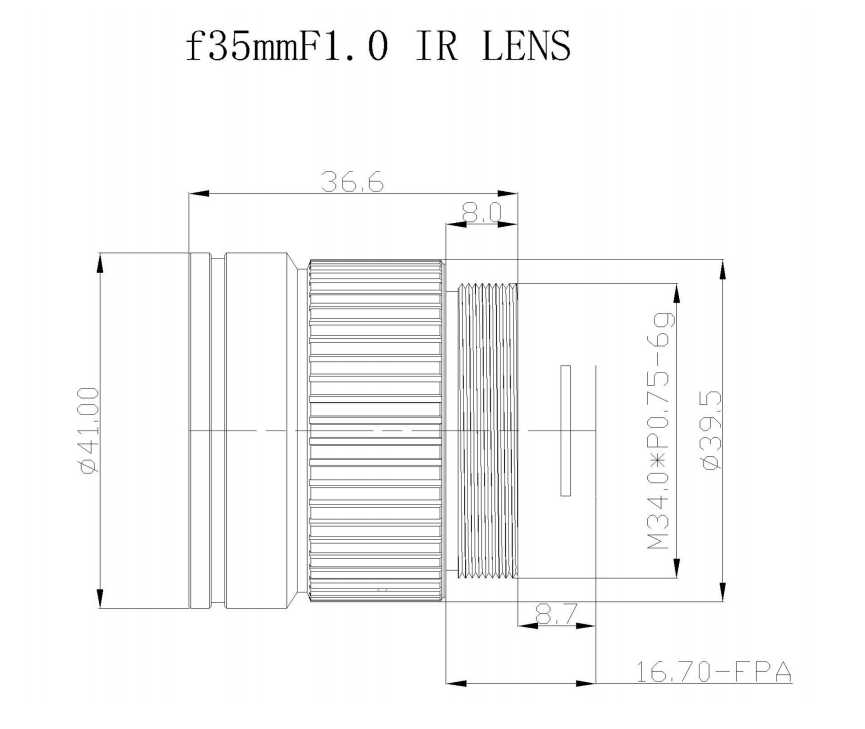

Specifiche meccaniche e ambientali:Attacco M34×0,75 per un comodo montaggio; grado di impermeabilità IP67 sul lato anteriore; temperatura operativa‑40℃ ~ +80℃. La lunghezza d'onda di lavoro di 8‑12μm soddisfa i requisiti di imaging termico LWIR standard.

Prodotto daShangHai SETA Tecnologia ottica CO., LTD,ogni parametro di questa lente a infrarossi è calibrato per l'impiego pratico sul campo.

2. Vantaggi prestazionali

Utilizzo superiore della luce infrarossa:Essendo una lente per imaging termico di alta qualità, la trasmittanza ≥92% riduce al minimo la perdita del segnale infrarosso; Il rivestimento antiriflesso HD migliora ulteriormente l'efficienza di ricezione del segnale per la lente a infrarossi a onda lunga.

Eccellente uniformità dell'immagine:L'illuminazione relativa ≥90% garantisce una luminosità uniforme su tutta l'inquadratura dell'immagine, senza angoli scuri evidenti per la lente a infrarossi. La distorsione ≤‑1,5% preserva la geometria della scena reale per il monitoraggio delle uscite.

Robusta adattabilità all'esterno:La protezione IP67 dell'elemento frontale per l'obiettivo termico resiste a polvere, pioggia e spruzzi. L'ampio intervallo di temperature di funzionamento da 40 ℃ a +80 ℃ supporta il funzionamento stabile in inverno gelido e in ambienti esterni ad alta temperatura.

Regolazione flessibile della messa a fuoco:La portata di messa a fuoco di 2 m‑∞ consente alla lente a infrarossi non raffreddata di passare dal controllo a campione a corto raggio alla sorveglianza a lungo raggio senza dover sostituire la lente.

Interfaccia standardizzata:L'attacco filettato M34×0,75 semplifica l'integrazione della fotocamera, aiutando i clienti ad assemblare rapidamente questo obiettivo per imaging termico in dispositivi termici finiti.

ShangHai SILK Optical Technology CO., LTD esegue severi test ottici per ogni unità di questa lente a infrarossi prima della consegna.

3. Campi di applicazione

Sorveglianza perimetrale e difesa dei confini:Questo obiettivo per imaging termico è adatto alle termocamere da esterno per il rilevamento di intrusioni 24 ore su 24, in qualsiasi condizione atmosferica; la lente a infrarossi ad ampia apertura cattura le tracce di calore giorno e notte senza luce visibile.

Monitoraggio delle condizioni industriali:La lente a infrarossi a onda lunga è adatta all'ispezione del surriscaldamento delle apparecchiature e all'ispezione termica delle apparecchiature della rete elettrica; La funzionalità IP67 consente alla lente a infrarossi non raffreddata di funzionare in siti industriali all'aperto.

Sicurezza e monitoraggio del traffico:La lente termica è integrata nelle telecamere di sorveglianza termica per il monitoraggio del flusso del traffico, l'allarme di fonti di calore anomale nelle gallerie e ai lati della strada.

Prevenzione incendi e allarme tempestivo:La lente a infrarossi da 8‑12μm rileva le tracce di calore dell'incendio nella fase iniziale per la prevenzione degli incendi boschivi e il monitoraggio dei rischi del magazzino.

Osservazione termica a bordo di veicoli:La struttura robusta di questa lente per imaging termico adatta i sistemi termici montati su veicolo per la ricognizione in qualsiasi condizione atmosferica.

ShangHai SILK Optical Technology CO., LTD fornisce supporto tecnico personalizzabile per i clienti che applicano questa lente a infrarossi negli scenari sopra menzionati.
