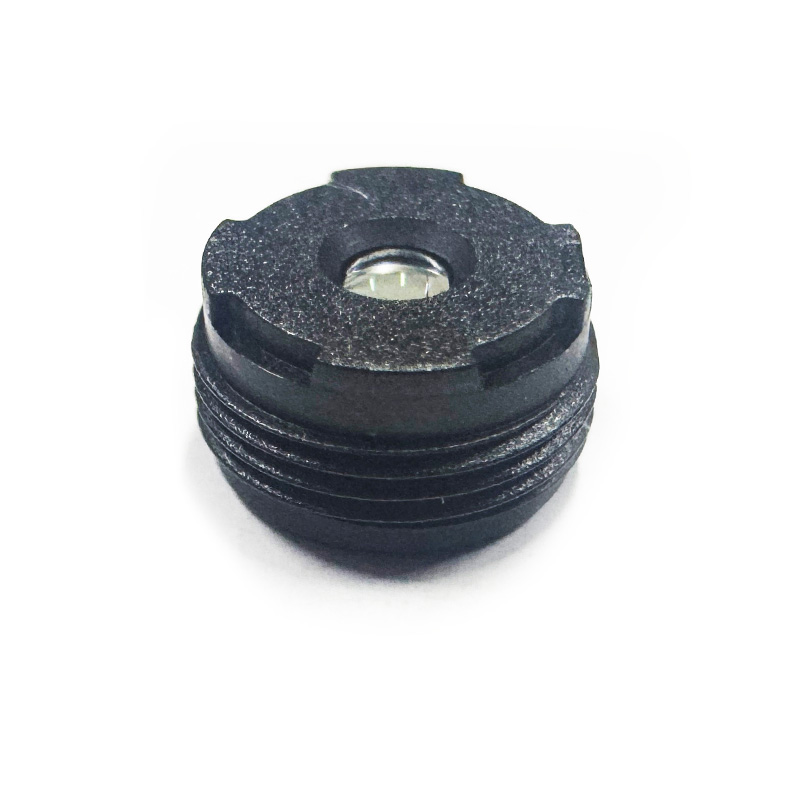

Lente conica affusolata da 3,05 mm

Breve descrizione del prodotto

Questo obiettivo compatto per visione artificiale è prodotto da ShangHai SILK Optical Technology CO., LTD, ottimizzato per sensore da 1/4" con risoluzione 2592*1944. Costruito con un layout ottico affidabile, questo obiettivo mini board offre prestazioni di imaging costanti con3,05 mmlunghezza focale e apertura F5.0. Supporta un cerchio immagine da 4,8 mm e un FOV diagonale da 72 gradi, soddisfacendo i requisiti di ampia visione dei moduli di imaging compatti. Il design della lente a bassa distorsione mantiene la distorsione TV al di sotto dell'1,5%, insieme alla lunghezza d'onda IRCF di 650 nm per filtrare le interferenze infrarosse indesiderate. Il TTL ultracorto da 3,6 mm lo rende adatto all'integrazione di dispositivi con vincoli di spazio. ShangHai SILK Optical Technology CO., LTD esegue rigorose ispezioni ottiche per ciascuna unità, garantendo una qualità dei lotti costante per progetti di produzione di massa. Questo componente ottico con attacco M5.5 conveniente è ideale per sistemi di telecamere incorporati di piccole dimensioni in diversi scenari consumer e industriali.

Descrizione dettagliata del prodotto

Parameter

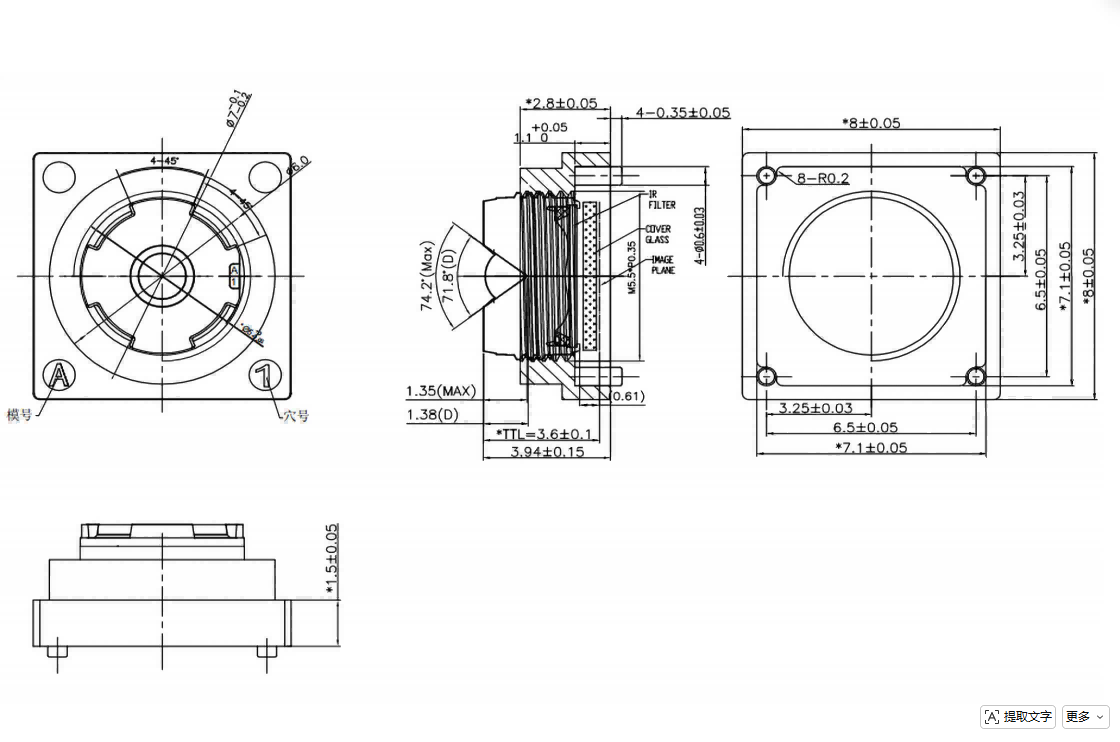

Parametri ottici principali: l'obiettivo adotta3,05 mmlunghezza focale con tolleranza del ±5%, abbinata all'apertura F5.0 con tolleranza del ±5%, bilanciamento della profondità di campo e della luminosità dell'immagine. Il TTL raggiunge 3,6±0,1 mm per un assemblaggio ultracompatto. La lunghezza d'onda IRCF di 650 nm blocca efficacemente la luce diffusa a infrarossi per un'emissione diurna a colori reali.

Formato immagine e campo visivo: il cerchio massimo dell'immagine è Φ4,8 mm, corrispondente perfettamente al sensore COMS da 1/4" (2592*1944). Il FOV diagonale raggiunge 72°, FOV orizzontale 61°, FOV verticale 47°, offrendo un'ampia copertura per le fotocamere di piccole dimensioni.

Distorsione, illuminazione e CRA: distorsione TV <1,5% per la riproduzione in linea retta; l'illuminazione relativa del 42,8%±5% garantisce una luminosità uniforme dal centro all'angolo; CRA<32,7° corrisponde all'angolo del raggio principale dei pixel del sensore tradizionale da 1/4", evitando vignettatura e offset del colore.

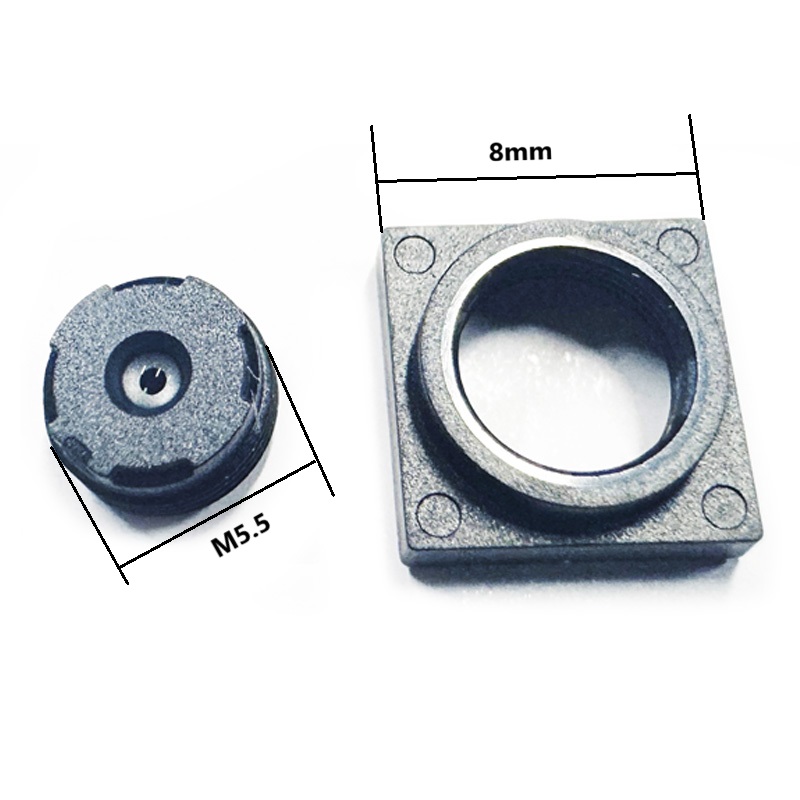

Interfaccia meccanica: attacco M5.5 standard, facile da allineare e assemblare per moduli microcamera.

Vantaggio prestazionaleges

Prestazioni ottiche a bassa distorsione: essendo un obiettivo a bassa distorsione, una distorsione TV inferiore all'1,5% riduce la deformazione dell'immagine, fondamentale per le attività di riconoscimento e scansione.

Dimensioni meccaniche compatte: questa lente mini board presenta una lunghezza totale della traccia di soli 3,6 mm, ideale per hardware incorporato sottile in cui lo spazio interno è estremamente limitato.

Compatibilità con sensori ben assortiti: progettato esclusivamente per applicazioni con obiettivi con sensore da 1/4", il cerchio dell'immagine da 4,8 mm e il CRA <32,7° prevengono gli angoli bui e lo spostamento del colore, offrendo piena libertà alla capacità dei pixel del sensore.

Filtraggio infrarosso stabile: il taglio IR da 650 nm elimina il rumore infrarosso, migliorando la fedeltà dei colori per l'acquisizione della luce visibile.

Qualità costante della produzione di massa: prodotta da ShangHai SILK Optical Technology CO., LTD, ogni lente viene sottoposta a severi test ottici, garantendo la coerenza dei parametri per ordini di grandi volumi.

Applicazionen Campo

Telecamere miniaturizzate per la casa intelligente: applica questo obiettivo con attacco M5.5 per telecamere di monitoraggio interno di piccole dimensioni, telecamere per campanello, per acquisire una visione live chiara e grandangolare in uno spazio limitato dell'involucro.

Dispositivi di scansione portatili: l'obiettivo a bassa distorsione supporta la scansione di codici a barre e codici QR, offrendo immagini non distorte per una decodifica rapida dei codici.

Apparecchiature per l'immagine indossabili: l'obiettivo mini board con lunghezza focale di 3,05 mm si adatta a minuscole fotocamere indossabili e registratori indossabili, soddisfacendo la richiesta di layout compatto.

Moduli ausiliari per la visione artificiale: come obiettivo compatto per la visione artificiale, funziona per il rilevamento semplice di oggetti, il conteggio visivo e il rilevamento ausiliario con l'hardware della lente del sensore da 1/4".

Kit fotografici didattici e sperimentali: componente ottico conveniente per lo sviluppo di progetti legati alla vista degli studenti.2. Breve descrizione del prodotto

Questo obiettivo compatto per visione artificiale è prodotto da ShangHai SILK Optical Technology CO., LTD, ottimizzato per sensore da 1/4" con risoluzione 2592*1944. Costruito con un layout ottico affidabile, questo obiettivo mini board offre prestazioni di imaging costanti con lunghezza focale di 3,05 mm e apertura F5.0. Supporta un cerchio di immagine di 4,8 mm e un FOV diagonale di 72 gradi, soddisfacendo i requisiti di visione ampia dei moduli di imaging compatti. Il design dell'obiettivo a bassa distorsione mantiene la distorsione TV al di sotto 1,5%, insieme alla lunghezza d'onda IRCF di 650 nm per filtrare le interferenze infrarosse indesiderate. Il TTL ultracorto da 3,6 mm lo rende adatto all'integrazione di dispositivi con vincoli di spazio. ShangHai SILK Optical Technology CO., LTD esegue un'ispezione ottica rigorosa per ciascuna unità, garantendo una qualità batch coerente per progetti di produzione di massa.

Descrizione dettagliata del prodotto

Parameter

Parametri ottici principali: l'obiettivo adotta una lunghezza focale di 3,05 mm con tolleranza del ±5%, abbinata all'apertura F5.0 con tolleranza del ±5%, bilanciando la profondità di campo e la luminosità dell'immagine. Il TTL raggiunge 3,6±0,1 mm per un assemblaggio ultracompatto. La lunghezza d'onda IRCF di 650 nm blocca efficacemente la luce diffusa a infrarossi per un'emissione diurna a colori reali.

Formato immagine e campo visivo: il cerchio massimo dell'immagine è Φ4,8 mm, corrispondente perfettamente al sensore COMS da 1/4" (2592*1944). Il FOV diagonale raggiunge 72°, FOV orizzontale 61°, FOV verticale 47°, offrendo un'ampia copertura per le fotocamere di piccole dimensioni.

Distorsione, illuminazione e CRA: distorsione TV <1,5% per la riproduzione in linea retta; l'illuminazione relativa del 42,8%±5% garantisce una luminosità uniforme dal centro all'angolo; CRA<32,7° corrisponde all'angolo del raggio principale dei pixel del sensore tradizionale da 1/4", evitando vignettatura e offset del colore.

Interfaccia meccanica: attacco M5.5 standard, facile da allineare e assemblare per moduli microcamera.

Vantaggi prestazionali

Prestazioni ottiche a bassa distorsione: essendo un obiettivo a bassa distorsione, una distorsione TV inferiore all'1,5% riduce la deformazione dell'immagine, fondamentale per le attività di riconoscimento e scansione.

Dimensioni meccaniche compatte: questa lente mini board presenta una lunghezza totale della traccia di soli 3,6 mm, ideale per hardware incorporato sottile in cui lo spazio interno è estremamente limitato.

Compatibilità con sensori ben assortiti: progettato esclusivamente per applicazioni con obiettivi con sensore da 1/4", il cerchio dell'immagine da 4,8 mm e il CRA <32,7° prevengono gli angoli bui e lo spostamento del colore, offrendo piena libertà alla capacità dei pixel del sensore.

Filtraggio infrarosso stabile: il taglio IR da 650 nm elimina il rumore infrarosso, migliorando la fedeltà dei colori per l'acquisizione della luce visibile.

Qualità costante della produzione di massa: prodotta da ShangHai SILK Optical Technology CO., LTD, ogni lente viene sottoposta a severi test ottici, garantendo la coerenza dei parametri per ordini di grandi volumi.

 Campo di applicazione

Telecamere miniaturizzate per la casa intelligente: applica questo obiettivo con attacco M5.5 per telecamere di monitoraggio interno di piccole dimensioni, telecamere per campanello, per acquisire una visione live chiara e grandangolare in uno spazio limitato dell'involucro.

Dispositivi di scansione portatili: l'obiettivo a bassa distorsione supporta la scansione di codici a barre e codici QR, offrendo immagini non distorte per una decodifica rapida dei codici.

Apparecchiature per l'immagine indossabili: l'obiettivo mini board con lunghezza focale di 3,05 mm si adatta a minuscole fotocamere indossabili e registratori indossabili, soddisfacendo la richiesta di layout compatto.

Moduli ausiliari per la visione artificiale: come obiettivo compatto per la visione artificiale, funziona per il rilevamento semplice di oggetti, il conteggio visivo e il rilevamento ausiliario con l'hardware della lente del sensore da 1/4".

Kit fotografici didattici e sperimentali: componente ottico conveniente per lo sviluppo di progetti legati alla vista degli studenti.
