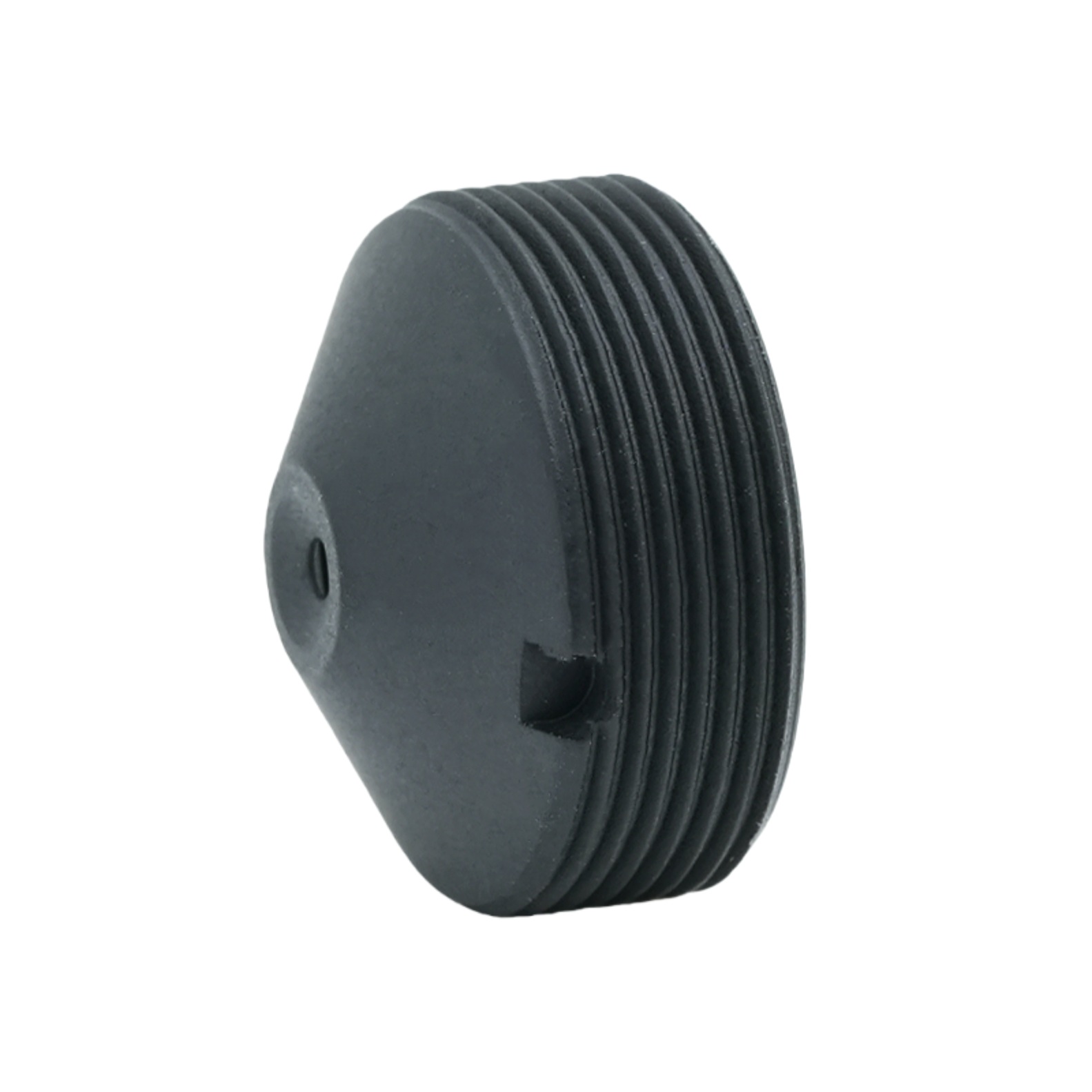

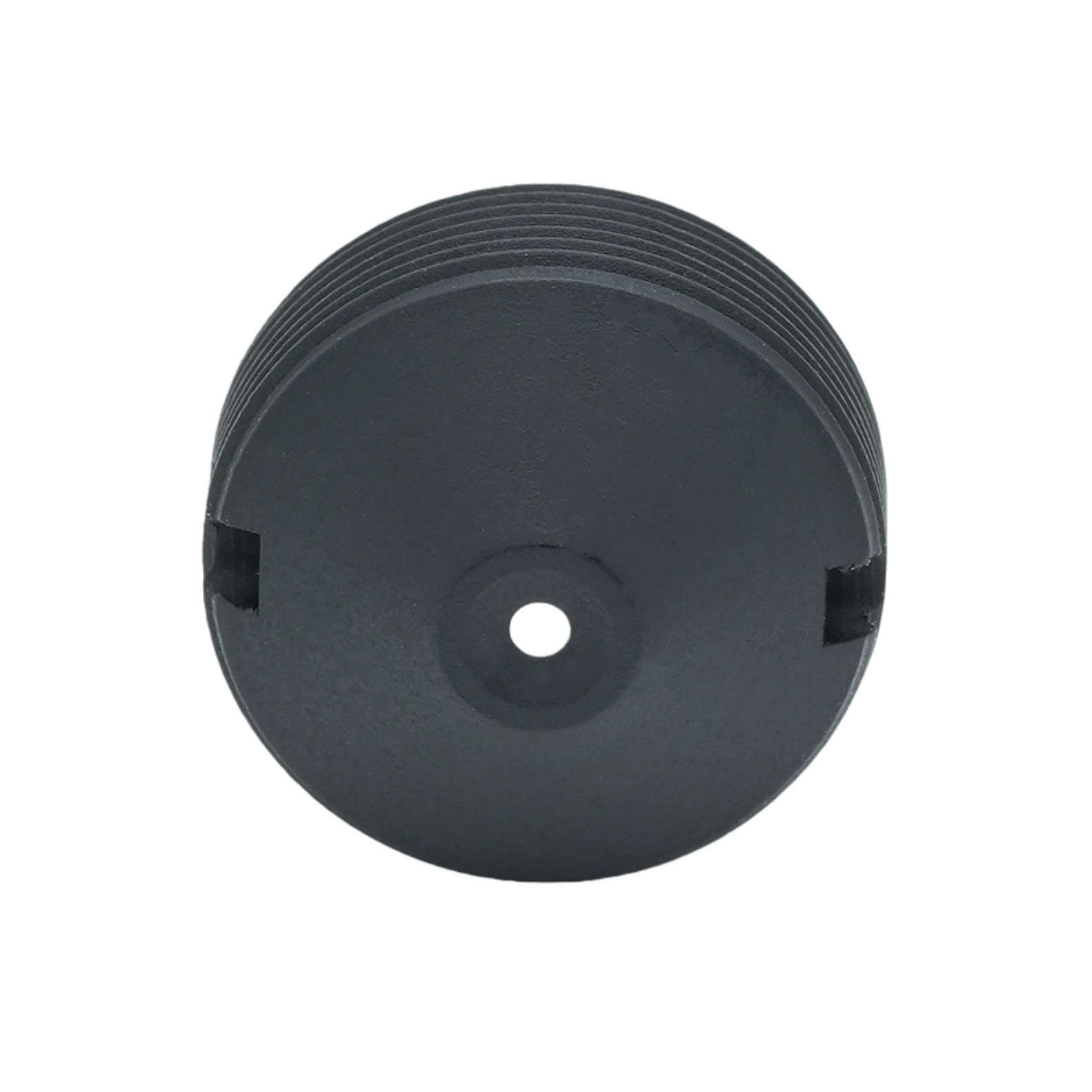

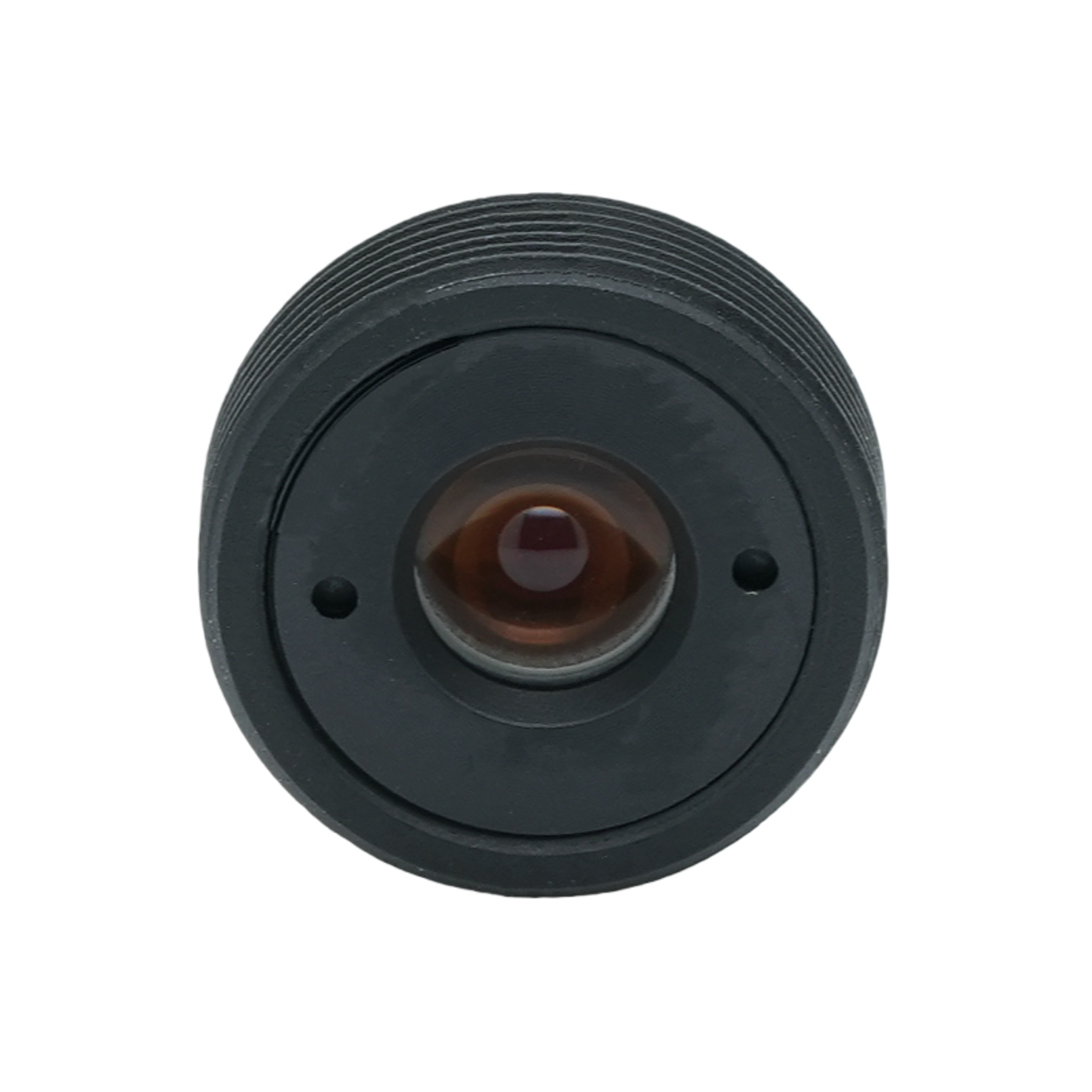

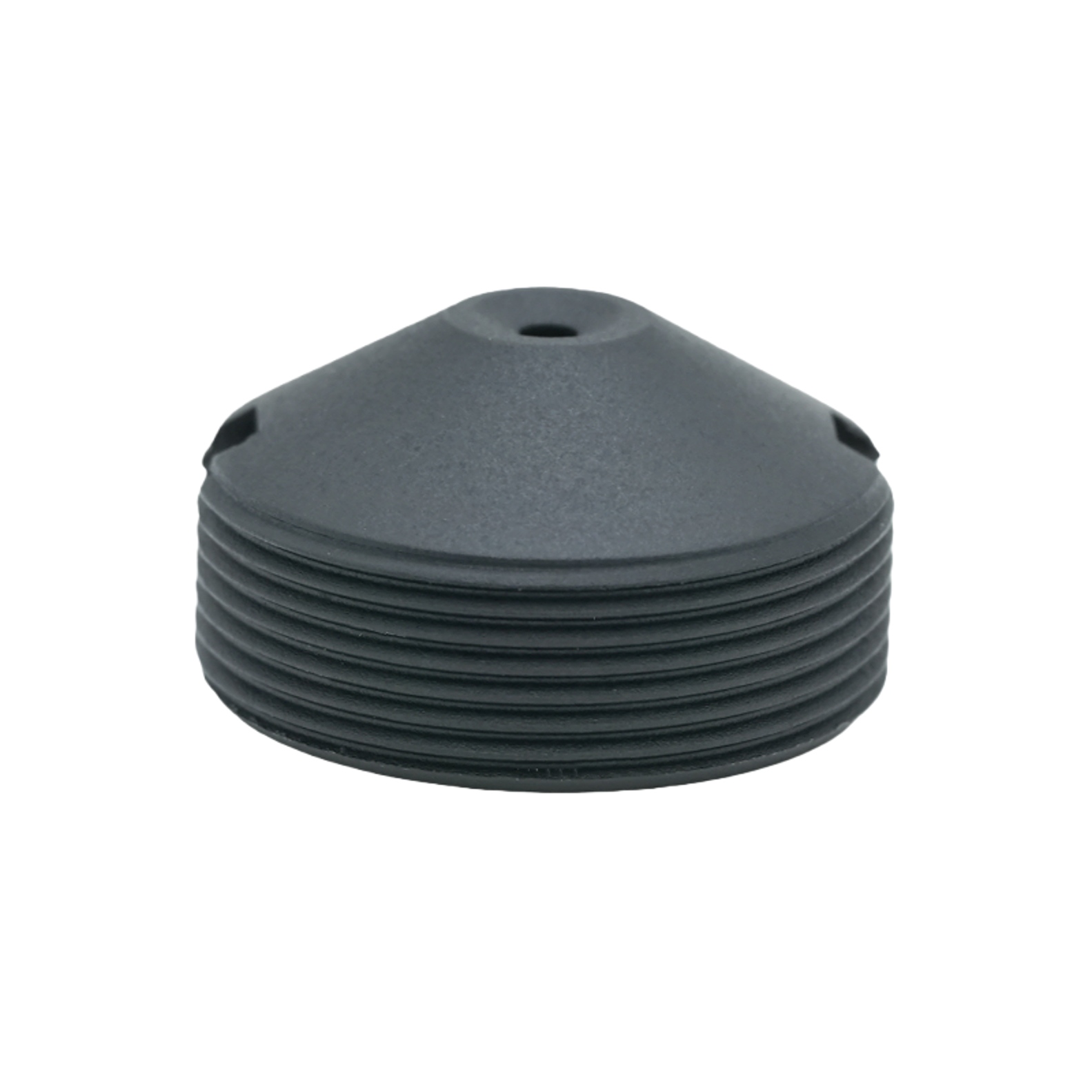

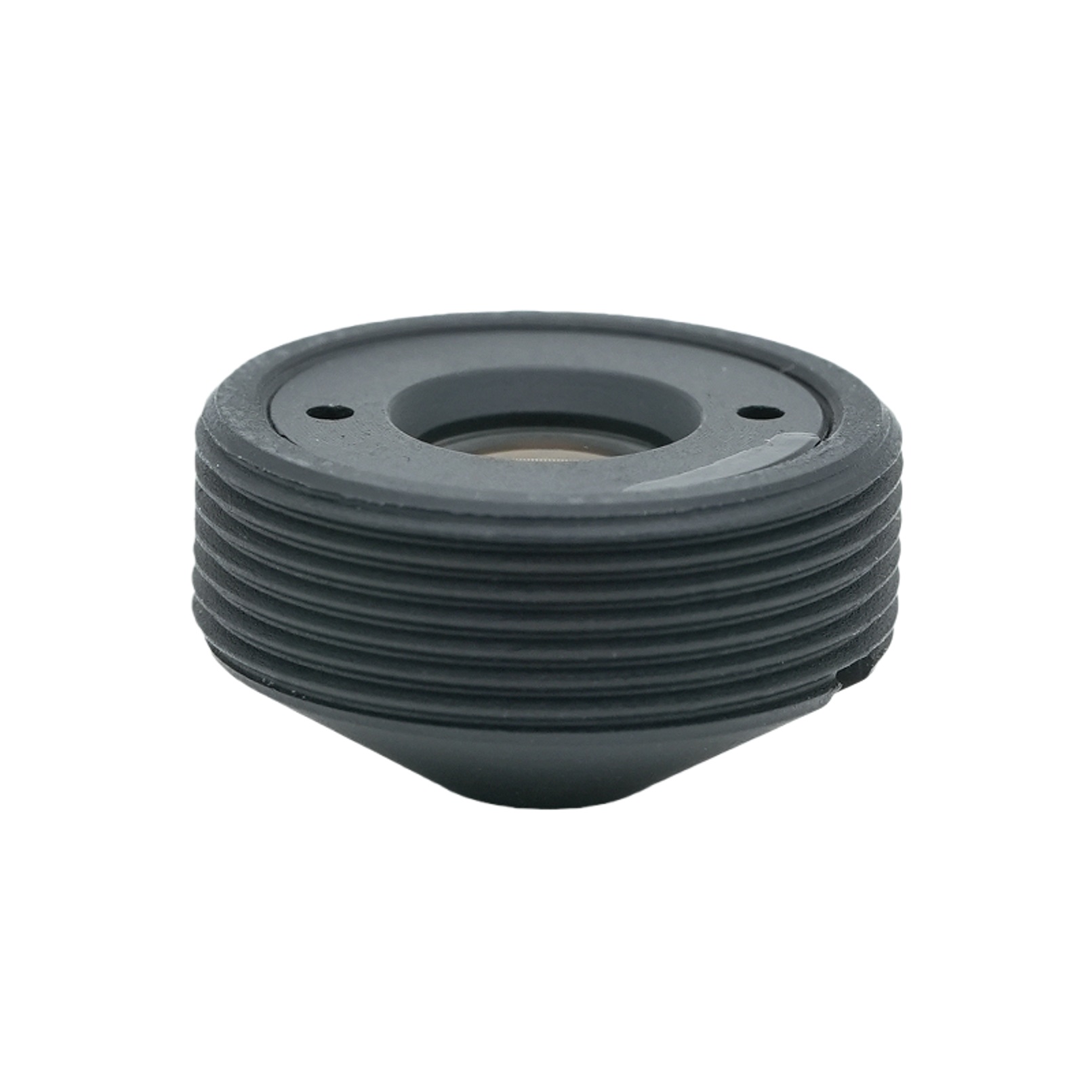

Lente conica affusolata da 2,9 mm

Breve descrizione del prodotto

BOSHI Optical Technology presenta PL‑02934H‑M12, un obiettivo fisso grandangolare ad alte prestazioni progettato per sensori di formato 1/4". Con una lunghezza focale di 2,9 mm e un'apertura rapida F3,4, questo obiettivo offre un generoso campo visivo diagonale di 119°, rendendolo ideale per applicazioni che richiedono un'ampia copertura della scena in spazi ristretti. La sua struttura interamente in vetro (3 elementi) garantisce stabilità termica e qualità dell'immagine uniforme in un ampio intervallo di temperature. angolo del raggio principale inferiore a 6,63°, che riduce al minimo l'ombreggiatura del colore e mantiene la precisione del colore se abbinato ai moderni sensori CMOS. Nonostante la lunghezza totale compatta di 8,9 mm, la distanza focale posteriore meccanica di 2,46 mm offre un'integrazione flessibile con gli attacchi M12 standard. La tecnologia ottica ha attentamente bilanciato il design ottico per ottenere una distorsione TV di -14,27% - un valore tipico per obiettivi ultra-wide che può essere corretto digitalmente - e un'illuminazione relativa di. 30% ai bordi, garantendo luminosità utilizzabile anche in condizioni di scarsa illuminazione. Questo obiettivo è una soluzione conveniente per la visione integrata, le telecamere di sicurezza, i sistemi di visione ambientale dei veicoli e le ispezioni industriali dove una lunghezza focale di 2,9 mm e un'ampia copertura di 119° sono essenziali Che tu stia progettando una dash cam o una telecamera per campanello, il PL‑02934H‑M12 offre le prestazioni ottiche e la robustezza meccanica per cui è nota la tecnologia ottica BOSHI. compatibilità con sensori da 1/4" e interfacce M12.

Descrizione dettagliata del prodotto

1. Analisi dei parametri ottici

Lunghezza focale (EFL): 2,9 mm ±5%: una lunghezza focale ridotta che consente una prospettiva ultraampia, fondamentale per catturare aree di grandi dimensioni da distanze ravvicinate. Questa lunghezza focale di 2,9 mm è il determinante principale della copertura angolare dell'obiettivo.

Apertura (F/NO): F3,4 ±5% – una velocità moderata che bilancia il flusso di luce con la profondità di campo, adatta sia per ambienti interni che esterni con illuminazione variabile.

Cerchio immagine e formato sensore: cerchio immagine massimo Φ4,65 mm, progettato specificamente per sensori da 1/4" (diagonale standard ~4,5 mm). Il formato da 1/4" garantisce il pieno utilizzo dell'area attiva del sensore senza vignettatura.

Campo visivo: diagonale 119°, orizzontale 81,6°, verticale 58°: questo campo visivo di 119° fornisce una finestra ampia, riducendo il numero di telecamere necessarie per una copertura panoramica completa.

Distorsione TV: -14,27% (tipo barile) – un modello di distorsione prevedibile e ripetibile che può essere facilmente corretto nel software, consentendo un output rettilineo per attività di visione artificiale.

Chief Ray Angle (CRA): <6,63°: un CRA basso che corrisponde ai moderni array di microlenti dei sensori, sopprimendo la diafonia e lo spostamento del colore, soprattutto ai bordi del campo di 119°.

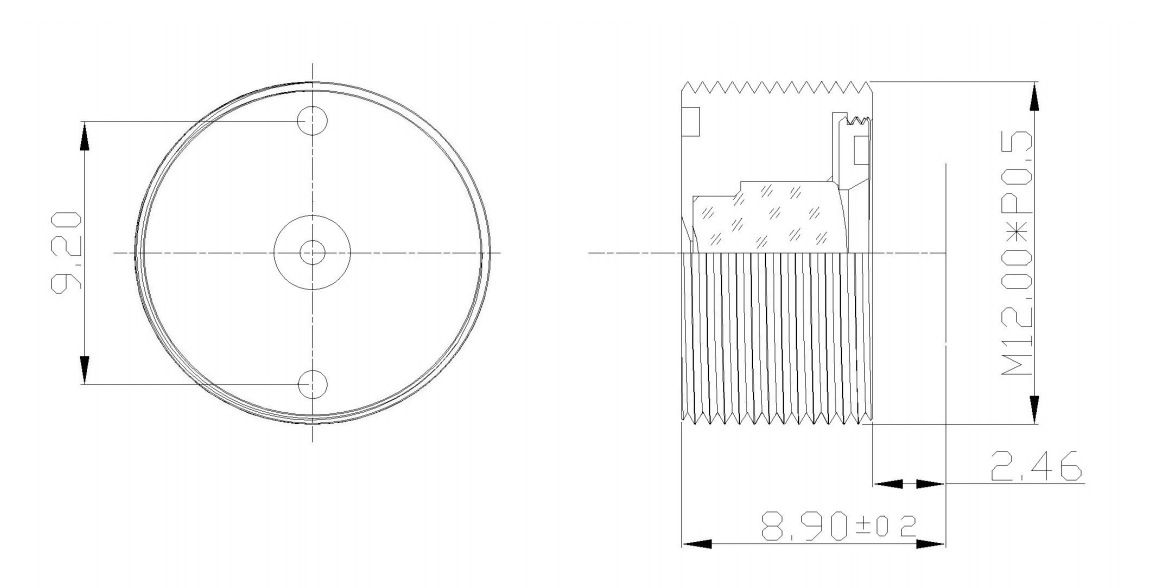

Lunghezza focale posteriore meccanica (BFL): 2,46 mm ±0,2 – fornisce spazio sufficiente per il filtro IR o il vetro di copertura, pur mantenendo un ingombro compatto dell'attacco M12.

Lunghezza totale della traccia (TTL): 8,90 mm ±0,3 – un profilo sottile che consente l'integrazione in alloggiamenti con vincoli di spazio.

Illuminazione relativa: 30,0%: garantisce che la luminosità degli angoli rimanga accettabile, facilitando il rilevamento affidabile dei bordi nelle applicazioni di sorveglianza e automobilistiche.

Attacco: filettatura M12 (standard): offre un fissaggio meccanico rapido e un'ampia compatibilità con i supporti per lenti disponibili in commercio.

2. Vantaggi prestazionali

Distorsione ultra ampia ma correggibile: la distorsione TV del ‑14,27% è una scelta progettuale deliberata per le ottiche grandangolari. Invece di tentare una distorsione zero (che aumenterebbe dimensioni e costi), la tecnologia ottica BOSHI fornisce un profilo di distorsione altamente coerente che può essere completamente compensato dall'elaborazione delle immagini digitali, preservando il vantaggio della lunghezza focale di 2,9 mm senza sacrificare la risoluzione periferica.

Basso CRA per compatibilità con i sensori: con un angolo del raggio principale inferiore a 6,63°, l'obiettivo funziona perfettamente con sensori da 1/4" dotati di pixel poco profondi. Ciò riduce al minimo la vignettatura e la non uniformità del colore, garantendo che le immagini catturate nell'intero campo visivo di 119° mantengano il bilanciamento del colore naturale dal centro all'angolo.

Struttura in vetro termicamente stabile: il design interamente in vetro a 3 elementi (non in plastica) garantisce messa a fuoco e risoluzione stabili a temperature comprese tra -20 °C e +70 °C, rendendolo affidabile per la sorveglianza esterna e le telecamere a bordo di veicoli dove le fluttuazioni di temperatura sono comuni.

Integrazione compatta: l'attacco TTL da 8,9 mm e M12 consente la sostituzione diretta dei moduli fotocamera esistenti. La distanza focale posteriore meccanica di 2,46 mm lascia spazio a filtri opzionali, mentre l'apertura F/3.4 offre una buona profondità di campo per oggetti che vanno da 0,3 m all'infinito, riducendo la necessità di meccanismi di messa a fuoco automatica.

Illuminazione coerente: sebbene l'illuminazione relativa sia del 30%, questo è tipico per un obiettivo da 119°; l'attenuazione graduale può essere compensata dal guadagno del sensore o dalla correzione digitale dell'ombreggiatura. Il basso numero F dell'obiettivo garantisce un'adeguata luminosità centrale, consentendo immagini utilizzabili anche in condizioni di 10 lux.

3. Aree di applicazione

Sorveglianza e sicurezza: le telecamere dome, i visori delle porte e i monitor dei corridoi beneficiano del campo visivo di 119° per coprire ampie aree con una singola unità. La lunghezza focale di 2,9 mm è ottimale per il monitoraggio di interni in cui è necessario catturare gli angoli della stanza senza punti ciechi. Il supporto M12 semplifica l'aggiornamento negli alloggiamenti di sicurezza esistenti.

Settore automobilistico e mobilità: i sistemi di visione ambientale, le telecamere per gli angoli ciechi e le telecamere per la retromarcia per veicoli sfruttano l'ampia diagonale di 119° per eliminare le zone cieche. La robusta struttura in vetro e le prestazioni ottiche stabili alla temperatura sono in linea con i requisiti di qualificazione automobilistica.

Visione artificiale e robotica: per il rilevamento di oggetti, la navigazione e la guida pick-and-place, la distorsione prevedibile dell'obiettivo e il basso CRA consentono una misurazione metrica accurata dopo la correzione. Il compatto TTL da 8,9 mm consente l'integrazione nei carichi utili dei droni o negli scanner portatili.

Elettronica di consumo: campanelli intelligenti, cuffie VR/AR e telecamere per conferenze a 360° sfruttano la compatibilità del sensore da 1/4" e l'ampio campo visivo per offrire esperienze coinvolgenti. L'apertura F/3.4 fornisce una profondità di campo sufficiente per il riconoscimento facciale a distanze variabili.

IoT industriale e visione integrata: con la sua lunghezza focale fissa e la semplice interfaccia M12, questo obiettivo è ideale per i sistemi di ispezione sulle linee di produzione, dove una vista a 119° può ispezionare pannelli PCB di grandi dimensioni o superfici di imballaggi in un unico fotogramma. La tecnologia ottica BOSHI supporta la personalizzazione della lunghezza focale posteriore meccanica per adattarsi a diversi vetri di copertura del sensore, estendendo ulteriormente la versatilità dell'obiettivo.

In tutte queste applicazioni, gli attributi principali - lunghezza focale di 2,9 mm, apertura F/3,4, formato del sensore da 1/4", campo visivo di 119°, bassa distorsione TV, angolo del raggio principale controllato e attacco M12 - garantiscono che l'obiettivo della tecnologia ottica BOSHI offra immagini coerenti e di alta qualità con uno sforzo di post-elaborazione minimo. Questo prodotto è la scelta migliore per gli ingegneri che cercano un equilibrio tra ampia copertura, dimensioni compatte ed efficienza dei costi.
