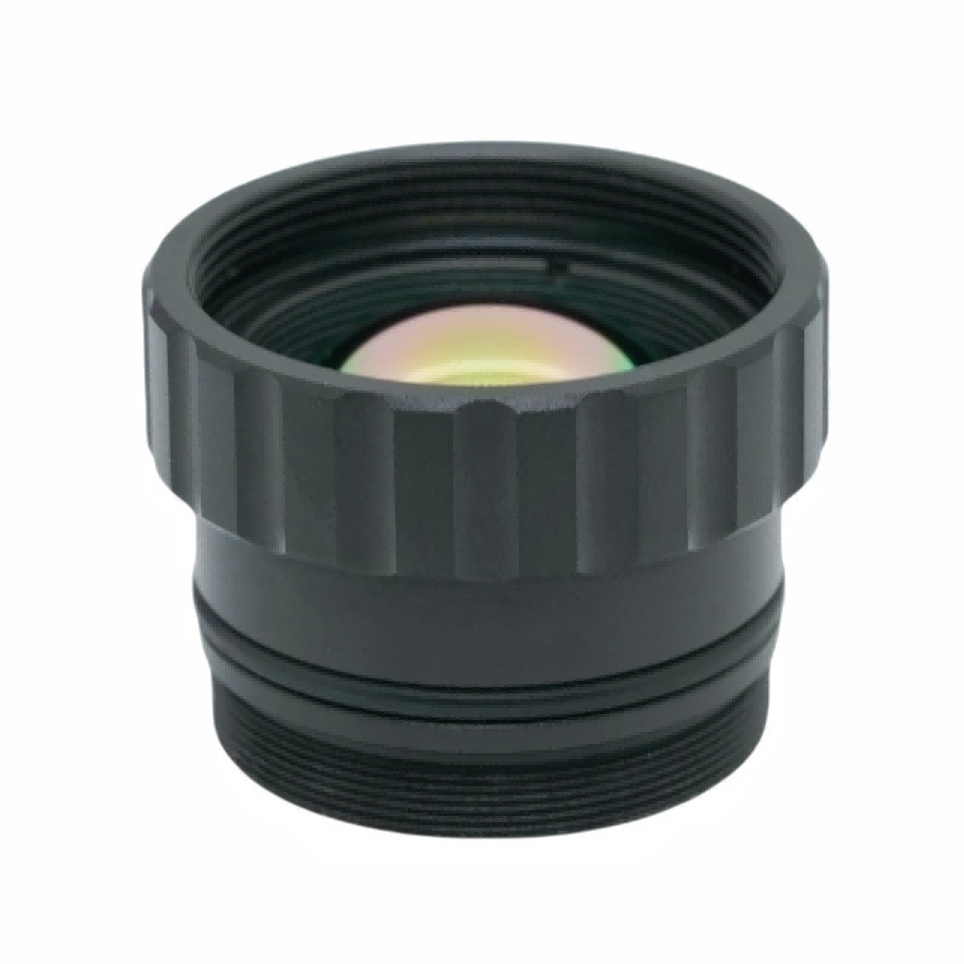

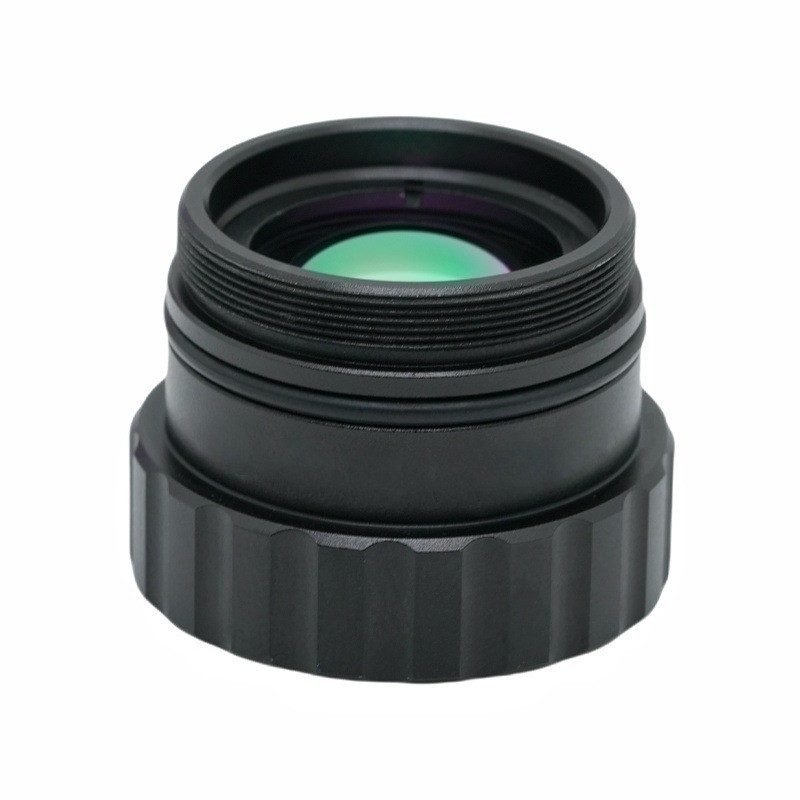

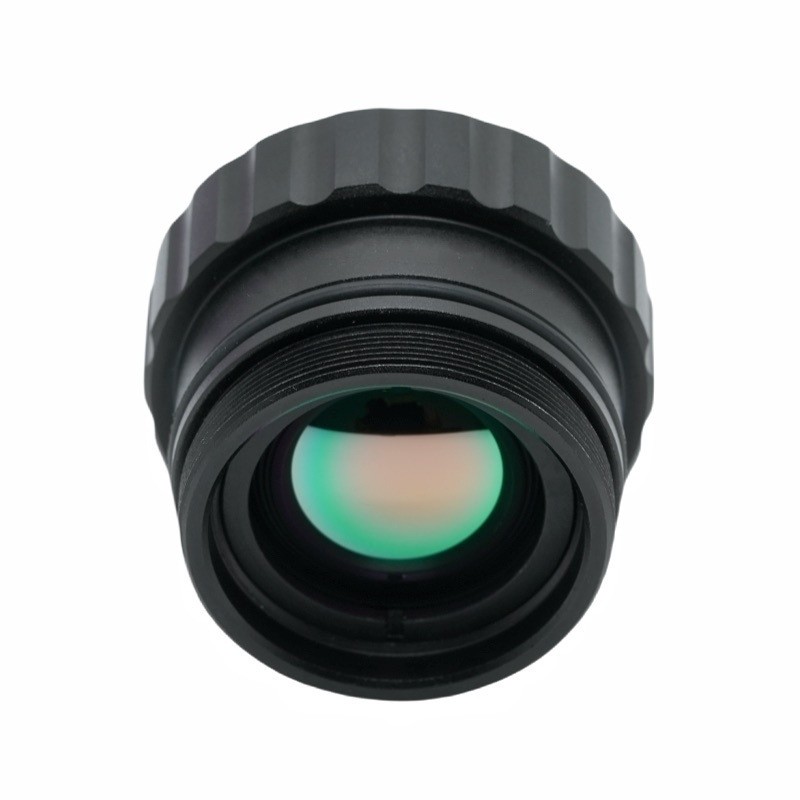

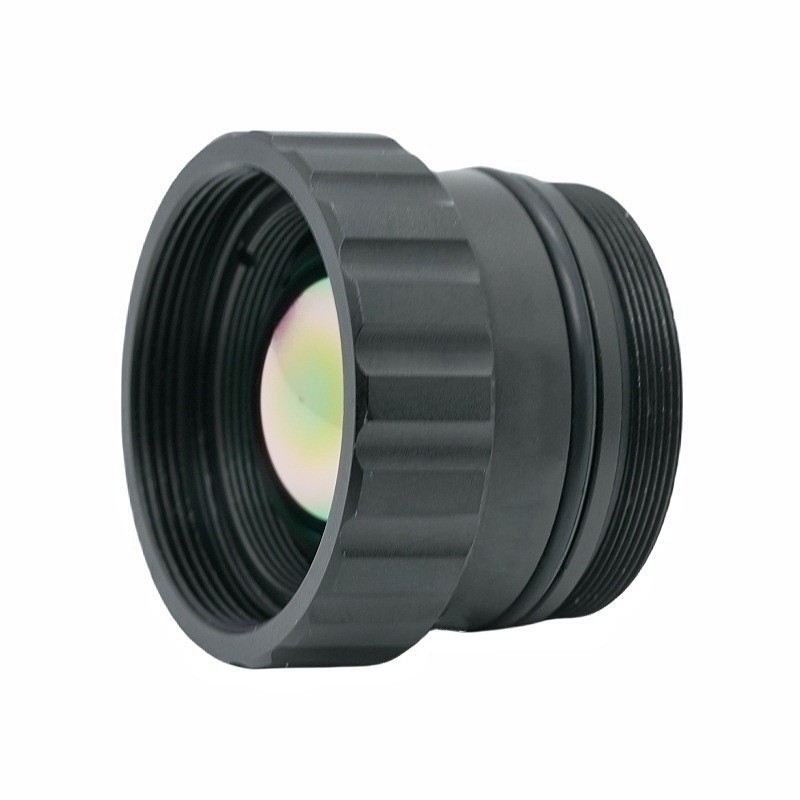

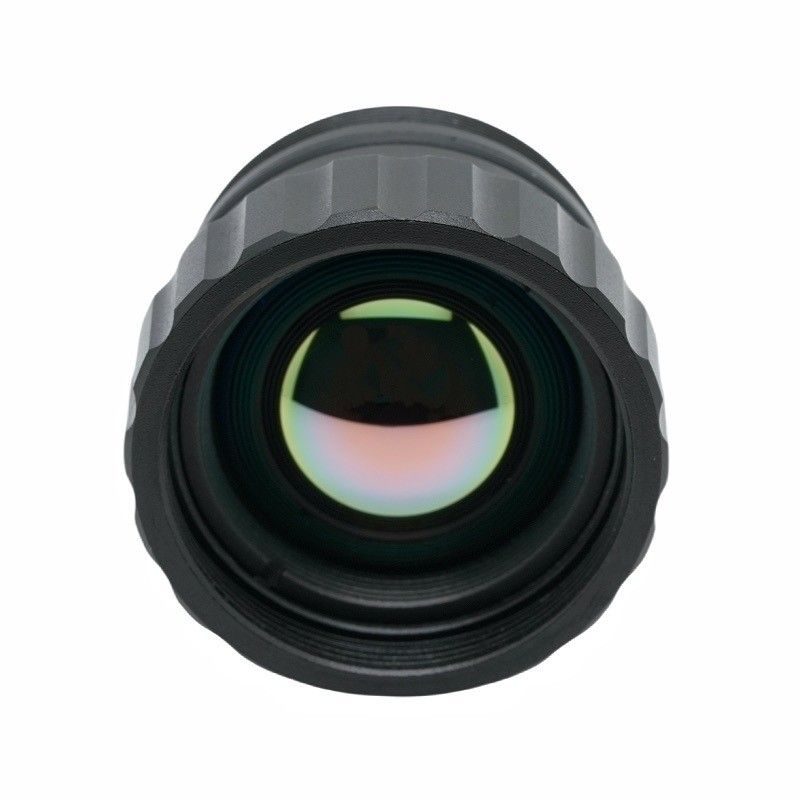

Descrizione del prodottoObiettivo AR da 19 mm F1.0 M22 12um Obiettivo per imaging termico a infrarossi a onda lunga
LENTE BOSHI è un produttore, fornitore ed esportatore leader in Cina di lenti M12 standard. Aderendo alla ricerca della perfetta qualità dei prodotti, in modo che il nostro obiettivo M12 standard sia stato soddisfatto da molti clienti. Design estremo, materie prime di qualità, alte prestazioni e prezzo competitivo sono ciò che ogni cliente desidera, ed è anche ciò che possiamo offrirti. Ti forniremo il miglior servizio post-vendita e consegne puntuali.

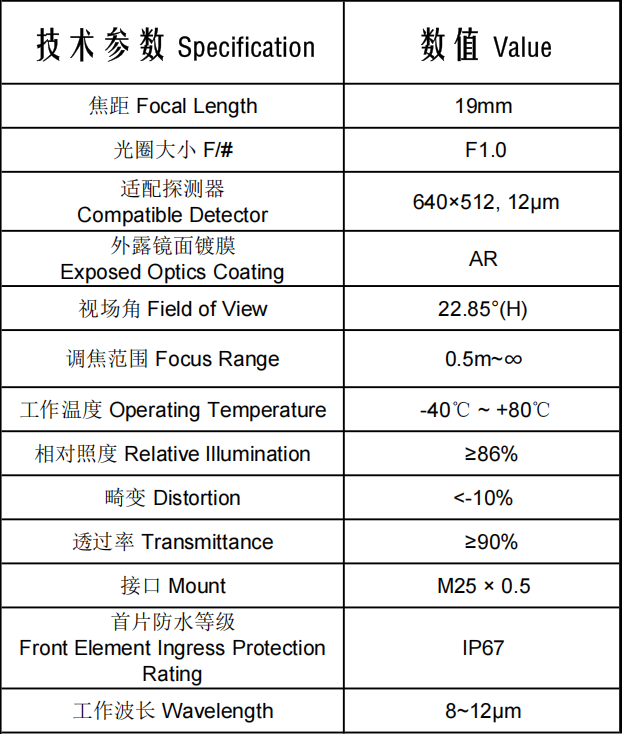

I. Interpretazione dettagliata dei parametri fondamentali

1. Analisi approfondita dei parametri

1. Lunghezza focale 19 mm, apertura ultra ampia F1.0

F1.0 è un'apertura rara e ampia tra gli obiettivi LWIR, che offre un flusso luminoso molto più elevato rispetto ai tradizionali modelli F1.4/F1.8 e migliora significativamente il rapporto segnale-rumore per fonti di calore deboli a bassa temperatura.

La lunghezza focale di 19 mm restringe il campo visivo e ingrandisce i bersagli distanti, specializzata per la misurazione e la sorveglianza a grana fine della temperatura a lunga distanza che richiede un chiaro riconoscimento dei dettagli.

2. Lunghezza d'onda operativa: 8~12μm

Finestra di trasmissione atmosferica standard per infrarossi a onde lunghe, compatibile con nuclei di termocamere all'ossido di vanadio non raffreddate per imaging termico e misurazione della temperatura di corpi umani, apparecchiature elettriche e macchinari.

3. Rivelatore compatibile: 640×512, passo pixel 12μm

Si abbina ai principali nuclei a infrarossi industriali non raffreddati di Guide, Hikvision, Dahua, Dali e altri produttori. Il passo dei pixel di 12μm bilancia la risoluzione dell'immagine e il costo complessivo dell'attrezzatura.

4. Campo visivo orizzontale: 22,85°

Caratteristica FOV stretto: i bersagli appaiono più grandi a parità di distanza di osservazione, rivelando sottili dettagli termici da lontano. Ottimizzato per il monitoraggio a lunga distanza da punto fisso piuttosto che per la copertura panoramica di un'ampia area.

5. Gamma di messa a fuoco: 0,5 m ~ ∞

La distanza di messa a fuoco minima ultracorta di 0,5 m consente l'ispezione ravvicinata di componenti minuscoli, mentre la messa a fuoco infinita supporta pattugliamenti a lungo raggio, coprendo sia i test termici dei microcomponenti che l'ispezione remota di vaste aree in un unico obiettivo.

2. Metriche fondamentali sulla qualità dell'immagine

1.Rivestimento antiriflesso AR su ottiche esposte + trasmittanza ≥90%

Rivestimento antiriflesso personalizzato ottimizzato per la banda 8–12μm. La trasmittanza a onda intera ≥90% supera la media del settore del 70%~85%, massimizzando la cattura dell'energia a infrarossi per rilevare deboli punti di calore, con riflessi minimi e immagini fantasma sotto una luce intensa.

2. Illuminazione relativa ≥86%

Gli angoli dell'immagine mantengono l'86% della luminosità centrale con una diminuzione della luminosità dei bordi trascurabile. La cornice uniforme elimina gli errori di lettura della temperatura ai bordi ed evita picchi di rumore causati dall'illuminazione forzata del software delle aree periferiche durante la scansione di grandi aree.

3.Distorsione <-10%

Il valore negativo indica una distorsione a barilotto, un compromesso comune per gli obiettivi a infrarossi con FOV lungo e stretto. Sacrifica una leggera linearità geometrica per ottenere trasmittanza e illuminazione relativa superiori. Questa lente è ottimizzata per il rilevamento della temperatura e l'identificazione del target, non per la misurazione dimensionale ad alta precisione.

3. Progettazione ambientale e meccanica

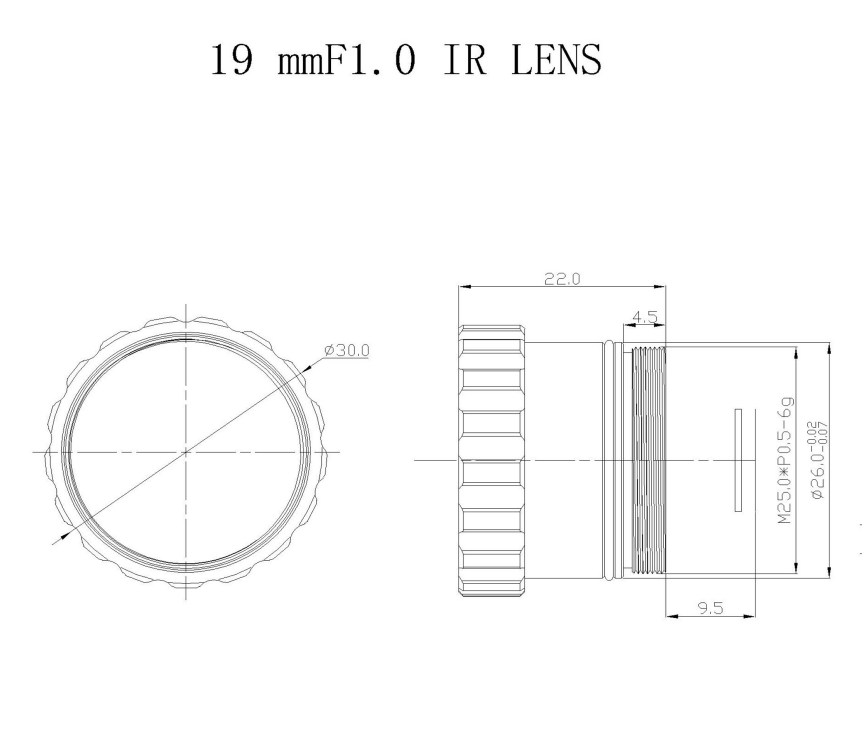

1.Montaggio: M25 × 0,5

Interfaccia filettata standard dedicata agli obiettivi a infrarossi a fuoco lungo, che offre un'integrazione perfetta con tutti i core delle termocamere a onde lunghe da 640 pixel.

2. Grado di protezione dall'ingresso dell'elemento anteriore: IP67

Protezione antipolvere e impermeabile incorporata per l'elemento anteriore dell'obiettivo. Può essere utilizzato all'aperto senza finestre protettive aggiuntive, resistendo agli spruzzi di pioggia e alle tempeste di sabbia e semplificando al tempo stesso la progettazione strutturale dei dispositivi esterni.

3.Temperatura operativa: -40 ℃ ~ +80 ℃

Intervallo di tolleranza della temperatura estremamente ampio che copre i gelidi inverni settentrionali, il caldo soffocante estivo e le officine industriali ad alta temperatura. Mantiene una messa a fuoco stabile e un rivestimento intatto senza delaminazione o sfocatura in condizioni di fluttuazioni di temperatura estreme per un funzionamento continuo tutto l'anno.

II. Vantaggi prestazionali principali

Vantaggio 1: Trasmissione della luce a infrarossi leader della categoria: ampia apertura F1.0 + ≥90% di trasmissione ultraelevata

Pochi obiettivi a infrarossi a fuoco lungo con specifiche equivalenti raggiungono il 90% di trasmittanza. In combinazione con l'apertura ultra-ampia F1.0, offre una sensibilità leader del settore per il rilevamento di deboli fonti di calore a lunga distanza come un leggero surriscaldamento dei cavi e aumenti di temperatura di apparecchiature nascoste, con immagini nitide di target a bassa temperatura.

Vantaggio 2: Uniformità superiore del frame per letture accurate della temperatura dei bordi

L'illuminazione relativa ultraelevata ≥86% riduce al minimo l'attenuazione della luminosità agli angoli dell'immagine. Quando si scansionano grandi serie di apparecchiature come pannelli fotovoltaici e quadri elettrici, i valori di temperatura ai bordi del telaio rimangono costanti senza deviazioni evidenti.

Vantaggio 3: messa a fuoco a doppio raggio per scenari macro e a lunga distanza

La capacità di messa a fuoco ravvicinata di 0,5 m consente l'ispezione termica di circuiti stampati, piccoli terminali di cablaggio e cuscinetti, mentre la messa a fuoco infinita a lunga distanza supporta pattuglie di più chilometri. Una singola lente è in grado di eseguire sia test di precisione sui microcomponenti che ispezioni remote a punto fisso.

Vantaggio 4: Robustezza all'aperto per tutte le stagioni e stabilità a temperature elevate

La protezione della lente frontale IP67 abbinata a un'ampia temperatura operativa di -40~+80℃ consente l'impiego diretto in ambienti difficili tra cui miniere, sottostazioni, aree selvagge e tunnel, senza rischio di deriva della messa a fuoco o distacco del rivestimento a temperature estreme.

Vantaggio 5: FOV stretto a fuoco lungo per dettagli ingranditi a lunga distanza

Rispetto agli obiettivi più corti da 13 mm, la lunghezza focale di 19 mm e il FOV stretto di 22,85° forniscono un ingrandimento del target maggiore alla stessa distanza, ideale per identificare piccoli difetti termici tra cui isolanti danneggiati, fili rotti e punti caldi di apparecchiature sottili da molto lontano.

III. Campi di applicazione target

1.Ispezione della rete elettrica (applicazione primaria)

·Misurazione della temperatura a lunga distanza per linee e pali di trasmissione ad alta tensione: la lunghezza focale di 19 mm ingrandisce isolanti e giunti di cavi a migliaia di metri di distanza, mentre l'elevata trasmittanza F1.0 cattura deboli difetti di surriscaldamento. La protezione IP67 e l'ampia tolleranza alla temperatura si adattano alle sottostazioni esterne di montagna.

·Rilevamento punti caldi del pannello fotovoltaico: l'elevata illuminazione relativa garantisce letture precise della temperatura lungo i bordi del pannello e una trasmittanza ≥90% rileva deboli punti caldi della batteria.

·Test termici di precisione di quadri e trasformatori ad alta tensione: una messa a fuoco minima di 0,5 m supporta la scansione ravvicinata di anomalie di temperatura nascoste su componenti elettrici compatti.

2. Manutenzione predittiva per apparecchiature industriali di precisione

·Monitoraggio remoto di motori, cuscinetti e macchinari metallurgici: tollera temperature ambiente fino a +80 ℃ per scansionare linee di produzione complete da lontano e preavvisare guasti di surriscaldamento.

·Ispezione di componenti elettronici e armadietti di batterie per l'accumulo di energia: la messa a fuoco macro da 0,5 m individua sottili anomalie termiche sui circuiti stampati e sulle celle della batteria.

·Pattugliamento delle dispersioni di calore per condutture chimiche e serbatoi di stoccaggio a lunga distanza: scansiona da remoto i percorsi completi delle condutture per rilevare piccoli danni all'isolamento e punti di perdita di calore.

3. Sicurezza esterna a lungo raggio e sorveglianza delle frontiere

·Allerta precoce perimetrale a punto fisso per giacimenti petroliferi, miniere e parchi industriali: il FOV stretto si blocca su colline e muri di cinta distanti per rilevare personale e veicoli intrusi in base alle loro firme termiche.

·Visione notturna per tutte le stagioni per la difesa dei confini e delle coste: la resistenza alle basse temperature di -40°C è adatta alle zone selvagge e gelide e la protezione IP67 offre immagini stabili anche in caso di pioggia, neve e tempeste di sabbia.

4. Monitoraggio a infrarossi del transito ferroviario e dei veicoli

·Ispezione termica a lunga distanza dei cavi di contatto ferroviari ad alta velocità: la lunga lunghezza focale ingrandisce i cavi aerei per rilevare il surriscaldamento delle linee di contatto e dell'hardware di posizionamento; la lente frontale resiste alla nebbia e alla polvere degli ambienti in galleria senza appannarsi.

·Test della temperatura a distanza di guide e dispositivi di fissaggio in acciaio, oltre ad assistenza per la visione notturna a lungo fuoco per i sistemi di bordo.

5.Prevenzione degli incendi boschivi e monitoraggio delle risorse naturali

Monitoraggio degli incendi boschivi tramite unità pan-tilt a terra o UAV: ​​identifica i primi incendi nascosti nei boschi a diversi chilometri di distanza. L'elevata trasmittanza cattura deboli fonti di fuoco a bassa temperatura per un allarme tempestivo avanzato di incendi boschivi.

6. Ispezione di emergenza dell'attrezzatura speciale

Osservazione termica a lunga distanza di scene di incendio, screening nascosto dei rischi legati alle alte temperature in grandi magazzini e monitoraggio termico remoto di macchinari portuali pesanti.

IV. Spiegazione del compromesso del prodotto (nota di limitazione)

La significativa distorsione a barilotto (<-10%) rende questo obiettivo inadatto per applicazioni che richiedono misurazioni dimensionali o mappature geometriche ad alta precisione. Il suo design ottico dà priorità alla trasmittanza, all'uniformità dei bordi e alla sensibilità di rilevamento della temperatura a lunga distanza, ottimizzato esclusivamente per scenari di misurazione termica e riconoscimento del target.

La nostra lente Starlight può essere installata nella webcam Smart Home, nella fotocamera con intelligenza artificiale.

Obiettivo AR da 19 mm F1.0 M22 12um Obiettivo per imaging termico a infrarossi a onda lunga Monitoraggio della sicurezza Lente Starlight, Lente con interfaccia filettata M12 standard, con 2.0 F/NO, struttura 6G, più leggera, con un elevato rapporto costo-efficacia! Se sei interessato alla nostra Lente Starlight Standard, puoi consultarci adesso, ti risponderemo in tempo!

Il prodotto ha le seguenti caratteristiche specifiche:

1. Caratteristiche del prodotto: Realizzati interamente in materiale plastico, pur garantendo la qualità dei prodotti, possiamo offrire ai clienti un prezzo di acquisto inferiore..

2. Vantaggi del prodotto: Ampio angolo, dimensioni ridotte, ampia profondità di campo.

Aspettiamo con impazienza il tuo acquisto e non vediamo l'ora di fornirti la migliore esperienza di cooperazione e una collaborazione commerciale più profonda.
