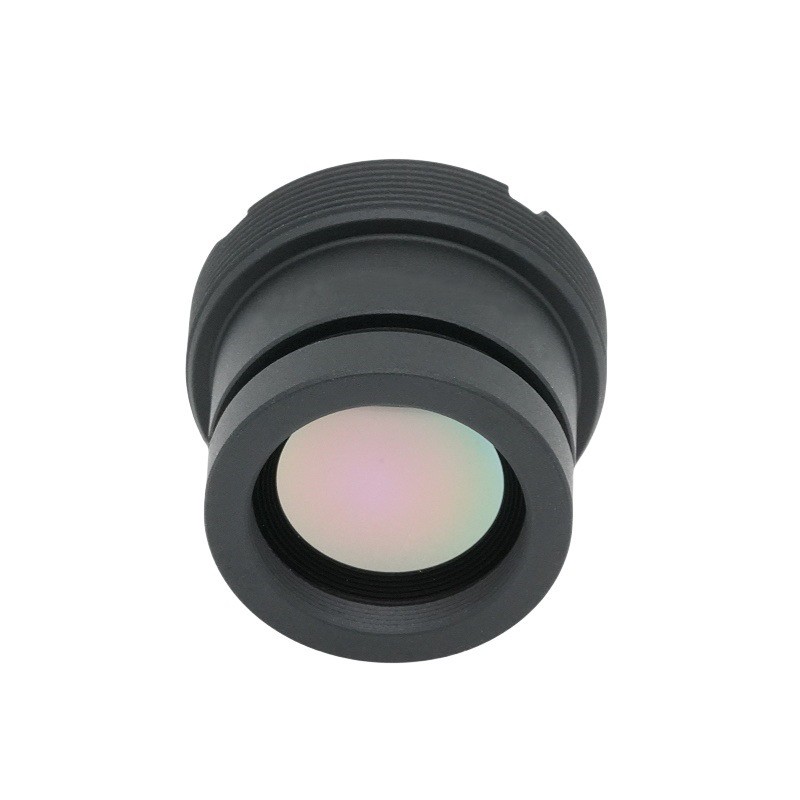

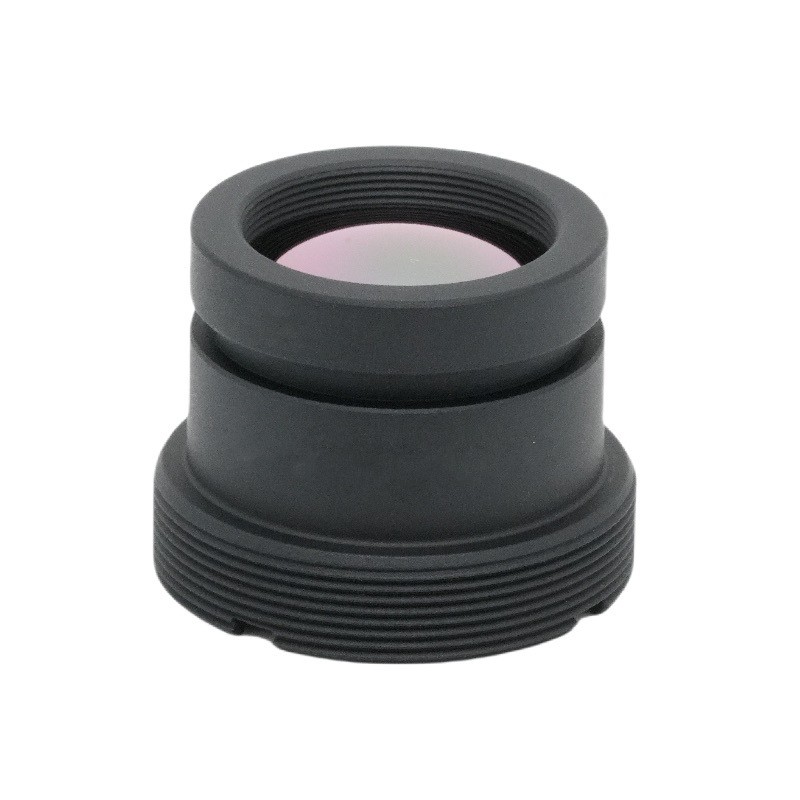

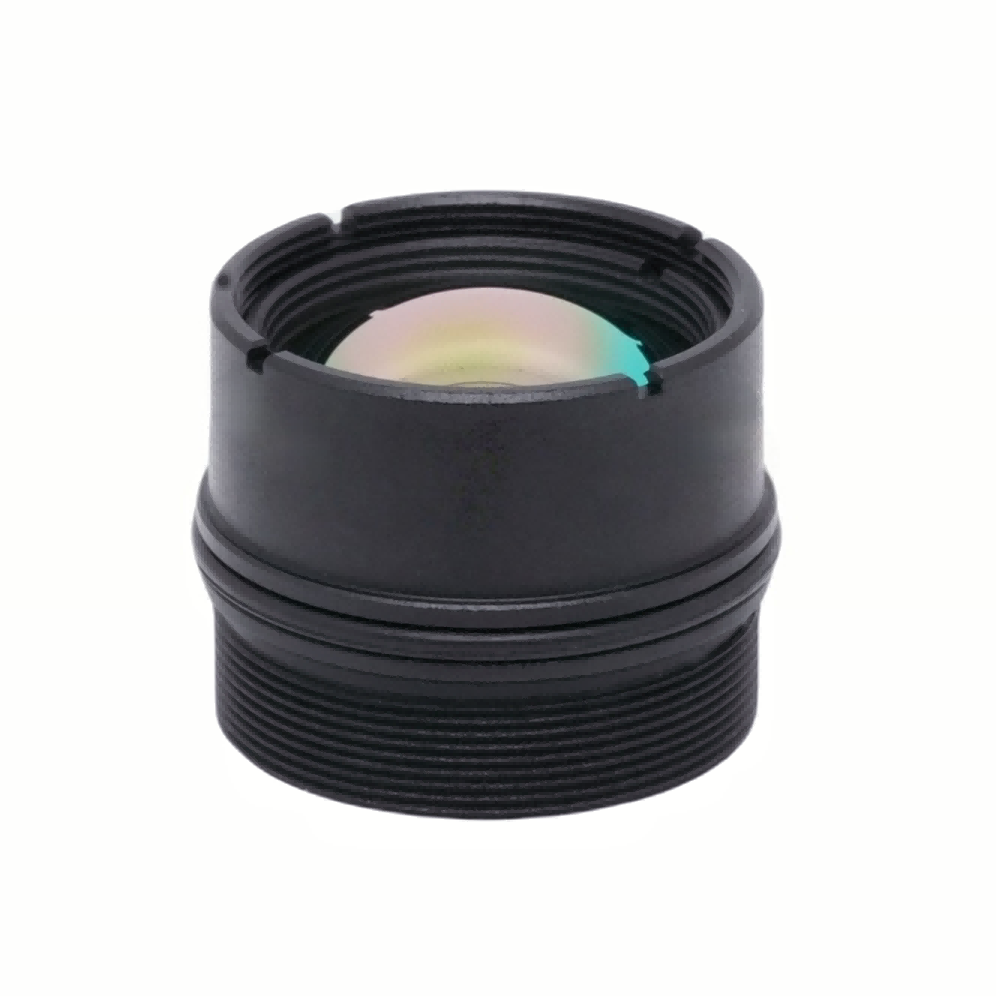

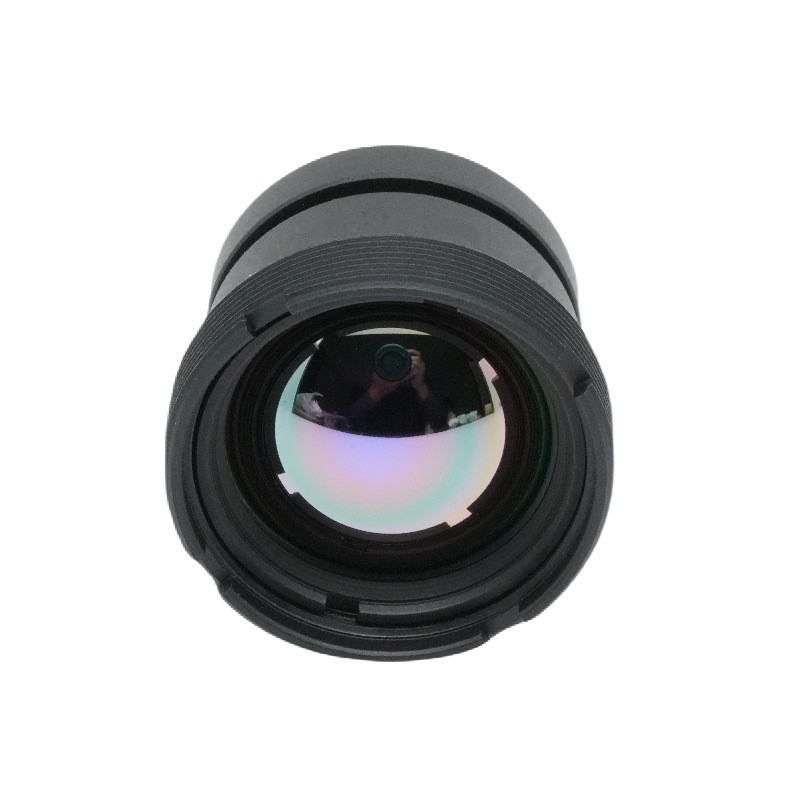

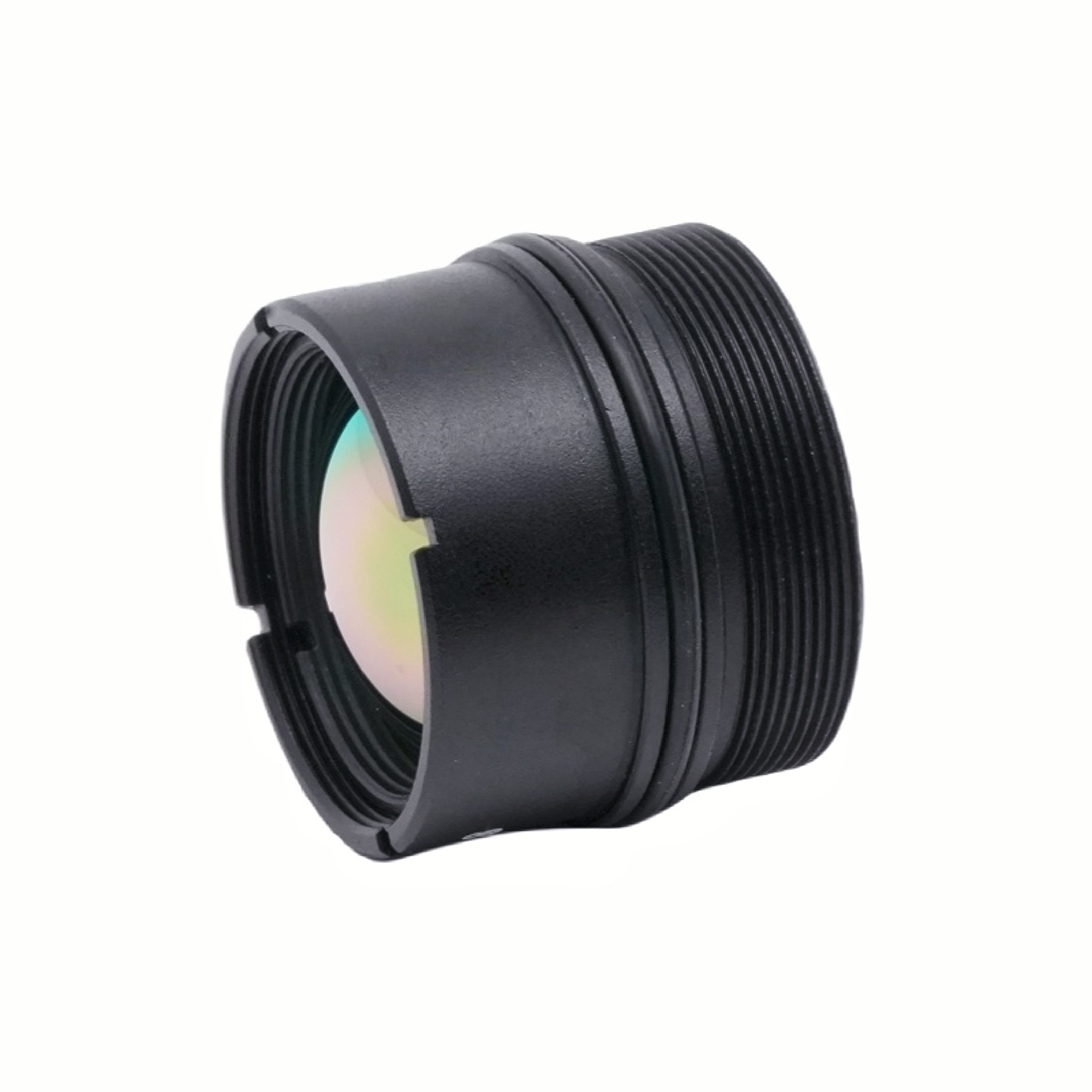

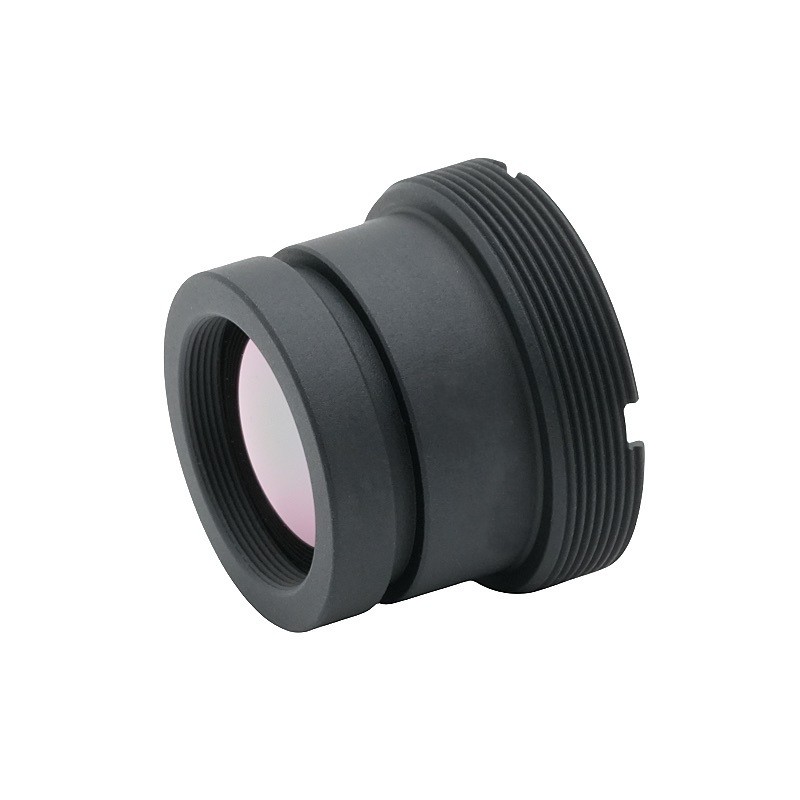

Lente termica a infrarossi con lunghezza focale 13 mm

Breve descrizione del prodotto

Prodotto daBOSHI otticoTecnologia, questa lente termica non raffreddata F1.0 da 13 mm è ottimizzata per la banda degli infrarossi a onde lunghe da 8‑12μm. QuestoObiettivo per imaging termicosi abbina perfettamente ai rilevatori con risoluzione 640×512 con dimensione Pixel di 12μm. Adottando l'ampia apertura F1.0, l'obiettivo cattura la debole radiazione infrarossa per fornire risultati termici nitidi in scene a basso contrasto. Il suo elemento ottico anteriore raggiunge il grado di protezione IP67 e le superfici esposte sono ricoperte da un resistente rivestimento AR per sostenere prestazioni stabili in ambienti esterni complicati. La messa a fuoco copre da 1 metro all'infinito e la temperatura di funzionamento va da ‑40 ℃ a +80 ℃. Il supporto compatto M20×0,5 supporta un comodo assemblaggio. La tecnologia ottica BOSHI esegue una rigorosa calibrazione ottica per garantire una qualità ottica stabile e coerente per l'integrazione di massa di dispositivi di imaging termico.

Descrizione dettagliata del prodotto

Parametro

1. Lunghezza focale e apertura: questa lente termica non raffreddata presenta una lunghezza focale fissa di 13 mm insieme a un'apertura F1.0 ultraveloce. La struttura ad ampia apertura massimizza l'aspirazione dei fotoni infrarossi, apportando un notevole miglioramento al rapporto segnale/rumore per i sensori termici abbinati e getta le basi per un output di immagini termiche di alta qualità.

2. Spettro di lavoro: funziona nella banda LWIR di 8‑12μm, che funge da principale finestra di trasmissione atmosferica per il rilevamento termico passivo, consentendo un'acquisizione affidabile del segnale termico nella maggior parte delle condizioni di lavoro all'aperto.

3. Compatibilità del rilevatore: l'obiettivo è progettato su misura per rilevatori con risoluzione 640×512 dotati di pixel da 12μm. Offre un campo visivo diagonale di 40,7°, un campo visivo orizzontale di 32,6° e un campo visivo verticale di 26,3° e soddisfa i requisiti di osservazione a medio raggio.

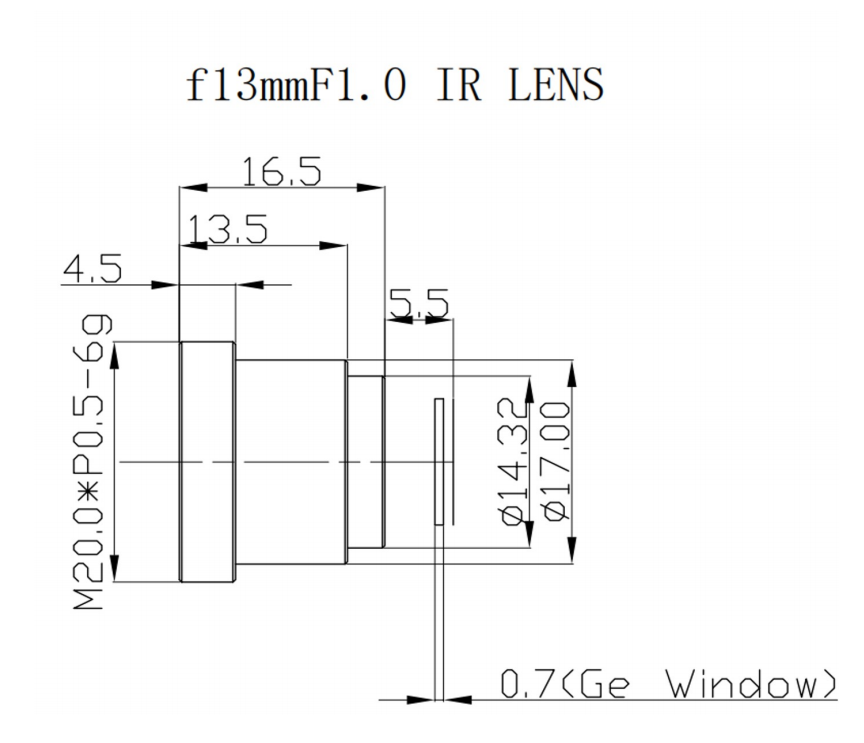

4. Specifiche meccaniche e ambientali: adotta il supporto M20×0,5 per un assemblaggio semplice e affidabile. Il componente ottico anteriore garantisce un grado di protezione IP67. La temperatura operativa varia da -40 ℃ a +80 ℃, quindi si adatta ad ambienti esterni estremamente freddi e caldi. La gamma di messa a fuoco si estende da 1 metro a infinito e supporta il rilevamento del bersaglio termico sia per la distanza ravvicinata che per quella lontana.

5. Indice ottico: la trasmittanza complessiva non è inferiore all'86%, l'illuminazione relativa non è inferiore al 75%. La distorsione è controllata entro ≤‑1,5%. Il rivestimento antiriflesso viene applicato sulle superfici ottiche esposte per ridurre la perdita di riflessione superficiale. Tutti gli indicatori dei parametri sono rigorosamente controllati da BOSHI Optical Technology per verificare la coerenza del prodotto in lotti.

Vantaggi prestazionali

1. Eccezionale sensibilità termica in condizioni di scarsa illuminazione. Essendo un obiettivo LWIR F1.0, raccoglie sostanzialmente più energia a infrarossi rispetto agli obiettivi a infrarossi con valore di apertura inferiore. Tale funzionalità migliora la definizione dell'immagine durante le attività di rilevamento a lunga distanza e offre prestazioni di imaging affidabili in scene termiche a basso contrasto.

2. Uniformità ottica favorevole. L'elevata illuminazione relativa mantiene una luminosità uniforme su tutta l'inquadratura dell'immagine ed evita il fenomeno degli angoli bui. La bassa distorsione preserva le reali caratteristiche geometriche dei target e crea una base di immagini affidabile per la misurazione e il riconoscimento dei target.

3. Elevata efficienza di utilizzo spettrale. Il rivestimento AR più una trasmittanza complessiva ≥86% riduce al massimo la perdita di energia infrarossa. Può sfruttare appieno il potenziale prestazionale dei rilevatori a infrarossi non raffreddati abbinati e sfruttare appieno la capacità hardware dell'obiettivo per imaging termico.

4. Potente adattabilità ambientale. La struttura impermeabile e antipolvere della lente frontale IP67 elimina la necessità di finestre protettive esterne aggiuntive per molti scenari di installazione. L'ampio ambito della temperatura operativa limita la sfocatura e la deriva delle prestazioni quando la temperatura ambiente cambia drasticamente. BOSHI Optical Technology completa numerosi cicli di verifica dell'affidabilità ambientale per questo prodotto.

5. Comoda integrazione compatta. L'attacco standard M20×0,5 supporta l'installazione senza soluzione di continuità in termocamere miniaturizzate sviluppate da sviluppatori di sistemi cooperativi. La struttura complessiva è compatta e consente di risparmiare spazio nel layout per le apparecchiature di imaging termico.

Campi di applicazione

1. Sicurezza delle frontiere e sorveglianza perimetrale. La lente termica non raffreddata supporta il monitoraggio termico esterno 24 ore su 24. Cattura le tracce termiche degli oggetti intrusi giorno e notte e assiste il rilevamento delle intrusioni perimetrali per i siti di sicurezza.

2. Manutenzione predittiva industriale. QuestoObiettivo per imaging termicorileva segnali termici di surriscaldamento da apparecchiature elettriche, strutture meccaniche e condutture. Aiuta gli operatori a scoprire guasti nascosti di surriscaldamento prima che si verifichino guasti alle apparecchiature e supporta l'ispezione dello stato delle apparecchiature industriali.

3. Visione termica automobilistica. Serve per i sistemi di assistenza alla guida con visione notturna a infrarossi aftermarket. La risposta spettrale da 8‑12μm aiuta i sistemi del veicolo a rilevare ostacoli stradali e bersagli viventi in condizioni di guida notturna o di scarsa visibilità.

4. Sistemi senza pilota. Funziona come carico utile termico montato su piccoli UAV e veicoli terrestri senza pilota. Fornisce dati di imaging termico per missioni di ricerca e salvataggio, pattugliamento sul campo e attività di percezione della situazione.

5. Prevenzione incendi e monitoraggio forestale. La lente LWIR identifica le prime fonti di calore nascoste all'interno delle aree forestali. Supporta l'allarme tempestivo per i rischi di incendio prima che emerga una fiamma libera.

6. Audit energetico degli edifici. Effettua ispezioni termiche per strutture edilizie. Gli utenti possono individuare la posizione della perdita di calore, il punto di perdita d'aria e i difetti di isolamento attraverso le immagini termiche per guidare la ristrutturazione del risparmio energetico dell'edificio.

7. Sorveglianza marittima. Realizza il rilevamento di bersagli marittimi giorno e notte in condizioni marittime nebbiose. Fornisce un'immagine termica stabile per attività di monitoraggio offshore.
