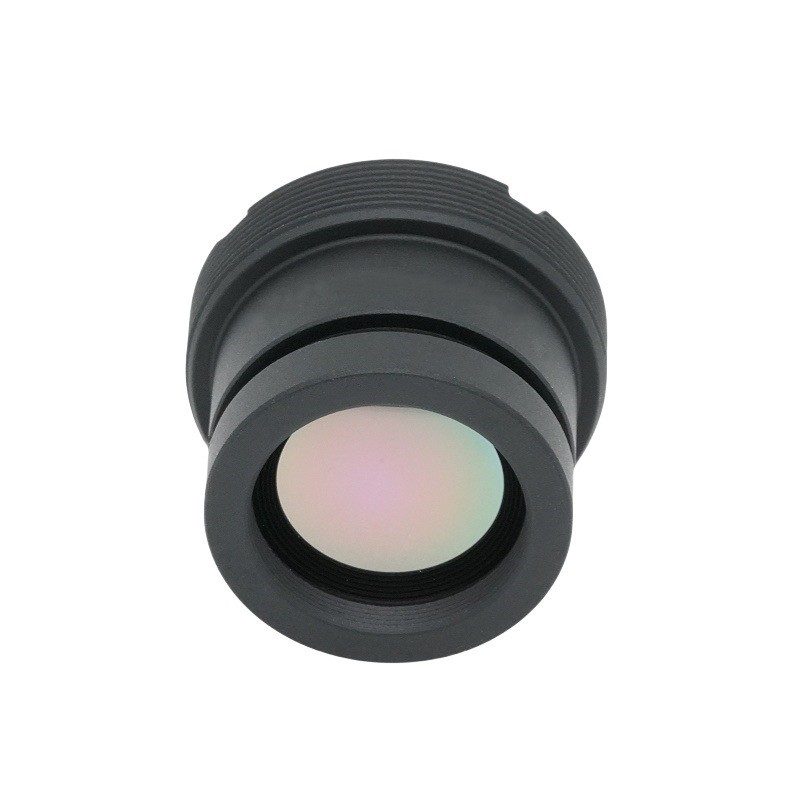

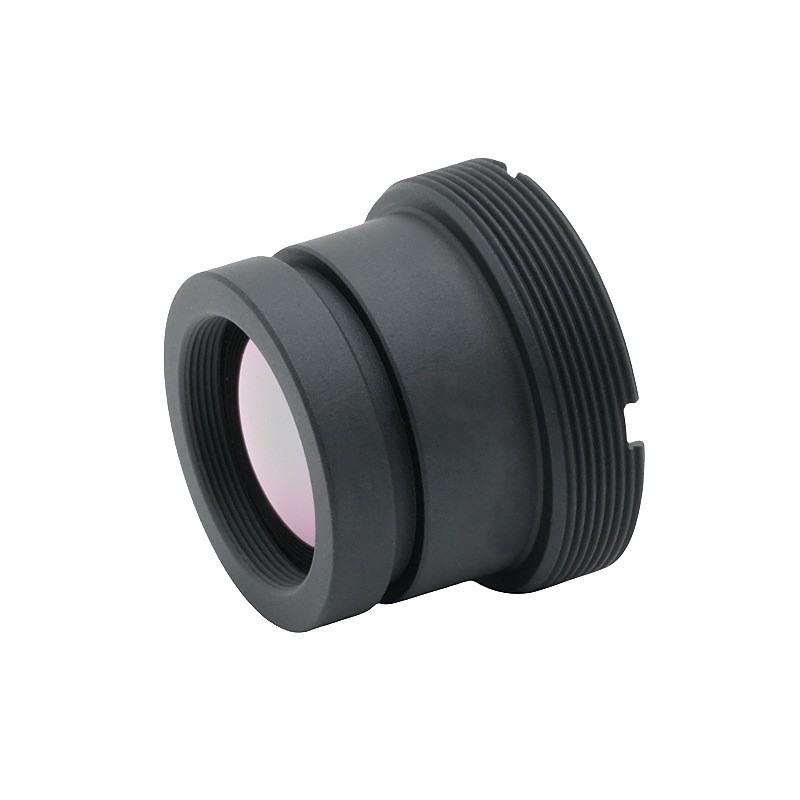

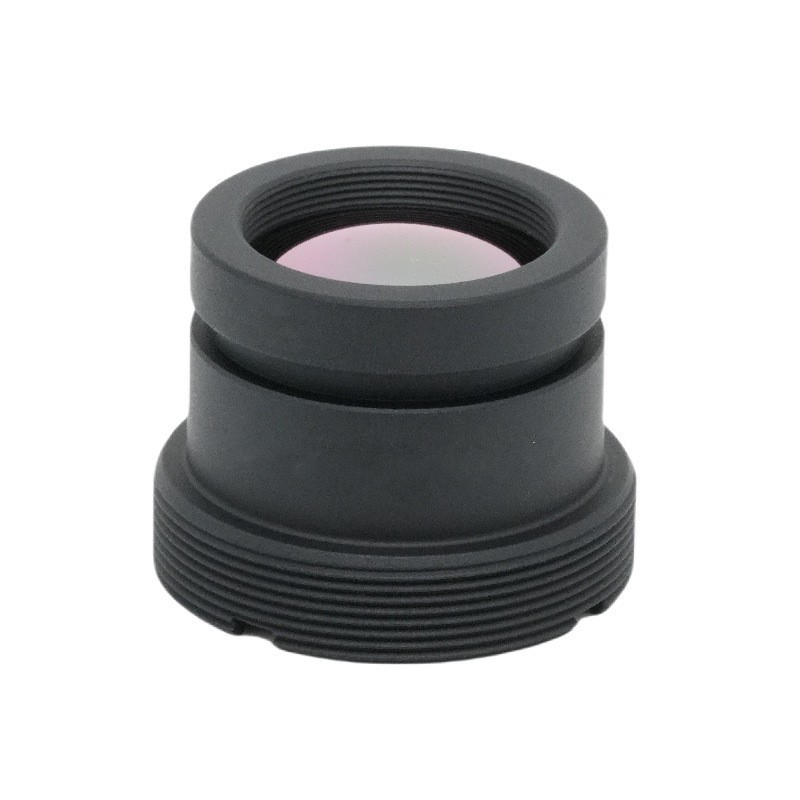

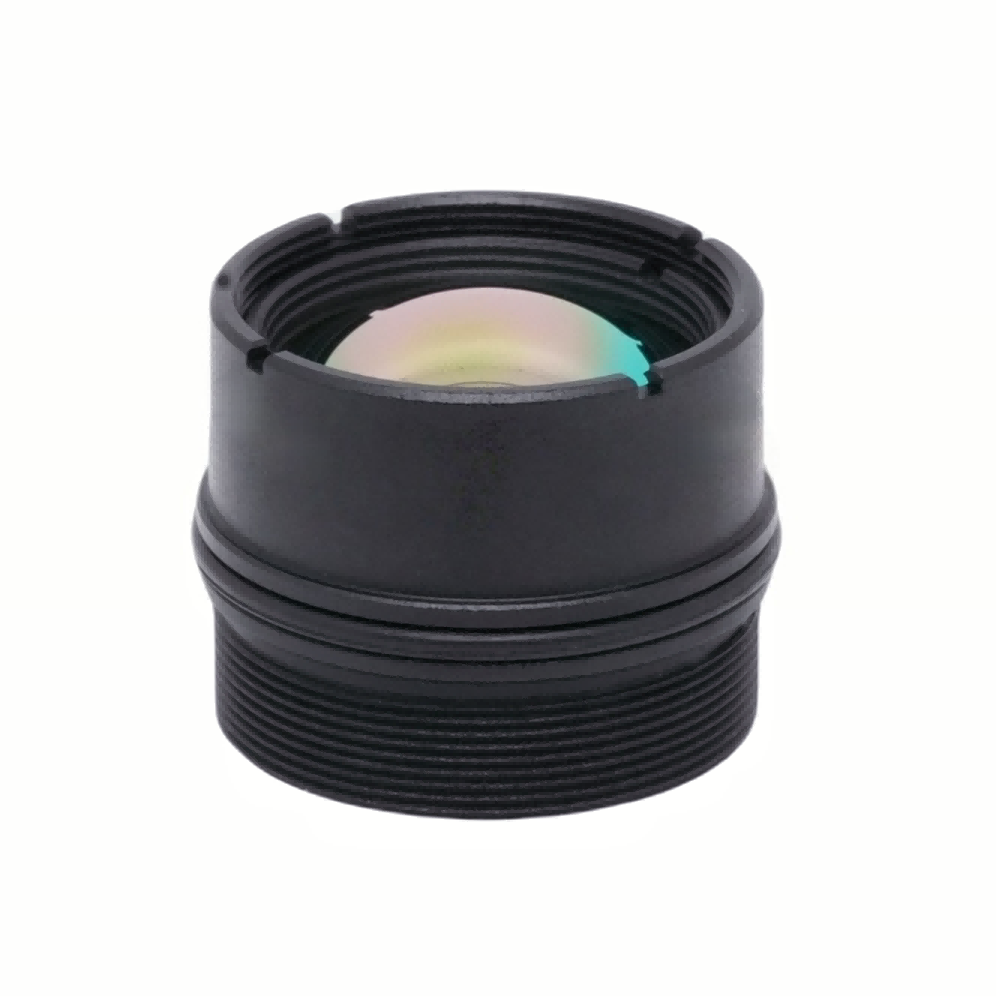

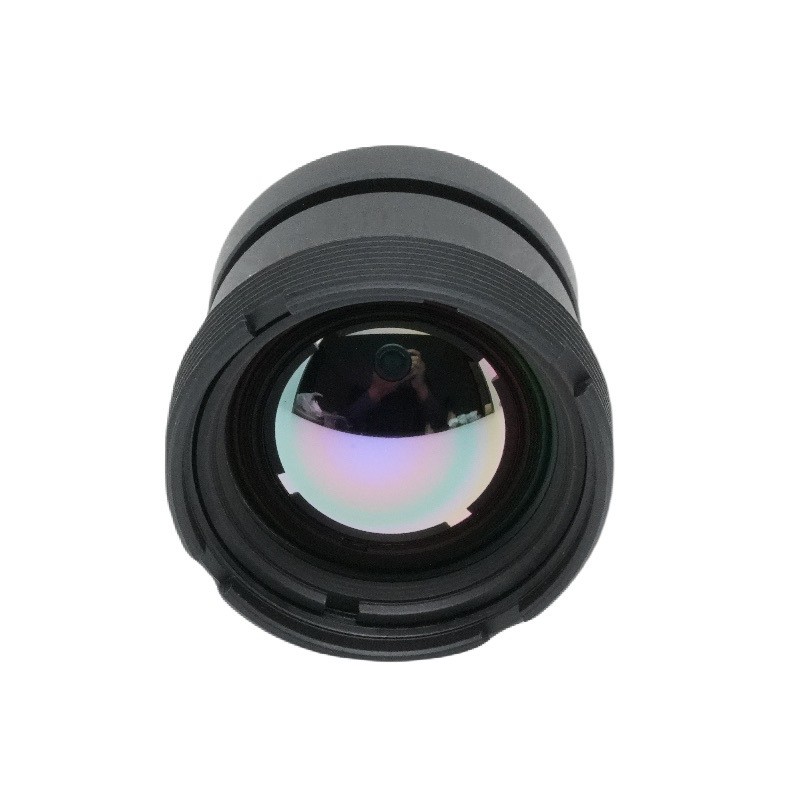

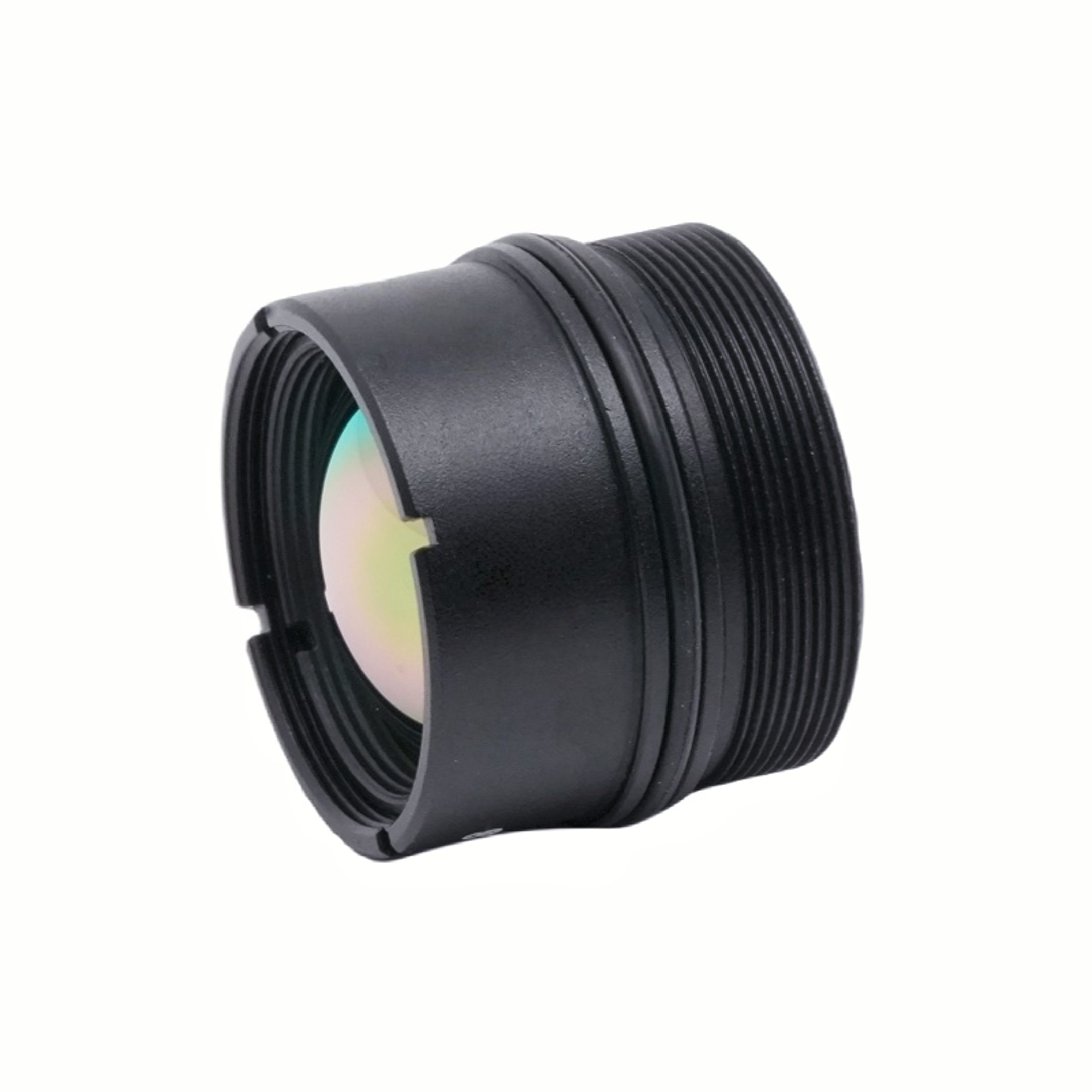

Descrizione del prodottoObiettivo HD da 13 mm F1.0 M22 12um Obiettivo per imaging termico a infrarossi a onda lunga
LENTE BOSHI è un produttore, fornitore ed esportatore leader in Cina di lenti M12 standard. Aderendo alla ricerca della perfetta qualità dei prodotti, in modo che il nostro obiettivo M12 standard sia stato soddisfatto da molti clienti. Design estremo, materie prime di qualità, alte prestazioni e prezzo competitivo sono ciò che ogni cliente desidera, ed è anche ciò che possiamo offrirti. Ti forniremo il miglior servizio post-vendita e consegne puntuali.

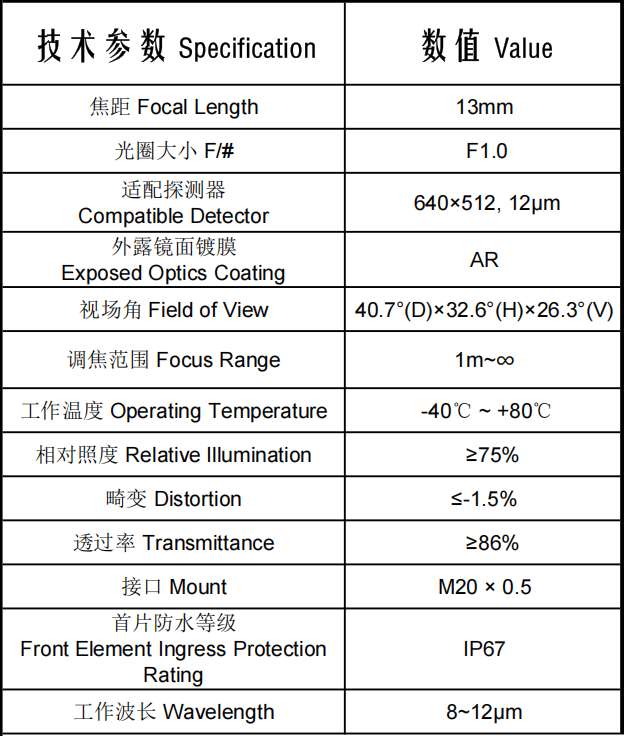

I. Interpretazione dettagliata dei parametri fondamentali

1. Specifiche ottiche principali

1. Lunghezza focale 13 mm, ampia apertura F1.0

F1.0 rappresenta un'apertura di trasmissione della luce estremamente ampia tra gli obiettivi a infrarossi, con un flusso luminoso molto più elevato rispetto ai tradizionali obiettivi a infrarossi F1.4/F1.8. A parità di radiazione infrarossa termica, l'intensità del segnale ricevuto dal rilevatore è notevolmente migliorata, offrendo un rapporto segnale-rumore significativamente migliore per fonti di calore deboli a bassa temperatura e imaging di target a lunga distanza.

La lunghezza focale media di 13 mm bilancia la copertura del campo visivo e l'identificazione a lunga distanza, raggiungendo un compromesso tra sorveglianza grandangolare e misurazione e rilevamento della temperatura a media e lunga distanza.

2. Lunghezza d'onda operativa: 8~12μm

Questa è la finestra di trasmissione atmosferica standard dell'infrarosso a onda lunga (LWIR), compatibile con rilevatori a infrarossi all'ossido di vanadio non raffreddati, la banda d'onda universale per il monitoraggio del corpo umano, la misurazione della temperatura delle apparecchiature e la sicurezza delle immagini termiche esterne.

3. Rivelatore compatibile: 640×512, passo pixel 12μm

Corrisponde ai core tradizionali delle fotocamere a infrarossi non raffreddate da 640 pixel (specifiche universali per Hikvision, Dahua, Guide Infrared, Dali Infrared, ecc.). Il passo pixel di 12μm è la dimensione pixel standard per i sistemi a infrarossi industriali e di sicurezza, offrendo una risoluzione di immagine moderata con un costo complessivo dell'apparecchiatura controllabile.

4. Campo visivo: 40,7°(diagonale) × 32,6°(orizzontale) × 26,3°(verticale)

Campo visivo medio-stretto con applicabilità versatile:

·Il FOV orizzontale da 32,6° si adatta a scenari di ispezione lineare come strade, complessi industriali e linee di confine;

·Il FOV verticale di 26,3° copre scene con grandi dislivelli, inclusi viadotti, aree montuose e piattaforme;

·Esente dalla forte attenuazione dei bordi comune negli obiettivi ultragrandangolari, bilanciando il campo visivo e l'uniformità dell'immagine.

5. Gamma di messa a fuoco: 1 m ~ ∞

Supporta la misurazione della temperatura a corto raggio per apparecchiature a 1 metro di distanza e l'osservazione termica a lunga distanza di fonti di calore a migliaia di metri di distanza, consentendo doppie funzioni di ispezione delle apparecchiature a corto raggio e monitoraggio della sicurezza a lunga distanza con un unico obiettivo.

2. Indicatori della qualità dell'immagine

1.Rivestimento antiriflesso AR sulle ottiche esposte

Il rivestimento antiriflesso a infrarossi specializzato per la banda d'onda da 8 a 12 μm riduce il riflesso della luce diffusa sulle superfici delle lenti. Combinato con una trasmittanza complessiva ≥86%, massimizza la raccolta di energia infrarossa ed elimina le immagini fantasma e i riflessi, offrendo immagini pulite in condizioni di forte luce ad alta temperatura.

2.Trasmittanza ≥86% (banda d'onda completa 8~12μm)

Si tratta di un eccellente punto di riferimento prestazionale per gli obiettivi a infrarossi, poiché i normali obiettivi a infrarossi in genere raggiungono solo il 70%~80% di trasmittanza. L'elevata trasmittanza amplifica i vantaggi della grande apertura F1.0, rendendo molto più facile identificare le fonti di calore deboli a bassa temperatura (ad esempio, dispersioni elettriche, perdita di calore nelle tubazioni).

3. Illuminazione relativa ≥75%

La luminosità ai quattro angoli dell'inquadratura dell'immagine rimane non inferiore al 75% della luminosità centrale, eliminando l'evidente oscuramento ai bordi durante il monitoraggio panoramico di un'ampia area. Non è richiesto un pesante schiarimento dei bordi del software (che causerebbe un rumore eccessivo).

4.Distorsione ≤-1,5%

Il valore negativo indica una lieve distorsione a barilotto con un controllo della distorsione superiore. Le linee rette nella scena non mostrano quasi alcuna flessione, eliminando gli errori dimensionali o di misurazione della temperatura causati dalla distorsione ottica: ideale per scenari industriali che richiedono una lettura precisa della temperatura e un calcolo delle dimensioni.

3. Adattabilità meccanica e ambientale

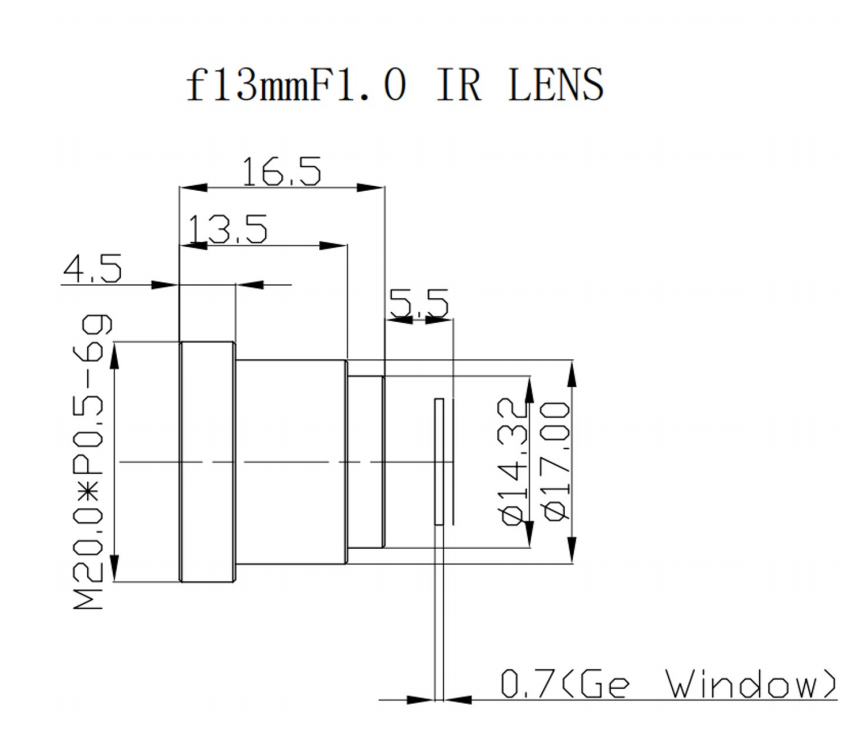

1.Supporto: M20 × 0,5

Interfaccia filettata universale standard per il settore degli infrarossi, direttamente compatibile con la maggior parte dei core delle telecamere a infrarossi 640 non raffreddate sul mercato, offrendo una forte compatibilità e bassi costi di sostituzione/integrazione.

2. Grado di protezione dall'ingresso dell'elemento anteriore: IP67

L'elemento anteriore dell'obiettivo è resistente alla polvere e all'acqua e consente l'impiego diretto all'esterno senza alloggiamenti protettivi aggiuntivi. Resiste agli spruzzi di pioggia a breve termine, alla polvere di sabbia e agli ambienti umidi, semplificando notevolmente la progettazione strutturale dell'attrezzatura completa per esterni.

3.Temperatura operativa: -40 ℃ ~ +80 ℃

Intervallo di tolleranza della temperatura estremamente ampio che copre i gelidi inverni settentrionali, le torride estati meridionali e le officine industriali/periferie di fusione ad alta temperatura. L'ottica, il cilindro e il rivestimento dell'obiettivo evitano la delaminazione, la deformazione e lo spostamento della messa a fuoco a temperature estremamente alte/basse per un funzionamento stabile 24 ore su 24.

II. Riepilogo dei principali vantaggi prestazionali

Vantaggio 1: capacità di rilevamento a infrarossi a calore estremamente basso (ampia apertura F1.0 + 86% di trasmittanza elevata)

Pochi obiettivi con la stessa lunghezza focale adottano l'apertura di trasmissione della luce F1.0. Abbinato al rivestimento AR ad alta trasmissione, la sua capacità di identificazione di fonti di calore deboli a bassa temperatura supera di gran lunga le prestazioni degli obiettivi F1.4 convenzionali. Cattura chiaramente piccoli punti caldi a lunga distanza, perdite di calore nelle tubazioni sotterranee e lievi aumenti di temperatura nelle apparecchiature elettriche, aumentando la precisione della misurazione della temperatura e la sensibilità degli allarmi.

Vantaggio 2: Imaging uniforme e bassa distorsione, adatto sia per la sorveglianza che per la misurazione di precisione della temperatura

L'illuminazione relativa ai bordi ≥75% risolve il comune difetto dei "quattro angoli scuri" degli obiettivi a infrarossi grandangolari. La distorsione controllata entro l'1,5% garantisce la fedeltà geometrica dell'immagine. Durante la misurazione della temperatura industriale, l'ispezione dei difetti di alimentazione e il rilevamento termico dei trasporti ferroviari, non si verificano false letture della temperatura indotte dalla distorsione ottica: perfetto per applicazioni di ispezione quantitativa.

Vantaggio 3: Utilizzo all'aperto in tutte le condizioni atmosferiche con protezione semplificata e prestazioni stabili a temperature elevate

La protezione della lente frontale IP67 e un ampio intervallo di temperature da -40 a 80 ℃ supportano l'installazione diretta in campi aperti, sottostazioni, miniere e autostrade senza custodie impermeabili personalizzate. A temperature estreme non si verifica alcuna deviazione della messa a fuoco o guasto del rivestimento, riducendo così i costi complessivi di integrazione delle apparecchiature e i tassi di guasto.

Vantaggio 4: Elevata versatilità, compatibile con i core delle fotocamere a infrarossi 640 tradizionali

Il formato 12μm 640×512 è la specifica più popolare per i rilevatori a infrarossi non raffreddati. L'attacco filettato standard M20×0,5 consente l'integrazione di massa da parte di produttori di sicurezza, misurazione della temperatura industriale e apparecchiature a infrarossi montate su veicoli con una catena di fornitura matura.

Vantaggio 5: messa a fuoco integrata a vicino e lungo raggio

La messa a fuoco continua da una distanza ravvicinata di 1 m all'infinito consente con un singolo obiettivo di soddisfare due scenari: ispezione di apparecchiature a corto raggio (quadri elettrici, motori) e monitoraggio della sicurezza a lunga distanza (confini, perimetro di fabbrica). Riduce la varietà dell'inventario eliminando la necessità di immagazzinare obiettivi di diverse lunghezze focali.

III. Campi applicativi segmentati

1.Industria dell'energia e dell'energia (scenario applicativo principale)

·Misurazione della temperatura a infrarossi per sottostazioni e locali di distribuzione dell'energia: rileva lievi aumenti di temperatura su connettori, sbarre collettrici e interruttori automatici; la bassa distorsione garantisce letture precise della temperatura; La protezione IP67 si adatta agli ambienti esterni delle sottostazioni.

·Ispezione a lunga distanza di linee e pali di trasmissione: la lunghezza focale di 13 mm abbinata all'ampia apertura F1.0 identifica la rottura dei trefoli e i difetti di riscaldamento dell'isolante a migliaia di metri di distanza; l'ampia tolleranza alla temperatura si adatta alle forti variazioni di temperatura sul campo.

·Rilevamento dei punti caldi per centrali elettriche fotovoltaiche: l'elevata trasmittanza identifica deboli punti caldi sui pannelli fotovoltaici, mentre l'illuminazione relativa uniforme fornisce immagini prive di ombre dell'intero campo fotovoltaico.

2. Sicurezza esterna e sorveglianza delle frontiere

·Allarme precoce di intrusione in complessi industriali, giacimenti petroliferi e miniere: la banda d'onda da 8–12μm penetra l'oscurità completa e la nebbia sottile; l'apertura F1.0 cattura la debole radiazione infrarossa del corpo umano e il FOV orizzontale da 32,6° si adatta al layout lineare del perimetro della parete.

·Visione notturna per tutte le stagioni per la difesa dei confini e delle coste: la resistenza alle basse temperature -40°C si adatta ai climi freddi del nord e la classificazione IP67 resiste a pioggia, neve e tempeste di sabbia per identificare le fonti di calore del personale e dei veicoli a lunghe distanze.

·Avviso incendio con imaging termico e misurazione della velocità per autostrade e tunnel: la bassa distorsione garantisce un calcolo accurato delle dimensioni e della posizione del veicolo e l'obiettivo resiste alla nebbia e alla polvere negli ambienti umidi delle gallerie senza appannamento.

3.Manutenzione predittiva per apparecchiature industriali

·Monitoraggio delle apparecchiature nelle officine metallurgiche e di fusione ad alta temperatura: tollera una temperatura ambiente fino a +80 ℃ per rilevare guasti di surriscaldamento su altiforni, cuscinetti di trasportatori e motori.

·Ispezione delle perdite di calore per condutture chimiche e serbatoi di stoccaggio: supporta la scansione di prossimità delle apparecchiature a distanza ravvicinata di 1 m e lo screening completo della conduttura a lunga distanza; l'elevata trasmittanza cattura piccoli punti di perdita di calore.

·Rilevamento del controllo della temperatura per sale server e armadi di stoccaggio dell'energia di data center: identifica aumenti anomali della temperatura nei pacchi batteria e nei server per avvisare tempestivamente del rischio di incendio.

4. Transito ferroviario e sistemi a infrarossi montati su veicoli

·Monitoraggio a infrarossi a bordo per treni ad alta velocità e metropolitane: rileva il surriscaldamento dei dispositivi di fissaggio delle rotaie e dei sistemi di frenatura dei treni; l'ampia tolleranza alla temperatura si adatta alle oscillazioni stagionali della temperatura esterna e il grado di protezione IP67 resiste all'acqua nebulizzata e alla polvere dei tunnel.

·Assistenza alla guida con visione notturna del veicolo: identifica i pedoni e le fonti di calore degli animali dopo il tramonto; il FOV medio bilancia il rilevamento frontale a lunga distanza e la copertura stradale.

5. Prevenzione degli incendi boschivi e ispezione delle risorse naturali

Monitoraggio degli incendi boschivi con UAV o pan-tilt da terra: identifica le fonti di incendio nascoste nel profondo delle foreste da lunghe distanze; la sua debole capacità di rilevamento della fonte di calore individua i primi incendi covanti prima delle fiamme libere, con un design esterno impermeabile e resistente alla temperatura che si adatta ai complessi climi montani.

6. Screening civile della temperatura e salvataggio di emergenza

·Selezione della temperatura del personale nelle fabbriche e nei porti: l'illuminazione uniforme garantisce una misurazione simultanea senza errori della temperatura da parte di più persone ai bordi del telaio, mentre il funzionamento all'aperto in tutte le condizioni atmosferiche evita interferenze dovute alla luce solare e alla pioggia.

·Ricerca e salvataggio dei vigili del fuoco: penetra nel fumo denso per individuare le vittime intrappolate; La breve distanza di messa a fuoco supporta la ricerca in spazi ristretti interni, mentre la modalità a lungo raggio scansiona interi siti di incendio.

IV. Differenziare i vantaggi rispetto ai prodotti della concorrenza

Rispetto ai normali obiettivi a infrarossi a onde lunghe da 13 mm F1.4/F1.8 con la stessa lunghezza focale, questo prodotto presenta caratteristiche chiave di differenziazione:

·Raddoppia capacità di trasmissione della luce per una maggiore sensibilità alle fonti di calore a bassa temperatura;

·Protezione integrata della lente frontale IP67 che semplifica la progettazione strutturale dell'intera attrezzatura;

·Distorsione inferiore e illuminazione relativa dei bordi più elevata per un'affidabilità superiore negli scenari di misurazione della temperatura professionale;

·Prestazioni stabili nell'intero intervallo di temperature -40~80℃ con maggiore adattabilità agli ambienti estremi.

La nostra lente Starlight può essere installata nella webcam Smart Home, nella fotocamera con intelligenza artificiale.

Obiettivo HD da 13 mm F1.0 M22 12um Obiettivo per imaging termico a infrarossi a onda lunga Monitoraggio della sicurezza Lente Starlight, Lente con interfaccia filettata M12 standard, con 2.0 F/NO, struttura 6G, più leggera, con un elevato rapporto costo-efficacia! Se sei interessato alla nostra Lente Starlight Standard, puoi consultarci adesso, ti risponderemo in tempo!

Il prodotto ha le seguenti caratteristiche specifiche:

1. Caratteristiche del prodotto: Realizzati interamente in materiale plastico, pur garantendo la qualità dei prodotti, possiamo offrire ai clienti un prezzo di acquisto inferiore..

2. Vantaggi del prodotto: Ampio angolo, dimensioni ridotte, ampia profondità di campo.

Aspettiamo con impazienza il tuo acquisto e non vediamo l'ora di fornirti la migliore esperienza di cooperazione e una collaborazione commerciale più profonda.
